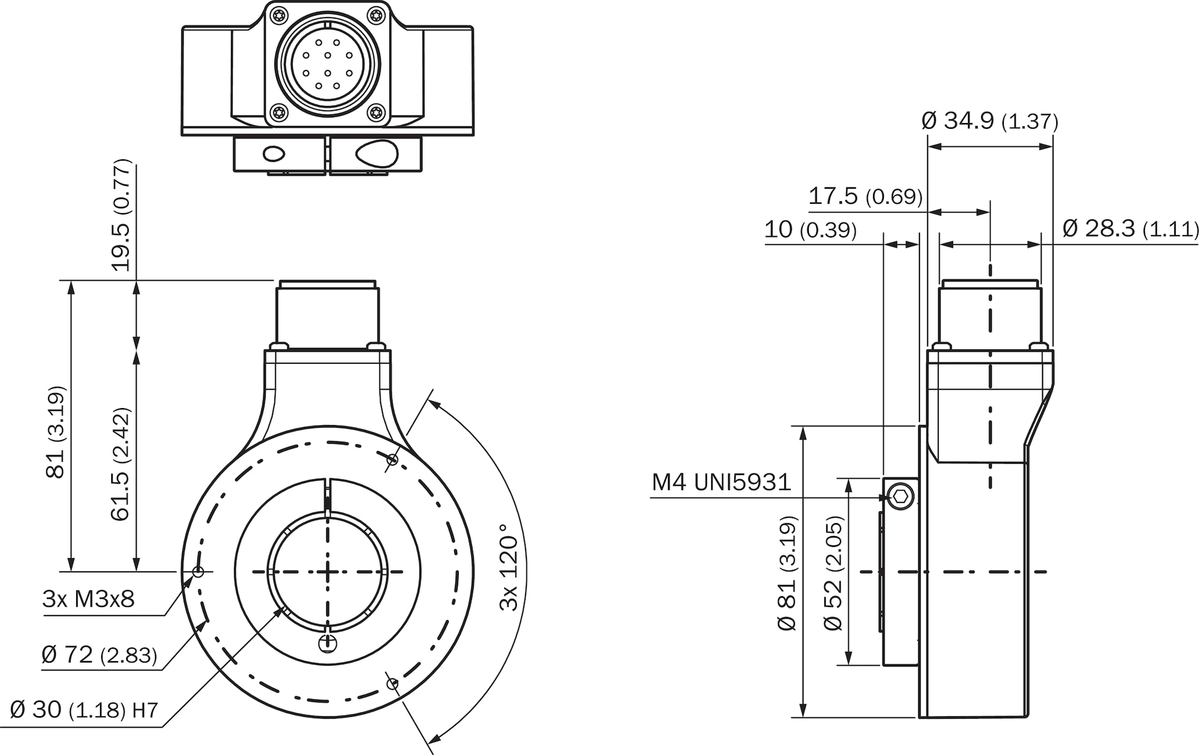

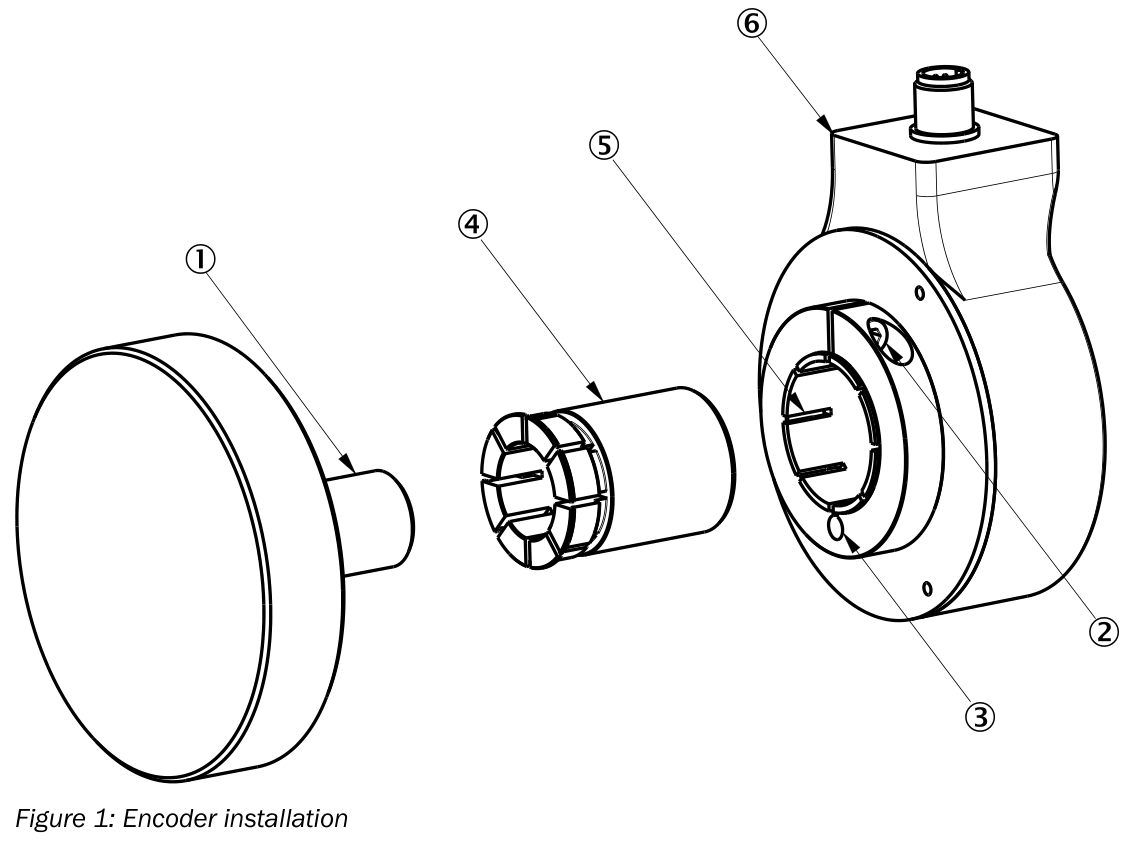

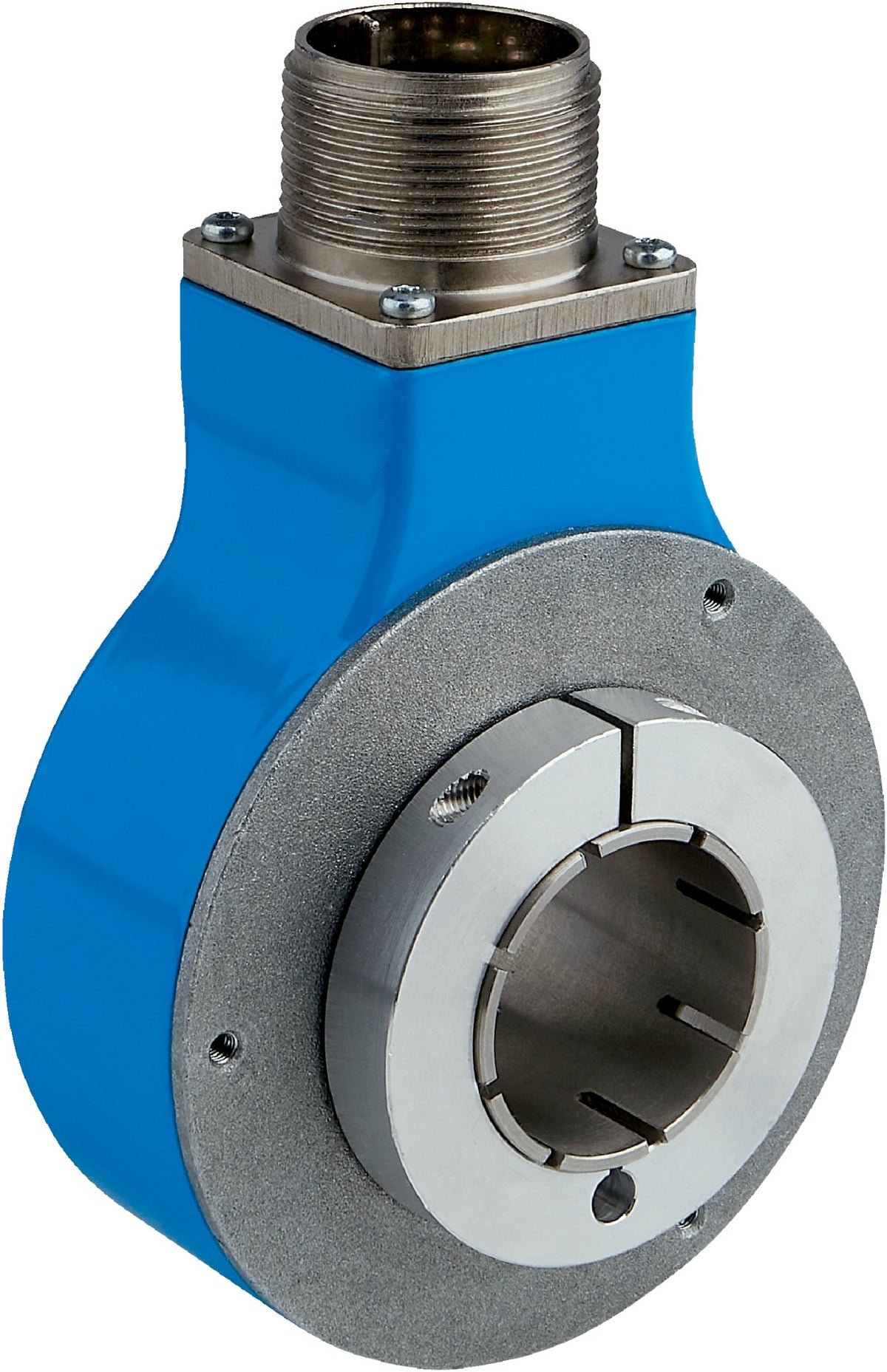

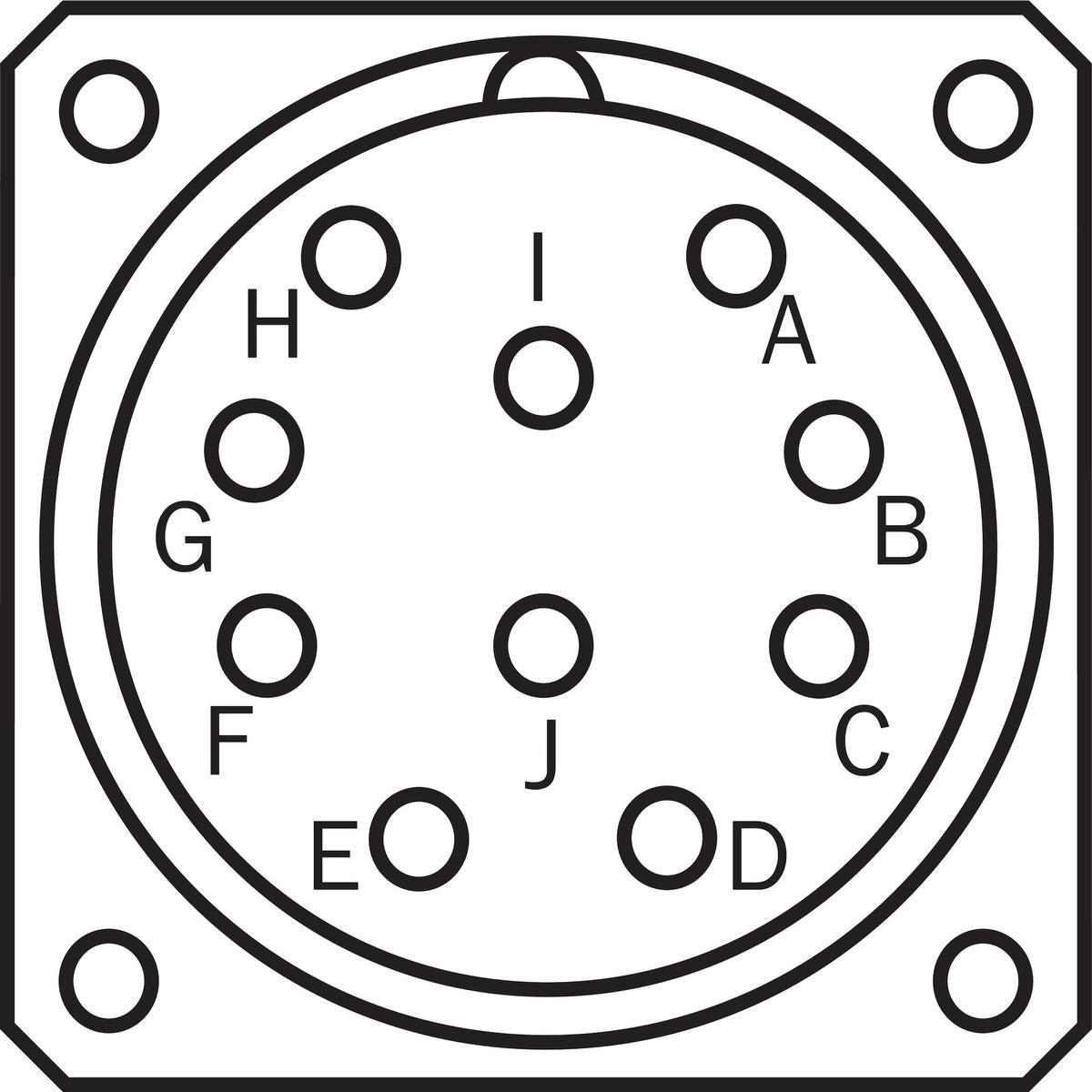

Encoder incremental de eje hueco pasante para medición de movimiento rotativo. El diagrama de montaje muestra una instalación representativa de la familia DGS80; las mordazas de reducción se ofrecen como accesorios y no deben suponerse incluidas. Consultar la asignación del conector MS de 10 polos en el PDF oficial. Fotografías representativas y diagramas oficiales del fabricante. Disponibilidad local sujeta a confirmación.

• Modelo: DGS80B-TSL401024
• Número de parte: 1118690
• Impulsos por revolución: 1.024
• Interfaz: Incremental HTL / Push-pull, 6 canales
• Frecuencia de salida: ≤300 kHz
• Inicialización: <50 ms
• Corriente de carga: ≤40 mA por canal
• Consumo sin carga: ≤50 mA
• Alimentación: 5–30 V
• Conexión: MS macho de 10 polos, radial
• Eje: Hueco pasante de 30 mm, sujeción delantera
• Apoyo: Unilateral, agujero largo, círculo de agujeros 50–103 mm
• Peso: 650 g
• Velocidad de servicio: ≤3.600 rpm
• Carga admisible: 100 N radial y axial
• Protección: IP65
• Temperatura de servicio: −25 a +85 °C
• Resistencia a choques: 250 g, 6 ms
• Resistencia a vibraciones: 10 g, 5–2.000 Hz
• Uso: Producto estándar; no constituye un producto de seguridad

Descargar ficha técnica (PDF)
