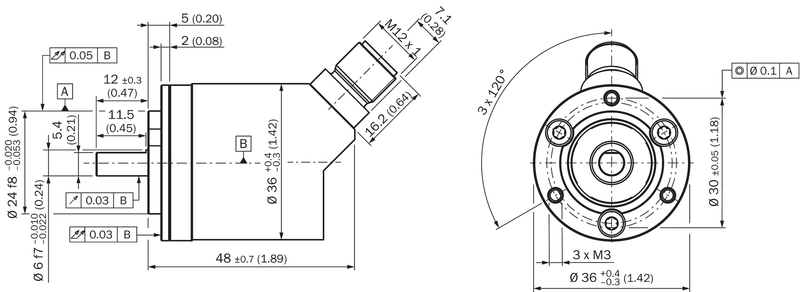

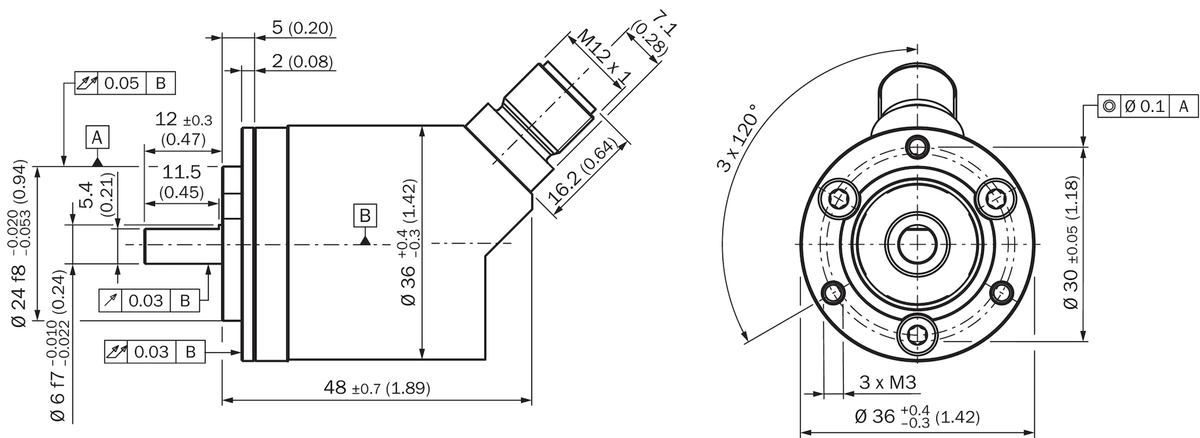

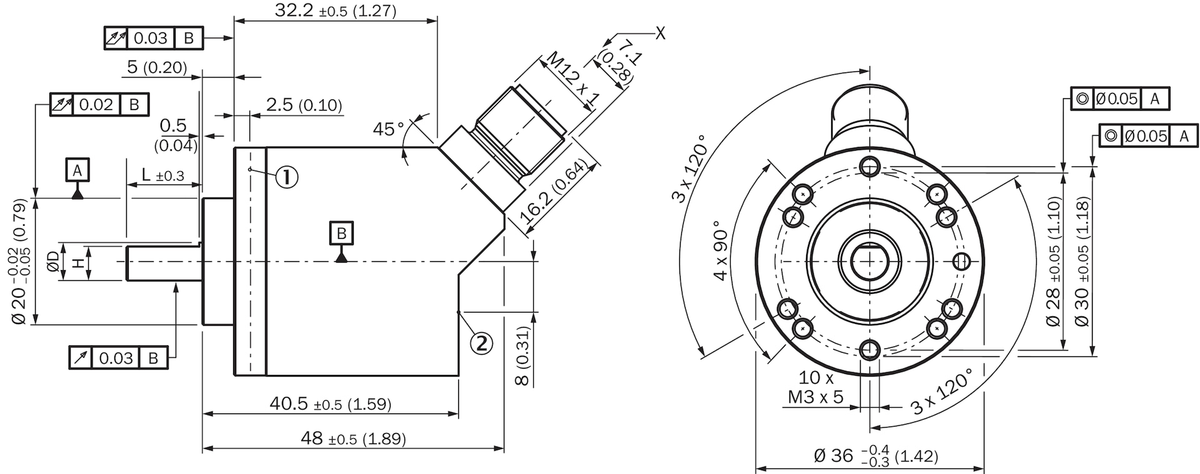

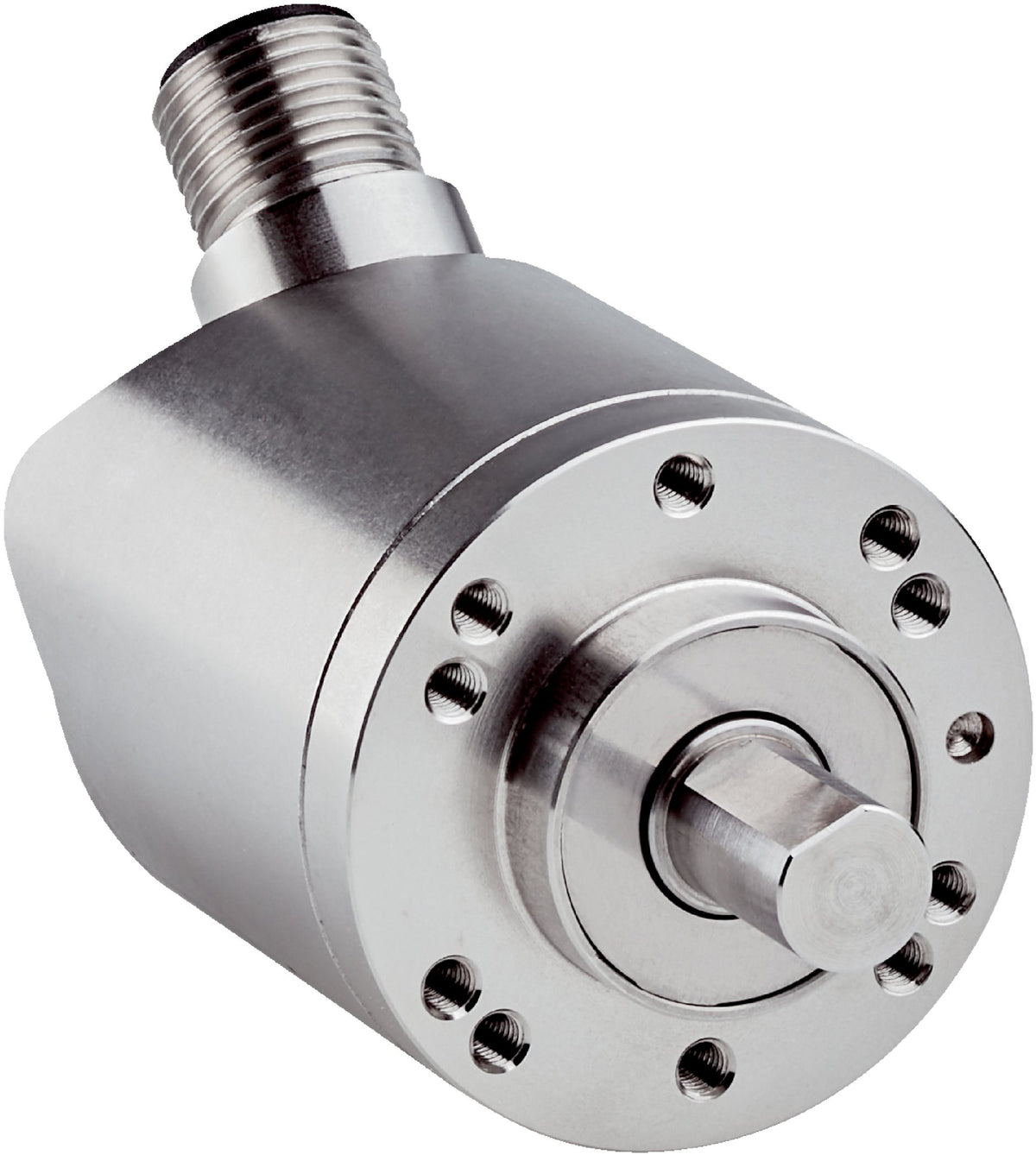

Encoder absoluto con comunicación IO-Link para posición, velocidad y diagnóstico. La galería incluye un ejemplo de montaje de la familia con adaptador de brida, no premontado; ese plano ilustra una variante de eje de 6 mm, mientras que esta referencia tiene eje de 10 mm. Consultar el plano dimensional y la compatibilidad del accesorio antes del montaje. Fotografías representativas y diagramas oficiales del fabricante. Disponibilidad local sujeta a confirmación.

• Modelo: AHS36I-S4QC016384
• Número de parte: 1093798
• Resolución: 16.384 pasos por revolución, 14 bit
• Interfaz: IO-Link V1.1
• Tiempo de ciclo: ≤3,2 ms
• Inicialización: 2 s
• Datos de proceso: Posición, velocidad, levas electrónicas, valores límite y diagnóstico
• Alimentación: 18–30 V
• Consumo: <1,3 W

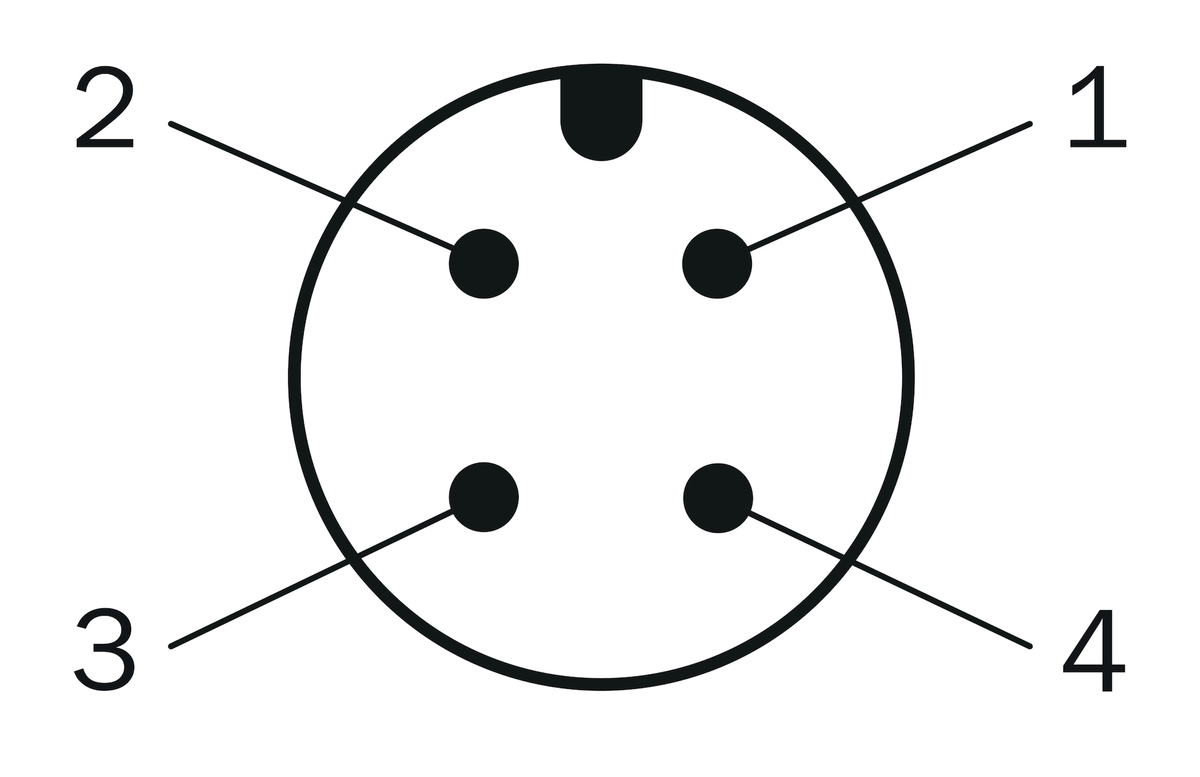

• Conexión: M12 macho de 4 polos, universal
• Eje: Macizo de 10 mm, longitud 12 mm, con superficie plana
• Brida: Clamping
• Material: Eje, brida y carcasa de acero inoxidable 1.4305
• Peso: 0,2 kg
• Velocidad de servicio: ≤6.000 rpm
• Carga admisible: 40 N radial; 20 N axial
• Protección: IP67 / IP69K
• Temperatura de servicio: −40 a +85 °C
• Repetibilidad típica: 0,2° a 20 °C
• Límite de error: 0,35° a 20 °C, dependiente del montaje
