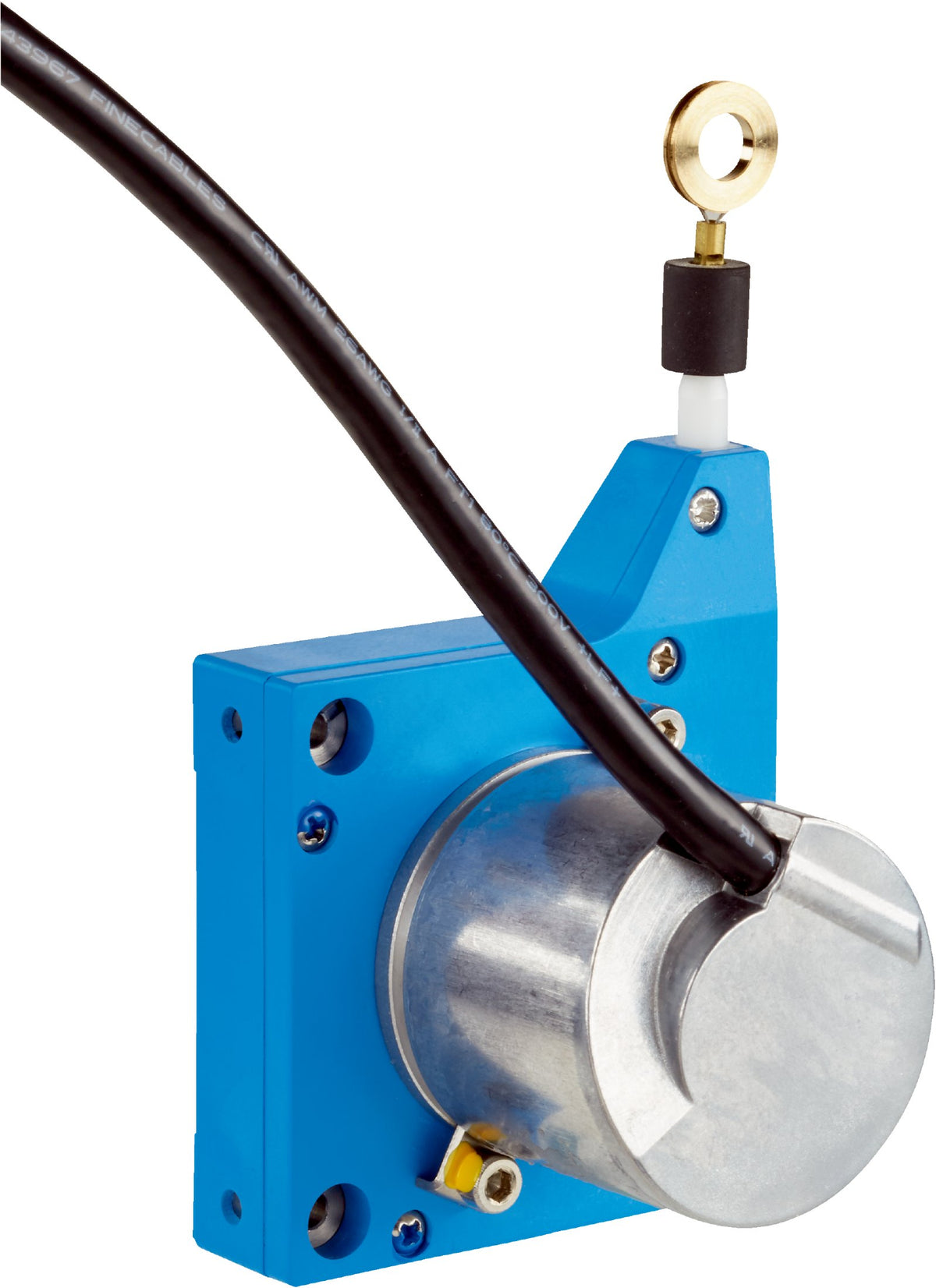

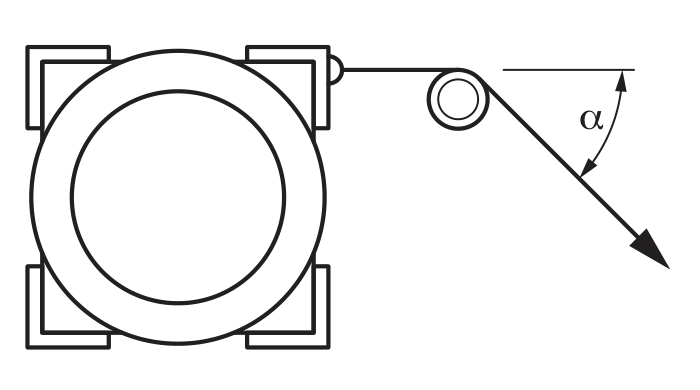

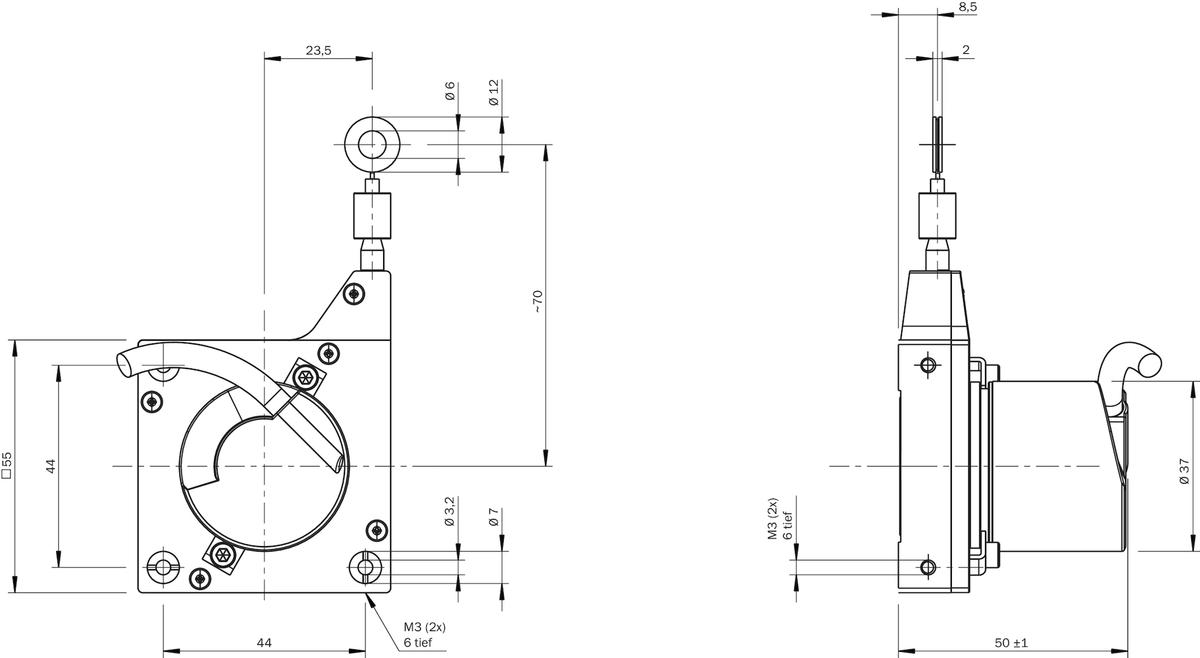

Encoder de cable SICK PFG05-E1KM0160, familia EcoLine, para medición lineal de 0 a 1,25 m con salida incremental HTL. La galería reúne fotografía, dimensiones, conexión y un esquema general oficial de instalación con polea de desvío; el esquema no implica accesorios incluidos. Consultar la ficha técnica para la instalación y los límites de funcionamiento. Disponibilidad local sujeta a confirmación.

• Modelo: PFG05-E1KM0160
• Número de parte: 1060971
• Familia: EcoLine
• Principio: Encoder incremental de cable
• Margen de medida: 0–1,25 m
• Interfaz: Incremental / HTL
• Resolución cable + encoder: 0,06 mm, valor redondeado
• Repetibilidad del mecanismo: ≤0,2 mm
• Linealidad del mecanismo: ≤±2 mm
• Histéresis del mecanismo: ≤0,4 mm
• Alimentación: 7–30 V
• Consumo: ≤0,5 W sin carga

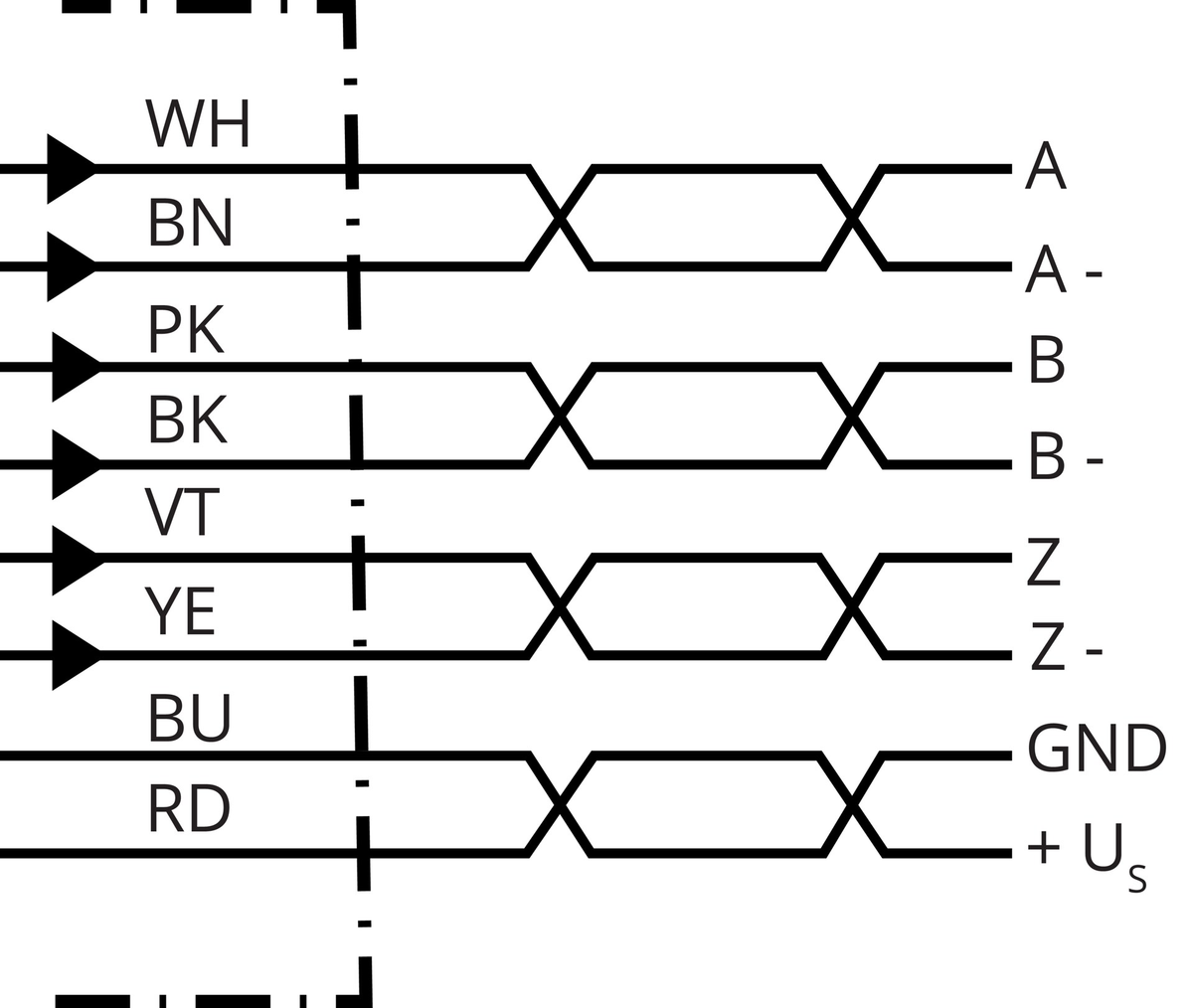

• Conexión: Cable universal de 8 hilos, 1,5 m
• Peso: 0,23 kg
• Cable de medición: Acero inoxidable 1.4401 con funda PA12, Ø0,45 mm
• Carcasa del mecanismo: Noryl
• Fuerza de retorno: 1–1,4 N a 25 °C
• Cable por revolución: 150 mm
• Longitud real de cable: 1,45 m
• Velocidad de funcionamiento: 6 m/s
• Aceleración del cable: 10 m/s²
• Encoder instalado: DBS36E-SDEK02500, artículo 1064246
• Mecanismo instalado: MRA-G055-101D4, artículo 5324019
• Protección: IP50 mecanismo / IP65 encoder
• Temperatura de servicio: −20 a +70 °C

Descargar ficha técnica (PDF)
