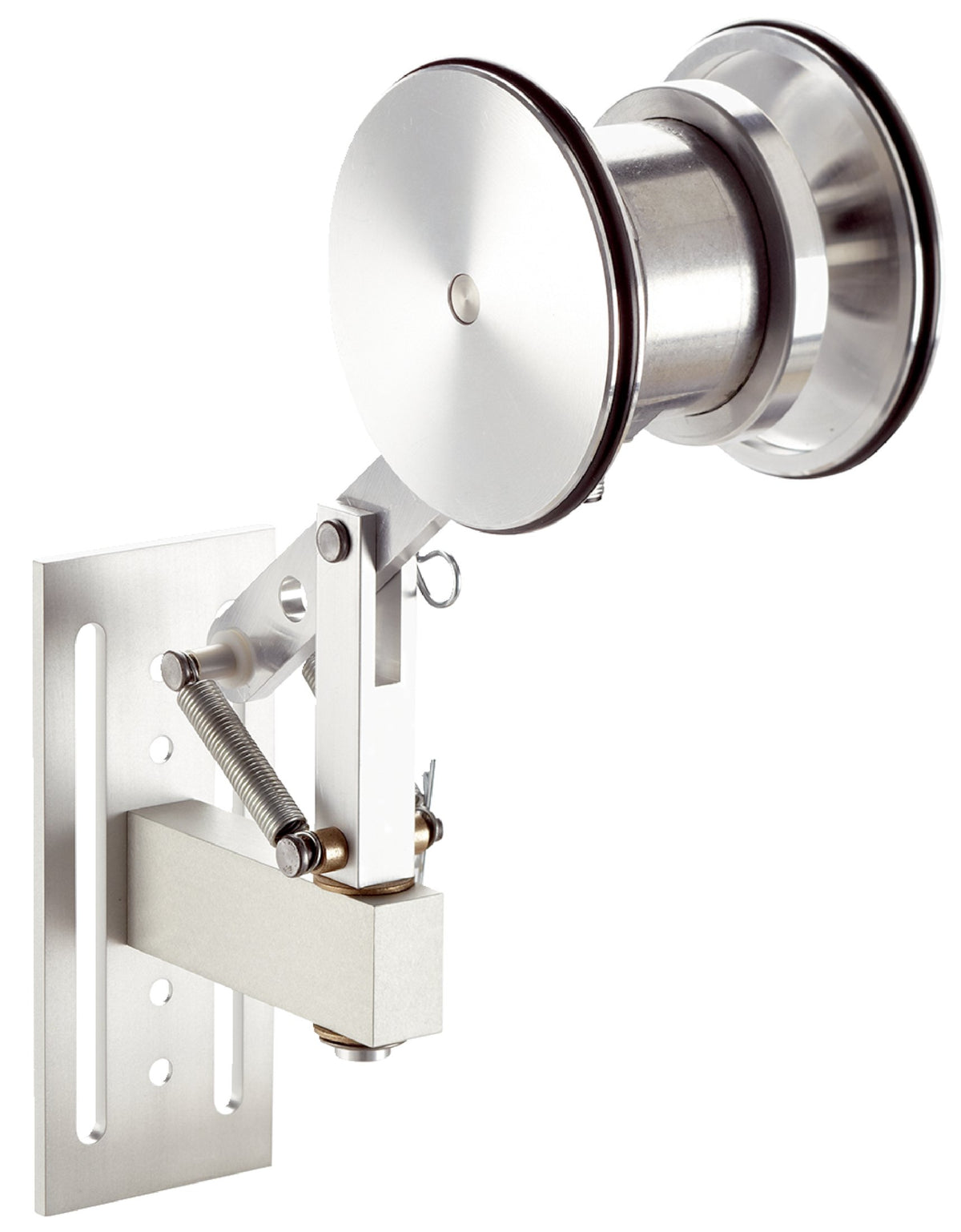

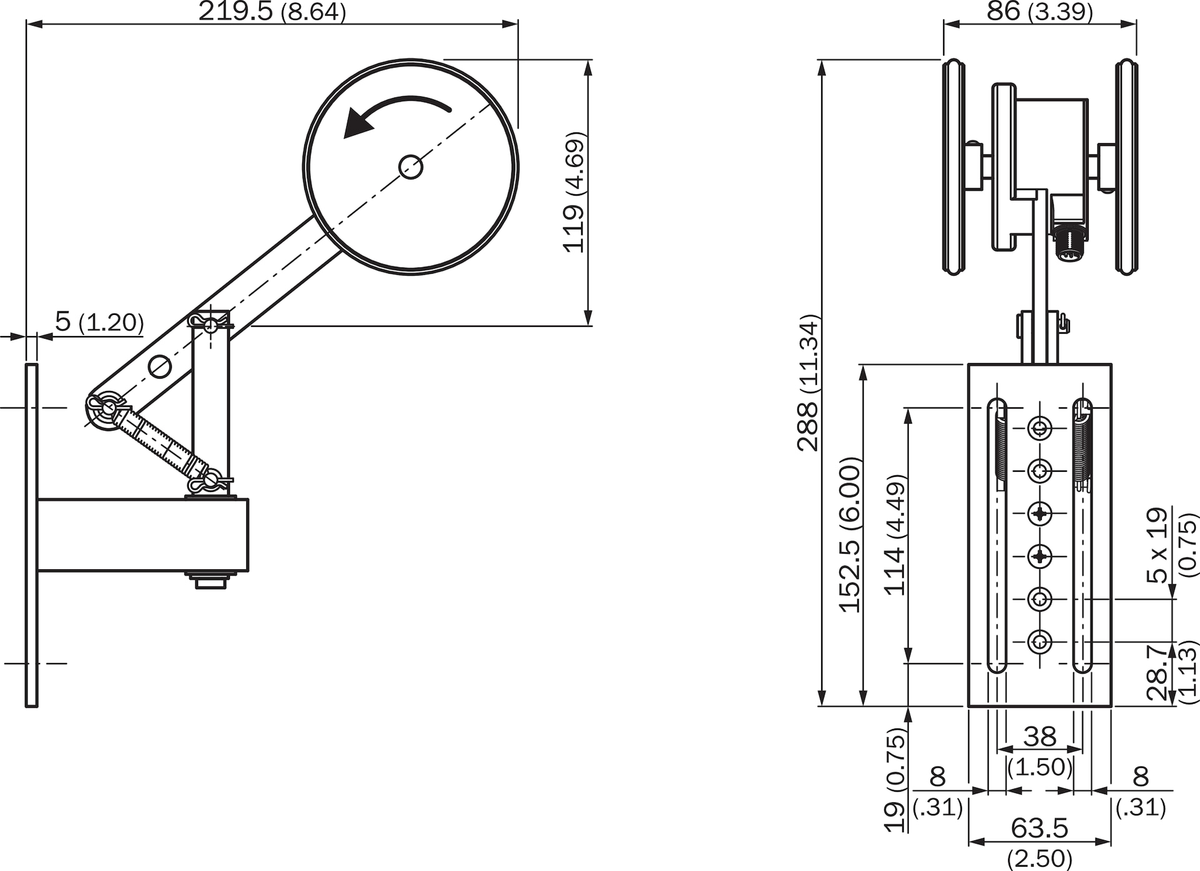

Encoder de rueda de medida SICK DFV60E-22EC01024 para medición lineal por contacto mediante rueda de 300 mm de perímetro. El brazo de resorte DFV60, artículo 2056155, no está incluido en el suministro. Las imágenes y planos oficiales pueden mostrar el montaje con este accesorio. Verificar la superficie de contacto, el desgaste de la rueda y las condiciones de montaje en la ficha técnica. Disponibilidad local sujeta a confirmación.

• Modelo: DFV60E-22EC01024
• Número de parte: 1060308
• Interfaz: Incremental, HTL / Push-pull
• Impulsos por revolución: 1.024
• Resolución lineal: 3,41 impulsos/mm; aproximadamente 0,3 mm/impulso
• Error de medición: ±4 mm/m, dependiente de rueda, superficie y entorno
• Inicialización: 30 ms

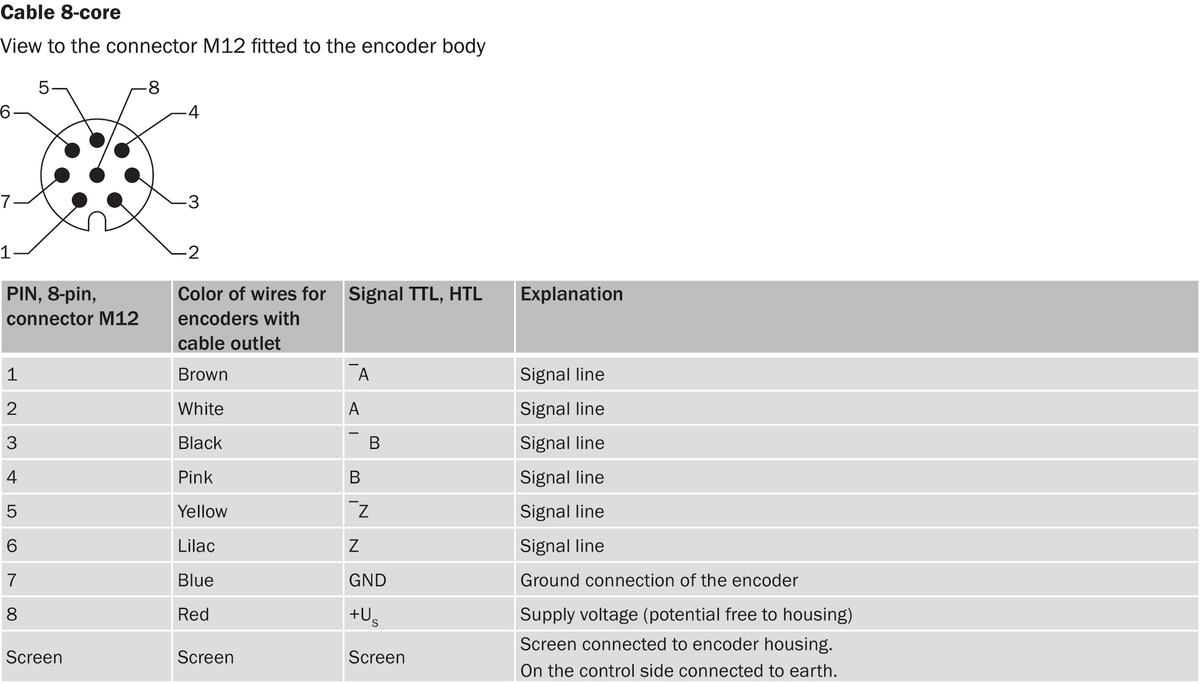

• Conexión: M12 macho de 8 polos, radial
• Alimentación: 10–32 V
• Consumo sin carga: ≤30 mA
• Corriente máxima de carga: 30 mA
• Frecuencia máxima de salida: 820 kHz
• Perímetro de rueda: 300 mm
• Superficie de rueda: Junta tórica NBR70, sujeta a desgaste
• Núcleo de rueda: Aluminio
• Velocidad de servicio: 1.500 rpm
• Velocidad máxima: 3.000 rpm; considerar autocalentamiento de 3,3 K por cada 1.000 rpm
• Protección: IP65
• Temperatura de servicio: −20 a +100 °C
• Humedad relativa: 90 %, sin condensación
• Resistencia a choques: 70 g, 6 ms
• Resistencia a vibraciones: 30 g, 10–2.000 Hz
• No incluido: Brazo de resorte DFV60, referencia 2056155

Descargar ficha técnica (PDF)
