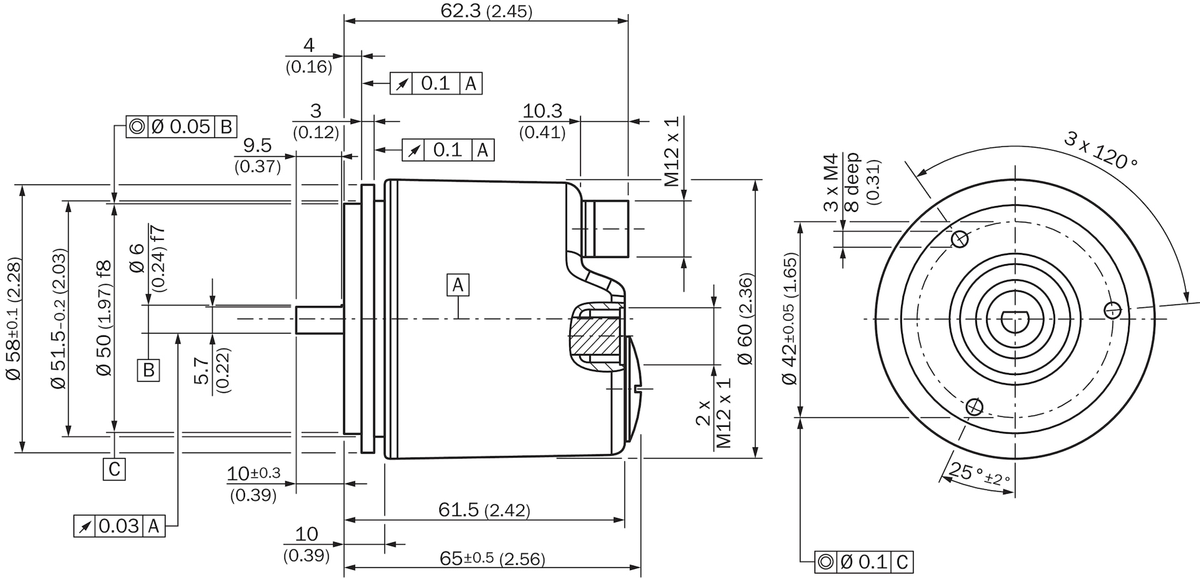

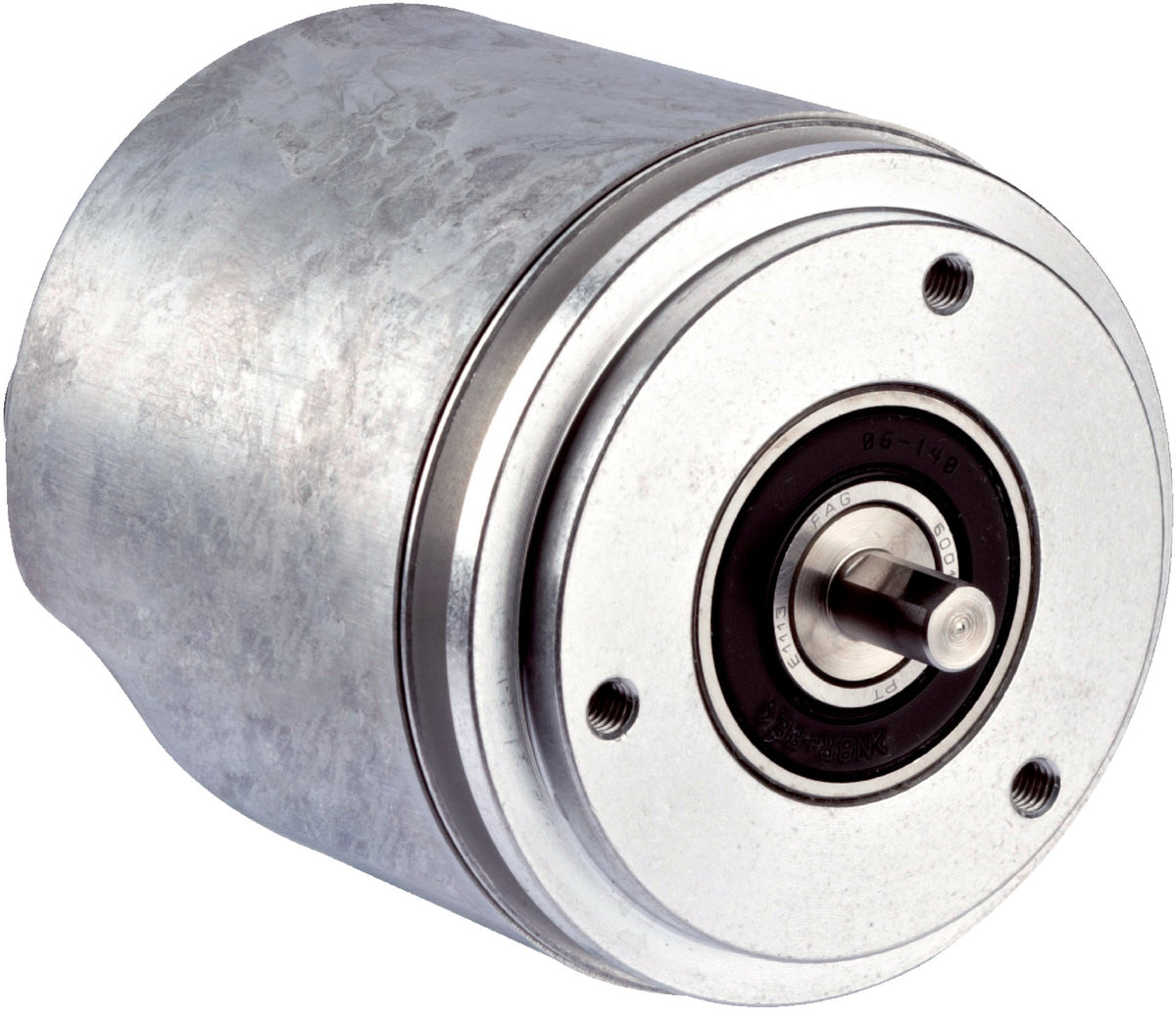

Encoder absoluto SICK AFM60A-S1NB018x12 con interfaz PROFINET, perfil V4.1 clase 3 y resolución de 262.144 pasos/vuelta (18 bits) ×4.096 vueltas (12 bits). Permite medir la posición angular absoluta para automatización industrial. Verificar interfaz, configuración, dimensiones del eje y límites térmicos en la ficha técnica oficial. Fotografías representativas y diagramas originales del fabricante; accesorios no incluidos salvo confirmación comercial. Disponibilidad local sujeta a confirmación.

• Modelo: AFM60A-S1NB018x12
• Número de parte: 1059040
• Tipo: Encoder absoluto multivuelta
• Resolución: 262.144 pasos/vuelta (18 bits) ×4.096 vueltas (12 bits)
• Interfaz: PROFINET, perfil V4.1 clase 3
• Límite de error G: 0,03°
• Desviación típica de repetición: 0,002°, según DIN ISO 55350-13
• Alimentación: 10–30 V
• Consumo: ≤3 W sin carga
• Eje macizo: Ø6 ×10 mm con superficie

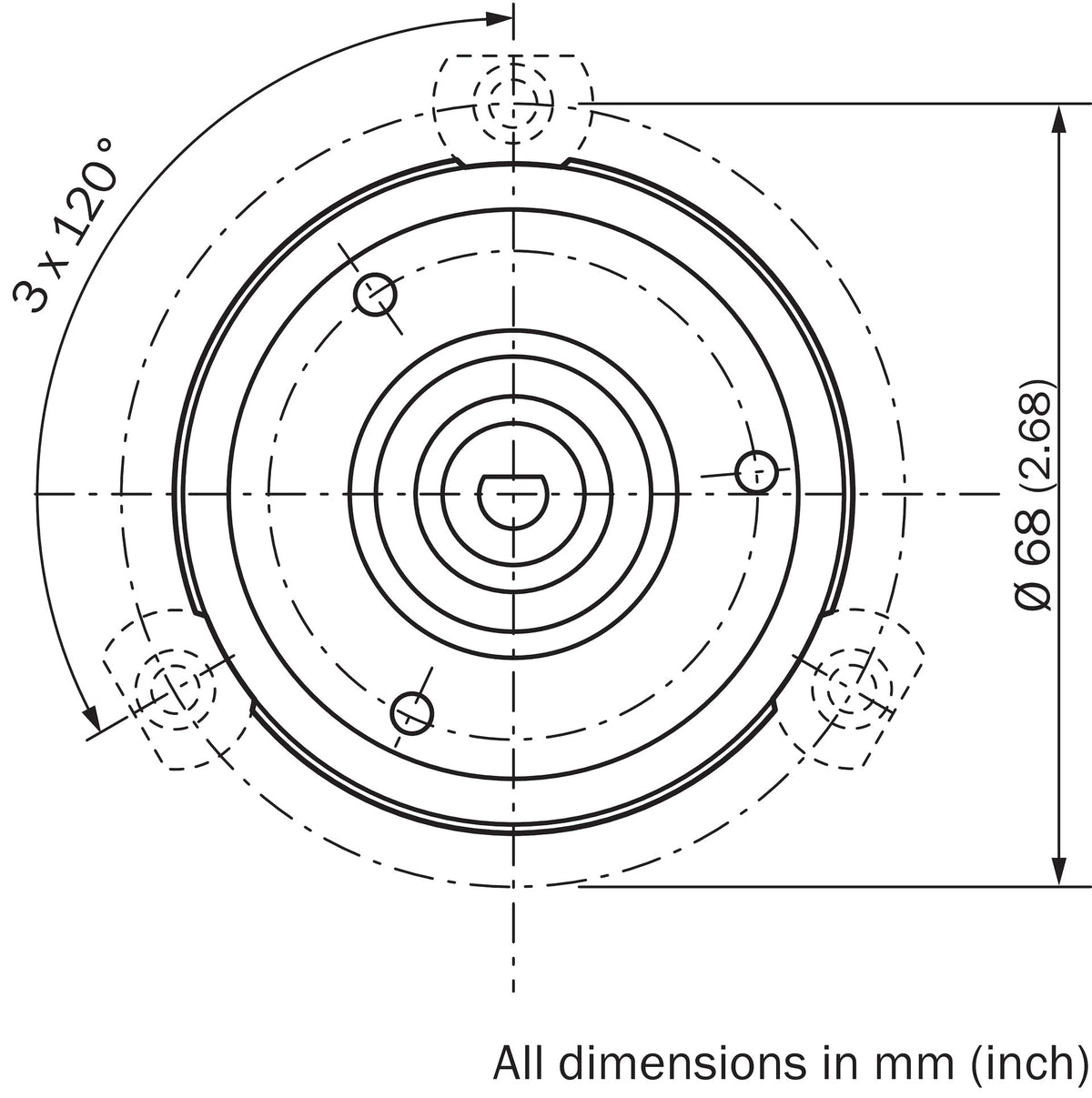

• Brida: Servo
• Material del eje: Acero inoxidable
• Material de brida y carcasa: Aluminio
• Carga admisible: 80 N radial / 40 N axial
• Velocidad: ≤9.000 rpm
• Autocalentamiento: Considerar 3,3 K por cada 1.000 rpm
• Protección: IP65 en eje / IP67 en carcasa con contraconector montado
• Temperatura de servicio: −40 a +85 °C
• Humedad relativa: 90 %, sin condensación
• Peso: 0,2 kg
• Resistencia a choques: 100 g, 6 ms
• Resistencia a vibraciones: 30 g, 10–2.000 Hz

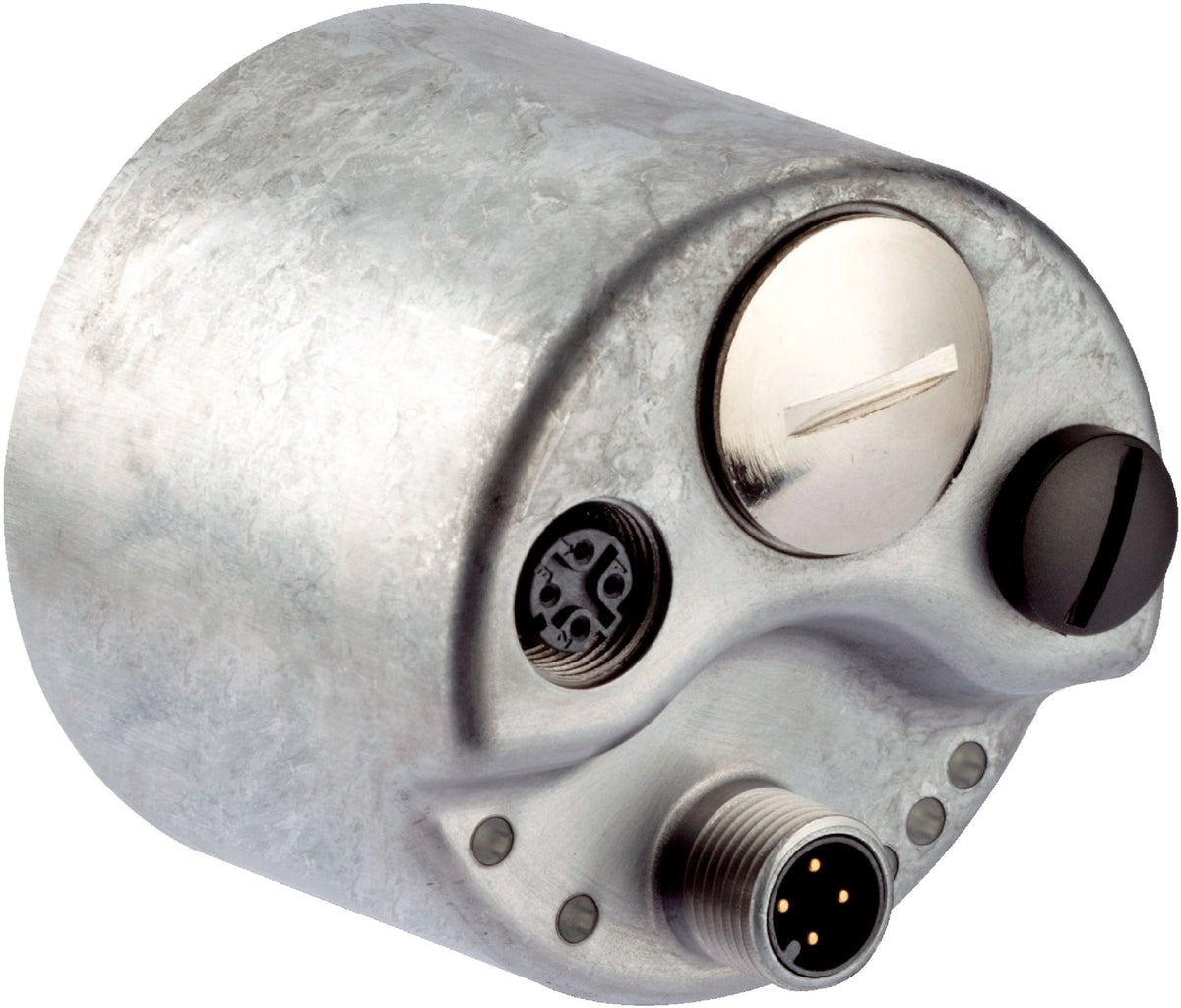

• Conexiones axiales: 1 M12 macho de 4 polos, codificación A; 2 M12 hembra de 4 polos, codificación D
• Transmisión: 10 / 100 Mbit/s, cable CAT-5e
• Inicialización: 6 s
• Tiempo de ciclo: ≤1 ms
• Parametrización: Pasos por vuelta, vueltas, PRESET y dirección de conteo
• Diagnóstico: Temperatura, velocidad, tensión y contadores de operación
