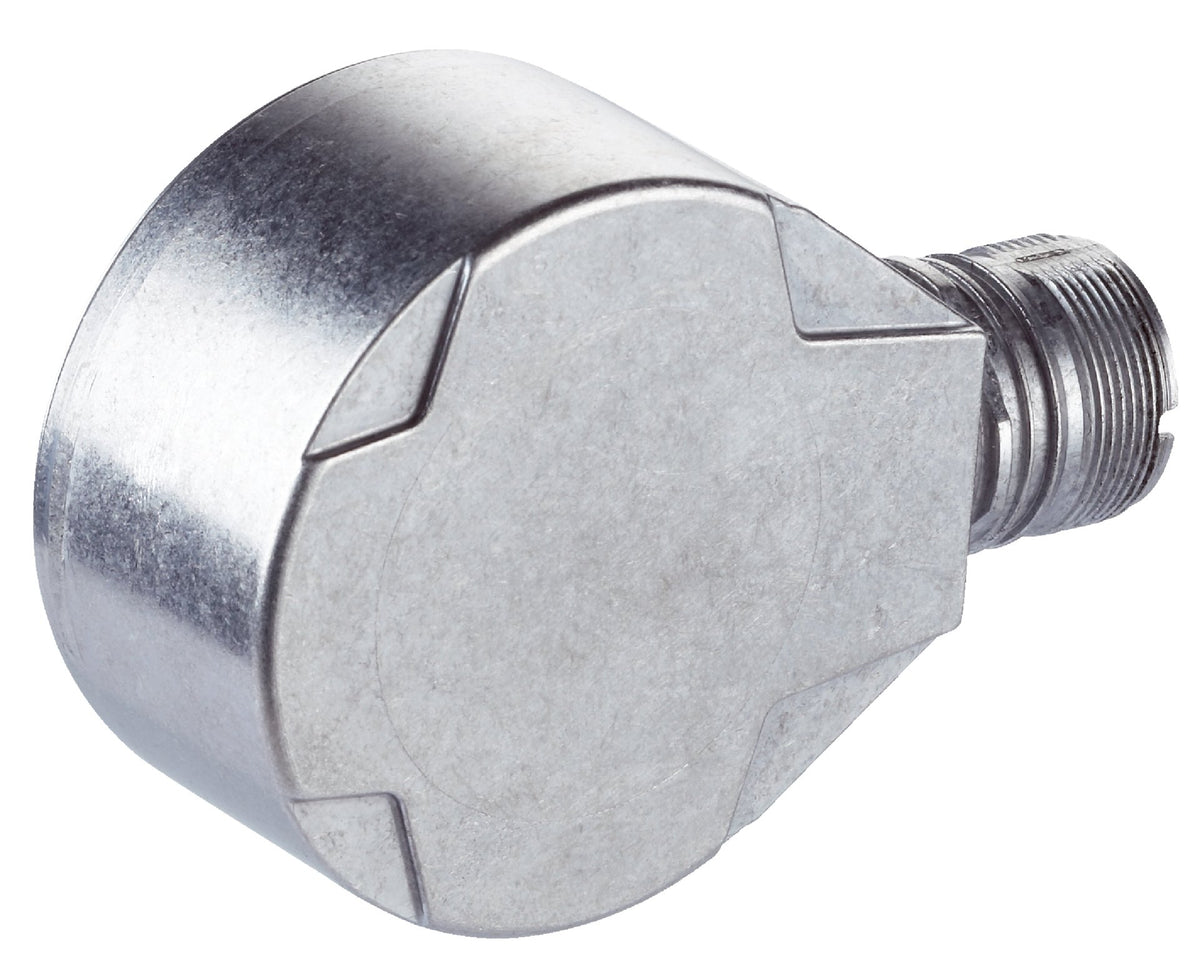

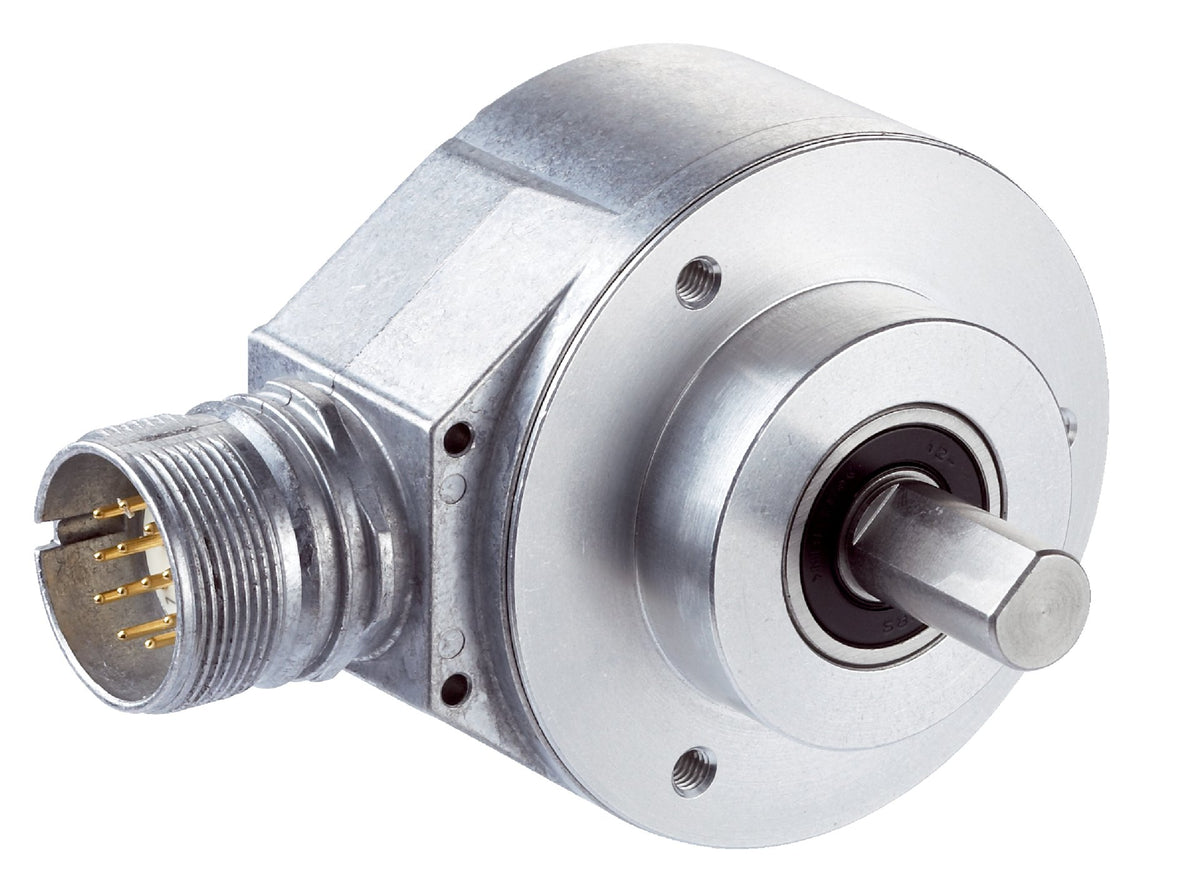

Encoder incremental SICK DFS60B-S4MA10000, familia DFS60, de 10.000 impulsos por revolución. Salida TTL / HTL, TTL de fábrica; eje macizo ø10 ×19 mm, brida clamping. Verificar alimentación, conexión y velocidad admisible en la ficha oficial antes de seleccionar el equipo. Las fotografías son representativas del fabricante; los diagramas de montaje no implican accesorios incluidos. Disponibilidad local sujeta a confirmación.

• Modelo: DFS60B-S4MA10000
• Número de parte: 1056180
• Familia: DFS60
• Tipo: Encoder incremental
• Impulsos por revolución: 10.000
• Salida: TTL / HTL, TTL de fábrica
• Alimentación: 4,5–32 V
• Canales: 6
• Frecuencia de salida: ≤600 kHz
• Corriente de carga: ≤30 mA
• Límites de error: ±0,05°

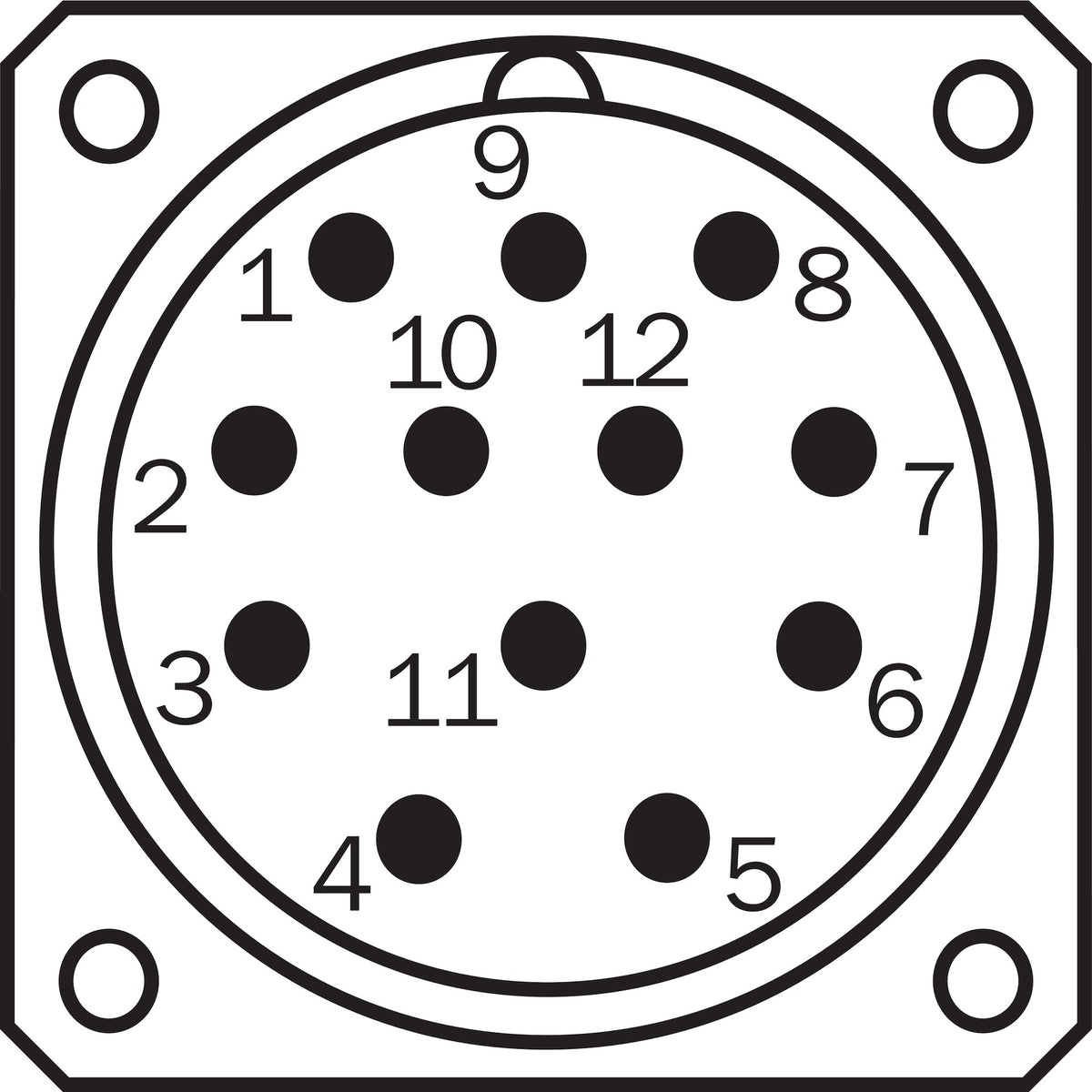

• Conexión: M23 macho de 12 polos, radial

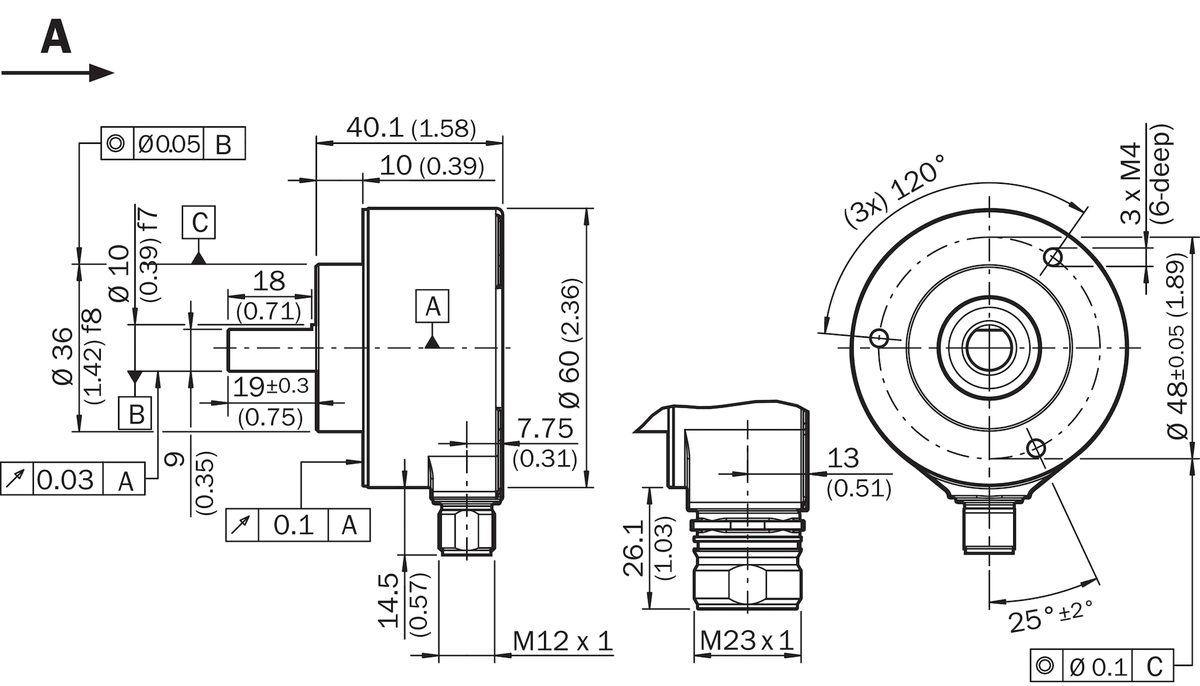

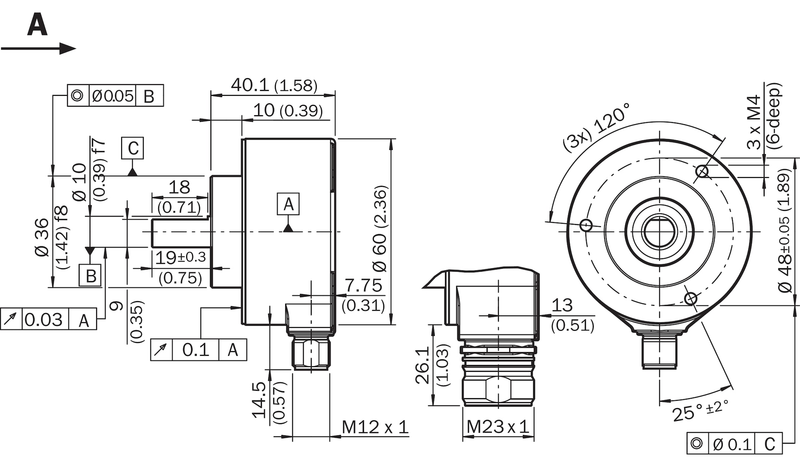

• Eje y brida: Eje macizo Ø10 ×19 mm, brida clamping
• Velocidad de servicio: ≤9.000 rpm
• Condición térmica: Considerar autocalentamiento de 3,3 K por cada 1.000 rpm
• Material del eje: Acero inoxidable
• Brida / carcasa: Aluminio / fundición inyectada de aluminio
• Protección: IP67 en carcasa y conexión; IP65 en eje; con contraconector montado
• Temperatura de servicio: −40 a +100 °C con cable fijo; −30 a +100 °C con cable móvil
• Humedad relativa: 90 %, sin condensación
• Resistencia a choques: 70 g, 6 ms
• Resistencia a vibraciones: 30 g, 10–2.000 Hz
• Parametrización: Programable; función 0-SET mediante pin de hardware
• Consumo: ≤0,7 W sin carga
• Carga admisible del eje: 80 N radial / 40 N axial
