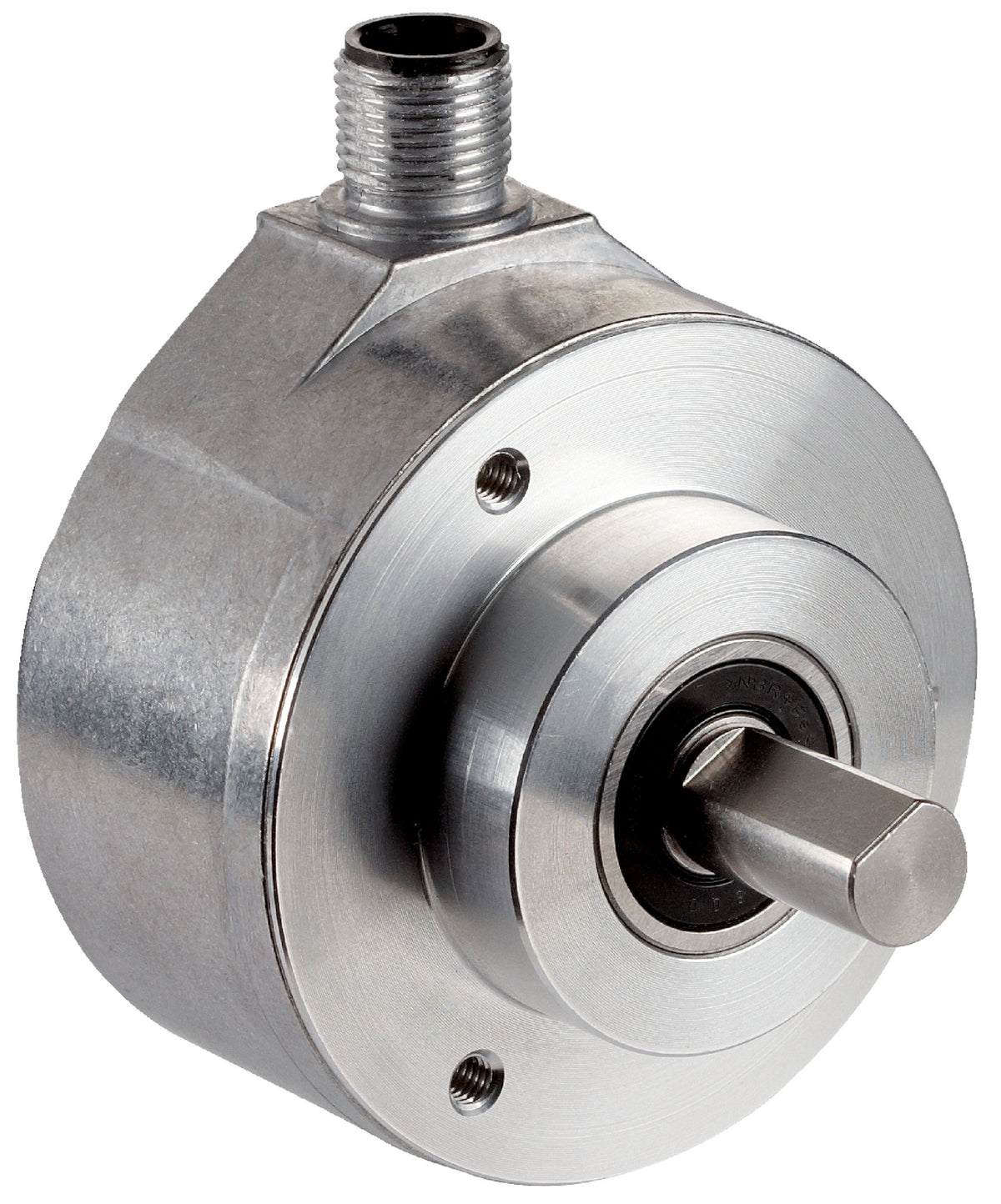

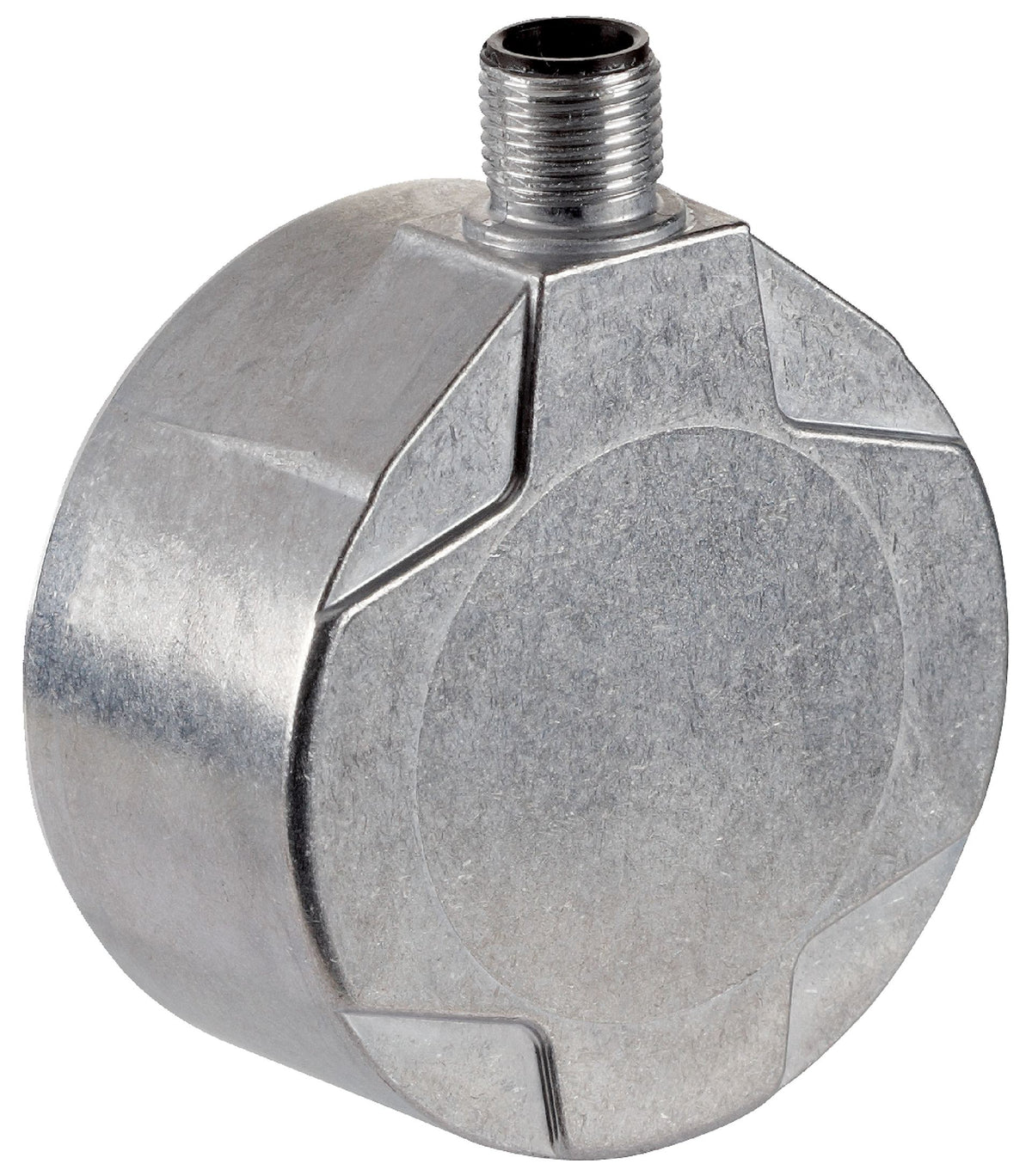

Encoder absoluto SICK AFM60E-S4AC001024 con interfaz SSI, código Gray y resolución de 1.024 pasos/vuelta (10 bits) ×4.096 vueltas (12 bits). Permite medir la posición angular absoluta para automatización industrial. Verificar interfaz, configuración, dimensiones del eje y límites térmicos en la ficha técnica oficial. Fotografías representativas y diagramas originales del fabricante; accesorios no incluidos salvo confirmación comercial. Disponibilidad local sujeta a confirmación.

• Modelo: AFM60E-S4AC001024
• Número de parte: 1053162
• Tipo: Encoder absoluto multivuelta
• Resolución: 1.024 pasos/vuelta (10 bits) ×4.096 vueltas (12 bits)
• Interfaz: SSI, código Gray
• Límite de error G: 0,2°
• Desviación típica de repetición: 0,002°, según DIN ISO 55350-13
• Alimentación: 4,5–32 V
• Consumo: ≤0,7 W sin carga

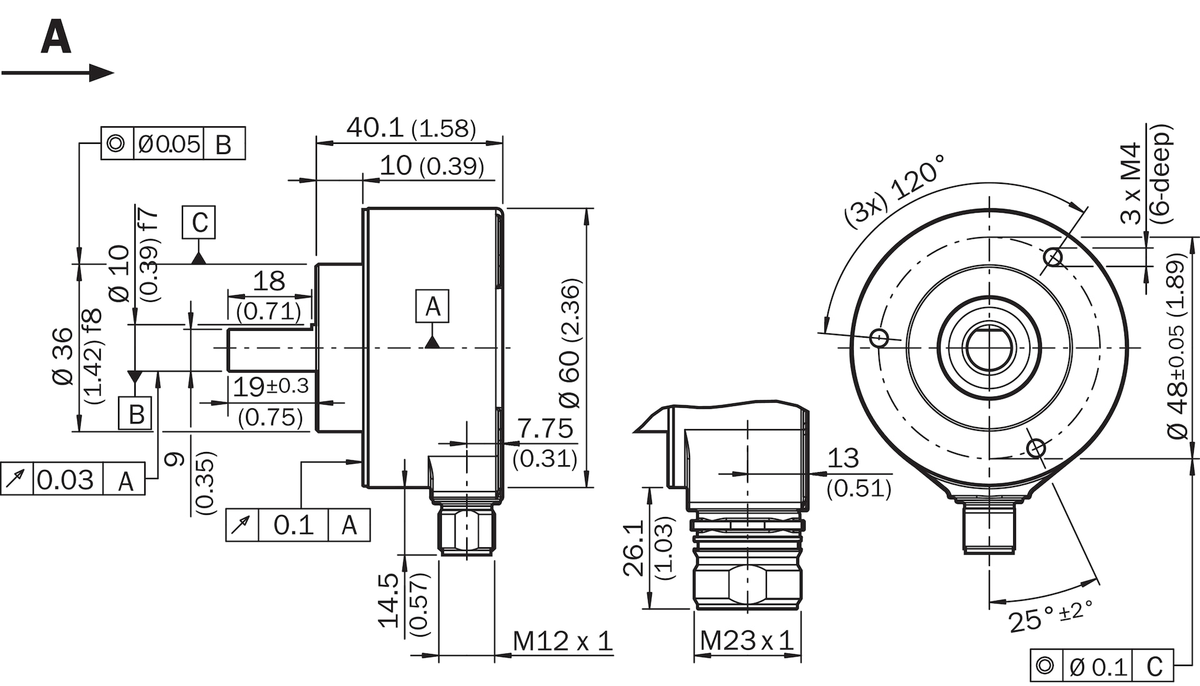

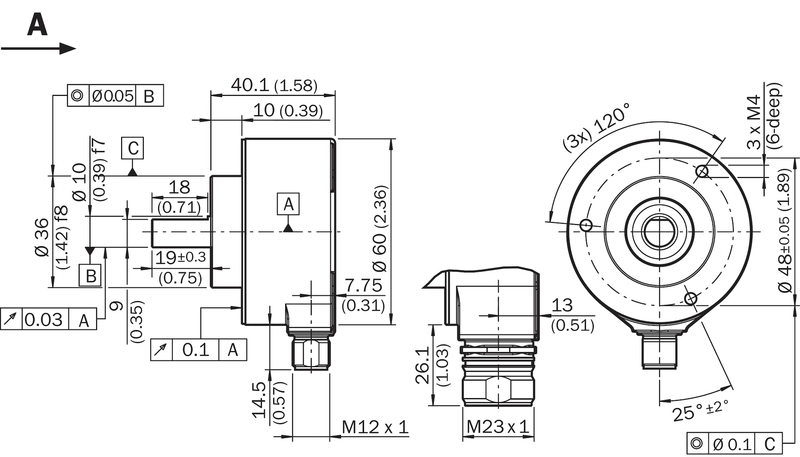

• Eje macizo: Ø10 ×19 mm con superficie
• Brida: Clamping
• Material del eje: Acero inoxidable
• Material de brida y carcasa: Aluminio
• Carga admisible: 80 N radial / 40 N axial
• Velocidad: ≤9.000 rpm
• Autocalentamiento: Considerar 3,3 K por cada 1.000 rpm
• Protección: IP65 en eje / IP67 en carcasa con contraconector montado
• Temperatura de servicio: 0 a +85 °C
• Humedad relativa: 90 %, sin condensación
• Peso: 0,3 kg
• Resistencia a choques: 50 g, 6 ms
• Resistencia a vibraciones: 20 g, 10–2.000 Hz

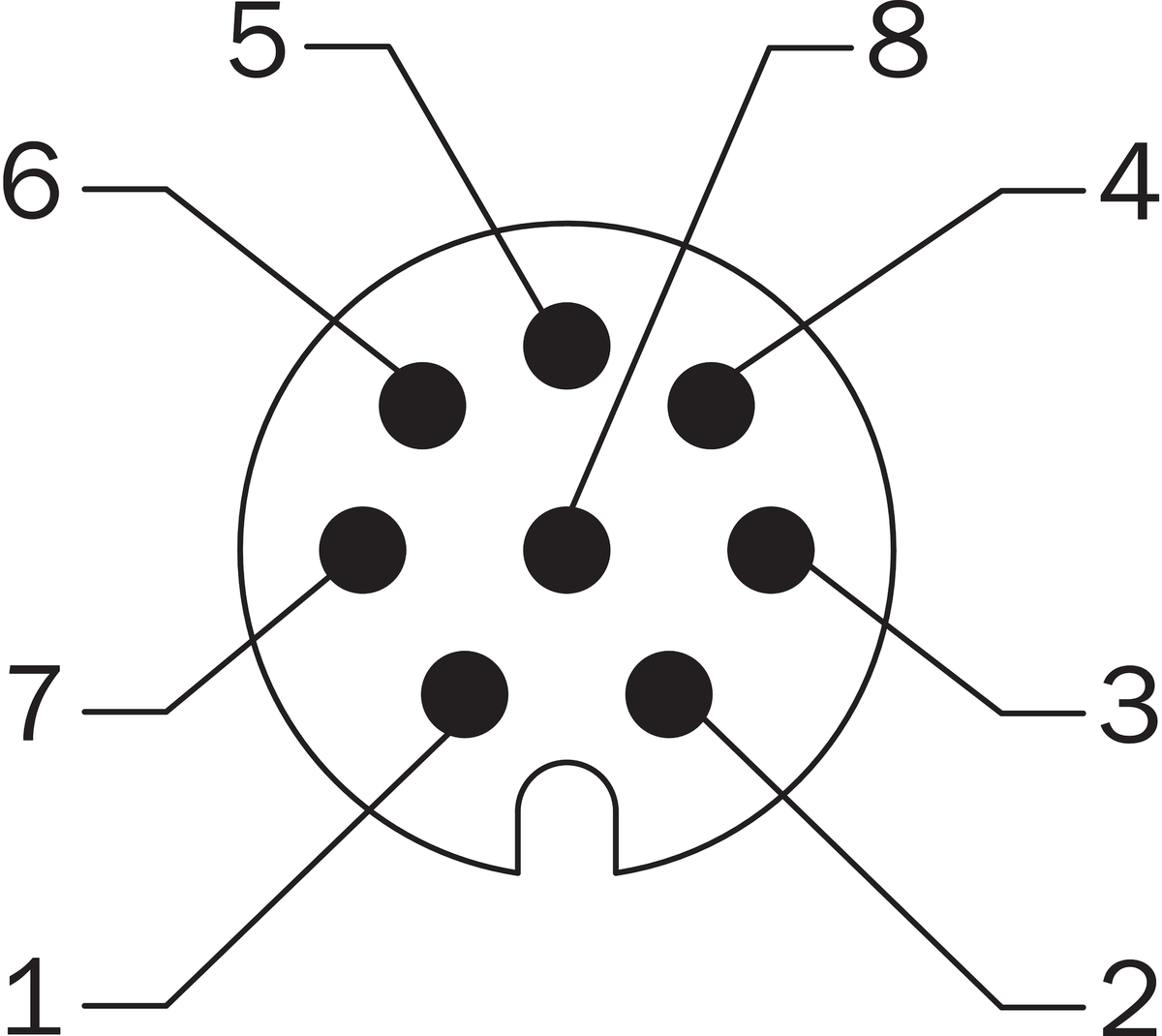

• Conexión radial: M12 macho de 8 polos
• Inicialización: 50 ms hasta posiciones válidas
• Formación de posición: <1 µs
• Frecuencia de ciclo: ≤1 MHz
• Sentido de codificación: CW/CCW ajustable
• Ajuste electrónico: SET, activo en nivel alto
