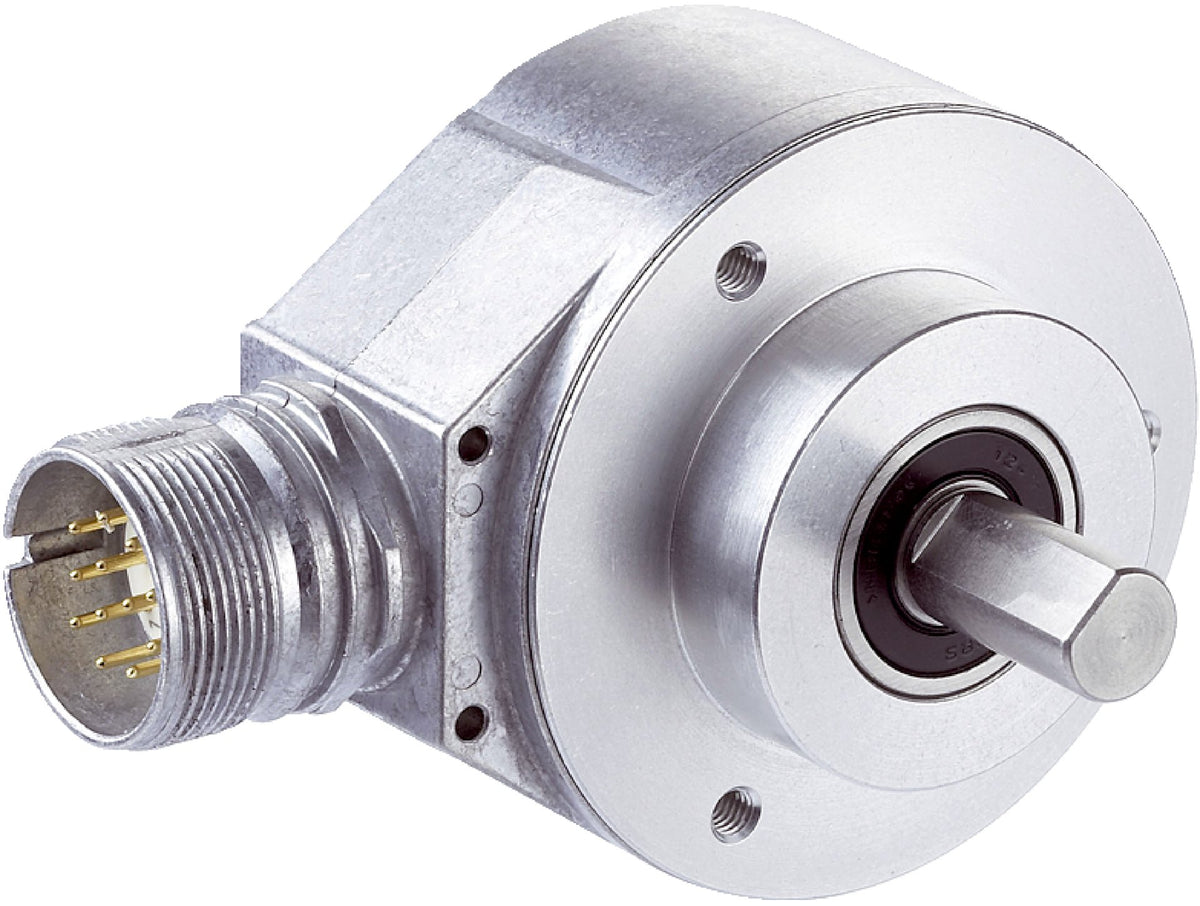

Encoder absoluto SICK AFS60B-S4AA008192 con interfaz SSI, código Gray y resolución de 8.192 pasos/vuelta (13 bits). Permite medir la posición angular absoluta para automatización industrial. Verificar interfaz, configuración, dimensiones del eje y límites térmicos en la ficha técnica oficial. Fotografías representativas y diagramas originales del fabricante; accesorios no incluidos salvo confirmación comercial. Disponibilidad local sujeta a confirmación.

• Modelo: AFS60B-S4AA008192
• Número de parte: 1039018
• Tipo: Encoder absoluto monovuelta
• Resolución: 8.192 pasos/vuelta (13 bits)
• Interfaz: SSI, código Gray
• Límite de error G: 0,05°
• Desviación típica de repetición: 0,002°, según DIN ISO 55350-13
• Alimentación: 4,5–32 V
• Consumo: ≤0,7 W sin carga

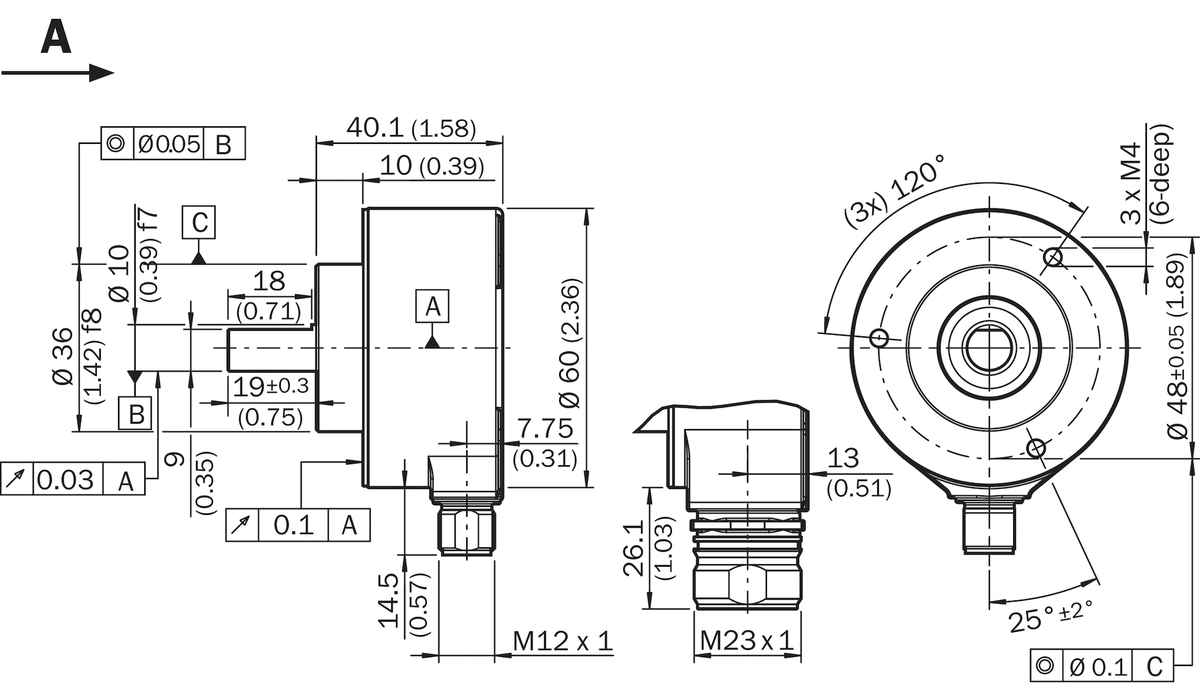

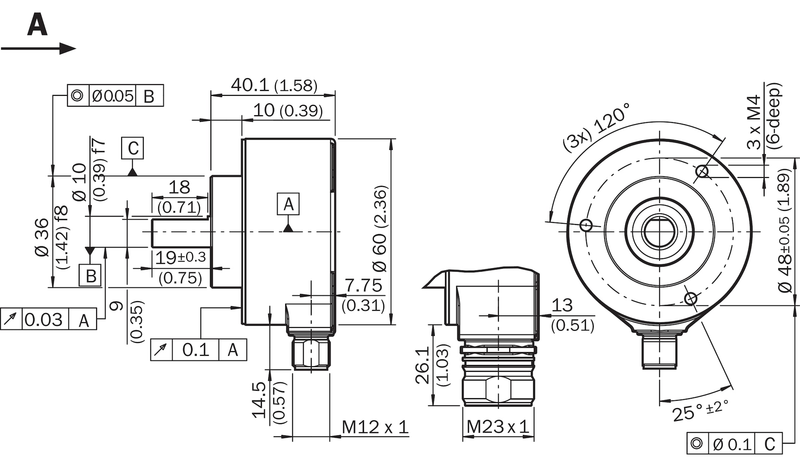

• Eje macizo: Ø10 ×19 mm con superficie
• Brida: Clamping
• Material del eje: Acero inoxidable
• Material de brida y carcasa: Aluminio
• Carga admisible: 80 N radial / 40 N axial

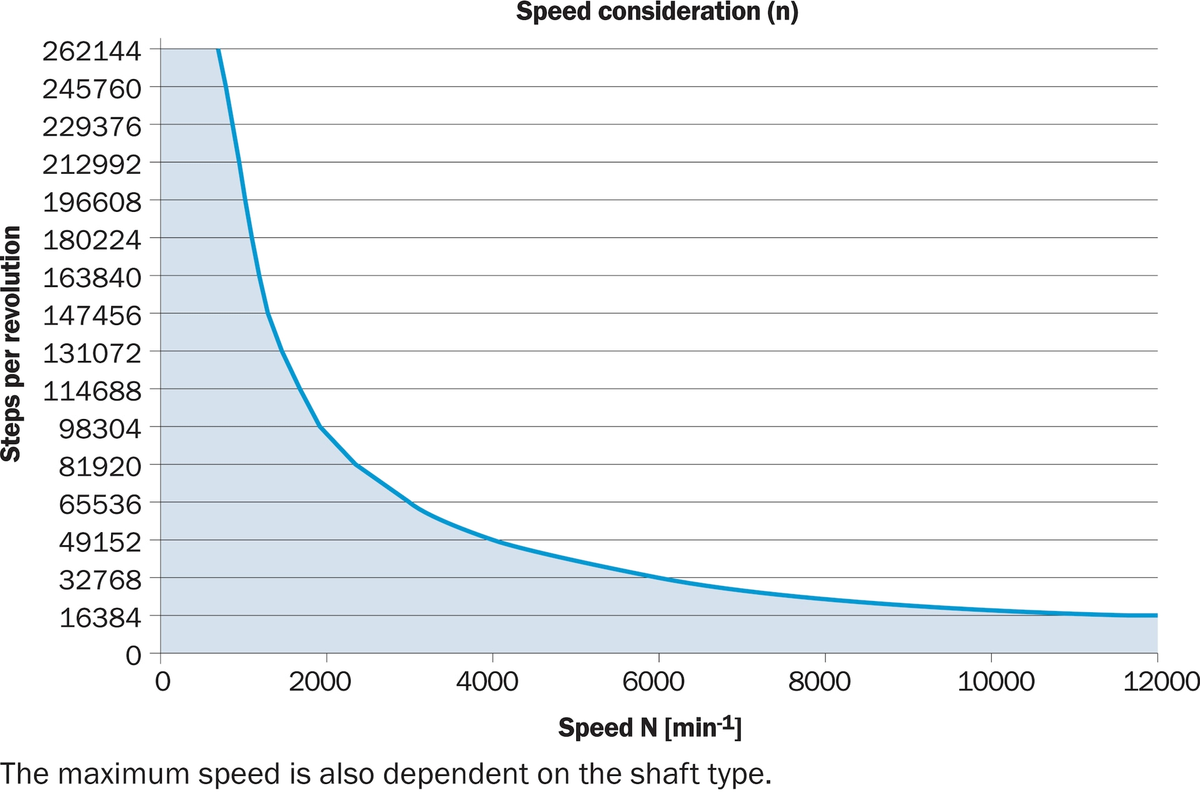

• Velocidad: ≤9.000 rpm
• Autocalentamiento: Considerar 3,3 K por cada 1.000 rpm
• Protección: IP65 en eje / IP67 en carcasa con contraconector montado
• Temperatura de servicio: −40 a +100 °C con cable fijo
• Humedad relativa: 90 %, sin condensación
• Peso: 0,3 kg
• Resistencia a choques: 70 g, 6 ms
• Resistencia a vibraciones: 30 g, 10–2.000 Hz

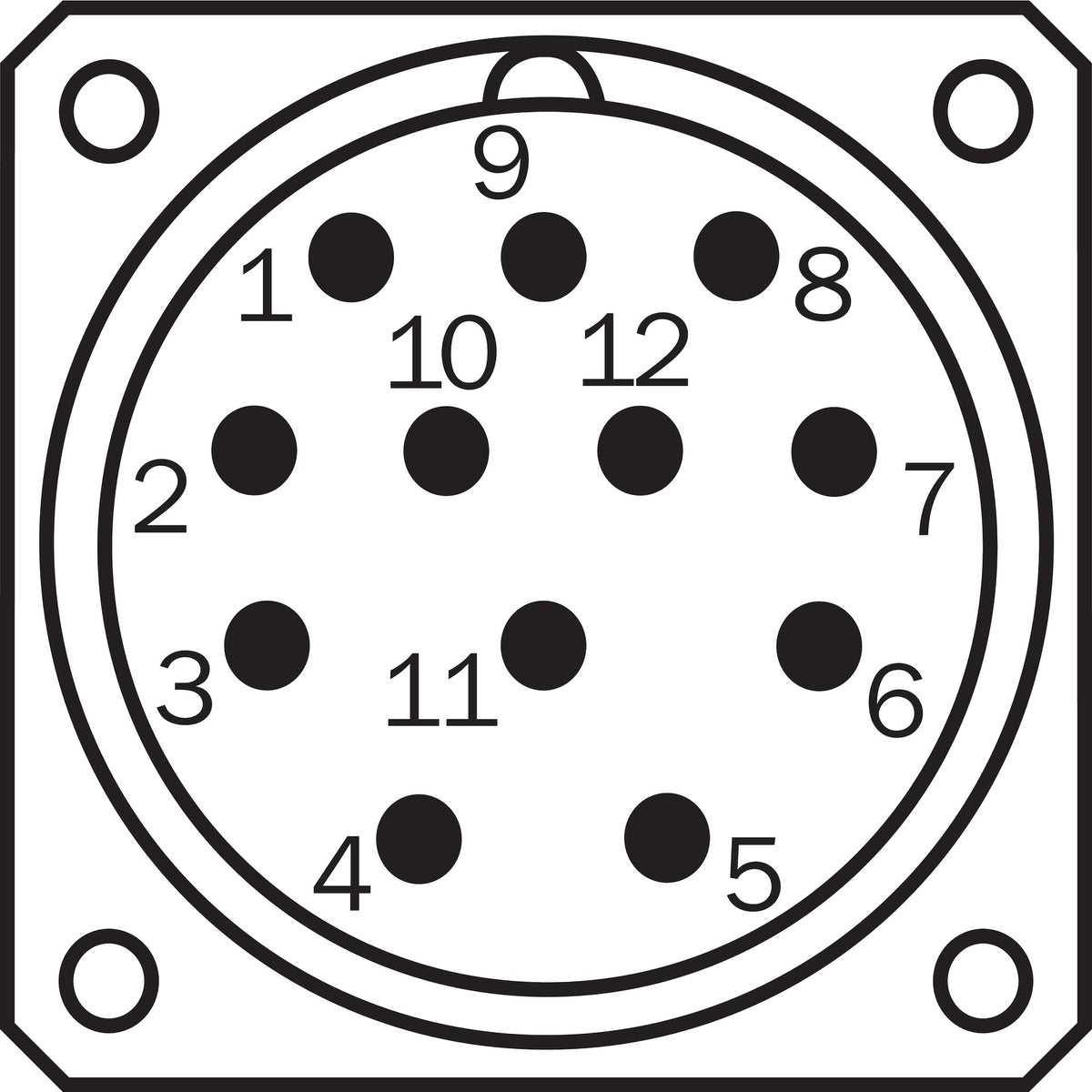

• Conexión radial: M23 macho de 12 polos
• Inicialización: 50 ms hasta posiciones válidas
• Formación de posición: <1 µs
• Frecuencia de ciclo: ≤2 MHz
• Sentido de codificación: CW/CCW ajustable
• Ajuste electrónico: SET, activo en nivel alto
