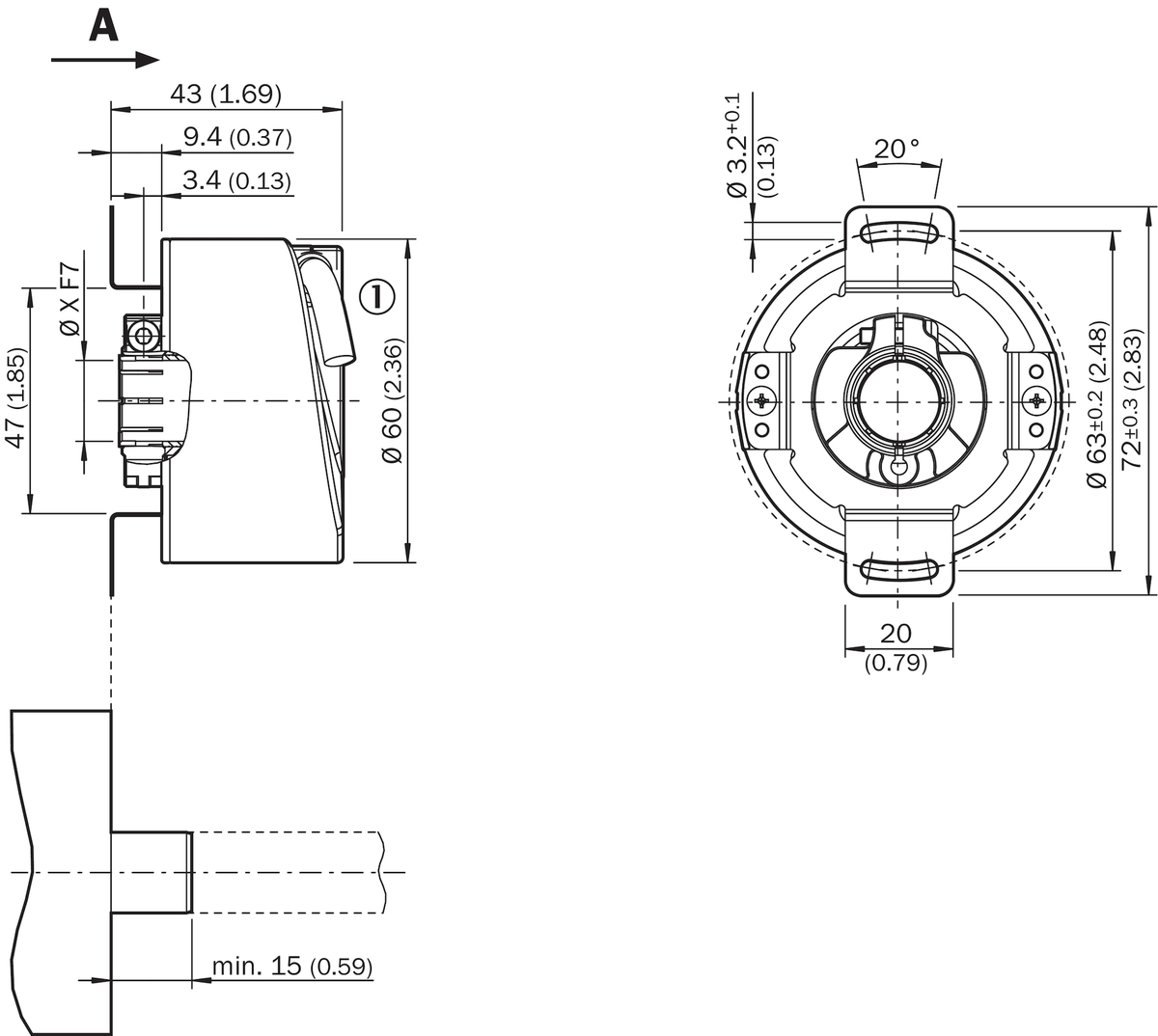

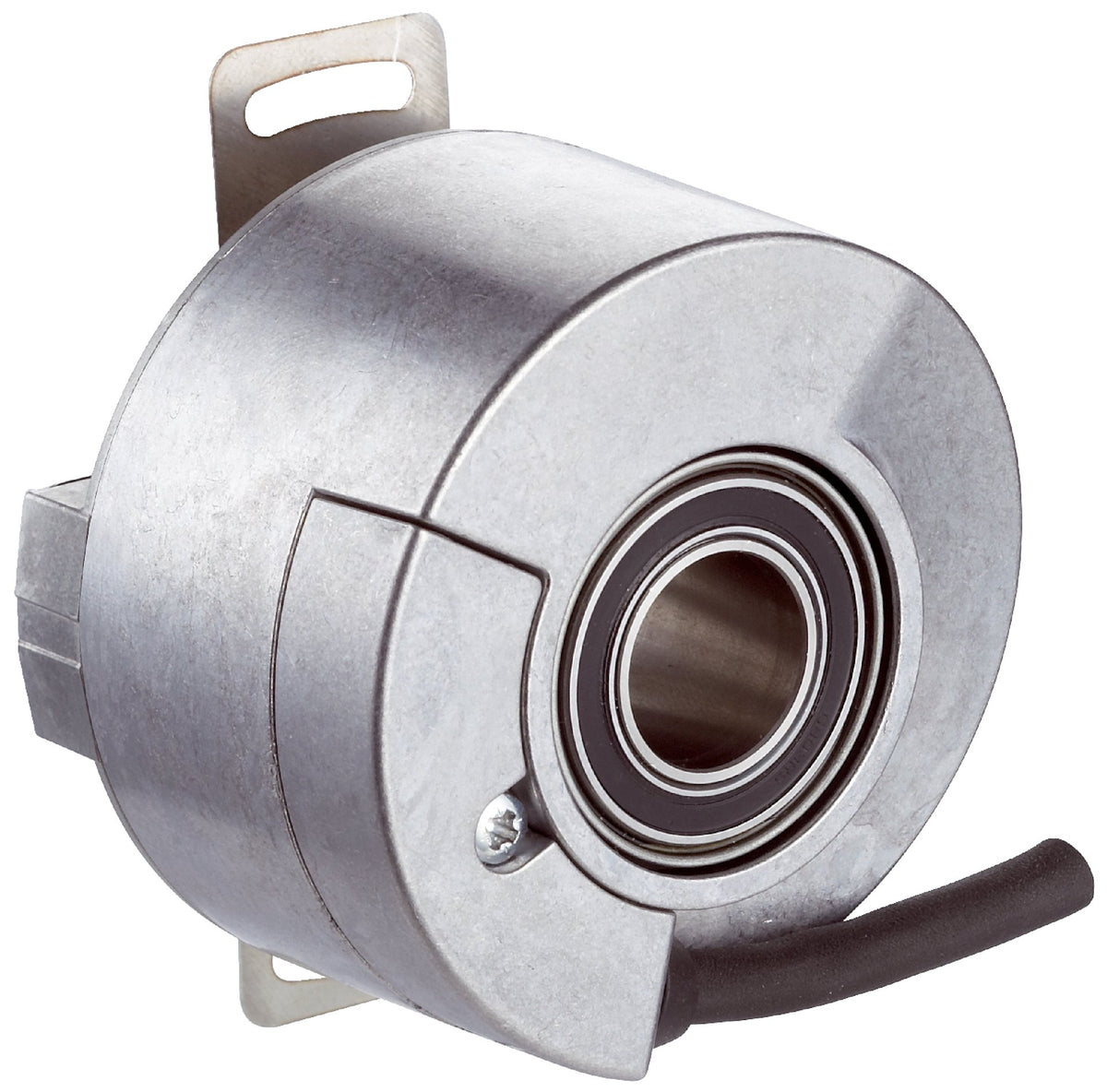

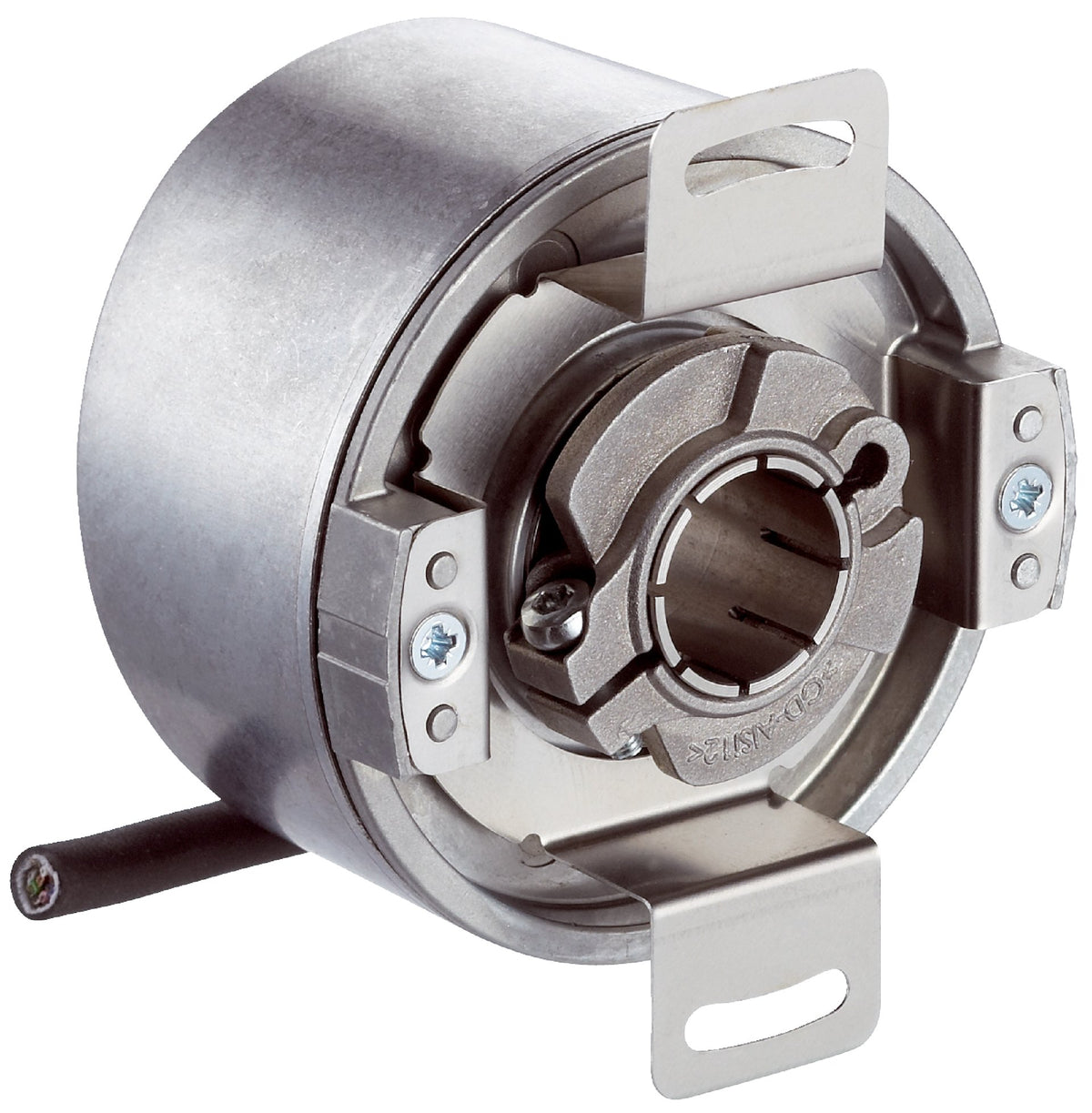

Encoder incremental DFS60 con 10.000 impulsos por revolución, interfaz TTL/HTL y eje hueco pasante, sujeción delantera de 12 mm. Conexión: Cable universal de 8 hilos, 1,5 m; salida radial o axial. Para medición de posición y velocidad en automatización. Galería con fotografías representativas y planos oficiales; consultar la asignación específica de pines en el PDF. Disponibilidad local sujeta a confirmación.

• Modelo: DFS60B-TEPK10000
• Número de parte: 1036924
• Impulsos por revolución: 10.000
• Interfaz: Incremental TTL/HTL programable; nivel TTL de fábrica
• Canales: 6 canales de señal
• Frecuencia de salida: ≤600 kHz
• Límite de error: ±0,05°
• Alimentación: 4,5–32 V
• Consumo: ≤0,7 W sin carga
• Corriente de carga: ≤30 mA

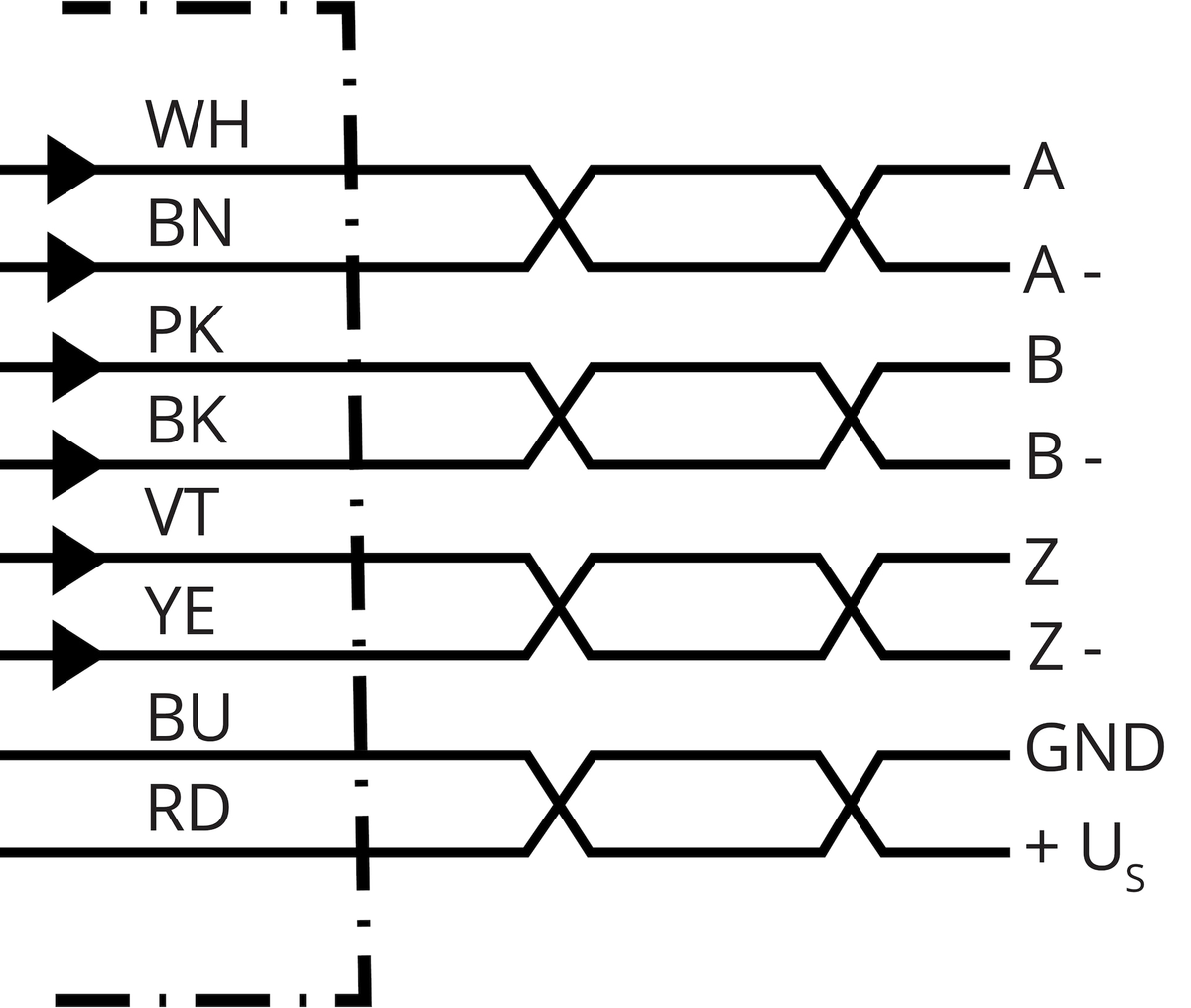

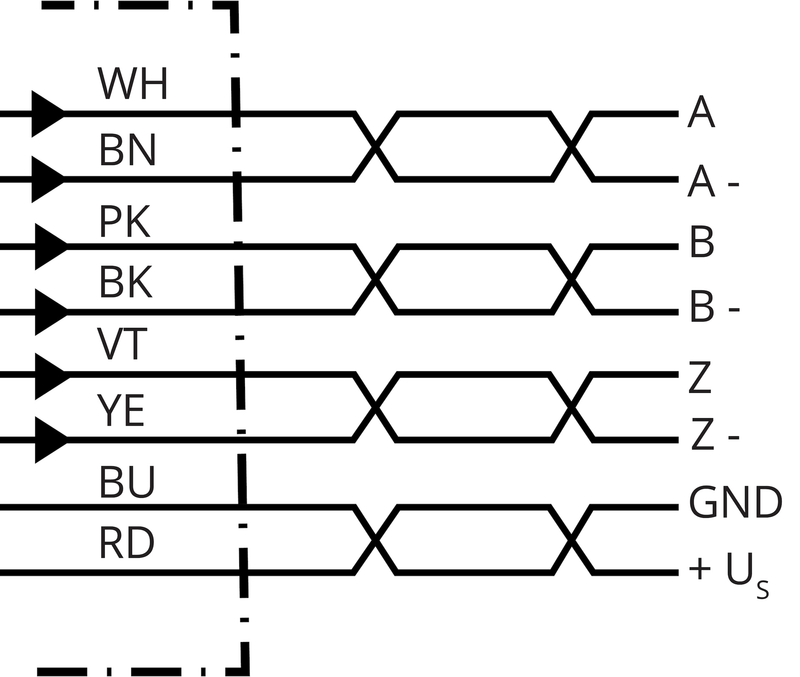

• Conexión: Cable universal de 8 hilos, 1,5 m; salida radial o axial
• Eje y montaje: Eje hueco pasante, sujeción delantera
• Diámetro del eje: 12 mm
• Velocidad mecánica: ≤6.000 rpm; respetar además el límite eléctrico según resolución y el diagrama del fabricante
• Autocalentamiento: Considerar 3,3 K por cada 1.000 rpm al definir la temperatura de servicio
• Materiales: Eje de acero inoxidable, brida de aluminio y carcasa de fundición de aluminio
• Protección: IP65 en carcasa y eje
• Temperatura de servicio: −40 a +100 °C con cable fijo; −30 a +100 °C con cable móvil, considerando autocalentamiento
• Humedad: ≤90 %, sin condensación
• Uso: Encoder estándar; no es un dispositivo de seguridad
• Movimiento estático admisible: ±0,3 mm radial / ±0,5 mm axial
• Movimiento dinámico admisible: ±0,1 mm radial / ±0,2 mm axial
• Par de arranque: 0,8 Ncm a +20 °C
• Par de operación: 0,6 Ncm a +20 °C

Descargar ficha técnica (PDF)
