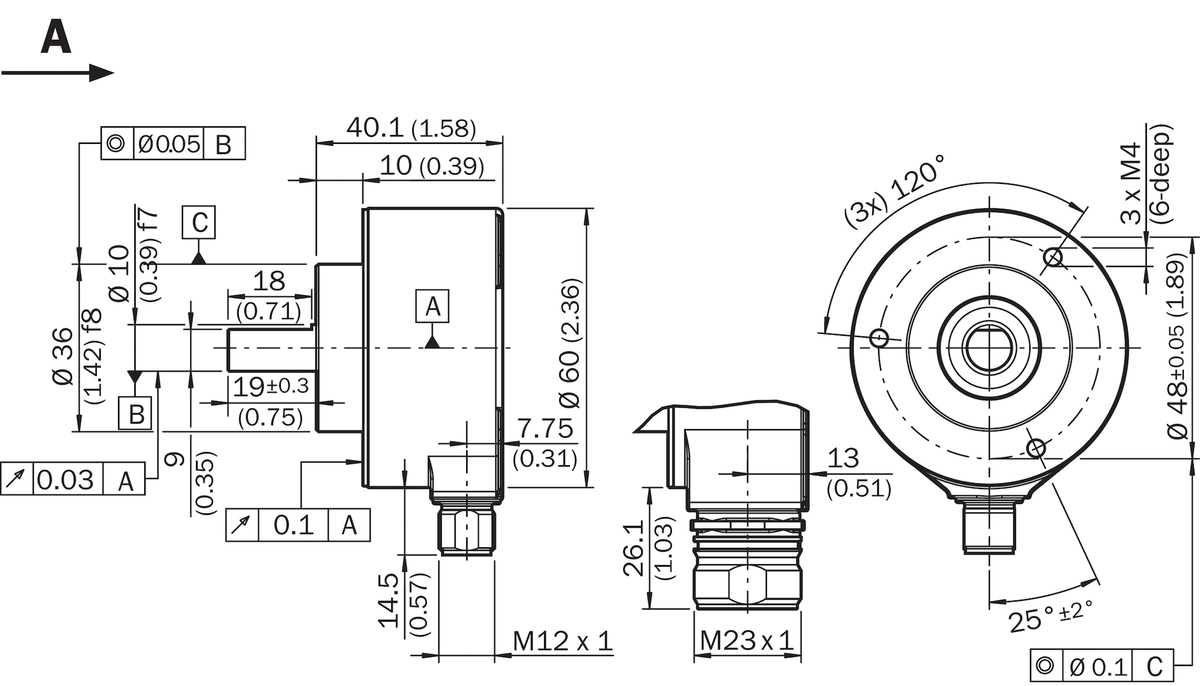

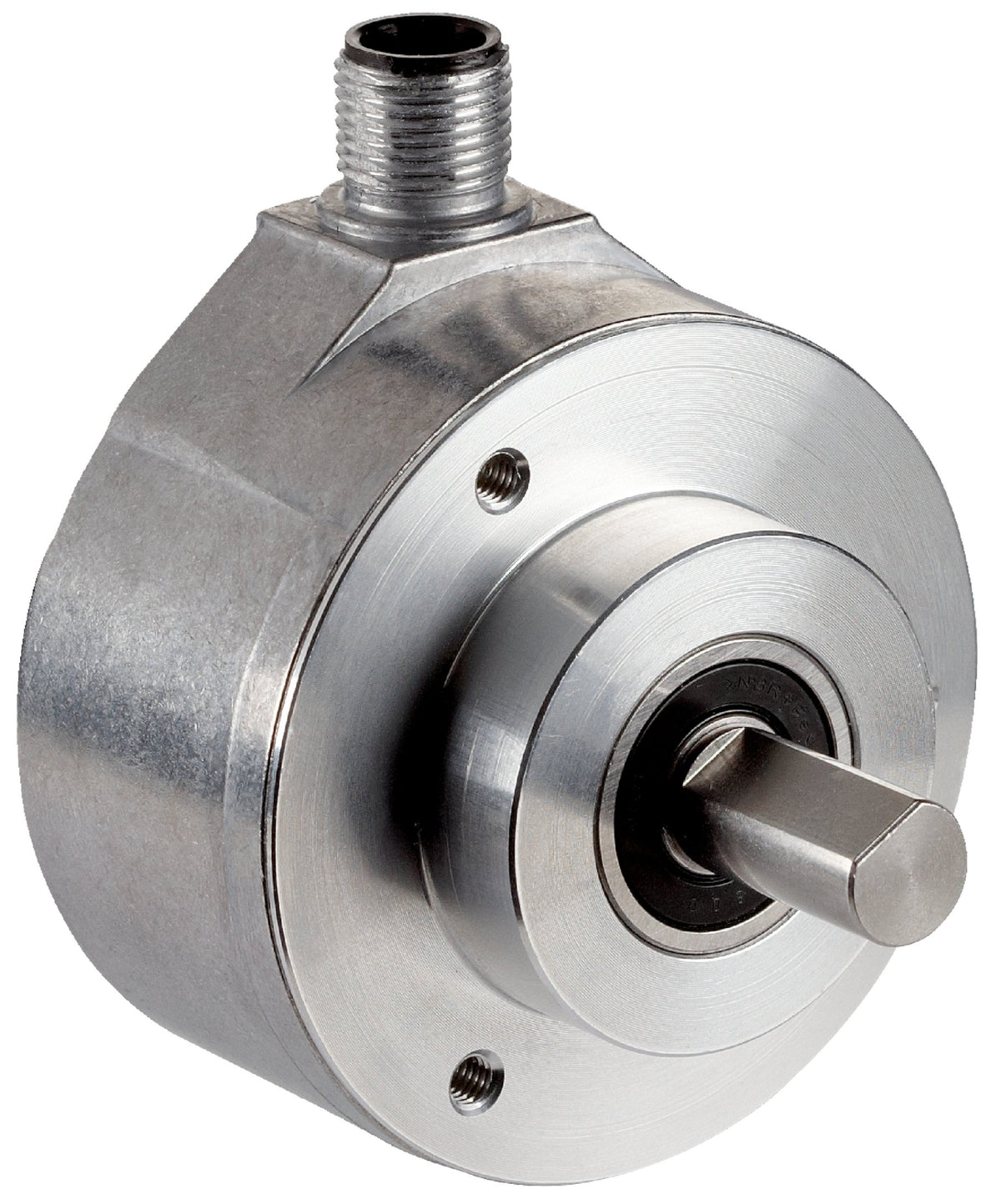

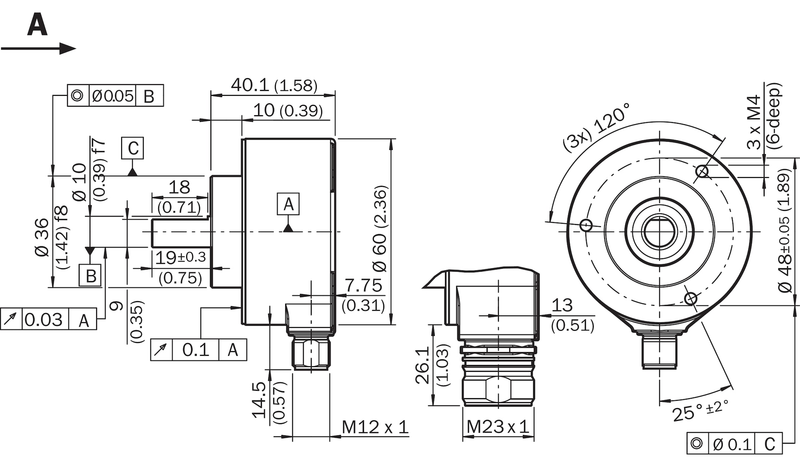

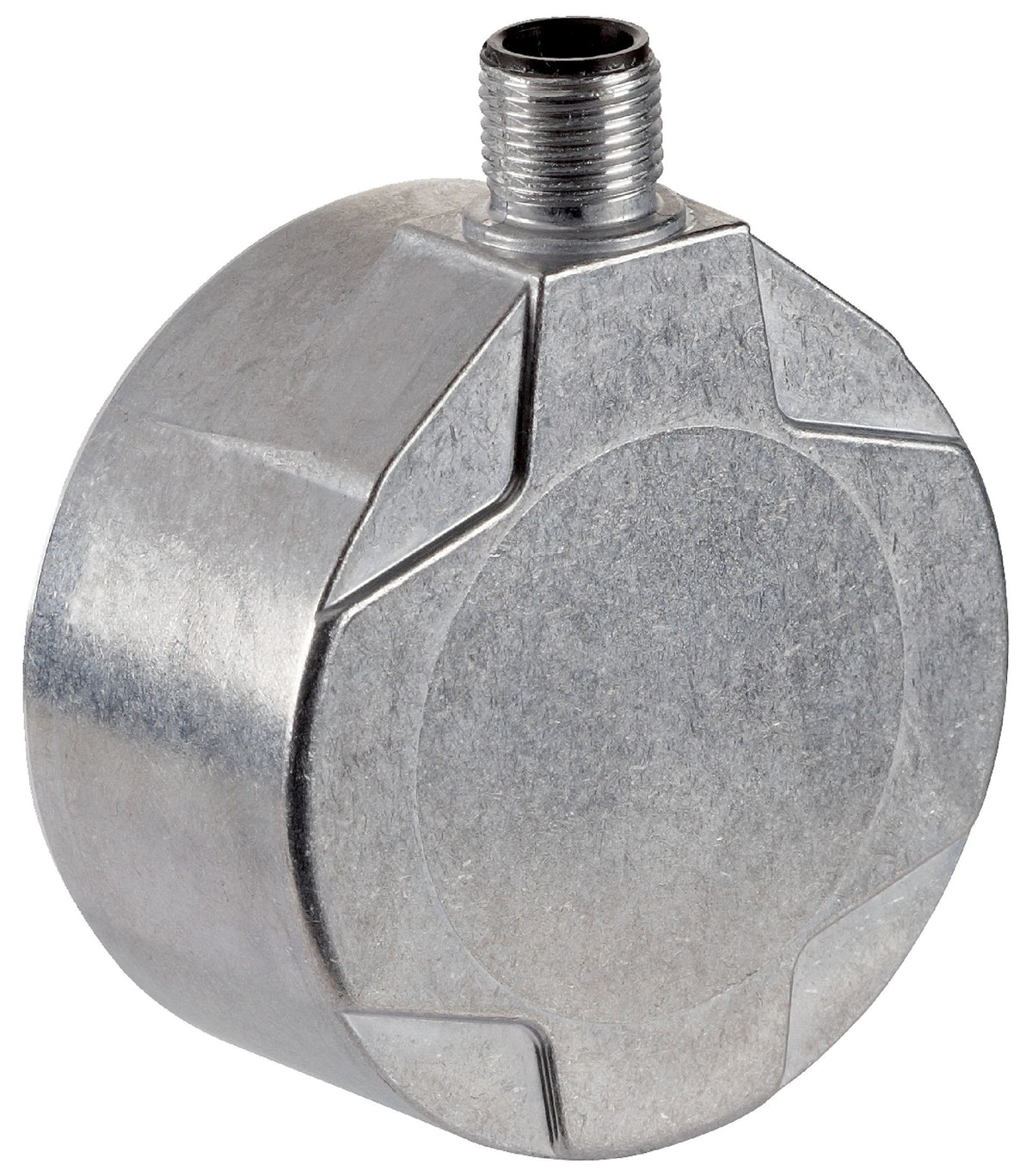

Encoder incremental DFS60 con 65.536 impulsos por revolución, interfaz TTL/HTL y eje macizo con brida clamping de 10 mm. Conexión: M12 macho, 8 polos, radial. Para medición de posición y velocidad en automatización. Galería con fotografías representativas y planos oficiales; consultar la asignación específica de pines en el PDF. Disponibilidad local sujeta a confirmación.

• Modelo: DFS60A-S4PC65536
• Número de parte: 1036726
• Impulsos por revolución: 65.536
• Interfaz: Incremental TTL/HTL programable; nivel TTL de fábrica
• Canales: 6 canales de señal
• Frecuencia de salida: ≤820 kHz
• Límite de error: ±0,03°
• Alimentación: 4,5–32 V
• Consumo: ≤0,7 W sin carga
• Corriente de carga: ≤30 mA

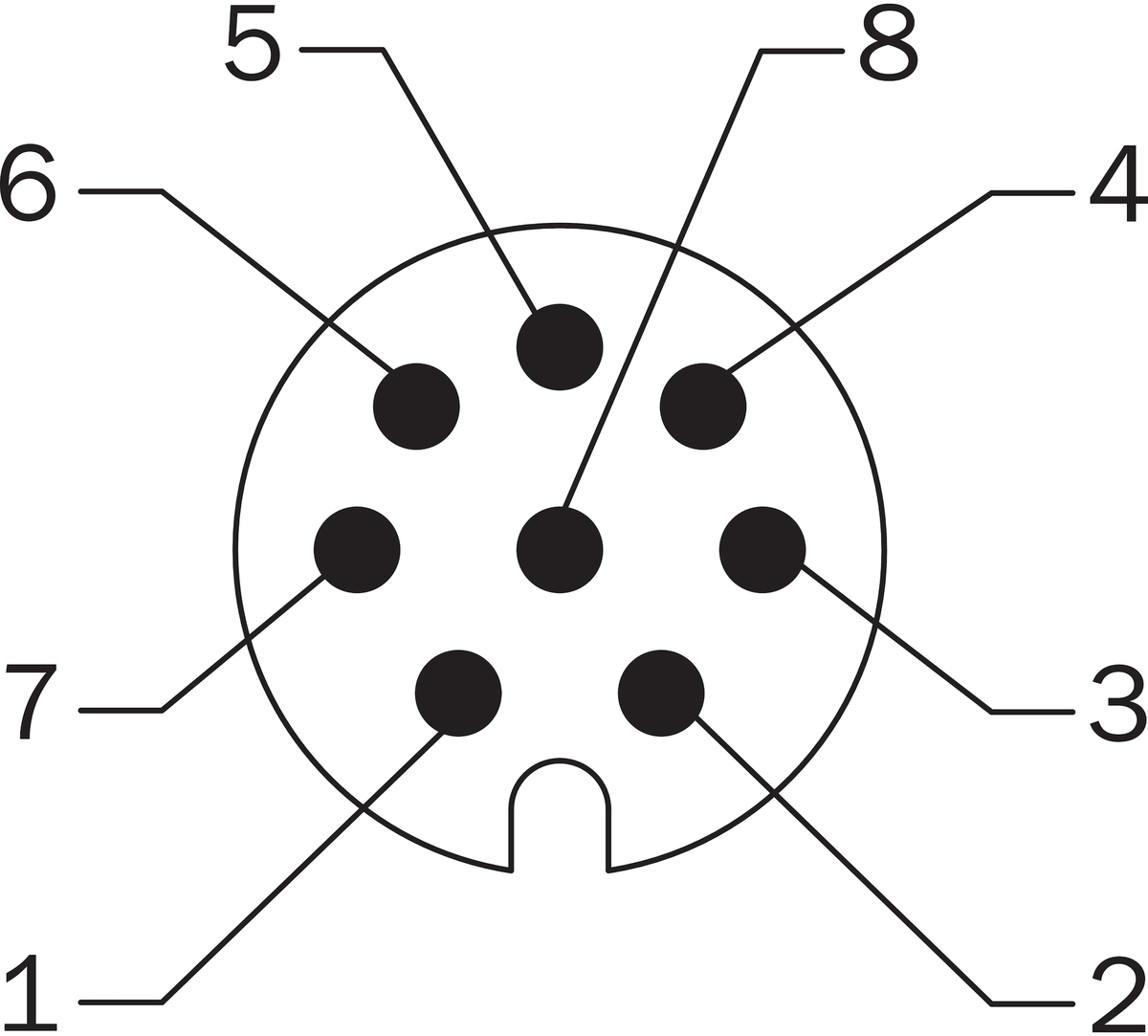

• Conexión: M12 macho, 8 polos, radial
• Eje y montaje: Eje macizo con brida clamping
• Diámetro del eje: 10 mm
• Velocidad mecánica: ≤9.000 rpm; respetar además el límite eléctrico según resolución y el diagrama del fabricante
• Autocalentamiento: Considerar 3,3 K por cada 1.000 rpm al definir la temperatura de servicio
• Materiales: Eje de acero inoxidable, brida de aluminio y carcasa de fundición de aluminio
• Protección: IP67 en carcasa con contraconector montado; IP65 en eje
• Temperatura de servicio: −40 a +100 °C con cable fijo; −30 a +100 °C con cable móvil, considerando autocalentamiento
• Humedad: ≤90 %, sin condensación
• Uso: Encoder estándar; no es un dispositivo de seguridad
• Longitud del eje: 19 mm
• Carga admisible del eje: 80 N radial / 40 N axial
• Par de arranque: 0,5 Ncm a +20 °C
• Par de operación: 0,3 Ncm a +20 °C
