Sensor de posición para cilindros MPS-100CLTQ0, para ranura en C, con margen de medida de 100 mm. Permite supervisar la posición mediante salida analógica seleccionable e IO-Link, con programación de puntos de conmutación. Incluye documentación oficial de montaje, conexiones y dimensiones. Verificar compatibilidad del imán, adaptadores y condiciones eléctricas en la ficha técnica. Disponibilidad local sujeta a confirmación.

• Modelo: MPS-100CLTQ0
• Número de parte: 1127298

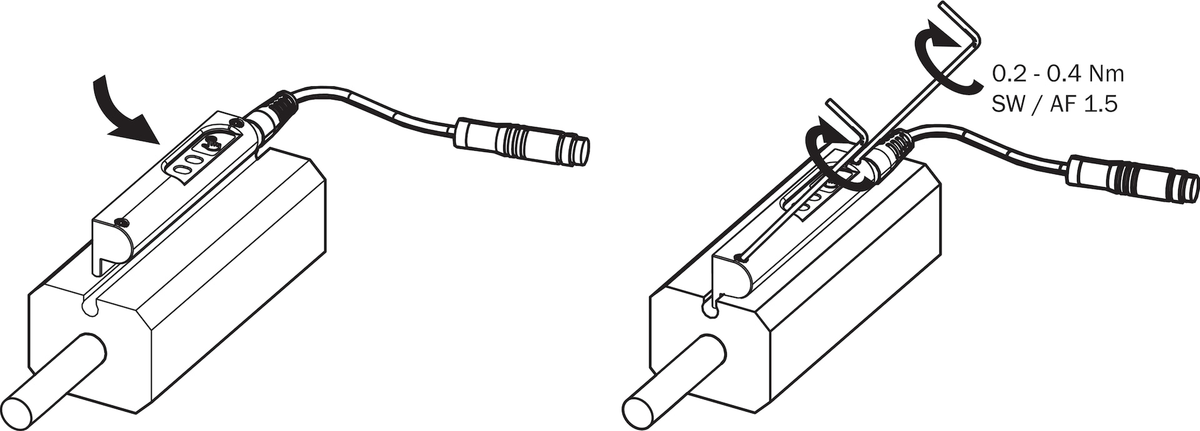

• Montaje: Ranura en C; otras estructuras mediante adaptador adecuado
• Margen de medida: 100 mm ±1 mm

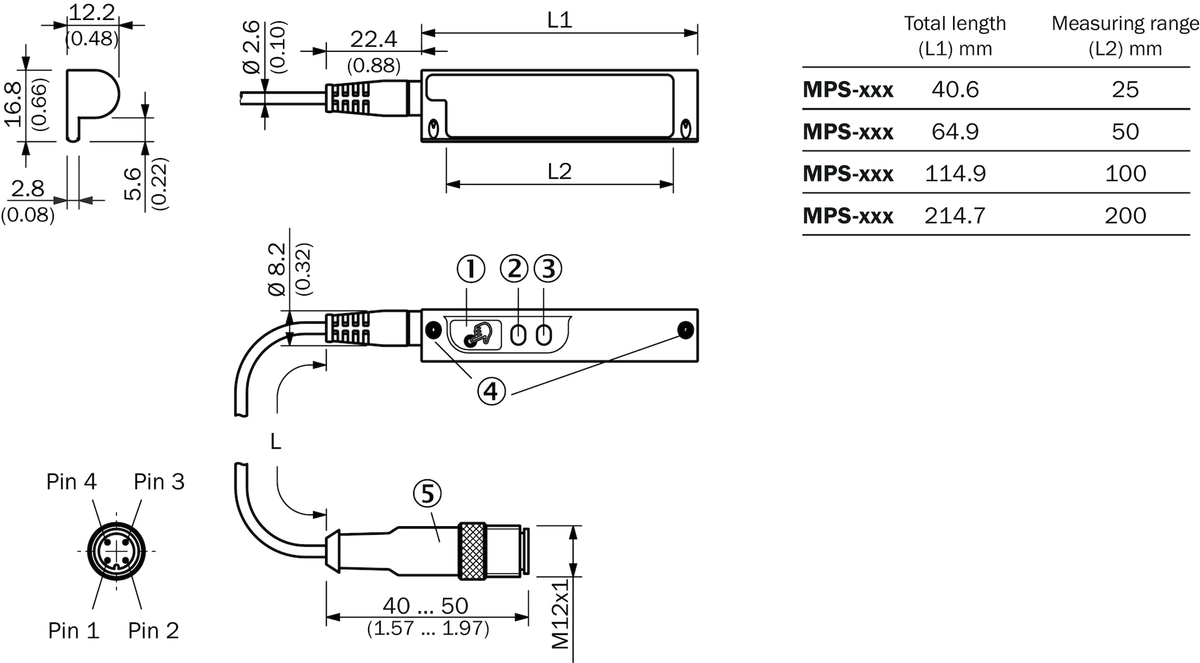

• Longitud de carcasa: 115 mm
• Salidas: Analógica y digital push-pull PNP/NPN, IO-Link
• Salida analógica: 0–10 V o 4–20 mA, seleccionable
• Alimentación: 12–30 V DC
• Consumo sin carga: 42 mA
• Corriente de salida: Hasta 100 mA PUSH / −100 mA PULL
• Carga analógica: Salida de corriente: ≤500 Ω a 24 V; salida de tensión: ≥2 kΩ
• Protección: IP67, clase III
• Campo magnético requerido: 3–12 mT típico
• Resolución típica: ≥50 µm según ficha del fabricante
• Error de linealidad típico: 0,3 mm a 25 °C; según curva de respuesta y función de desviación mínima
• Repetibilidad típica: 0,1 mm a 25 °C, con desplazamiento del imán en una dirección
• Exploración típica: 1 ms
• Comunicación: IO-Link V1.1, COM3, ciclo 1 ms y datos de proceso de 16 bits
• Ajustes: Teach-in, rango de medición y cuatro puntos de conmutación mediante IO-Link

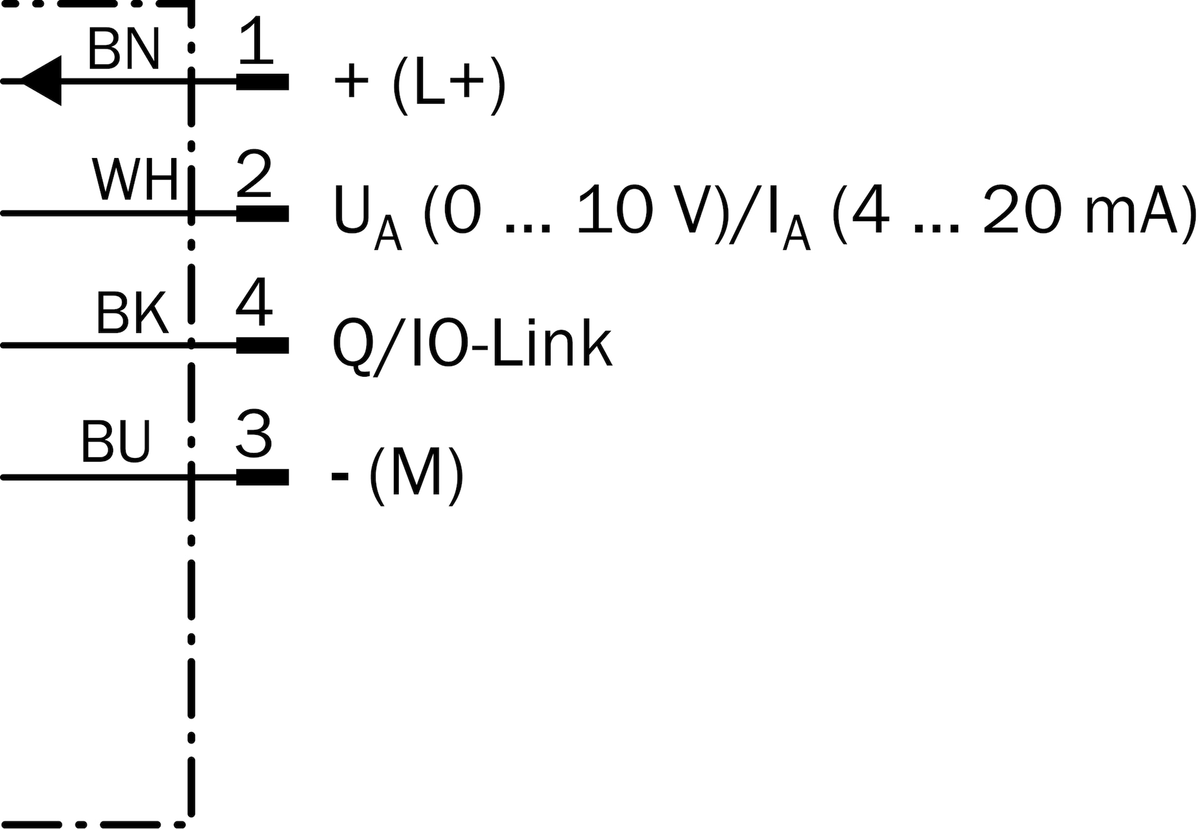

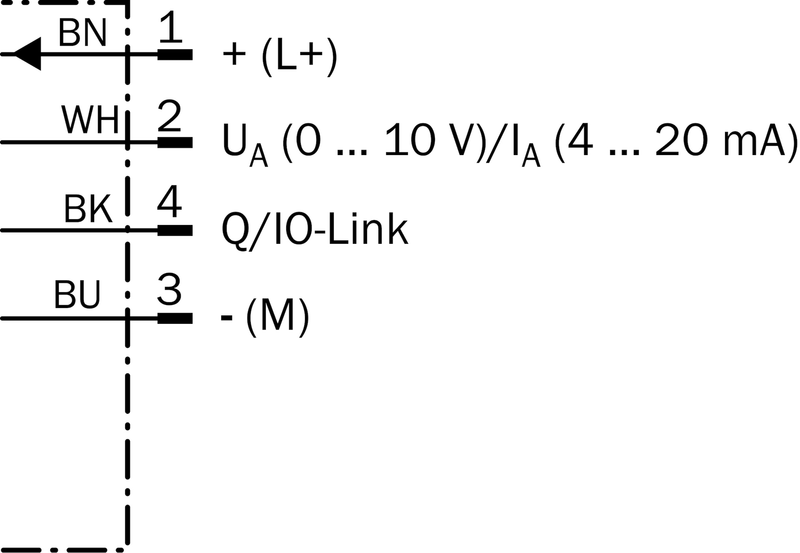

• Conexión: Cable de 0,3 m con conector macho M12 de 4 polos
• Cable: PUR, Ø2,6 mm, conductores de 0,08 mm²; no deformar bajo 0 °C
• Temperatura de servicio: −20 a +70 °C
• Protecciones eléctricas: Inversión de polaridad y cortocircuito
• Compatibilidad electromagnética: Las influencias transitorias pueden causar desviaciones de la medición analógica; consultar PDF
