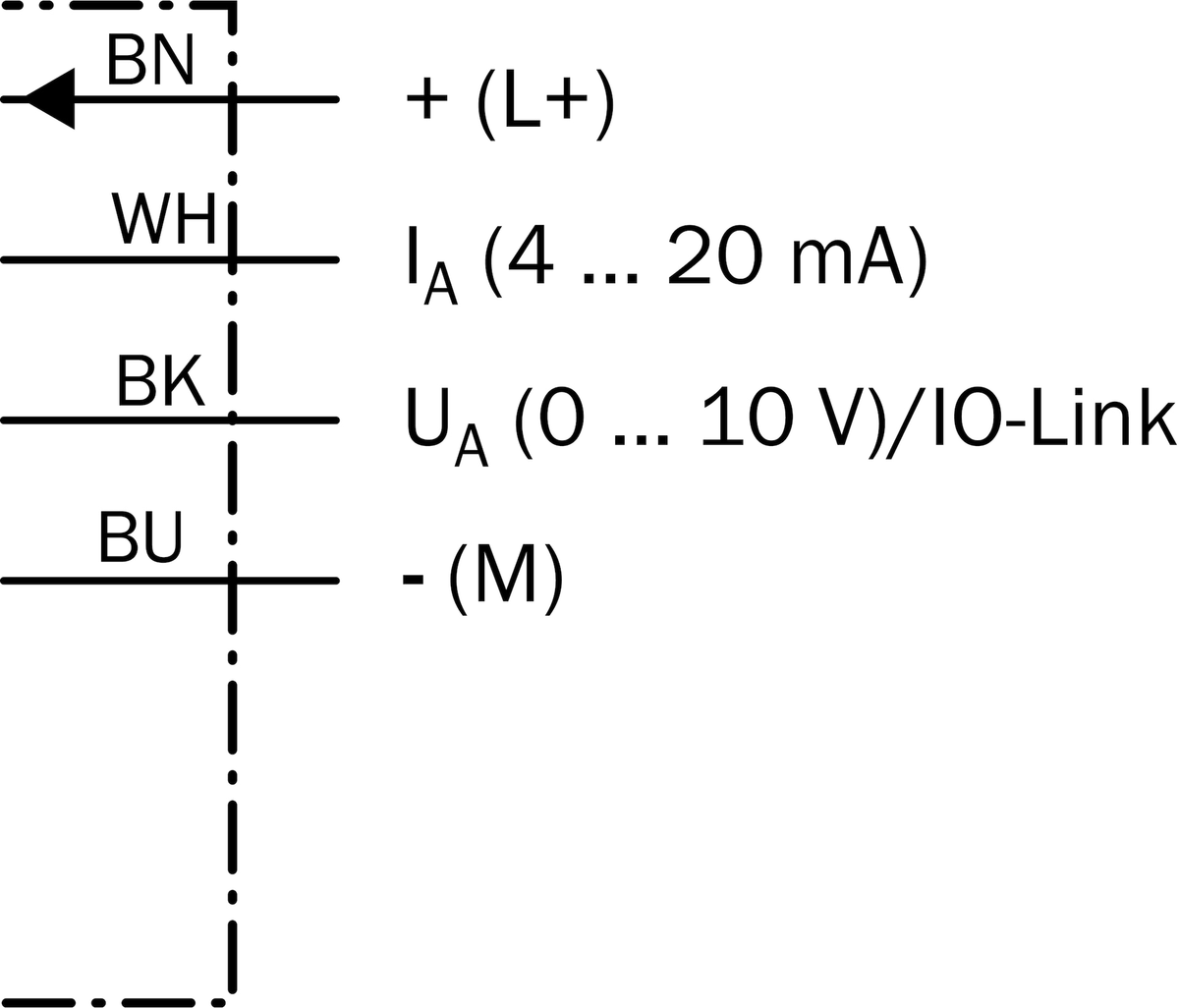

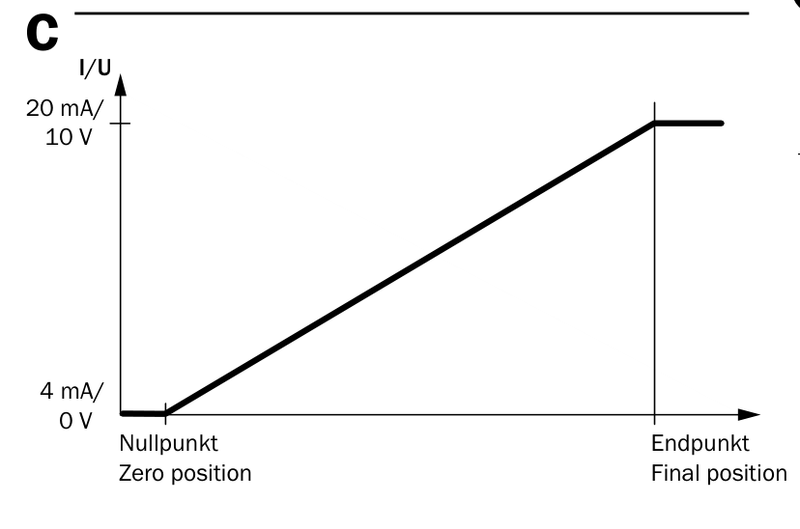

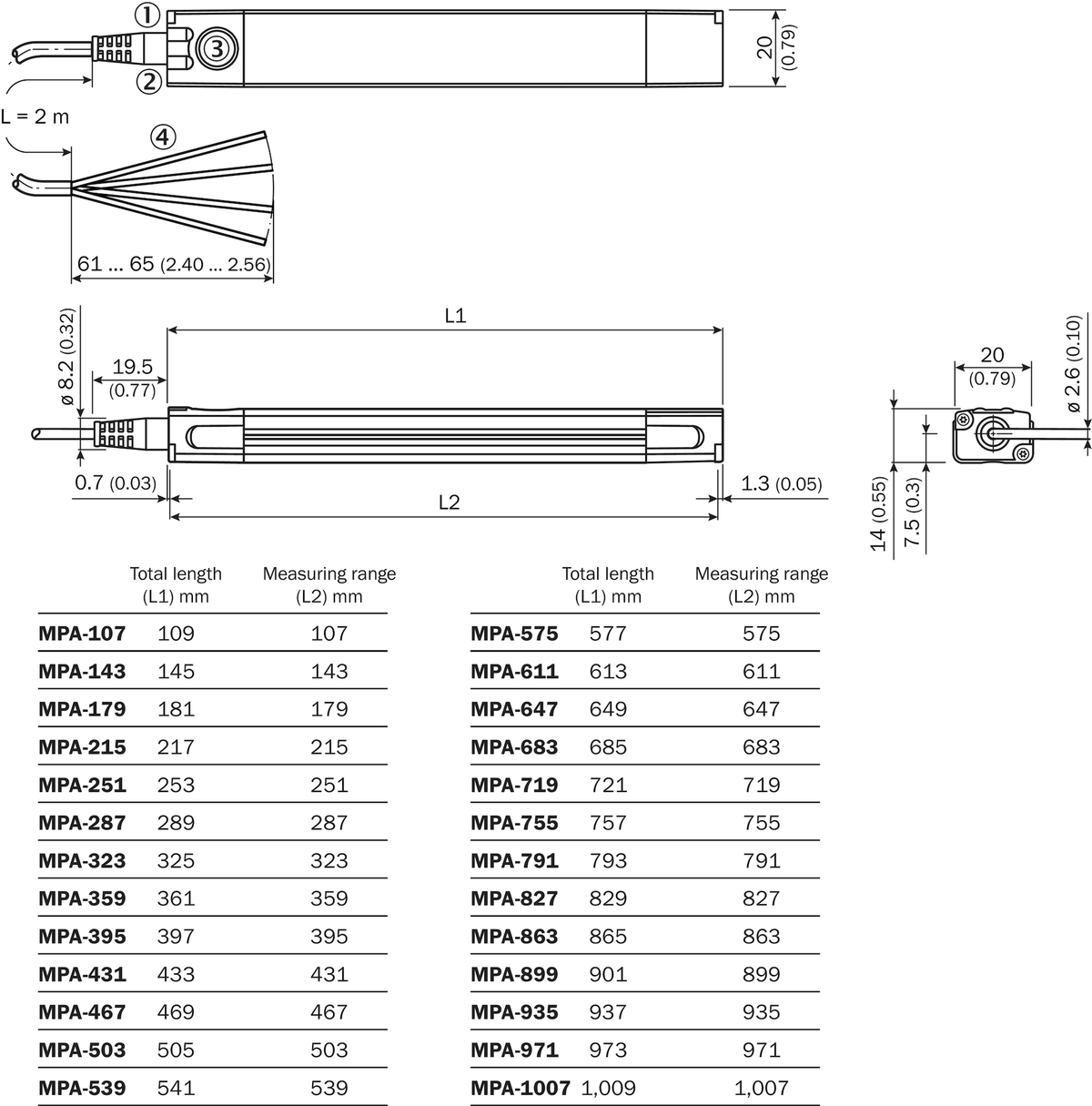

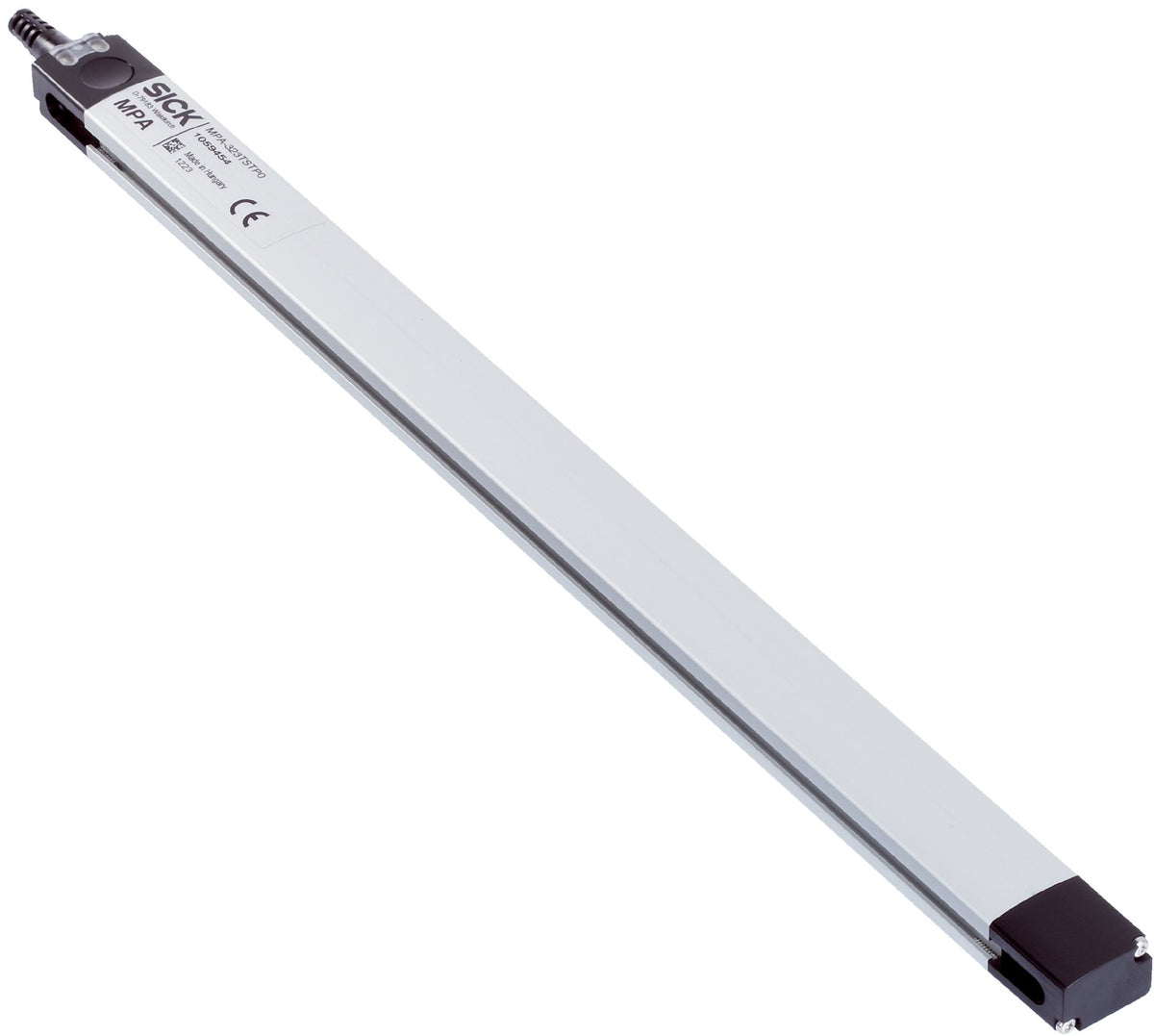

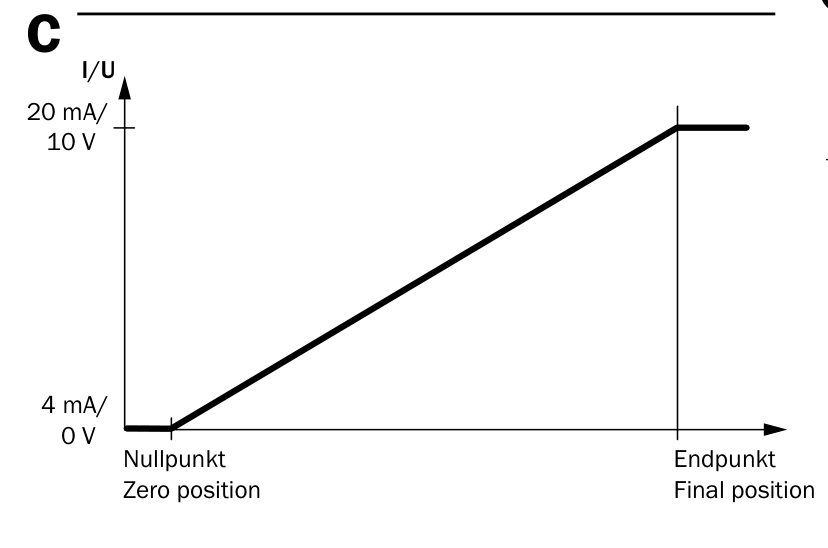

Sensor magnético de posición SICK MPA-503THTU0, familia MPA, para medición continua y sin contacto en cilindros neumáticos. Permite configurar el campo de medición y seleccionar salida de corriente, tensión o IO-Link. Verificar compatibilidad del cilindro, campo magnético y adaptadores de montaje en la documentación oficial. Galería con fotografía representativa, conexión, dimensiones y diagrama oficial de respuesta analógica. Los accesorios de montaje no se presuponen incluidos. Disponibilidad local sujeta a confirmación.

• Modelo: MPA-503THTU0
• Número de parte: 1059465
• Principio: Detección magnética de posición para cilindros
• Margen de medida: 503 mm ±1 mm
• Longitud de carcasa: 505 mm
• Salidas: Analógica e IO-Link
• Salida de tensión: 0–10 V
• Salida de corriente: 4–20 mA, activa por defecto
• Alimentación: 15–30 V DC
• Consumo: 35 mA sin carga
• Carga de corriente: ≤500 Ω a 24 V
• Carga de tensión: ≥2 kΩ
• Campo magnético requerido: 2–15 mT
• Resolución típica analógica: 0,03 % del rango completo, mínimo 0,06 mm
• Resolución IO-Link: 0,25 mm
• Error de linealidad típico: 0,5 mm a 25 °C
• Repetibilidad típica: 0,06 % del rango completo, mínimo 0,1 mm; a 25 °C y movimiento en una dirección
• Exploración típica: 1,15 ms en modo estándar, no IO-Link
• Interfaz: IO-Link V1.0.1, COM2, ciclo 2,3 ms, datos de proceso 16 bits
• Protección: IP65 / IP67 / IP68, clase III
• Temperatura ambiente: −20 a +70 °C
• Conexión: Cable PUR de 4 hilos, 2 m
• Precaución de cable: No deformar por debajo de 0 °C
• Carcasa: Aluminio y plástico
• Ajuste: Aprendizaje del campo de medición e IO-Link
