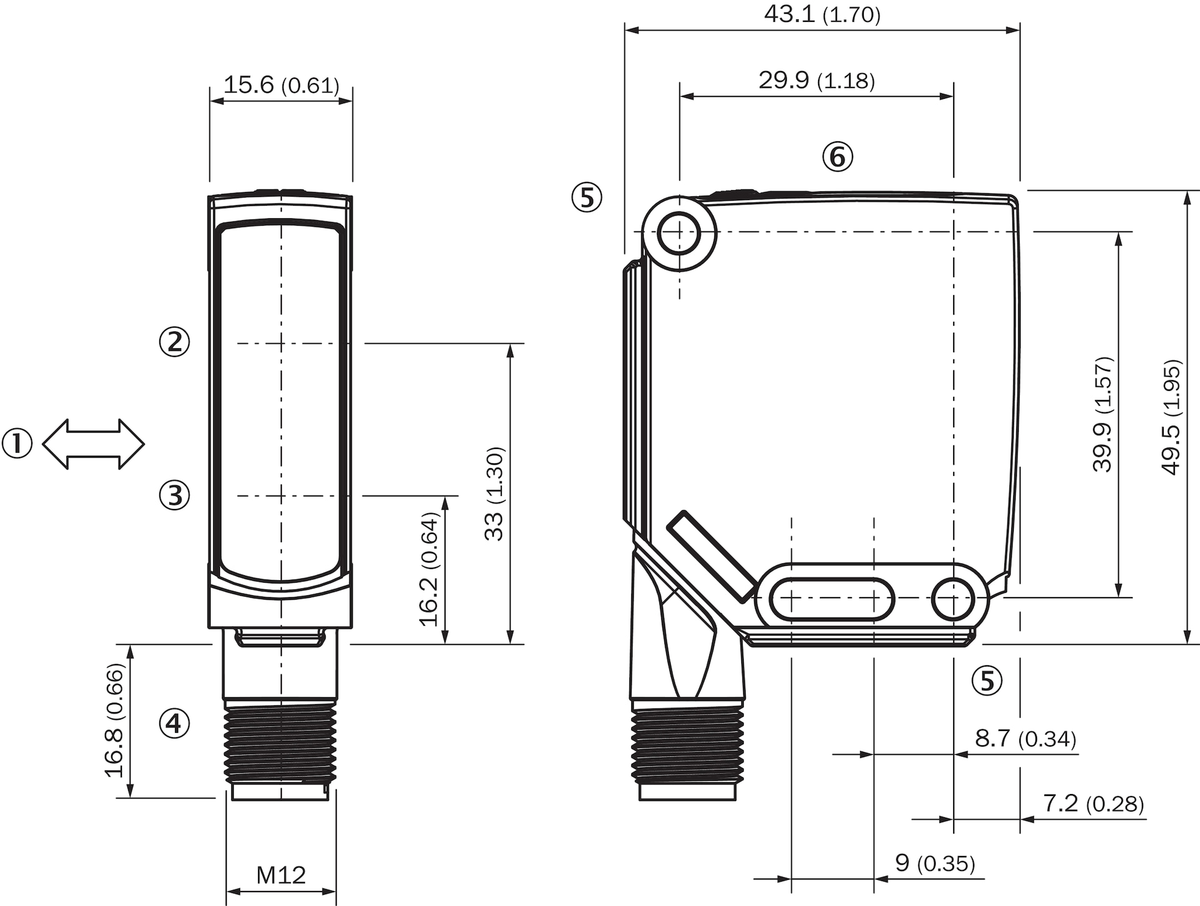

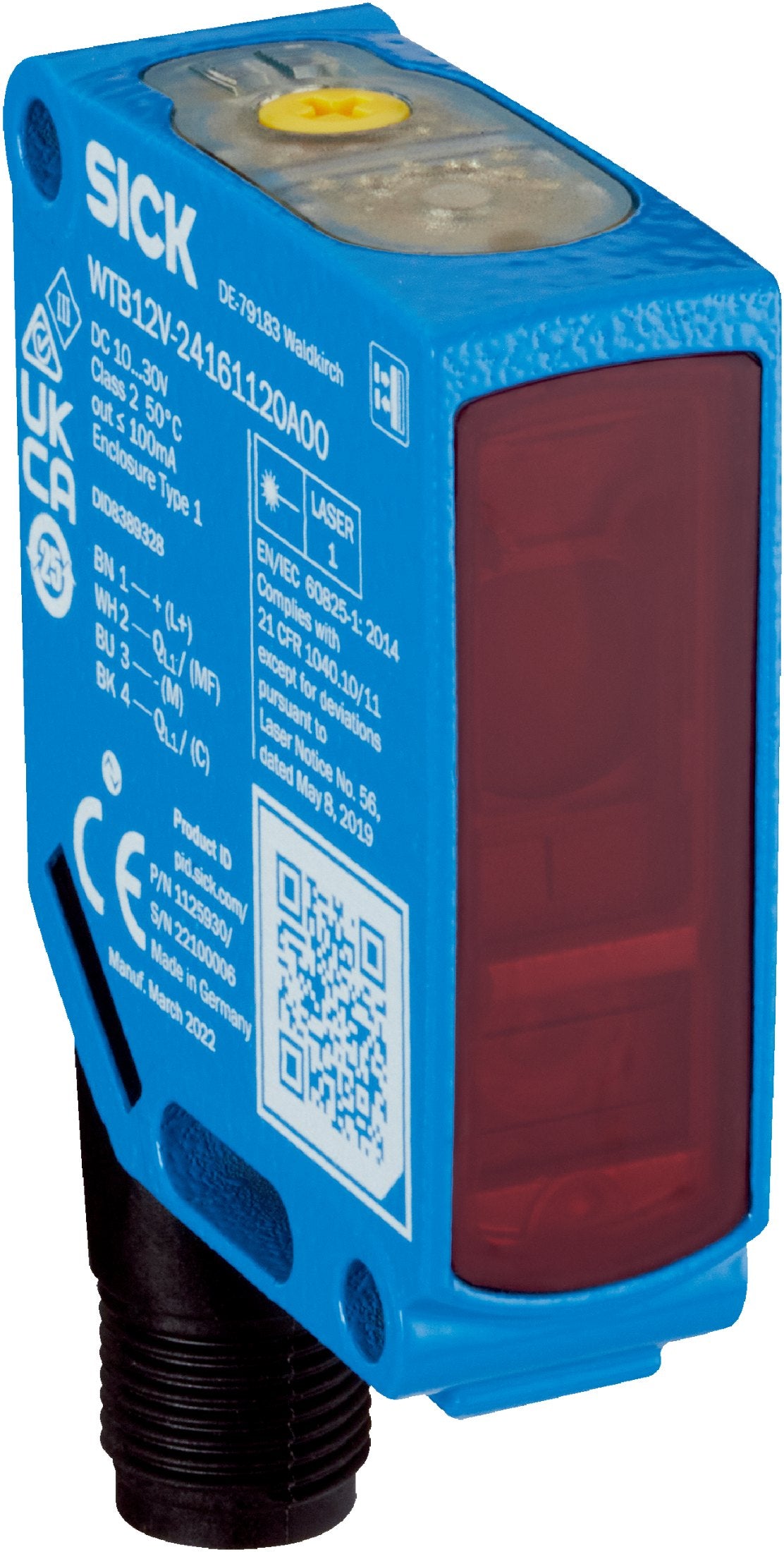

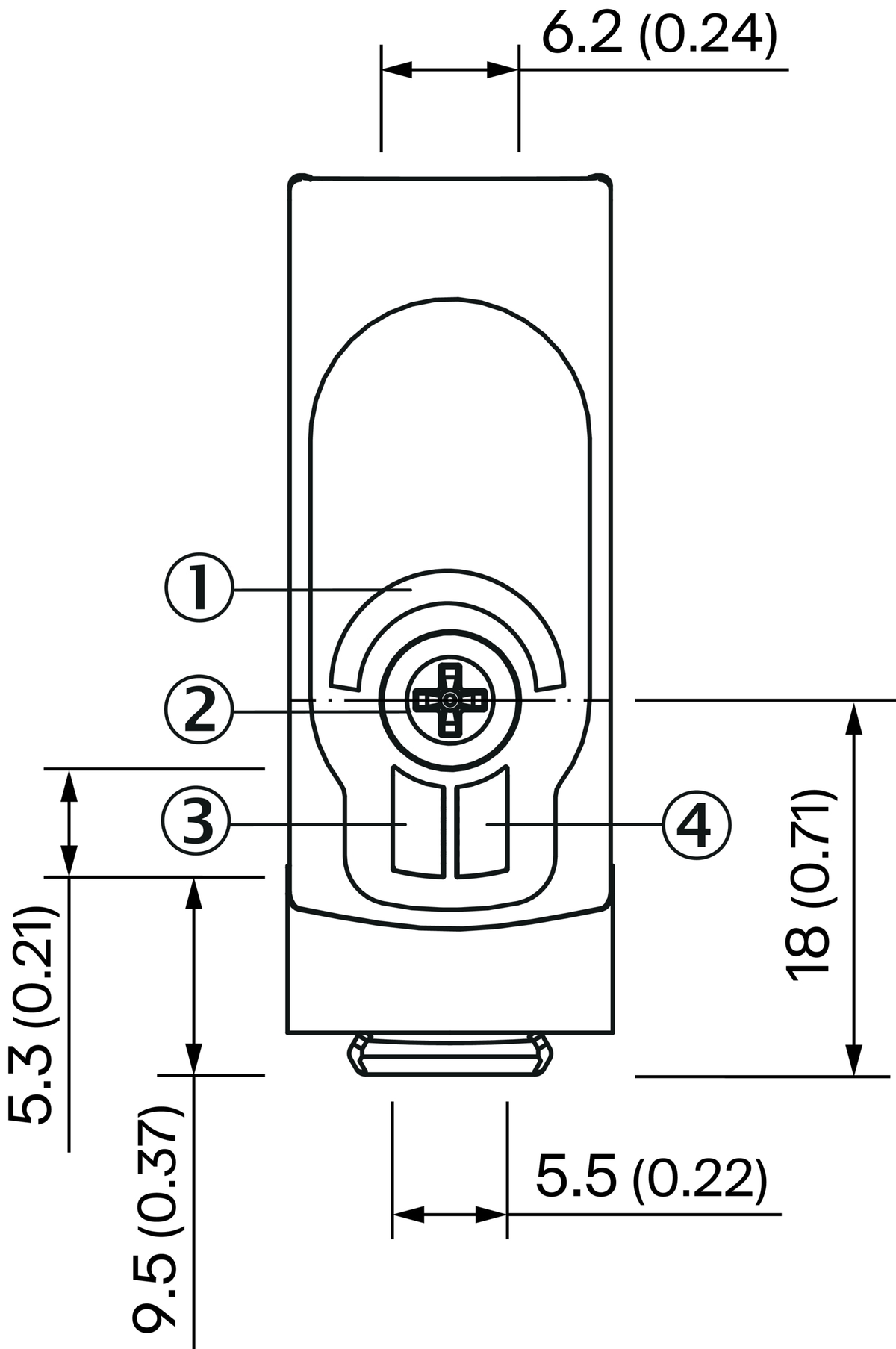

Sensor WTB12L-24161A20A00: fotocélula de detección sobre objeto, supresión de fondo. Galería con imagen representativa y diagramas oficiales de dimensiones, conexión y ajuste. Seleccionar según el reflector o material de referencia y las condiciones de alimentación y carga indicadas en el PDF. Disponibilidad local sujeta a confirmación.

• Modelo: WTB12L-24161A20A00
• Número de parte: 1126340
• Principio de detección: Fotocélula de detección sobre objeto
• Funcionamiento: Supresión de fondo
• Dimensiones An × Al × Pr: 15,6 mm x 49,5 mm x 43,1 mm
• Luz: Luz roja visible
• Longitud de onda: 655 nm
• Ajuste: BluePilot e IO-Link
• Alimentación: 10 V DC ... 30 V DC
• Salida: Dos salidas antivalentes push-pull PNP/NPN
• Conexión: Conector macho M12 de 4 polos
• Clase eléctrica: III
• Peso: Aprox. 77 g
• Protección: IP66 / IP67 / IP69 según EN 60529
• Temperatura de servicio: –20 °C ... +55 °C
• Tiempo de respuesta: ≤ 15 ms; condiciones del modo de conmutación según PDF
• Frecuencia de conmutación: 30 Hz; condiciones y modos según PDF
• Rango de detección: 80–1.200 mm sobre objeto con 90 % de reflectividad difusa
• Ajuste de supresión de fondo: 90–1.200 mm; rango recomendado para mejor rendimiento: 90–500 mm
• Fuente de luz: Láser rojo, clase 1 según EN/IEC 60825-1:2014
• Spot: 1,3 × 1,1 mm a 650 mm
• Objeto mínimo típico: 1,3 mm a 650 mm con 90 % de reflectividad difusa
• Corriente máxima de salida: ≤100 mA
• Consumo sin carga: ≤14 mA a 24 V
• Comunicación: IO-Link V1.1, COM2 38,4 kBaud, ciclo 2,3 ms, 16 bits
• Carcasa: Fundición inyectada de zinc, frontal PMMA
• Precalentamiento: <15 min con temperatura inferior a −10 °C

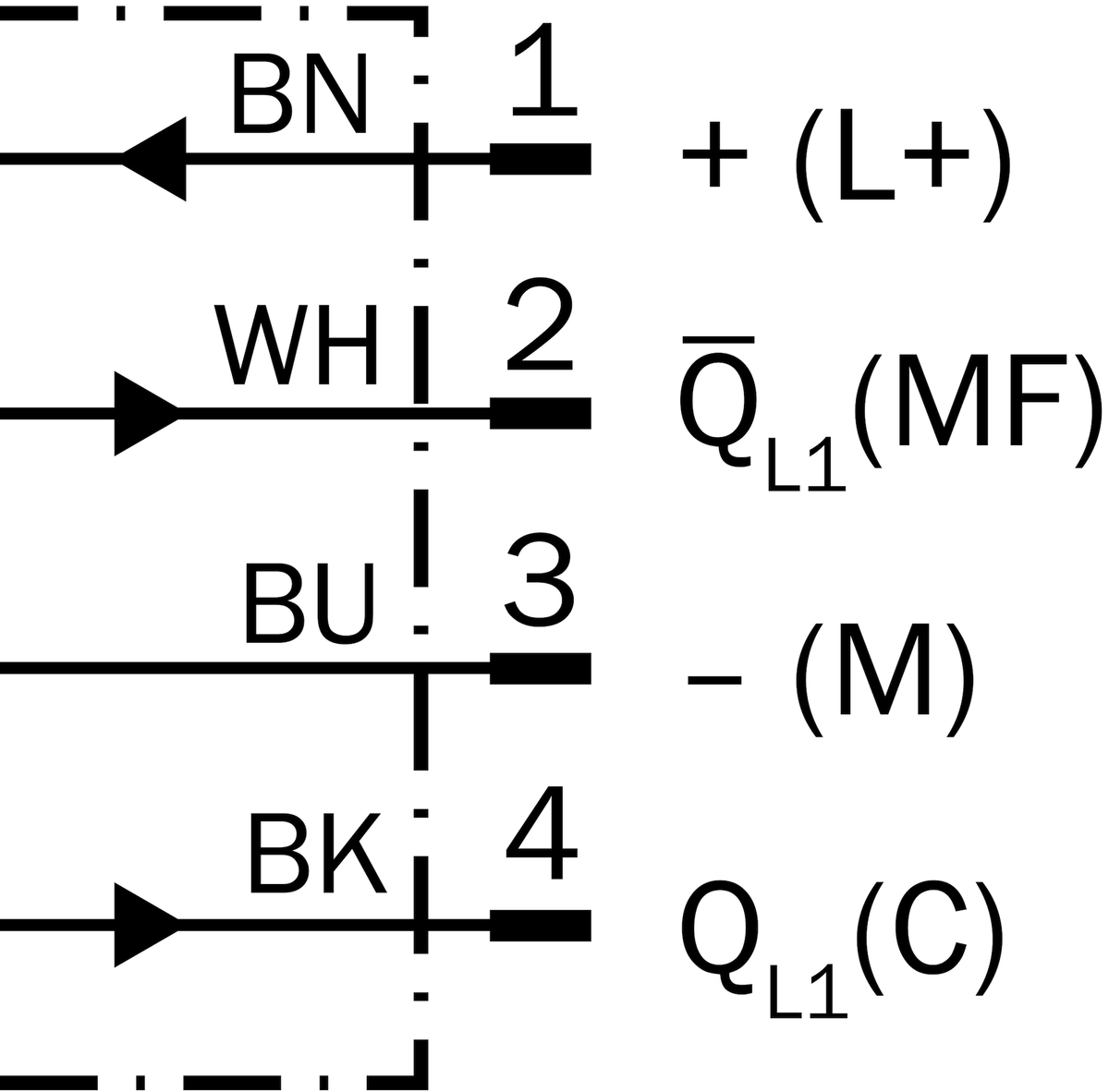

• Conexión de salidas: No conectar esta salida conmutada a otra salida; consultar asignación de pines del PDF

Descargar ficha técnica (PDF)
