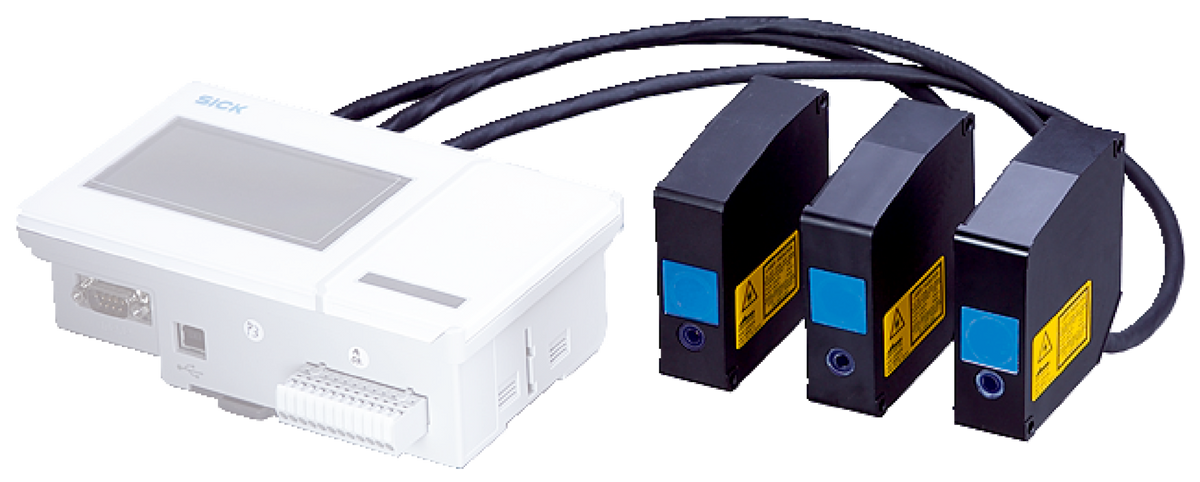

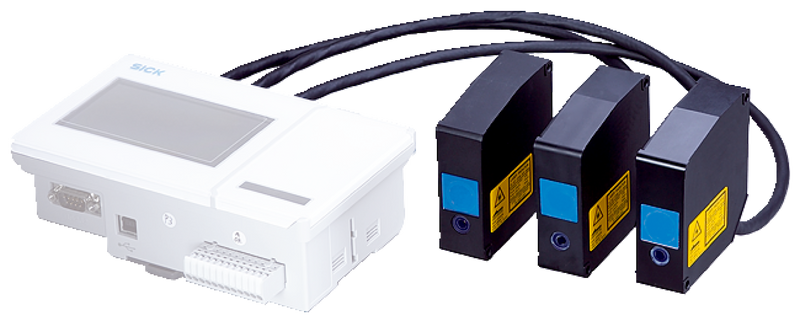

Cabezal sensor SICK OD Precision para medición de desplazamiento de 25 a 35 mm y medición del grosor de materiales transparentes de 0,9 a 5 mm. Utiliza láser rojo clase 2 y ofrece repetibilidad de 0,2 µm bajo las condiciones de referencia del fabricante. En reflexión especular el campo pasa a 23,6–28,6 mm. Puede trabajar mediante RS-422 de forma autónoma o con una unidad AOD5-P/N1; las salidas analógicas y digitales indicadas para el sistema requieren esa unidad opcional. Incluye cable de 0,5 m con conector macho. La foto oficial ilustra el sistema y muestra accesorios adicionales; esta referencia corresponde únicamente al cabezal sensor. Galería con dimensiones, conexión y curva de linealidad. Disponibilidad local sujeta a confirmación.

• Modelo: OD5-30W05
• Número de parte: 6035978
• Campo de medida: 25 a 35 mm
• Campo con reflexión especular: 23,6 a 28,6 mm
• Repetibilidad: 0,2 µm en condiciones de referencia del PDF

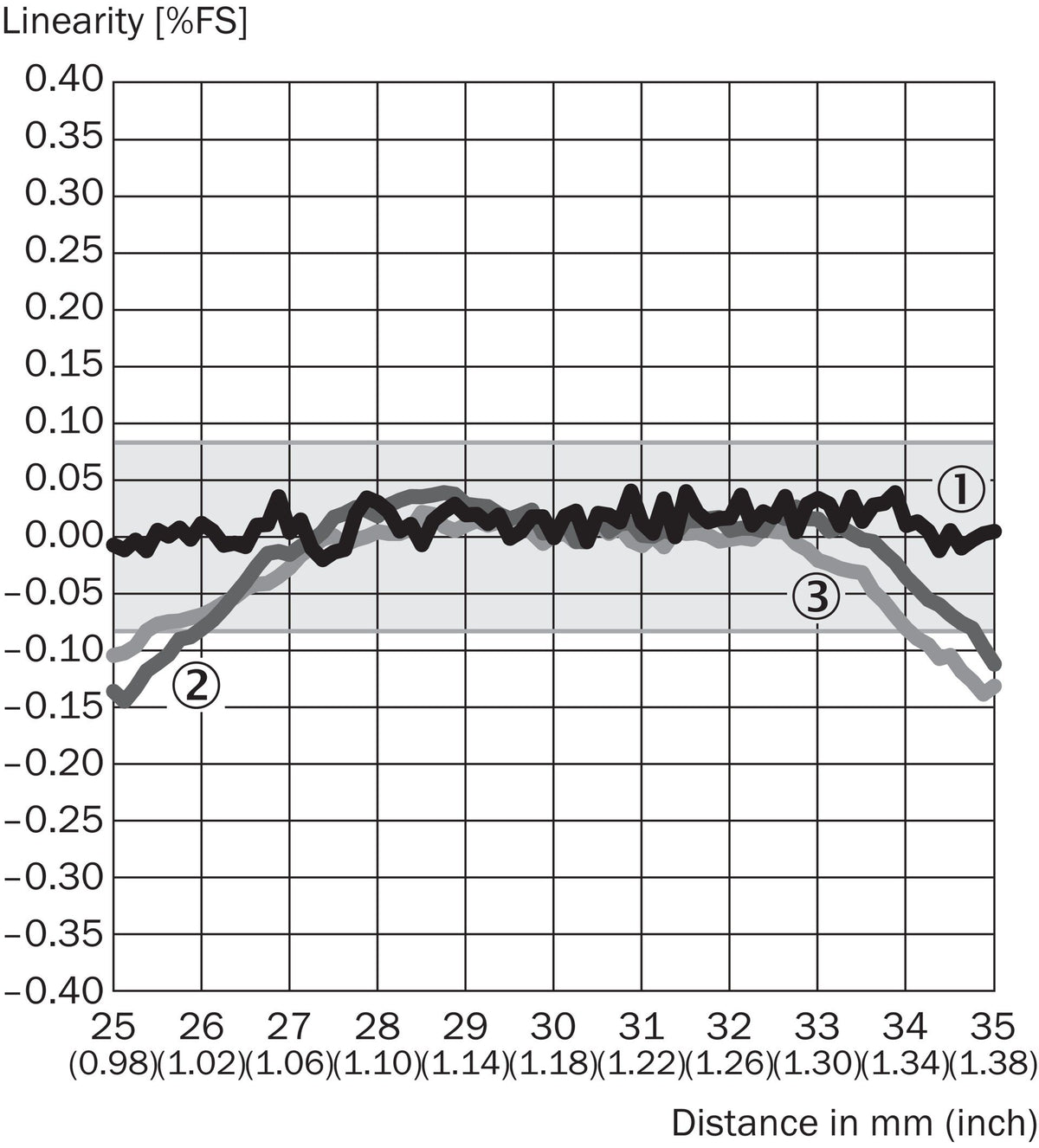

• Linealidad: Difuso ±8 µm; reflectante ±4 µm, según condiciones del PDF
• Medición de espesor transparente: 0,9 a 5 mm
• Láser: Rojo, 658 nm, clase 2
• Punto luminoso: 260 × 1.000 µm a 30 mm
• Frecuencia de medición: Hasta 10 kHz
• Interfaz propia: RS-422
• Unidad opcional: AOD5-P/N1
• Alimentación: 12 a 24 V DC; tolerancias según PDF

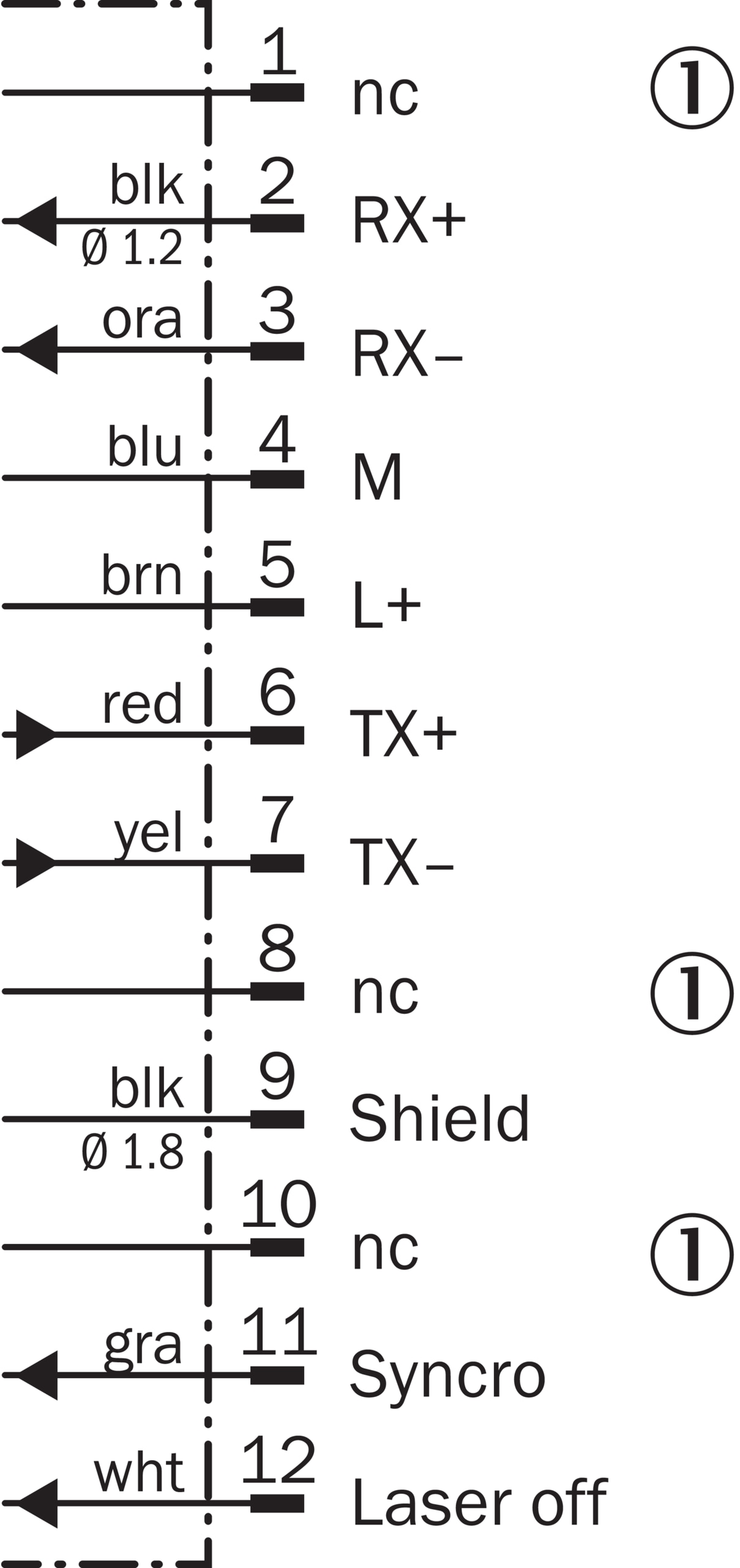

• Conexión: Cable 0,5 m con conector Hirose de 12 polos

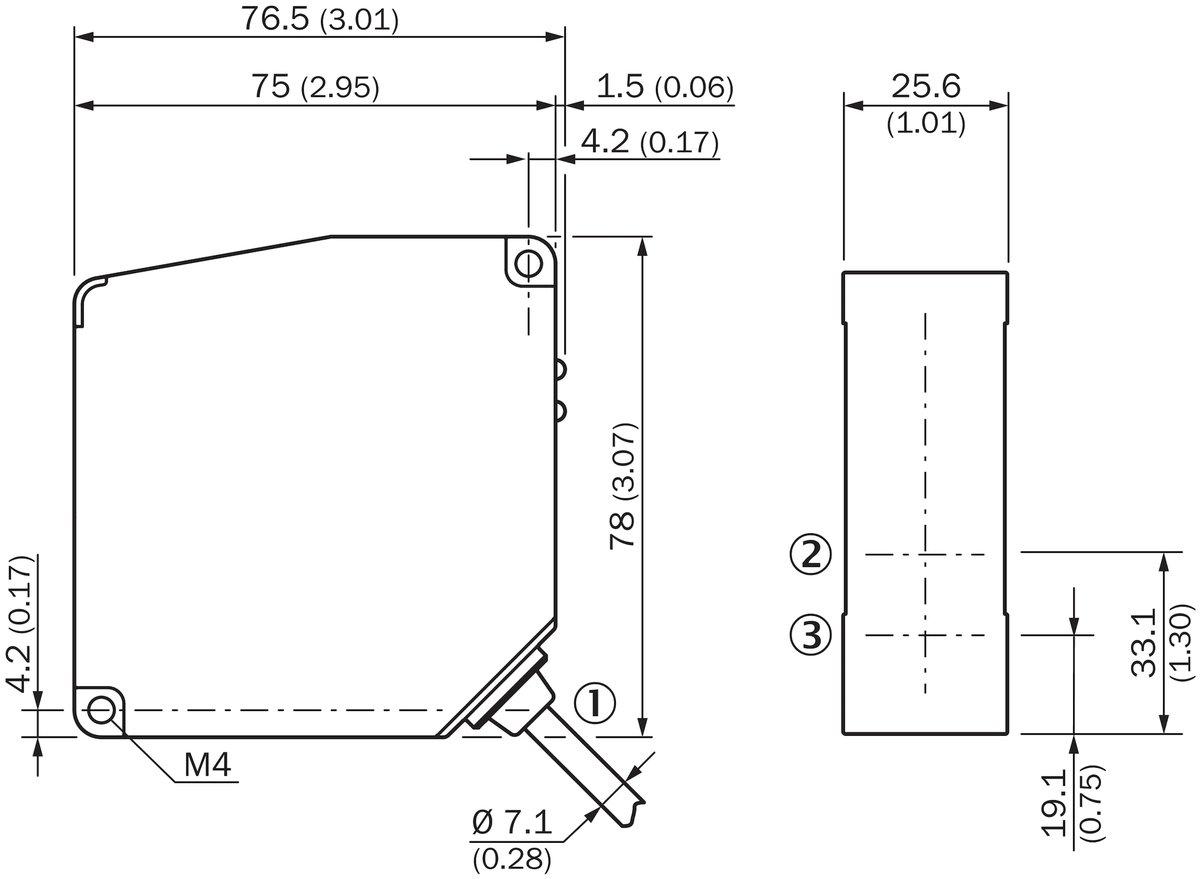

• Dimensiones: 29 × 78 × 75 mm
• Carcasa: Aluminio
• Protección: IP67
• Temperatura ambiente: −10 a +50 °C

Descargar ficha técnica (PDF)
