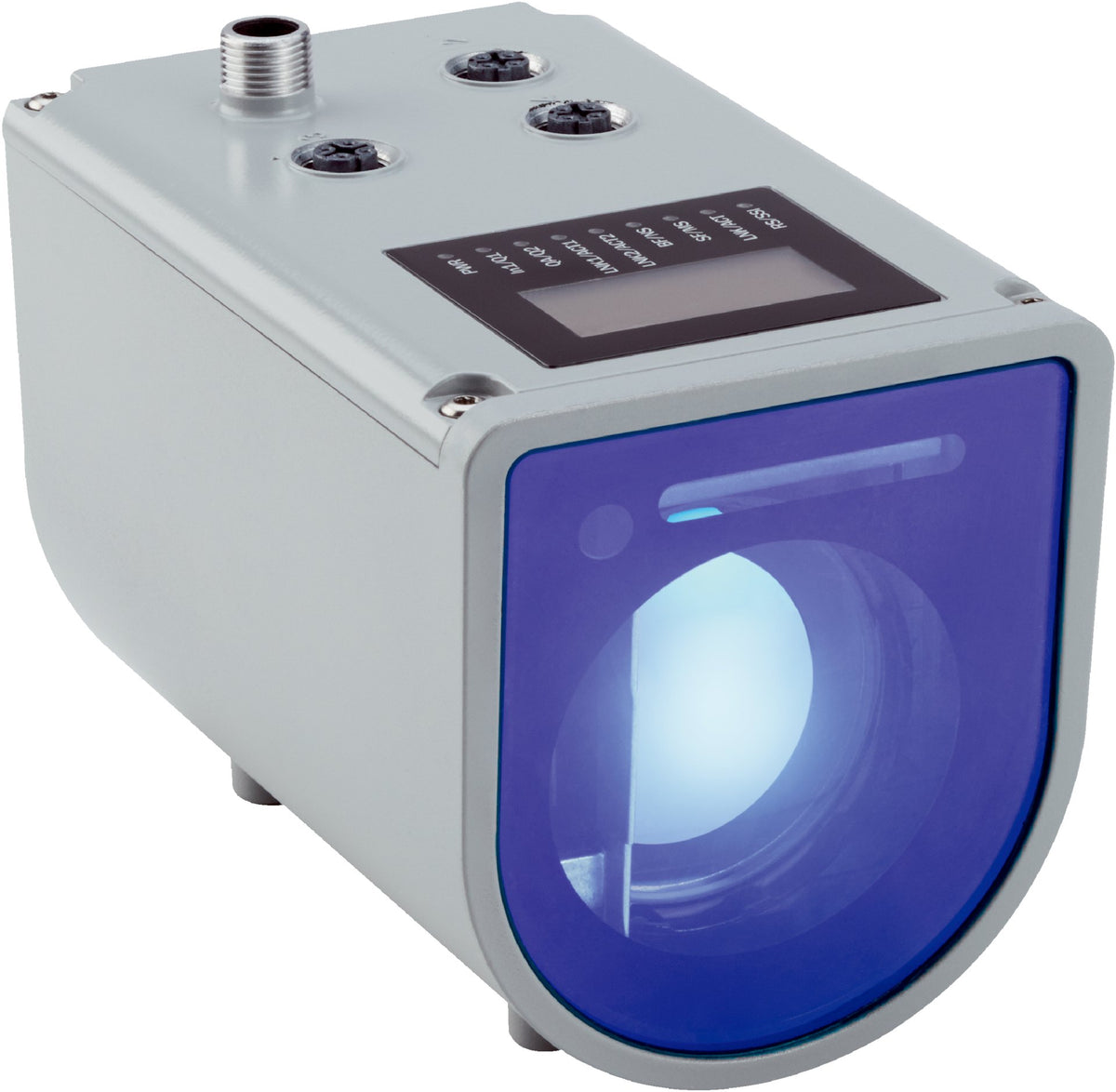

Sensor láser de distancia SICK DL1000-S11110 por tiempo de vuelo. Medición sobre reflector Diamond Grade. Consultar condiciones de alcance, precisión e interfaces en la ficha técnica oficial. Fotografía representativa y diagramas del fabricante. Disponibilidad local sujeta a confirmación.

• Modelo: DL1000-S11110
• Número de parte: 1100075
• Objeto de medición: Reflector Diamond Grade
• Principio: HDDM+

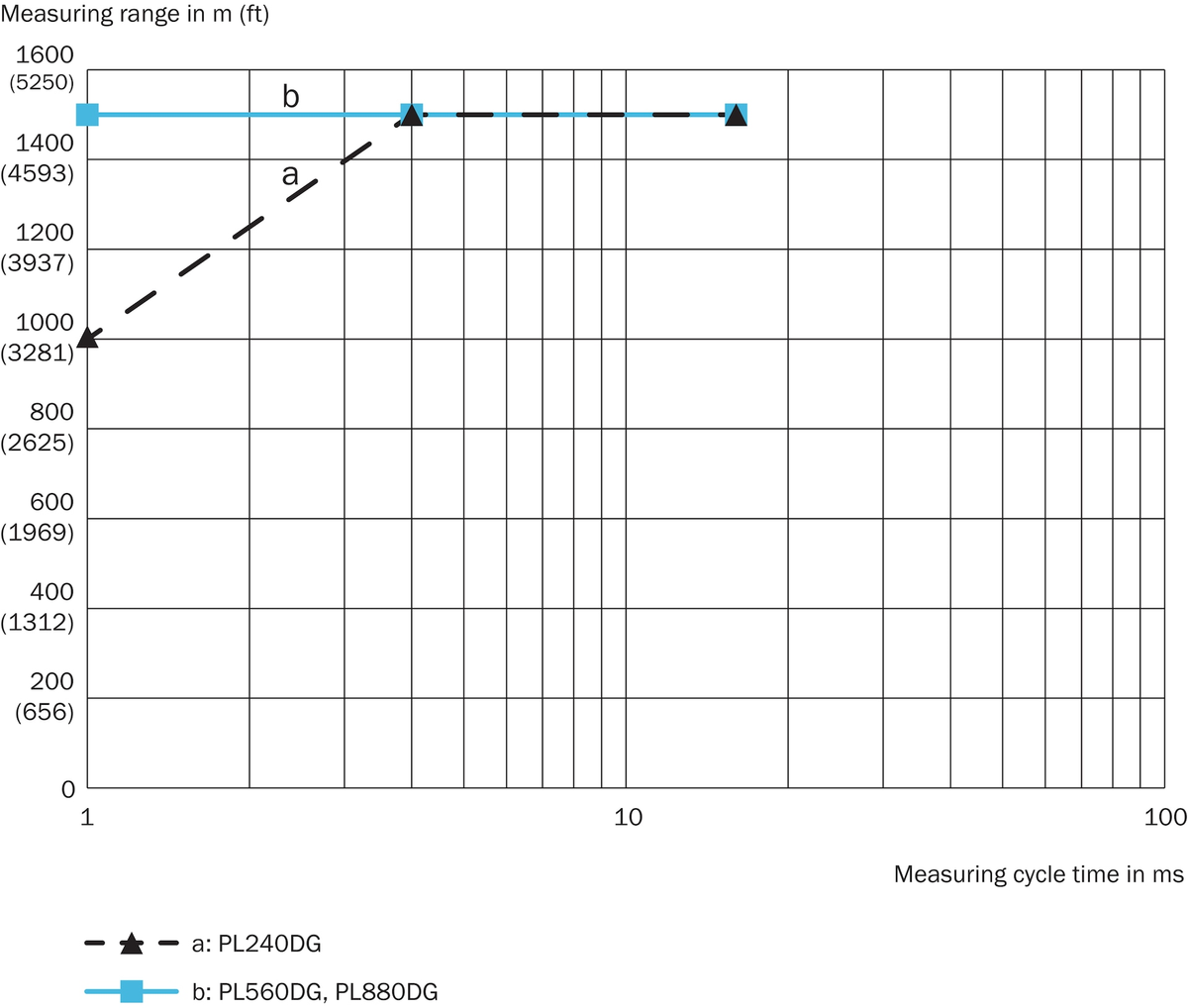

• Campo de medición: 0,2–1500 m; depende del tamaño del reflector y del ciclo de medición; consultar diagrama
• Resolución de interfaz: 1–100.000 µm, regulable
• Repetibilidad: ≥1 mm (1 σ), ambiente constante y precalentamiento >15 min; depende del filtro y ciclo
• Precisión típica: ±15 mm a +23 °C y tras precalentamiento >15 min
• Tiempo de respuesta: 3–384 ms según filtro y ciclo
• Ciclo de medición: 1 / 4 / 16 ms
• Láser: Clase 1
• Comunicación: EtherNet/IP, Ethernet TCP/IP, RS-422 conmutable a SSI
• E/S configurables: In1/Q1: entrada o salida digital; QA/Q2: salida analógica o digital
• Salida digital: 0–2 push-pull PNP/NPN, ≤100 mA
• Salida analógica: 4–20 mA, 16 bits; carga máxima (Vs−7 V)/21,5 mA
• Alimentación: 18–30 V DC
• Consumo con carga externa: ≤22 W sin calefacción; ≤35 W con calefacción
• Inicialización: >30 s
• Protección: IP65 / IP67 con contraconector adecuado enchufado
• Dimensiones: 84 × 104,4 × 140,5 mm
• Carcasa: Aleación de aluminio AlSi12, frontal de vidrio
• Peso: 1000 g
• Temperatura de servicio: −40 a +55 °C; hasta +95 °C con carcasa refrigerante
• Arranque a −40 °C: Calentamiento típico de 20 min a 24 V
• Indicación: Pantalla gráfica táctil resistiva y LED de estado
