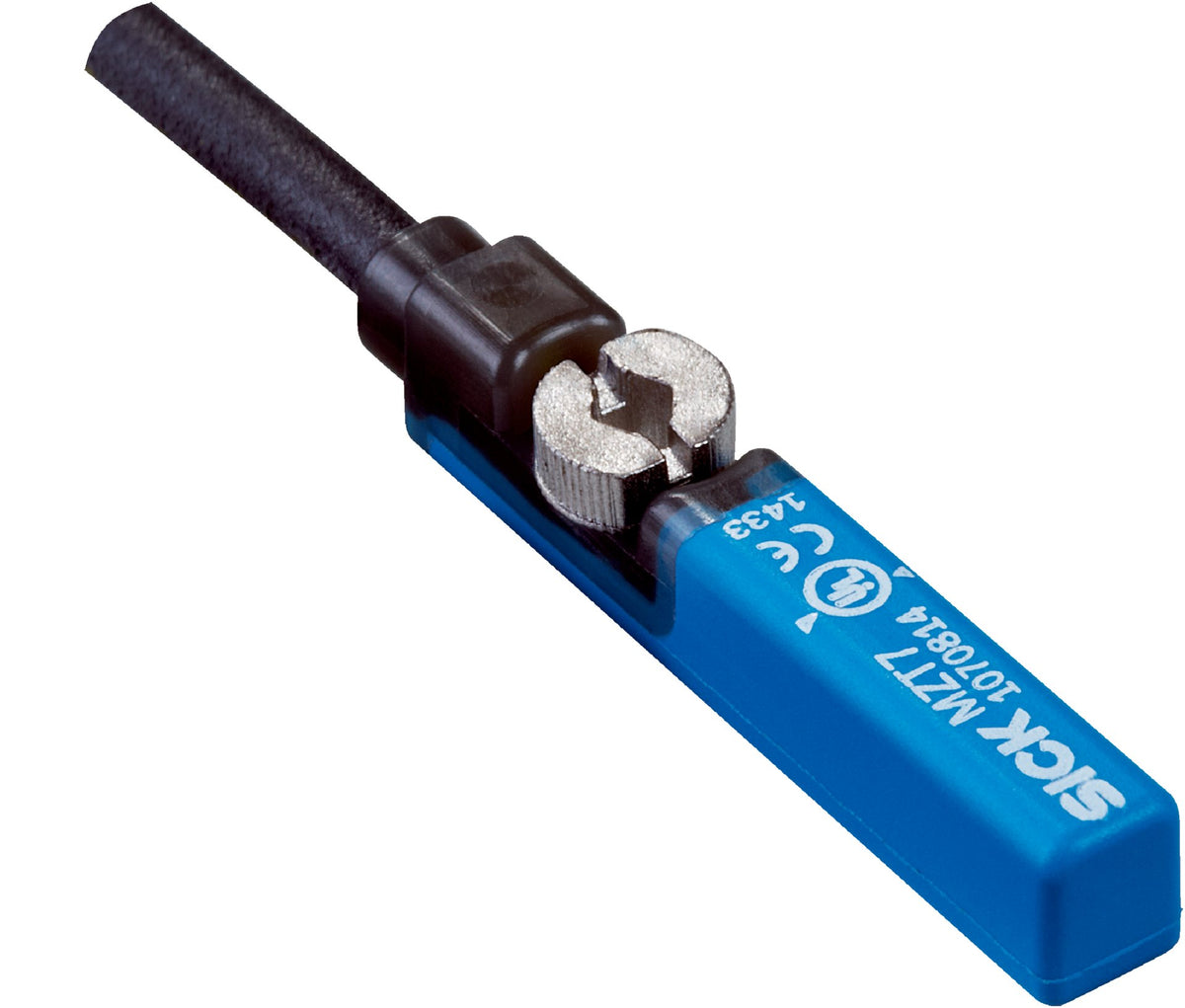

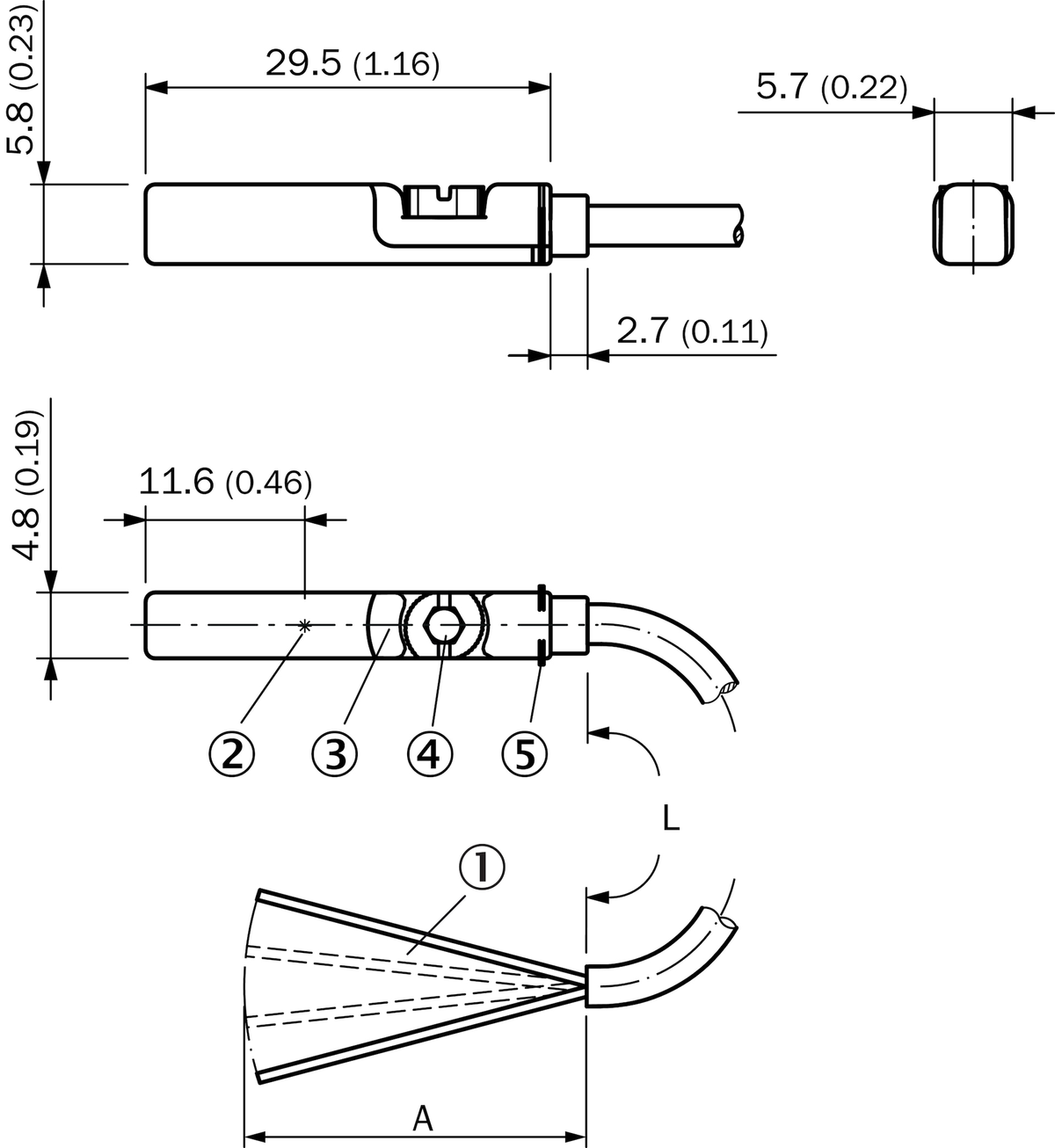

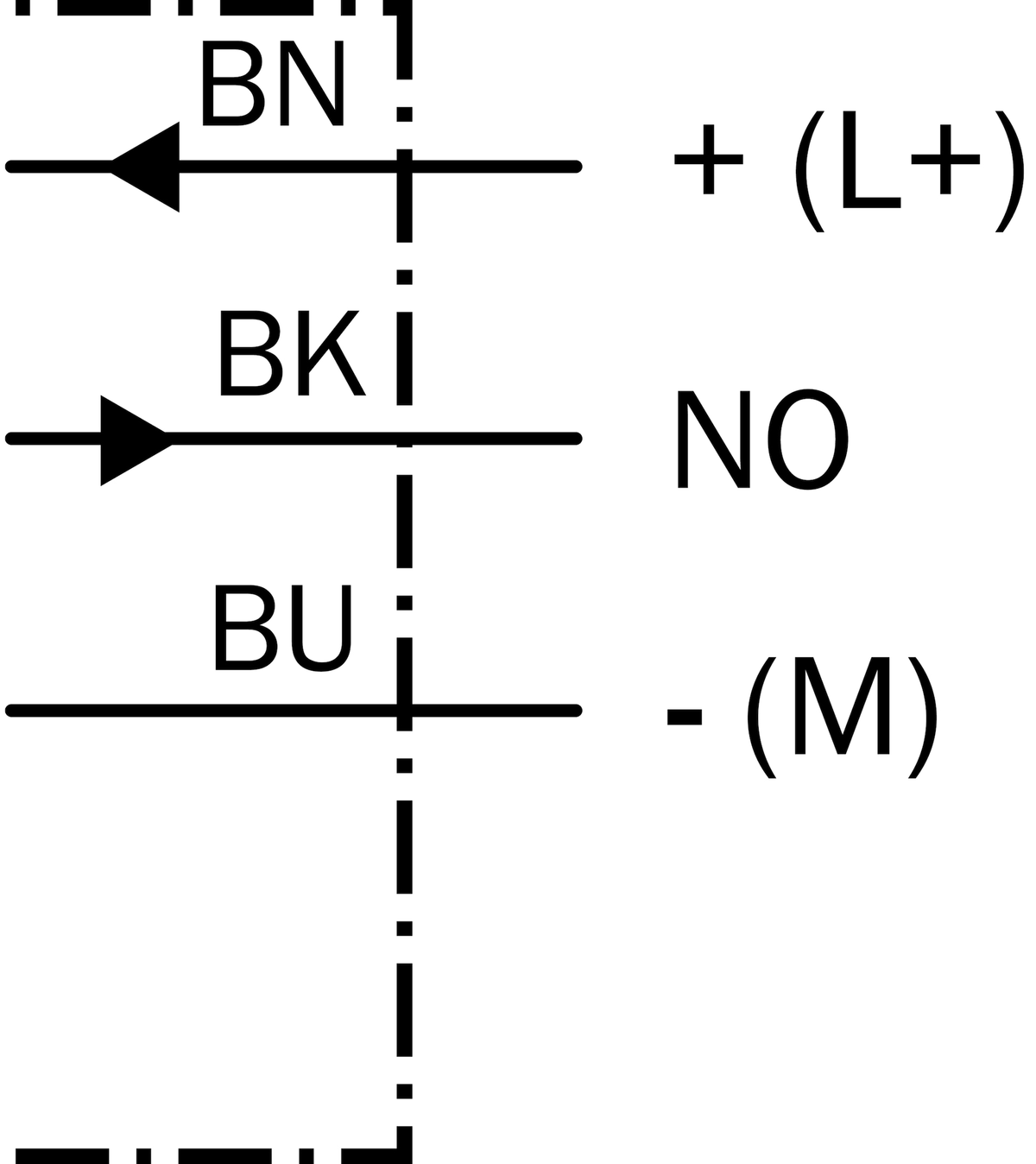

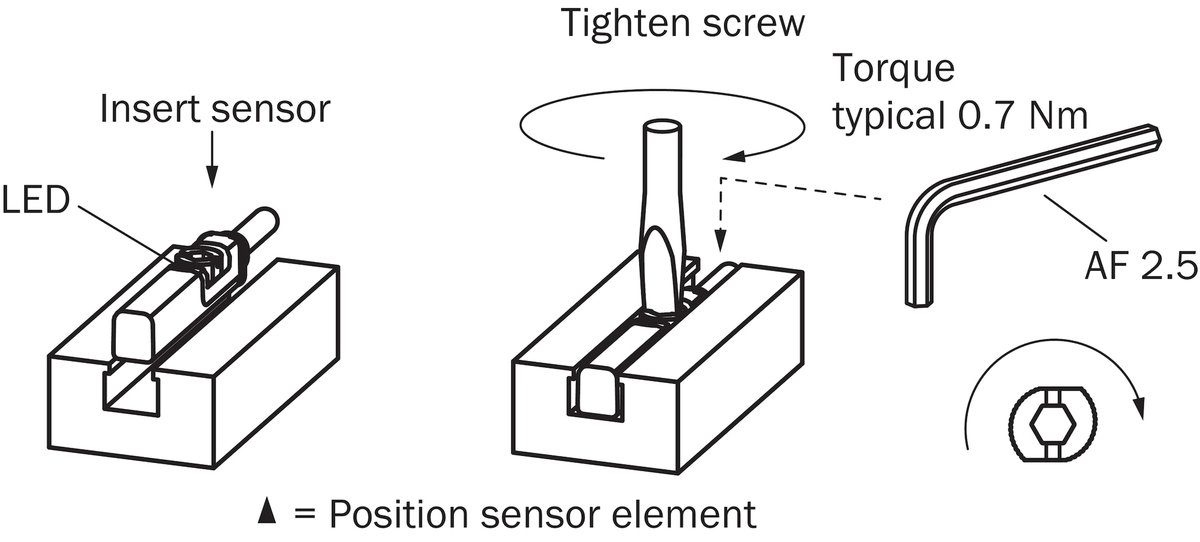

Sensor para cilindros MZT7-03VPS-KW0, para ranura en T, con salida PNP normalmente abierta. Detecta sin contacto la posición del pistón mediante su campo magnético. Cable PVC de 2 m, tres hilos, extremo libre. Galería con imagen representativa y diagramas oficiales de dimensiones, conexión e instalación. Para otros cilindros, comprobar el adaptador compatible en la documentación del fabricante. Disponibilidad local sujeta a confirmación.

• Modelo: MZT7-03VPS-KW0
• Número de parte: 1070838
• Montaje: Ranura en T; otras estructuras mediante adaptador adecuado
• Longitud de carcasa: 29,5 mm
• Salida: PNP, normalmente abierto, DC de 3 hilos
• Frecuencia de conmutación: 1.000 Hz
• Alimentación: 10–30 V DC
• Consumo sin carga: 8 mA
• Caída de tensión: ≤2 V
• Corriente permanente: ≤100 mA
• Protección: IP65 / IP67, clase III
• Sensibilidad típica: 3 mT
• Sobrecarrera típica: 10 mm; recorrido del imán mientras se mantiene la señal de conmutación
• Histéresis típica: <0,8 mT
• Reproducibilidad: ≤0,1 mT con tensión y temperatura constantes
• Conexión: Cable PVC de 2 m, tres hilos, extremo libre
• Temperatura de servicio: −30 a +70 °C
• Protecciones eléctricas: Inversión de polaridad y cortocircuito
• Indicador: LED de estado de conmutación
• Aprendizaje: No
• Materiales: Carcasa plástica; cable PVC de Ø2,9 mm, conductores de 0,12 mm²
• Radio de curvatura: Fijo: >10 diámetros; en movimiento: >15 diámetros
