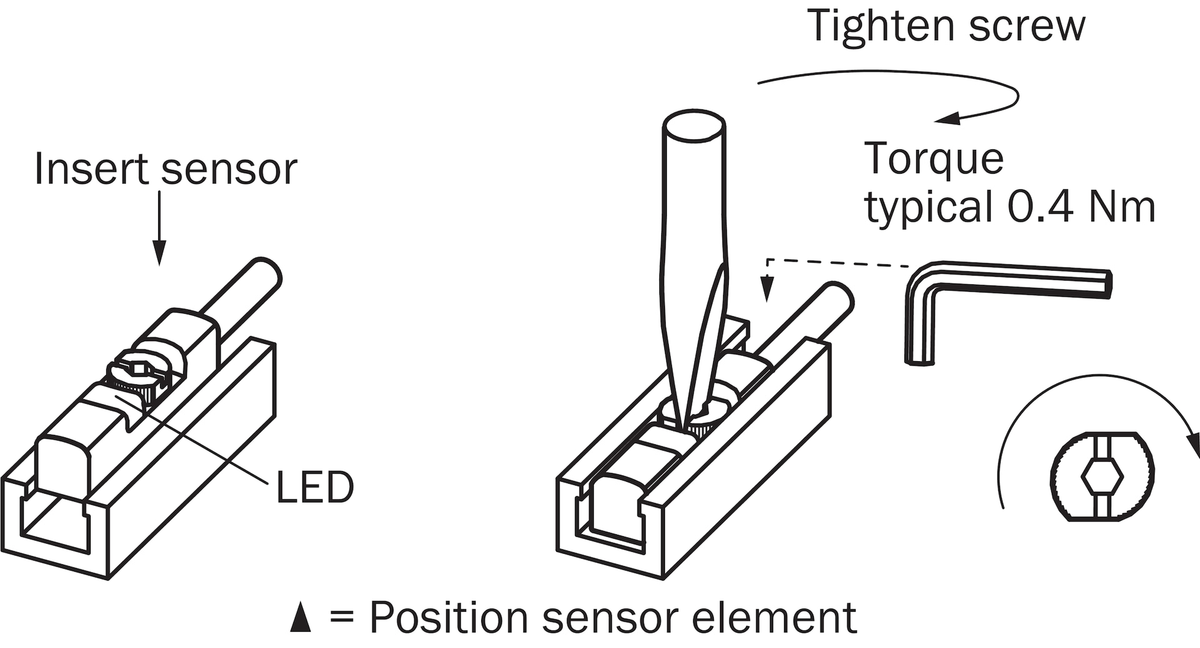

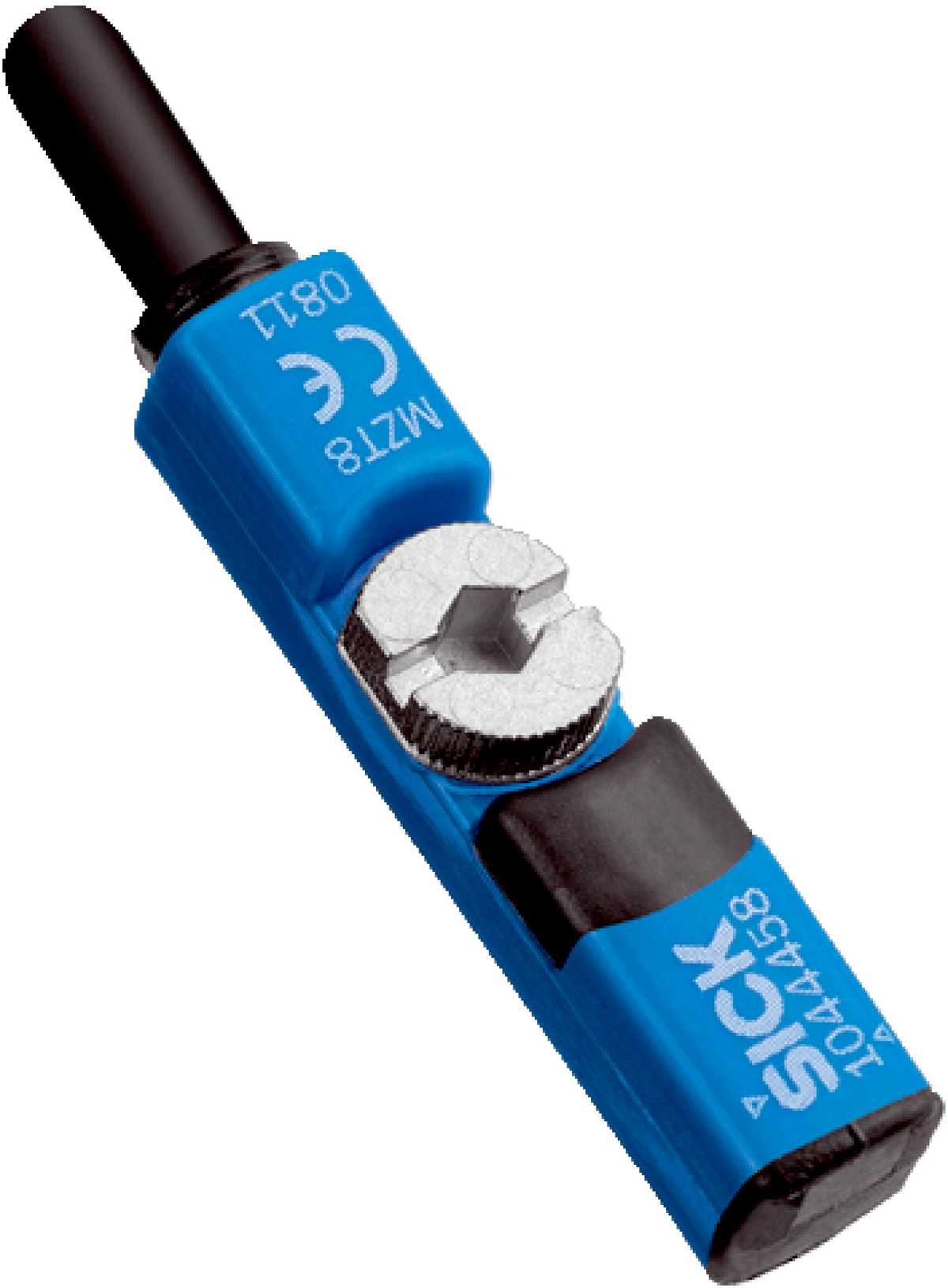

Sensor para cilindros MZT8-03VPS-KQ0, para ranura en T, con salida PNP normalmente abierta. Detecta sin contacto la posición del pistón mediante su campo magnético. Cable de 0,3 m con conector macho M12 de 4 polos. Galería con imagen representativa y diagramas oficiales de dimensiones, conexión e instalación. Para otros cilindros, comprobar el adaptador compatible en la documentación del fabricante. Disponibilidad local sujeta a confirmación.

• Modelo: MZT8-03VPS-KQ0
• Número de parte: 1044460
• Montaje: Ranura en T; otras estructuras mediante adaptador adecuado

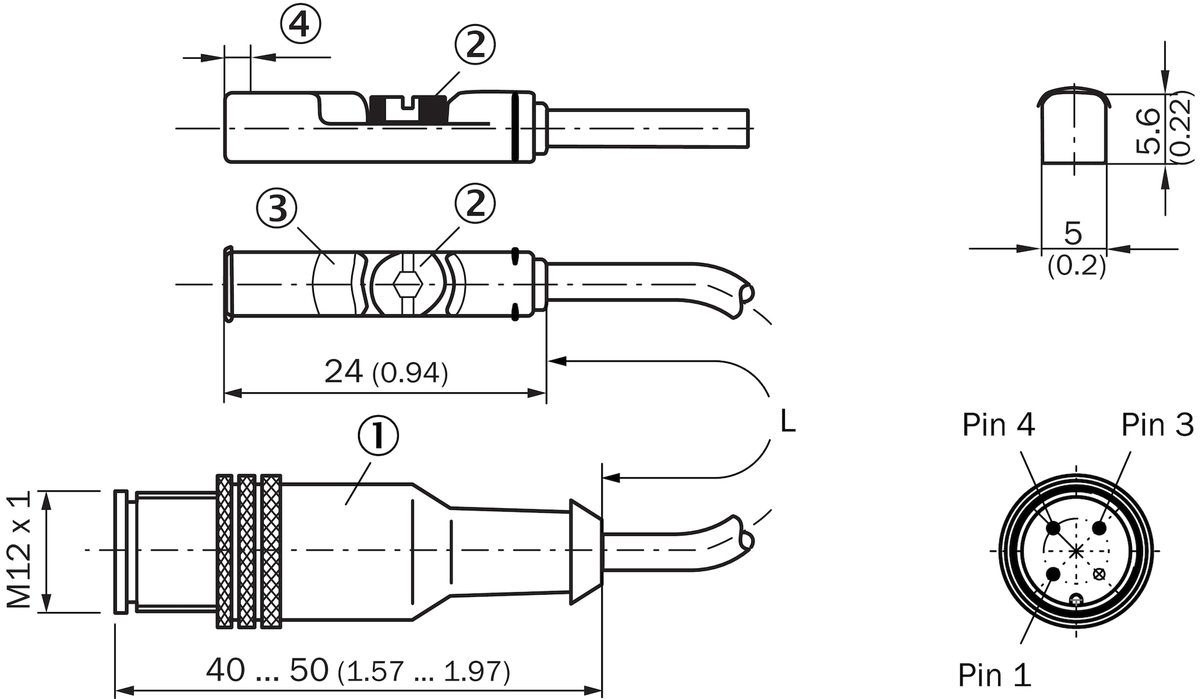

• Longitud de carcasa: 24 mm

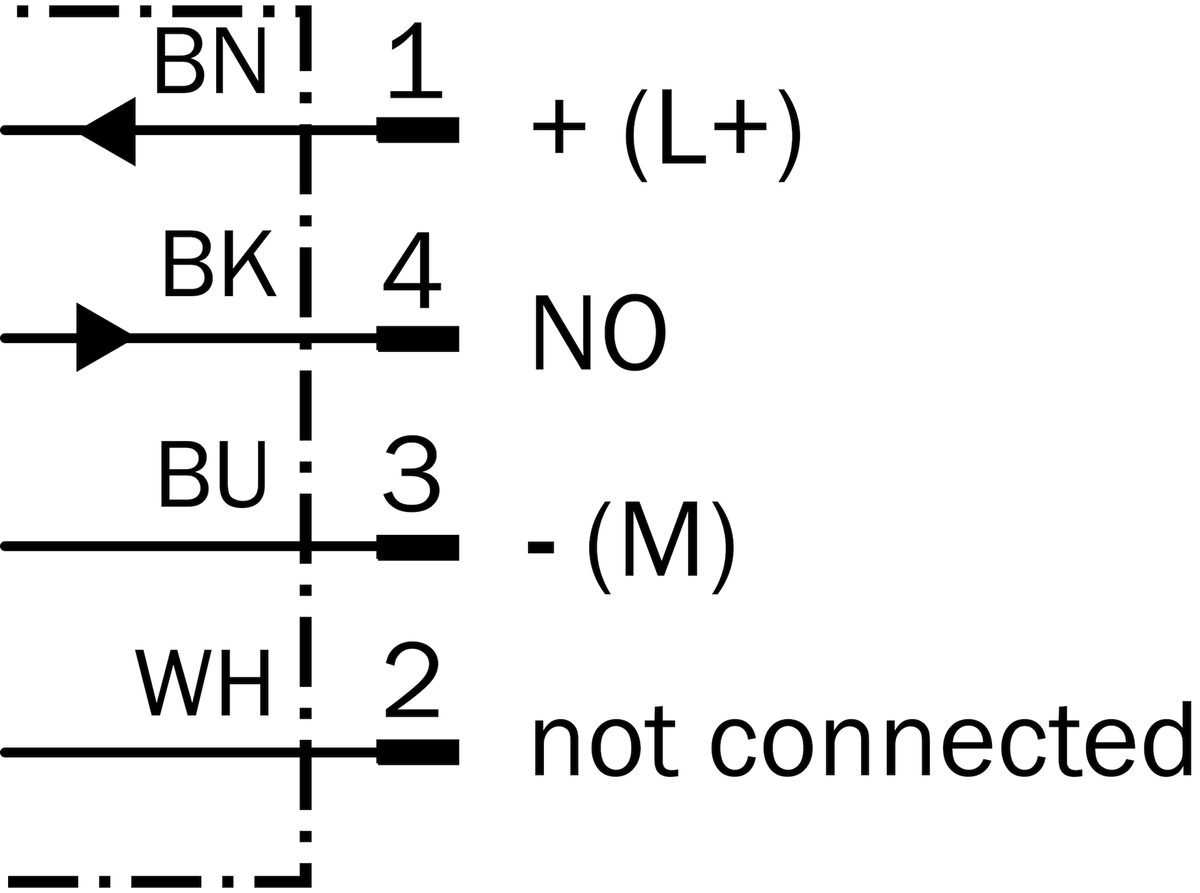

• Salida: PNP, normalmente abierto, DC de 3 hilos
• Frecuencia de conmutación: 1.000 Hz
• Alimentación: 10–30 V DC
• Consumo sin carga: 10 mA
• Caída de tensión: ≤2,2 V
• Corriente permanente: ≤200 mA
• Protección: IP67 / IP68, clase III
• Sensibilidad típica: 2,6 mT
• Sobrecarrera típica: 3 mm; recorrido del imán mientras se mantiene la señal de conmutación
• Histéresis típica: 0,7 mT
• Reproducibilidad: ≤0,1 mT con tensión y temperatura constantes
• Conexión: Cable de 0,3 m con conector macho M12 de 4 polos
• Temperatura de servicio: −30 a +80 °C
• Protecciones eléctricas: Inversión de polaridad y cortocircuito
• Indicador: LED de estado de conmutación
• Aprendizaje: No
• Materiales: Carcasa PA12; cable PUR de Ø2,9 mm, conductores de 0,14 mm²
• Instalación del cable: Apto para cadena portacables según condiciones del PDF; salida axial
