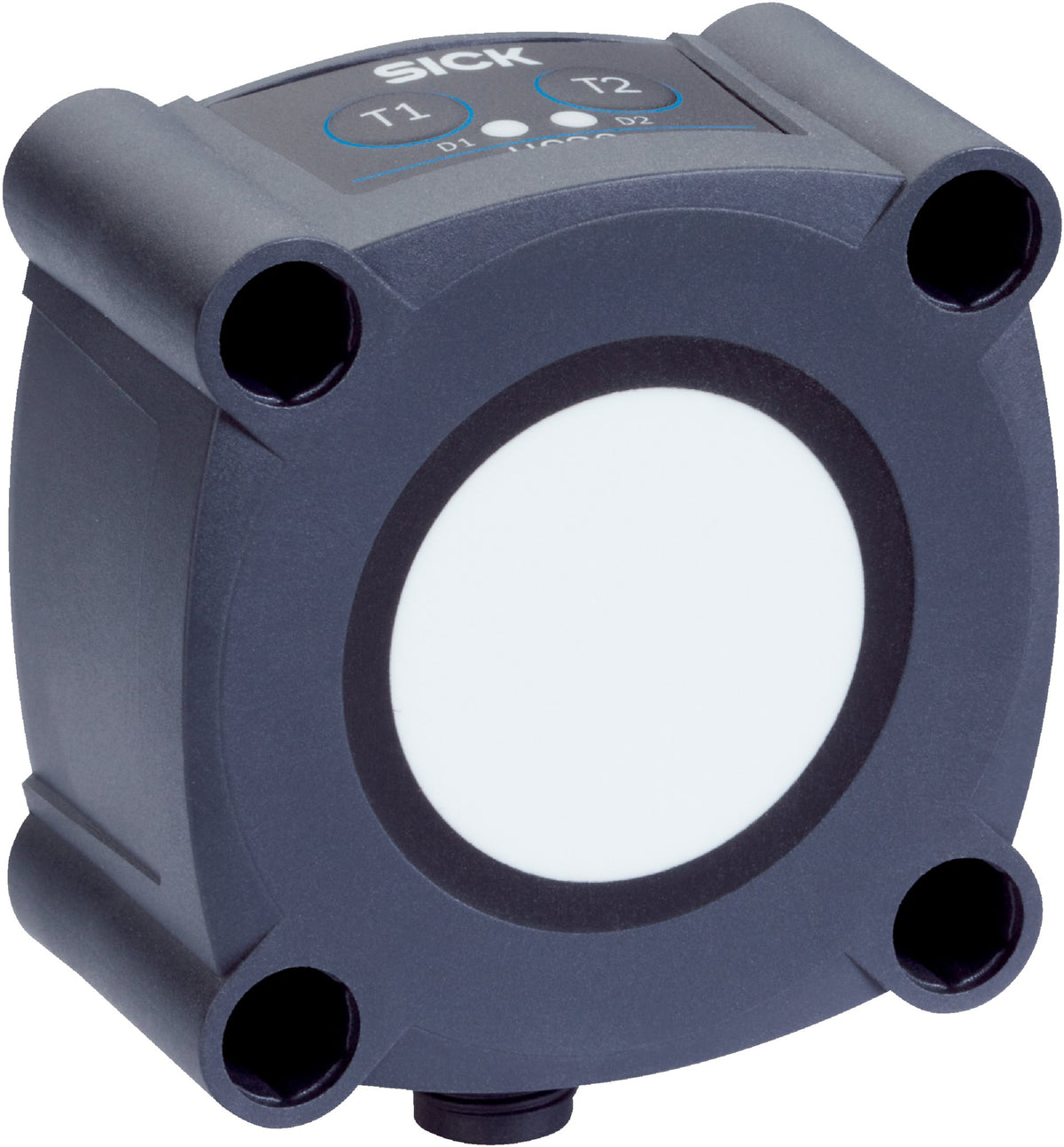

Sensor ultrasónico UC30-214163 para medir distancia y detectar objetos en un alcance de trabajo de 350–3.400 mm. Formato rectangular con salida analógica de corriente o tensión y sincronización de varios sensores. Galería con imagen representativa y planos oficiales de dimensiones, conexión y campo de detección. Disponibilidad local sujeta a confirmación.

• Modelo: UC30-214163
• Número de parte: 6054712
• Alcance de trabajo: 350–3.400 mm
• Alcance límite: 5.000 mm
• Resolución: ≥0,18 mm
• Repetibilidad: ±0,15 % del valor medido; mínimo igual a la resolución
• Precisión: ±1 % del valor medido, con compensación de temperatura
• Tiempo de respuesta: 180 ms; el filtrado analógico puede aumentarlo hasta un 200 %
• Frecuencia ultrasónica: 120 kHz
• Salida analógica: 4–20 mA o 0–10 V; selección automática por carga, resolución de 12 bits
• Carga: Corriente: ≤500 Ω, o ≤100 Ω si alimentación ≤20 V. Tensión: ≥100 kΩ
• Alimentación: 9–30 V DC; 15–30 V DC con salida de tensión
• Consumo: ≤1,2 W sin carga

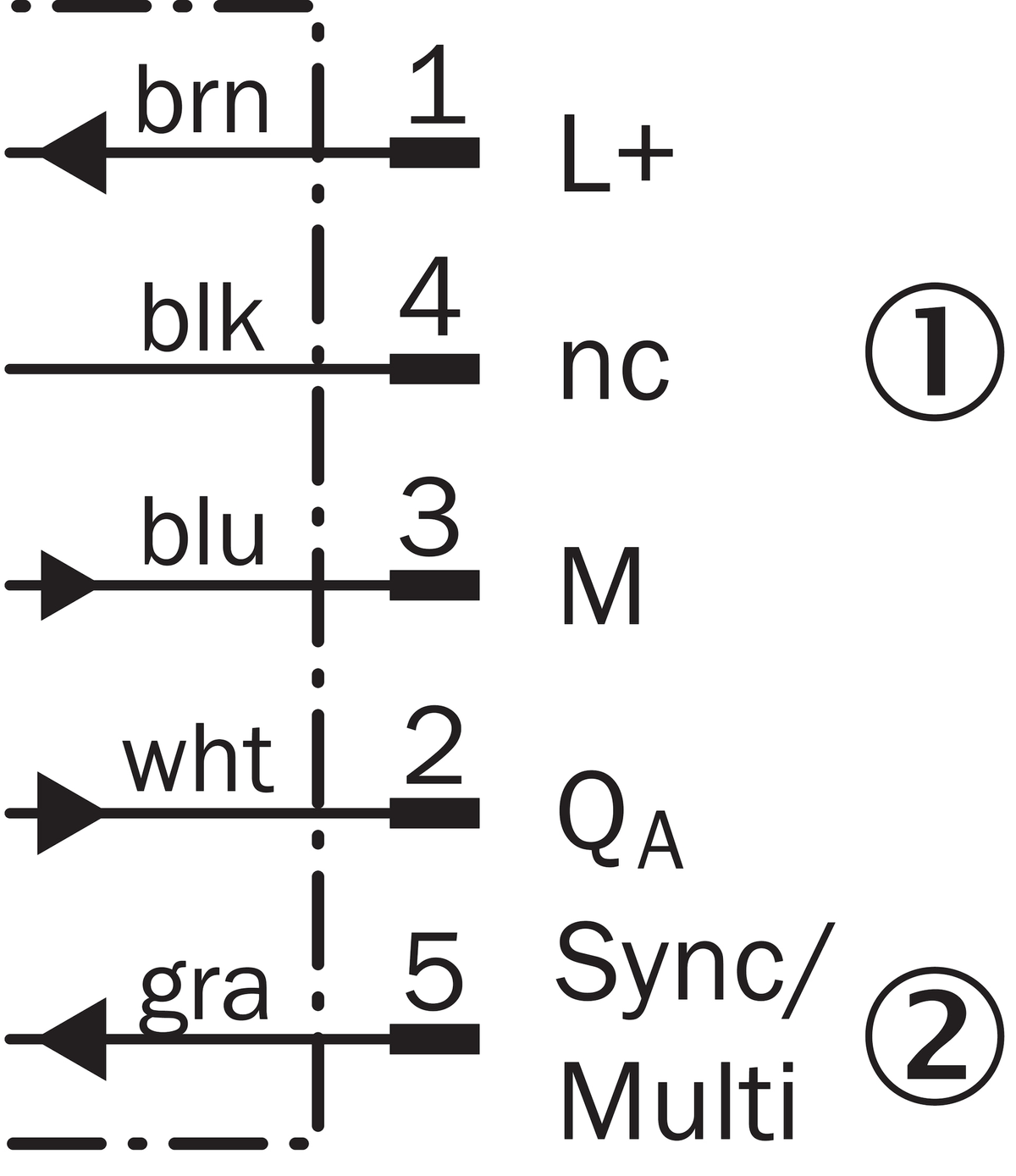

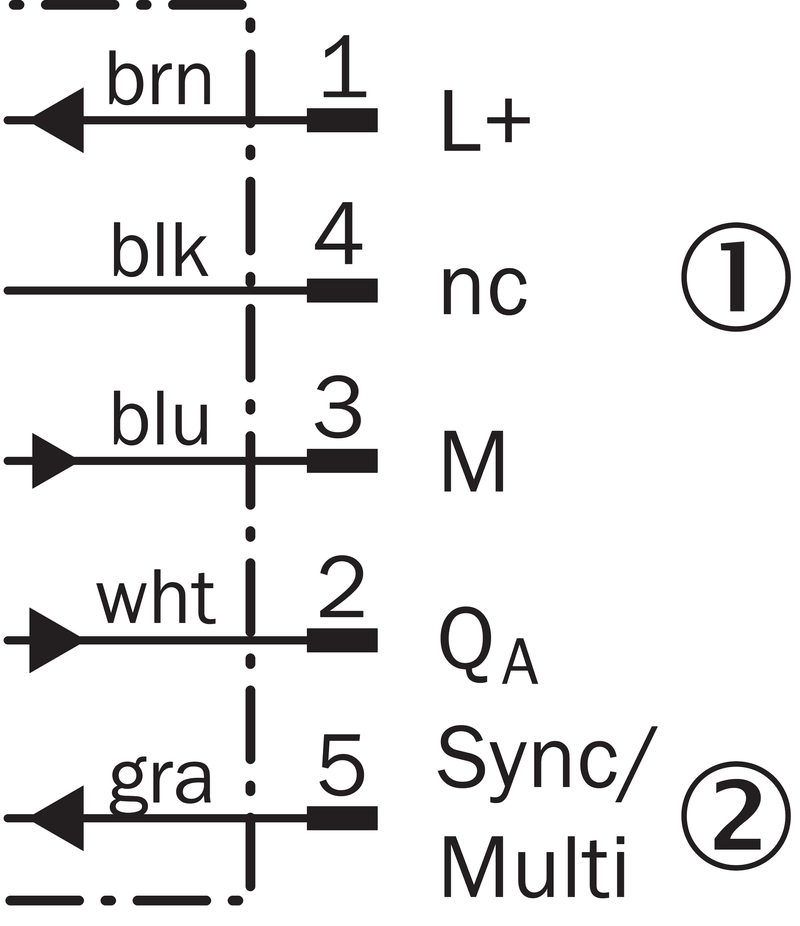

• Conexión: M12 macho, 5 polos

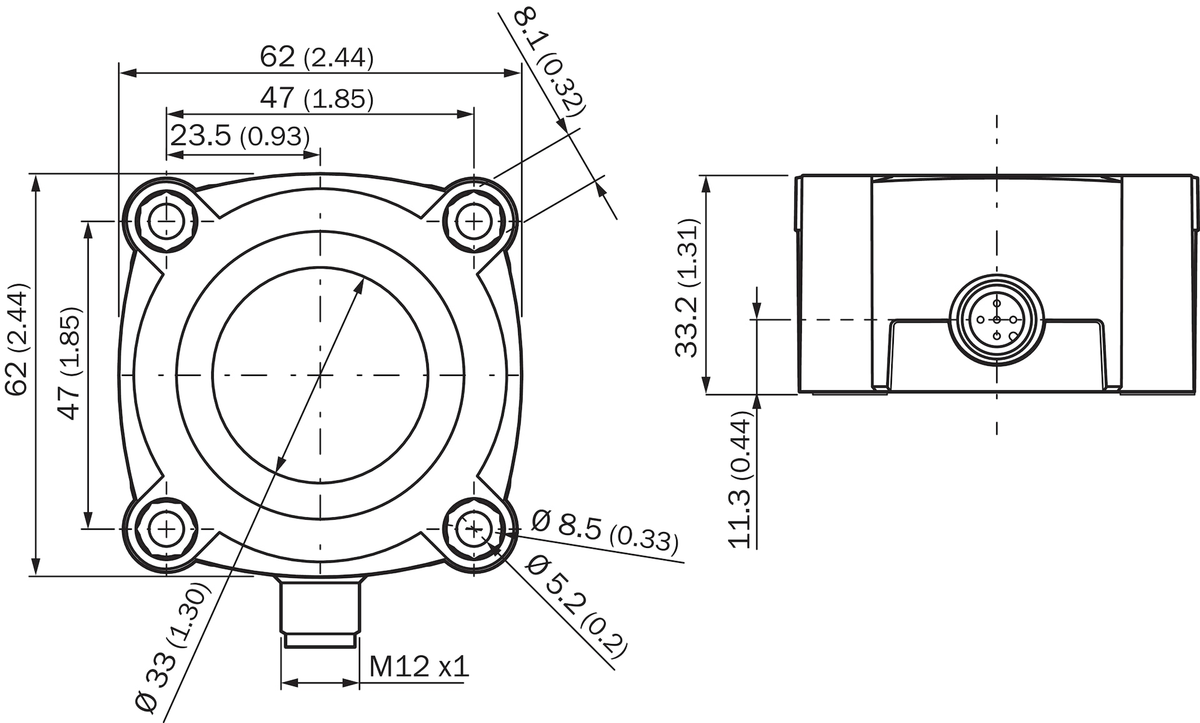

• Dimensiones: 62 × 62 × 33,2 mm desde S/N 2405xxxxx
• Carcasa: PBT/PET; transductor de espuma de poliuretano y resina epoxi con vidrio
• Peso: 180 g
• Protección: IP65 / IP67
• Temperatura de servicio: −25 a +70 °C
• Indicación: 2 LED

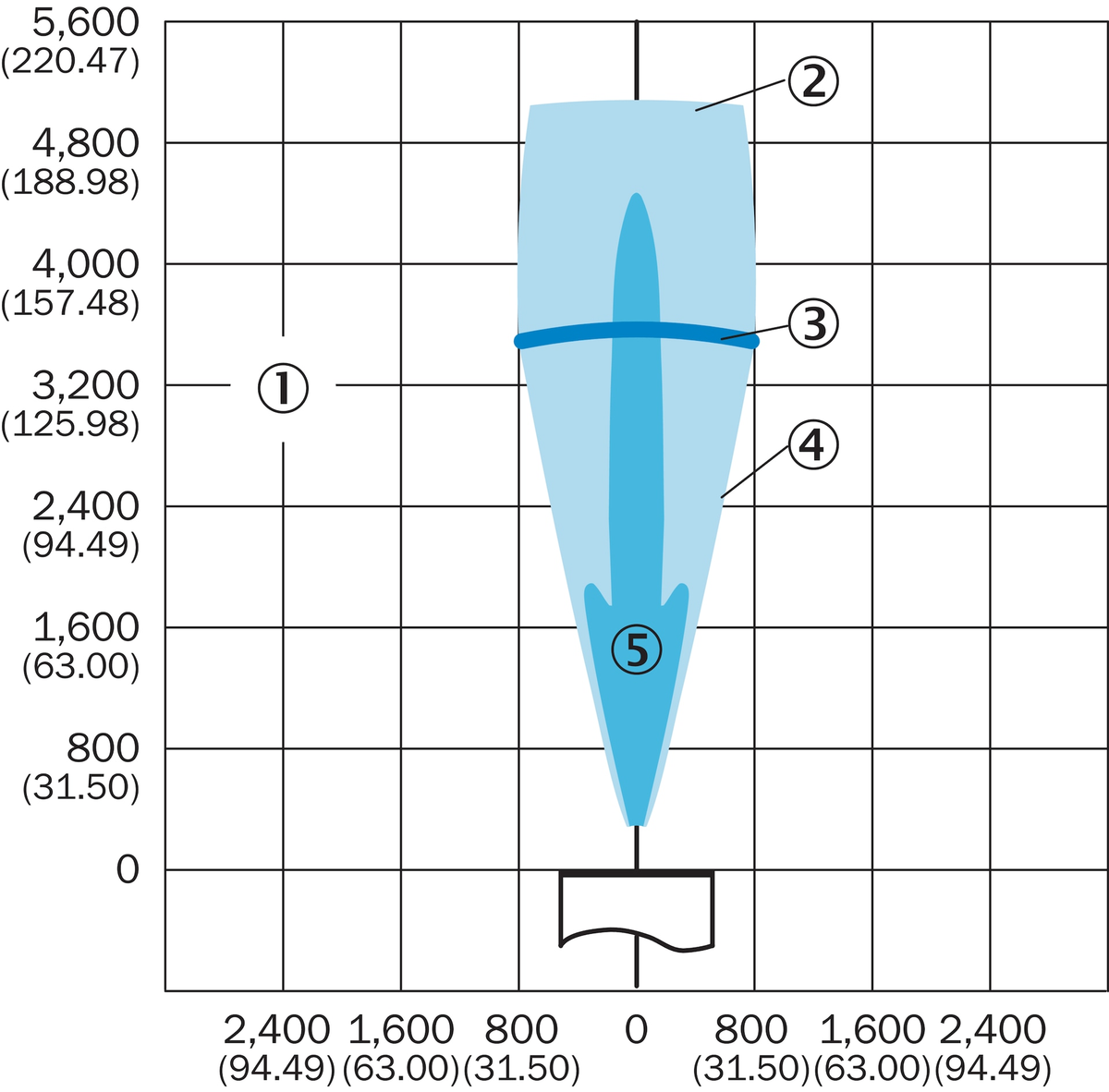

• Detección: El campo depende del tamaño, orientación y reflexión del objeto; consultar diagrama oficial
• Dimensiones anteriores: 62 × 62 × 32,7 mm hasta S/N 2404xxxxx
• Montaje: Desde S/N 2405xxxxx cambia la profundidad del alojamiento del tornillo; comprobar longitud según plano
• Sincronización: Sincronización y multiplexado de hasta 50 sensores
• Ajustes: Salida analógica memorizable, parametrizable e invertible; filtros ajustables
• Deriva sin compensación: 0,17 %/K del valor medido
