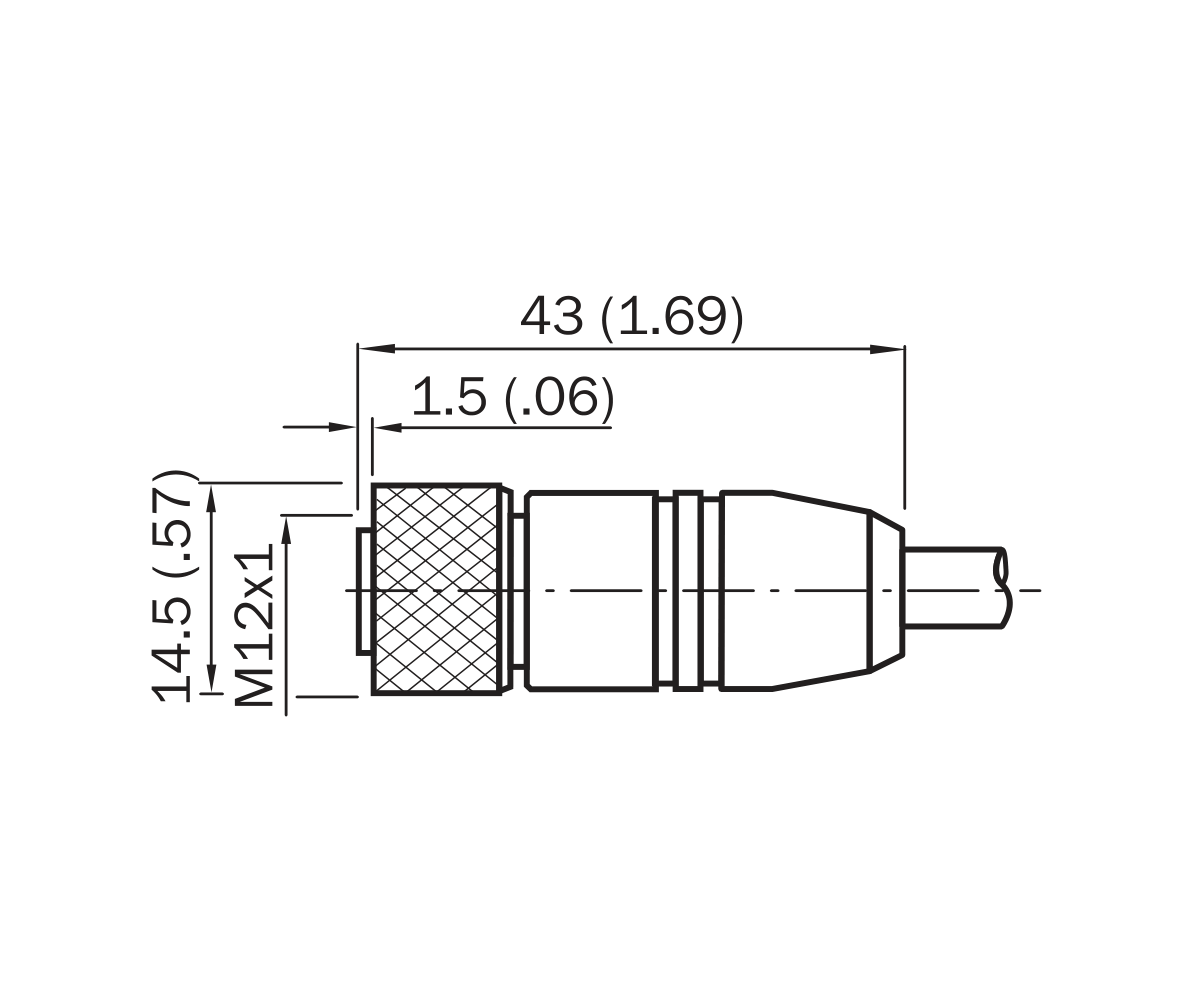

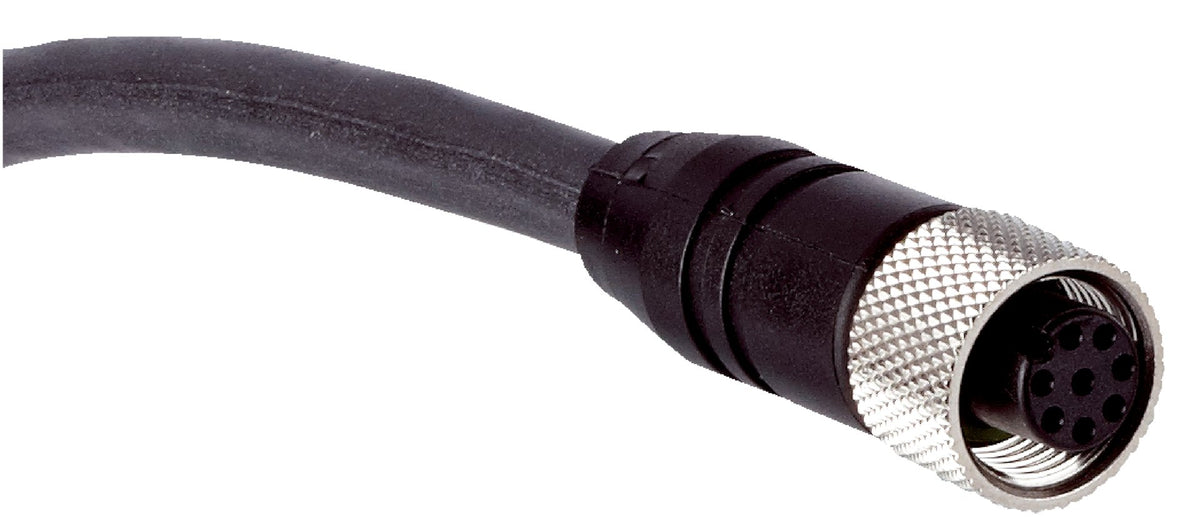

Cable SICK DOL-1208-G20MAC1 de 20 m para señales incrementales y SSI, con conector hembra M12 recto de ocho polos y extremo abierto. Cable PUR negro sin halógenos, apantallado, con cuatro pares de conductores de 0,25 mm² y diámetro de 7 mm. Tensión asignada de hasta 36 V AC/DC, corriente de 2 A y protección IP67. Indicado para cadenas de arrastre y zonas con lubricantes y aceites según la ficha del fabricante. La galería incluye fotografía representativa de la familia, dibujo dimensional, vista original de pines y esquema de colores elaborado a partir de la ficha específica. Verificar el código de colores y el conexionado del sensor antes de instalar. Disponibilidad local sujeta a confirmación.

• Modelo: DOL-1208-G20MAC1
• Número de parte: 6032869
• Longitud: 20 m
• Conexión A: M12 hembra, recto, 8 polos
• Conexión B: Extremo abierto
• Cable: PUR negro sin halógenos, apantallado
• Conductores: 4 × 2 × 0,25 mm²
• Diámetro: 7 mm
• Tensión asignada: ≤36 V AC/DC
• Corriente: 2 A
• Protección: IP67
• Tipo de señal: Incremental / SSI
• Par de apriete: 0,5 Nm
• Tuerca: Latón niquelado
• Ciclos de flexión: >2.000.000
• Radio de curvatura: Fijo >5 diámetros; movimiento >10 diámetros
• Temperatura en tendido fijo: −50 °C a +80 °C
• Temperatura en movimiento y cabezal: −25 °C a +80 °C

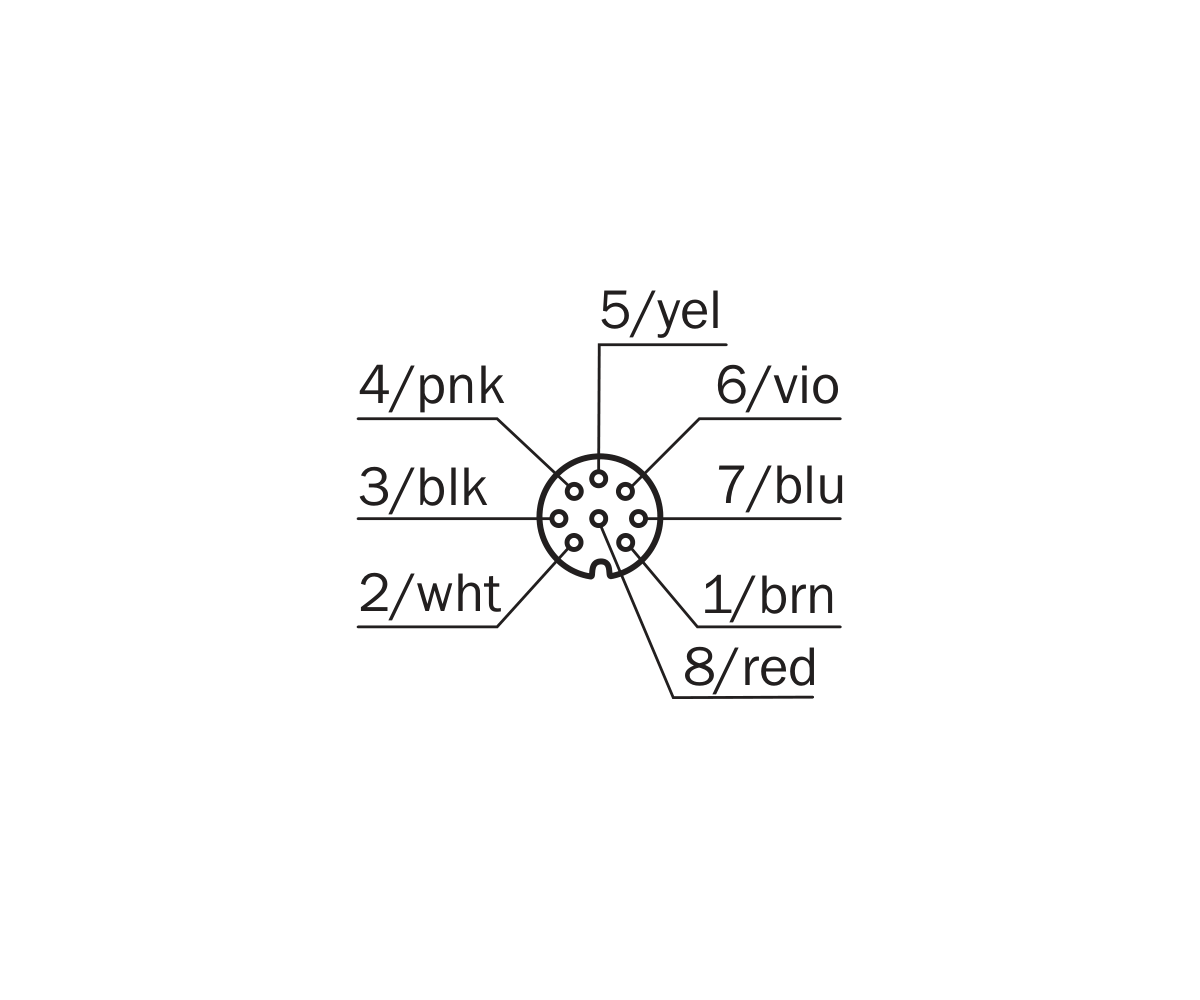

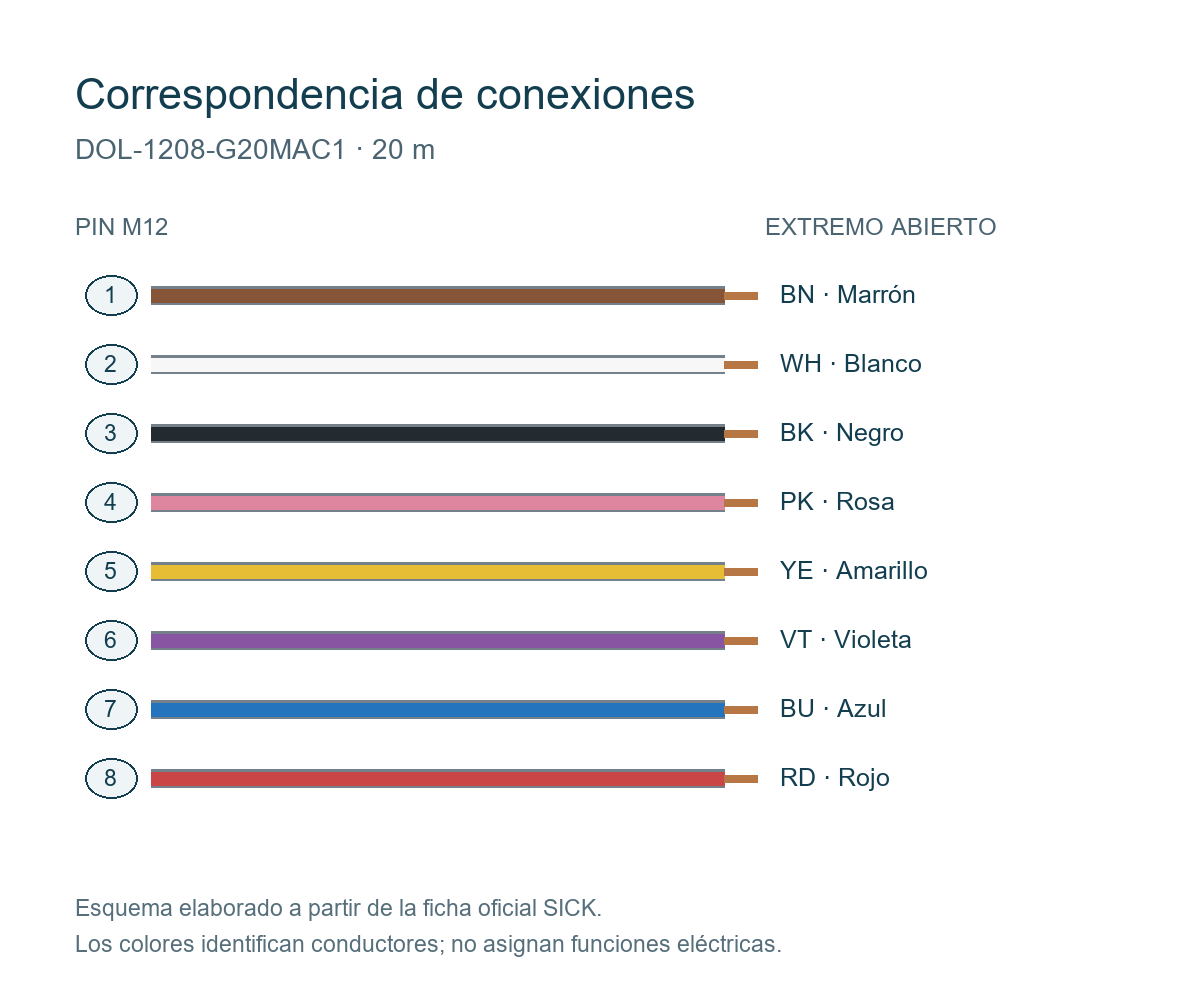

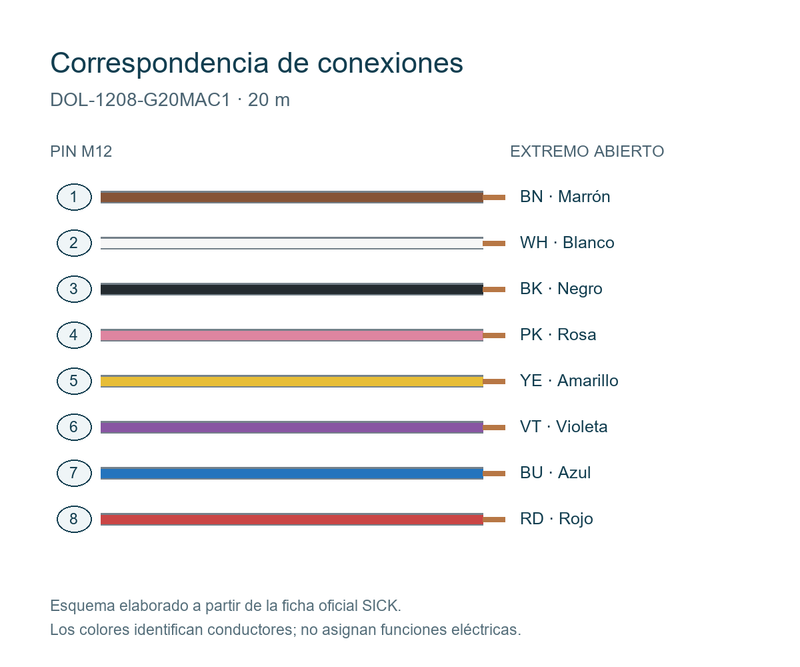

• Asignación de pines: 1 marrón; 2 blanco; 3 negro; 4 rosa; 5 amarillo; 6 violeta; 7 azul; 8 rojo
• Aplicación: Cadenas de arrastre / zonas con lubricantes y aceites
