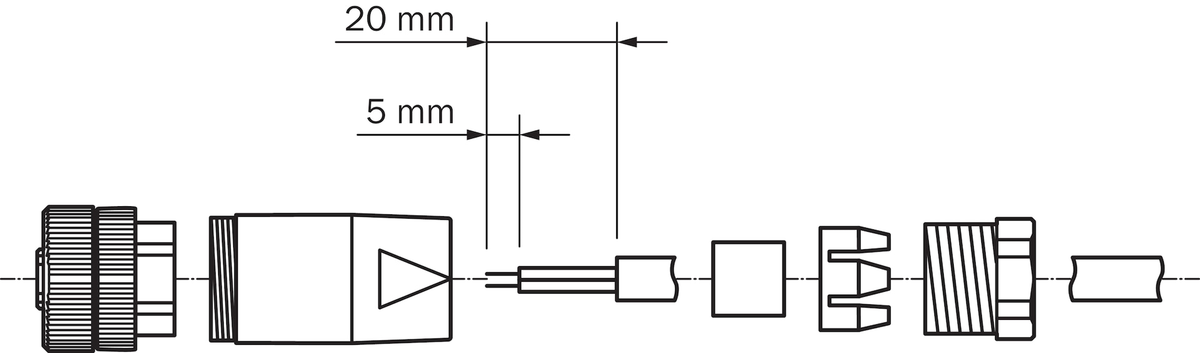

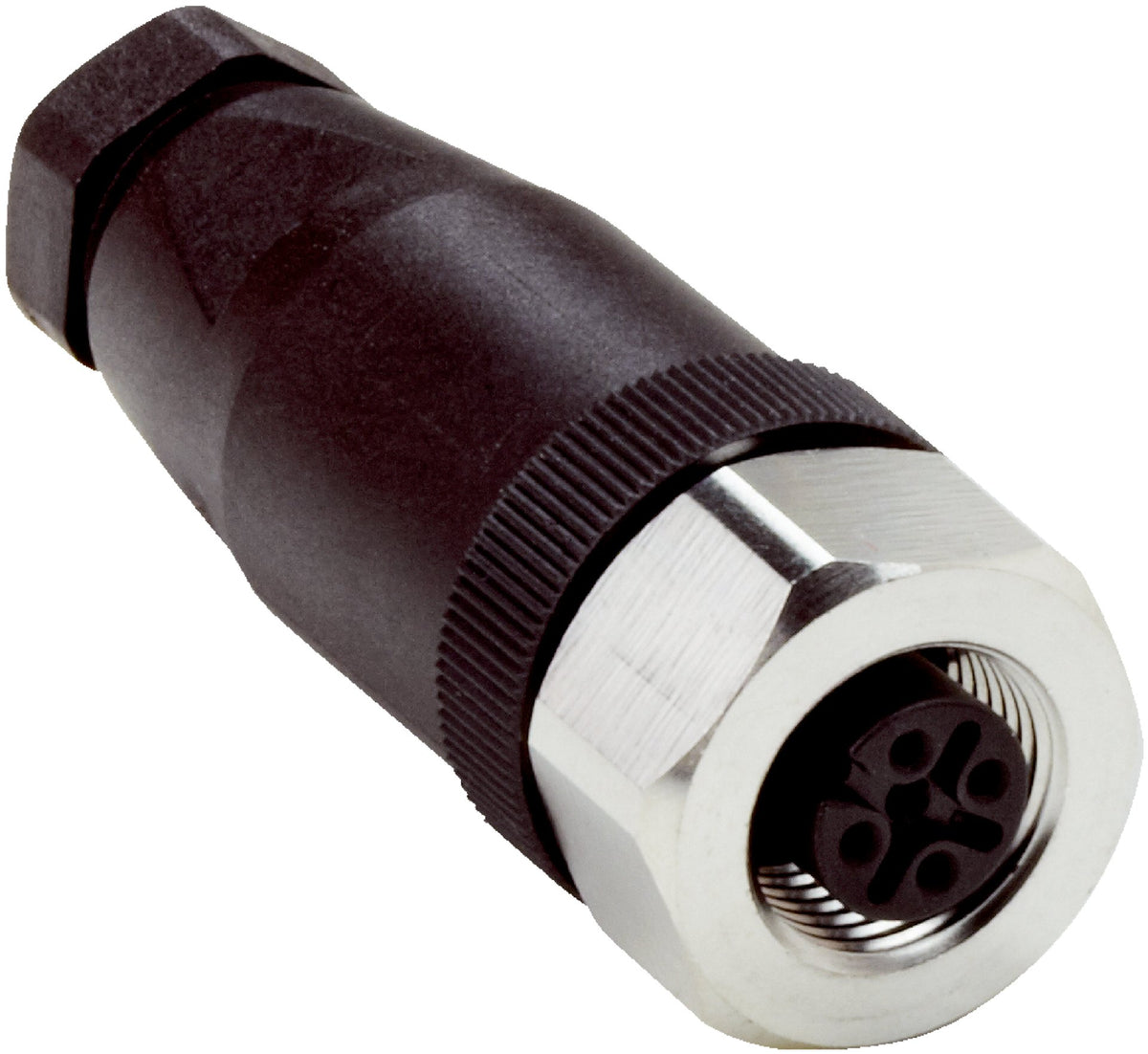

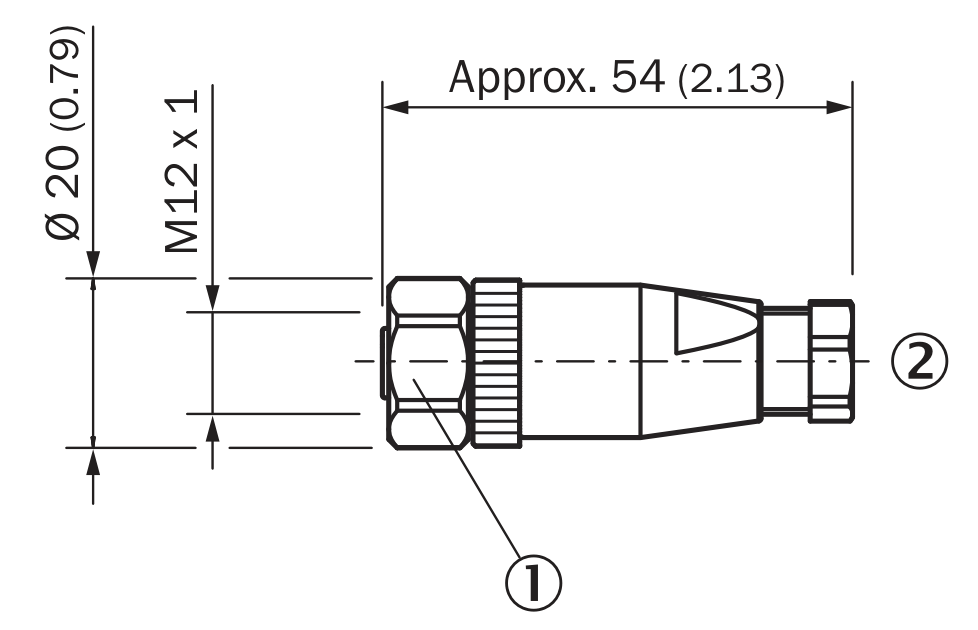

Conector hembra SICK M12 de 4 polos, recto, con codificación A y terminales atornillados para confección de cable. Cuerpo negro de PA, tuerca de Acero inoxidable V4A / 1.4404 / 316L y sin apantallamiento. Admite cables de diámetro 4 a 6 mm y conductores de sección ≤ 0,75 mm². Tensión asignada ≤ 250 V, corriente 4 A, protección IP67 / IP69K y temperatura del cabezal de −40 a +85 °C según ficha. Respetar la tensión del conector aunque el sensor admita más tensión. El cable se selecciona y confecciona por separado. La galería incluye fotografía, vista dimensional, esquema de montaje y distribución de pines. Diseñado para entornos higiénicos y húmedos. En el plano, la llamada 1 indica entrecaras SW18 y la llamada 2 identifica el racor para cable de 4 a 6 mm. Disponibilidad local sujeta a confirmación.

• Modelo: DOS-1204-GN
• Número de parte: 6028357
• Conector: Hembra M12, 4 polos, recto, codificación A
• Conexión del cable: Terminales atornillados
• Material del conector: PA
• Tuerca de bloqueo: Acero inoxidable V4A / 1.4404 / 316L
• Diámetro admisible del cable: 4 a 6 mm
• Sección de conductor: ≤ 0,75 mm²
• Tensión asignada: ≤ 250 V
• Corriente asignada: 4 A
• Par de apriete: 0,6 Nm
• Protección: IP67 / IP69K
• Temperatura del cabezal: −40 a +85 °C
• Apantallamiento: Sin apantallar
