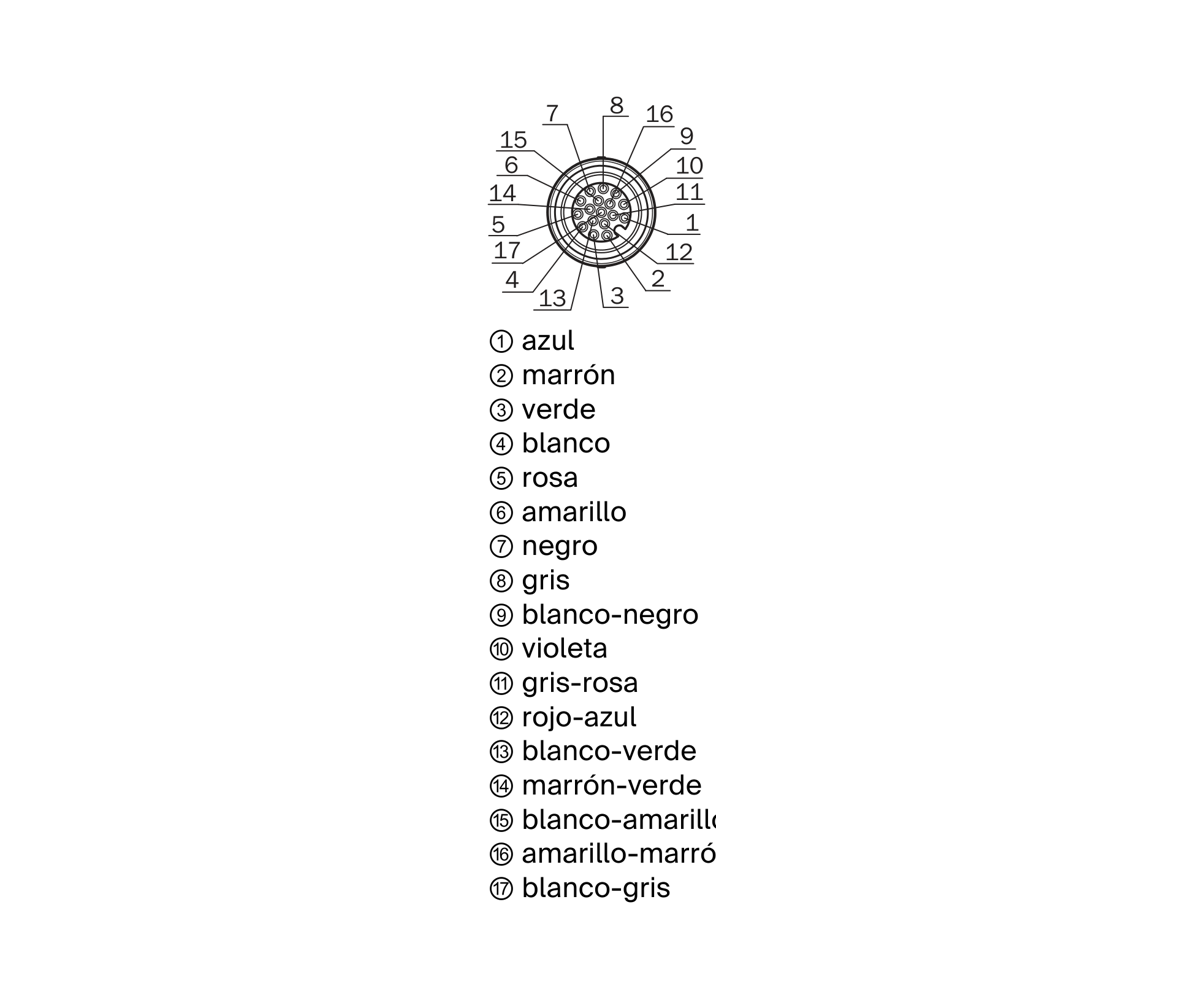

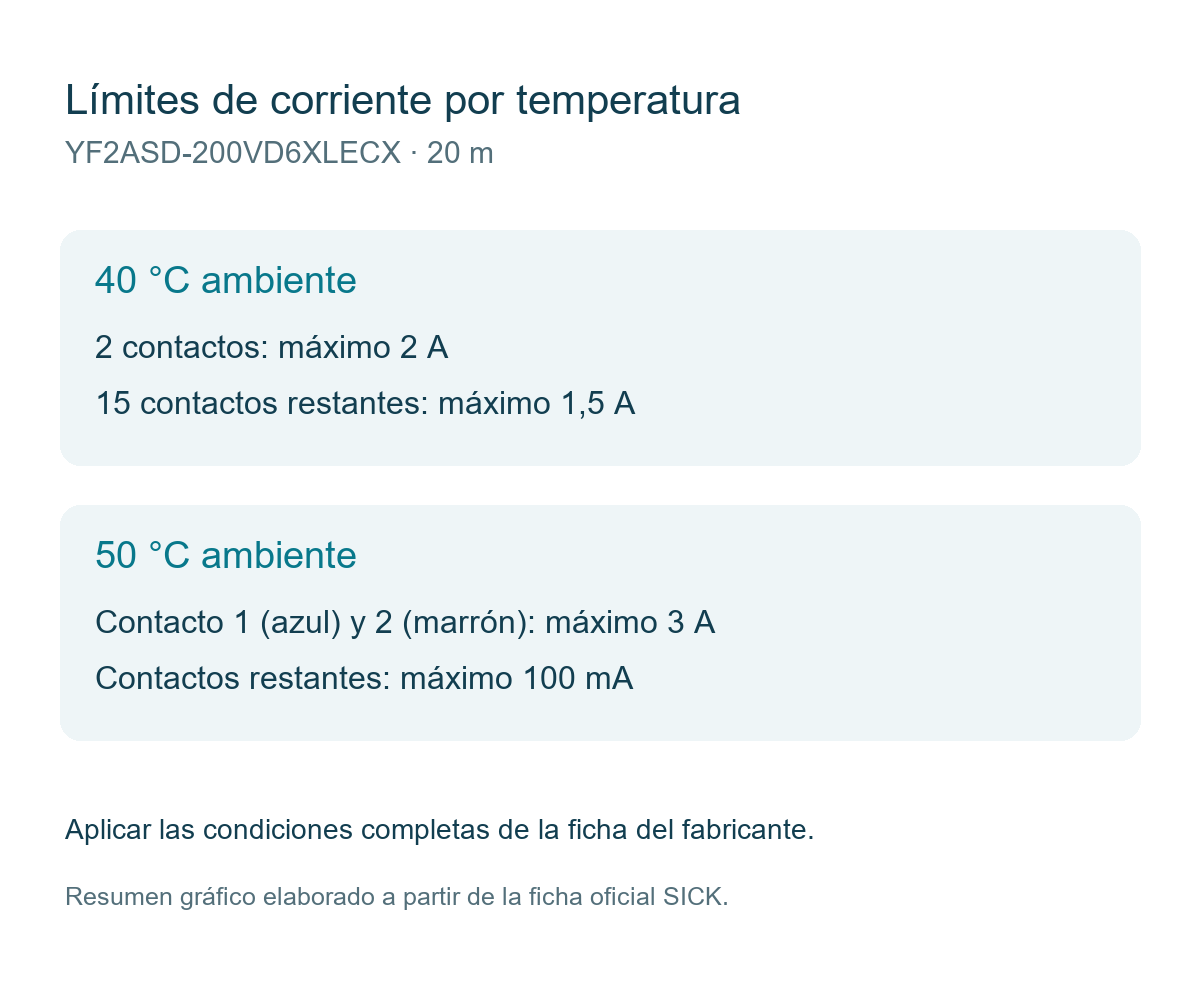

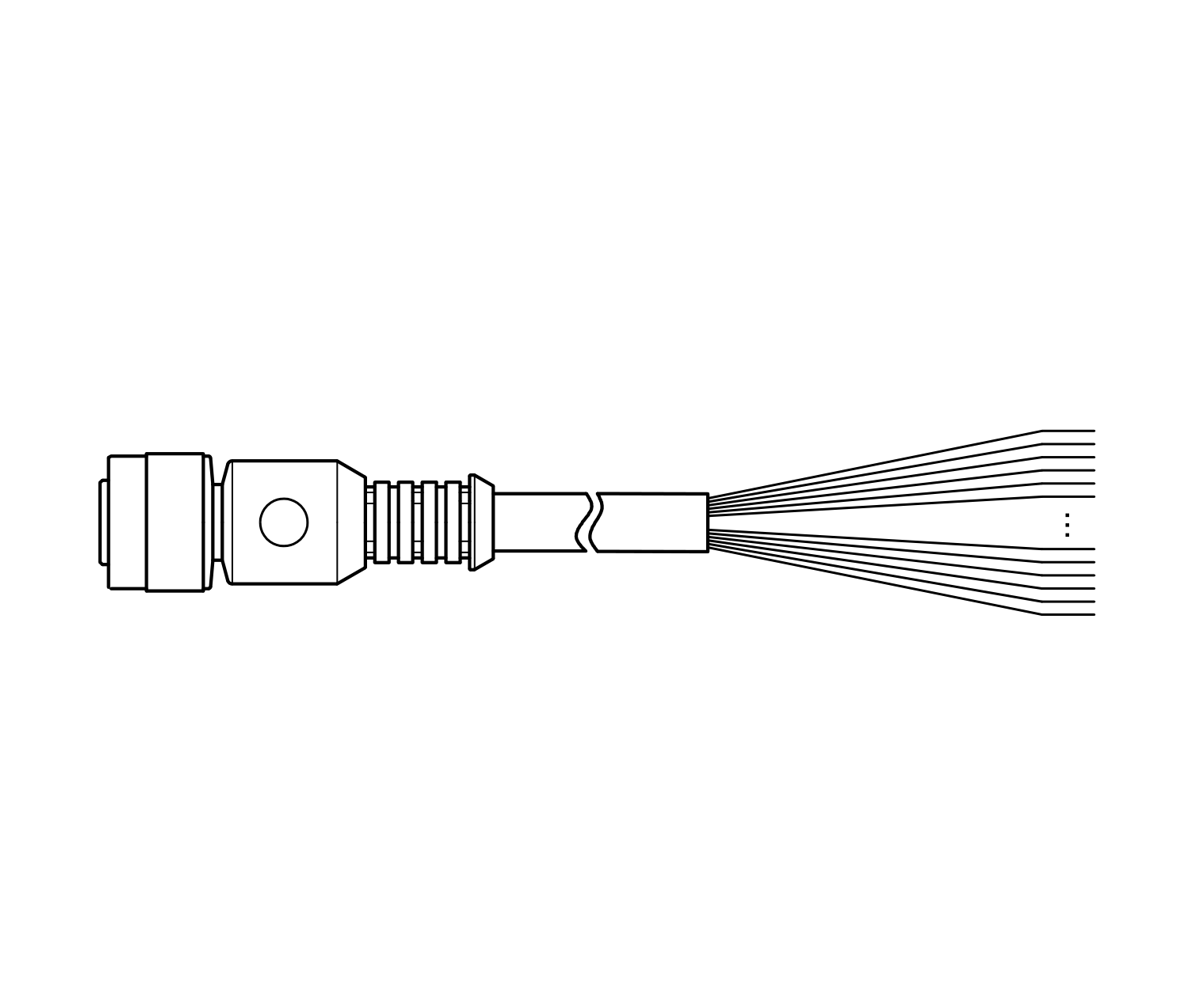

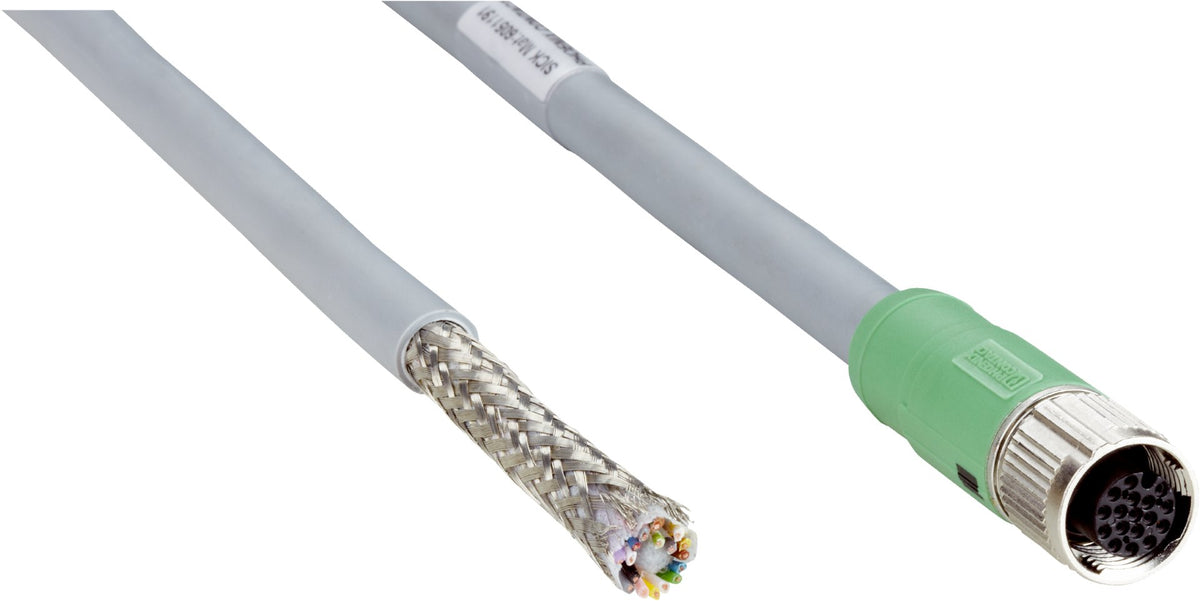

Cable SICK YF2ASD-200VD6XLECX de 20 m para conexión de sensores y actuadores. Conector hembra M12 recto de 17 polos, codificación A, con extremo abierto. Cable PE-X gris apantallado de 17 hilos, apto para cadenas de arrastre según las condiciones del fabricante. Los límites de corriente dependen de la temperatura ambiente: a 40 °C, dos contactos admiten 2 A y los quince restantes 1,5 A; a 50 °C, el contacto 1 (azul) y el 2 (marrón) admiten 3 A y los demás un máximo de 100 mA. Consultar siempre la ficha oficial antes de conectar y respetar su código de colores específico. Confirmar con el fabricante la sección de los conductores y la tensión de servicio: la ficha contiene información que no permite establecerlas inequívocamente. La galería incluye fotografía representativa de la familia, dibujo original del cable, asignación de pines y un resumen gráfico elaborado con los límites oficiales de corriente. Disponibilidad local sujeta a confirmación.

• Modelo: YF2ASD-200VD6XLECX
• Número de parte: 2144853
• Longitud: 20 m
• Conexión A: M12 hembra, 17 polos, recto, codificación A
• Conexión B: Extremo abierto
• Cable: PE-X, 17 hilos, apantallado
• Diámetro: 9,1 mm
• Tipo de señal: Sensor/actuador
• Diseño especial: Codificación de colores modificada en los extremos sueltos
• Corriente a 40 °C: 2 A en dos contactos; 1,5 A en los otros quince
• Corriente a 50 °C: 3 A en contactos 1 (azul) y 2 (marrón); 100 mA máximo en los restantes
• Ciclos de flexión: 1.000.000
• Velocidad de proceso: 3 m/s
• Recorrido: 10 m
• Aceleración: ≤10 m/s²
• Radio de curvatura: Fijo >5 diámetros; movimiento y cadenas >10 diámetros
• Temperatura en tendido fijo: −40 °C a +80 °C
• Temperatura en movimiento: −25 °C a +80 °C

Descargar ficha técnica (PDF)
