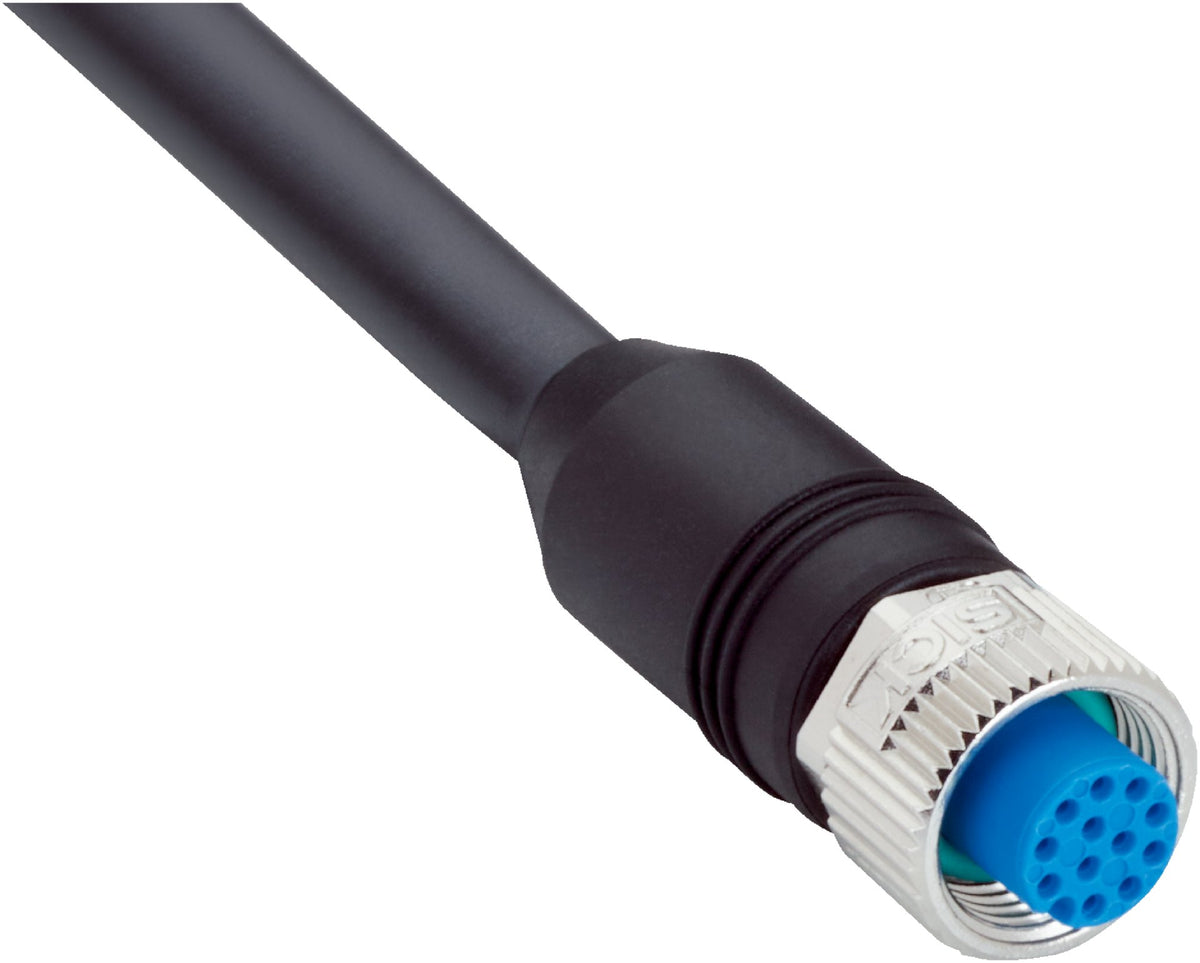

Cable sensor-actuador SICK YF2A2B-100UD3XLEAX de 10 m, con conector hembra M12 recto de 12 polos y codificación A, y extremo abierto. Cubierta de PUR negro sin halógenos, doce conductores de 0,14 mm² organizados en seis pares y con apantallamiento. Adecuado para las condiciones de instalación indicadas en la ficha del fabricante. La galería incluye fotografía representativa de la familia, plano dimensional, asignación de pines y un esquema de conexiones elaborado a partir de los datos oficiales. Confirmar con el fabricante la tensión de servicio admisible y las condiciones de torsión antes de seleccionar este cable. Verificar las funciones eléctricas del equipo antes de conectar: los colores por sí solos no determinan la función. Disponibilidad local sujeta a confirmación.

• Modelo: YF2A2B-100UD3XLEAX
• Número de parte: 2131098
• Longitud: 10 m
• Conexión A: M12 hembra, 12 polos, recto, codificación A
• Conexión B: Extremo abierto
• Cable: PUR negro sin halógenos, 12 hilos, apantallado
• Sección del conductor: 6 × 2 × 0,14 mm²

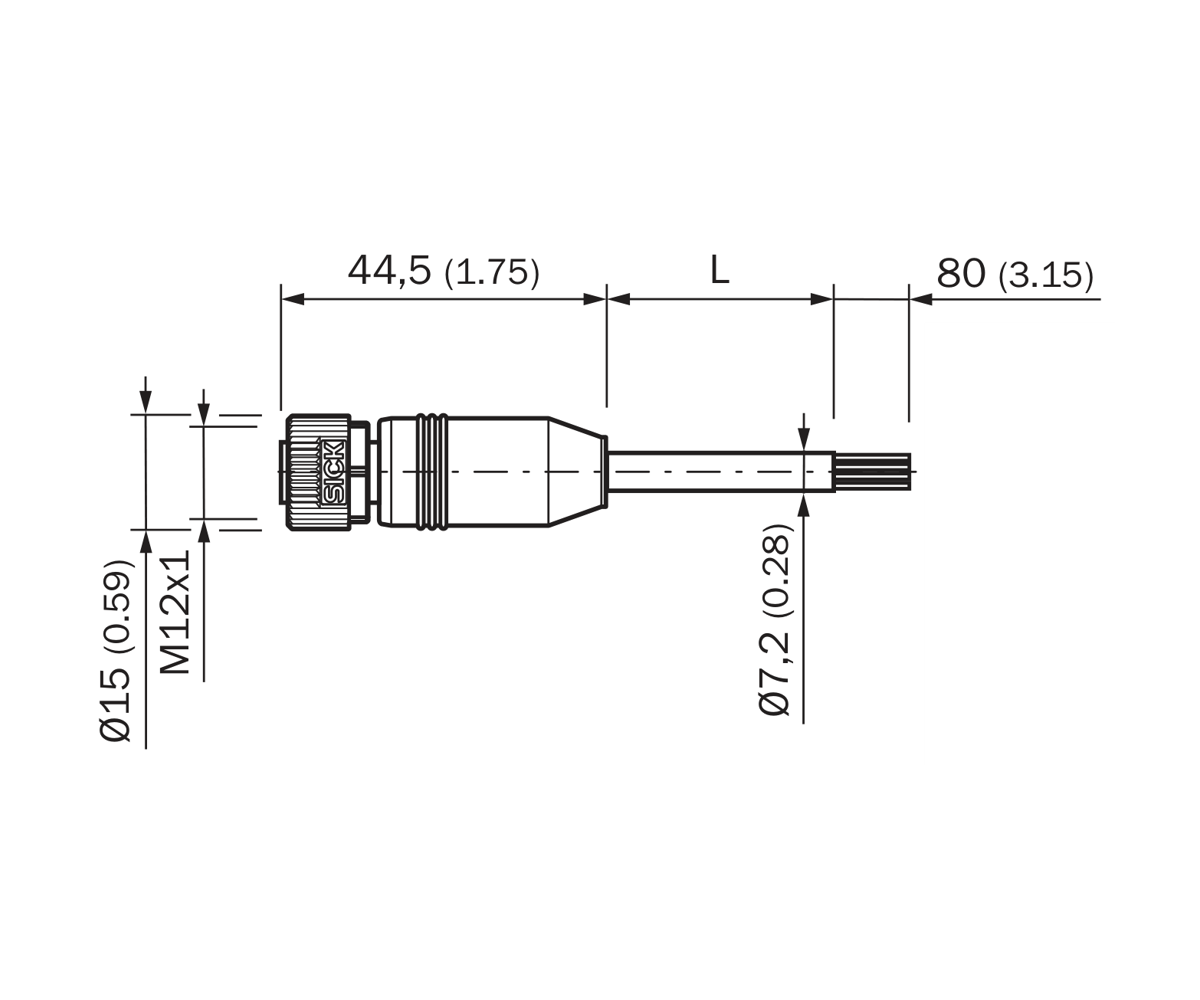

• Diámetro del cable: 7,2 mm
• Corriente máxima: 1,5 A
• Grado de protección: IP65 / IP66K / IP67
• Par de apriete: 0,6 Nm
• Temperatura en tendido fijo: −40 °C a +80 °C
• Temperatura en movimiento: −25 °C a +80 °C

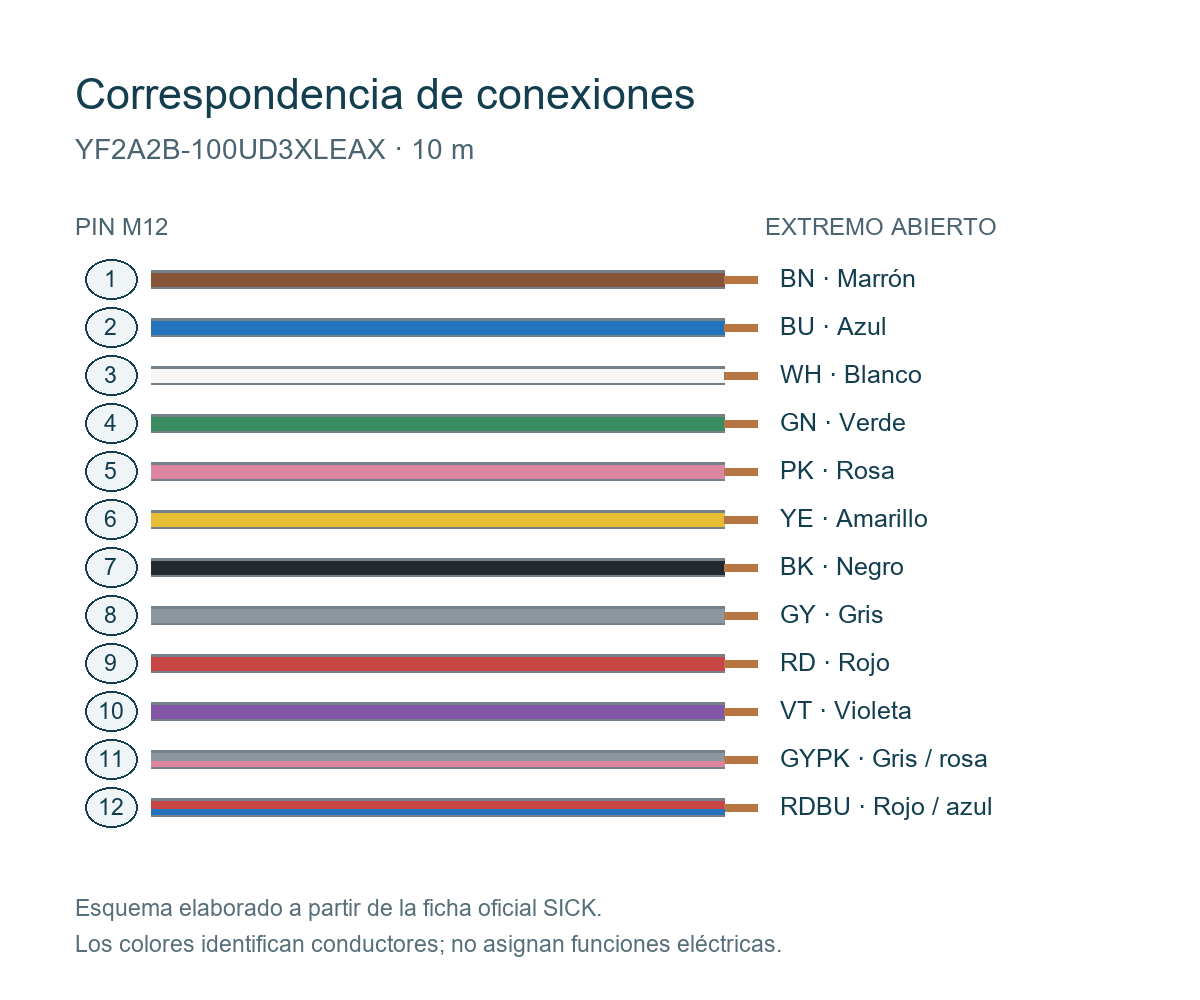

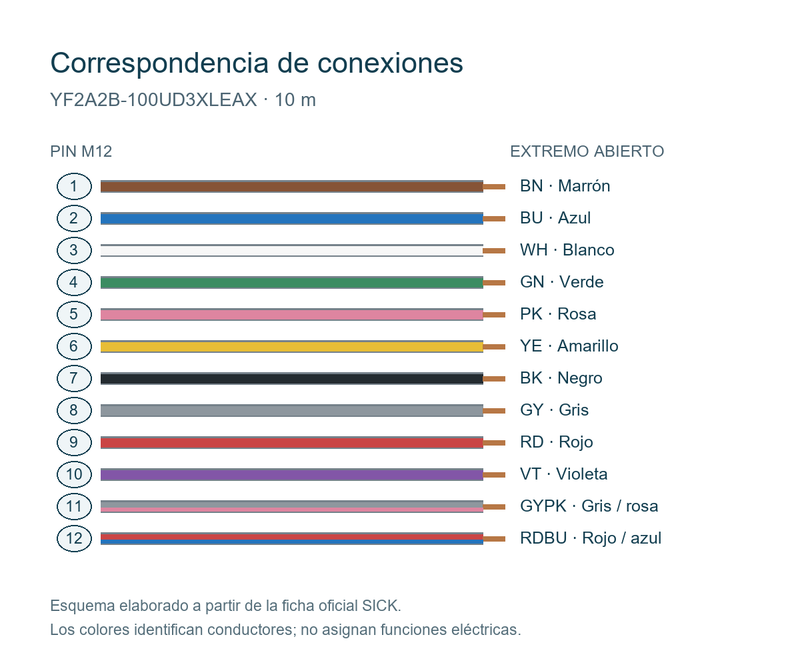

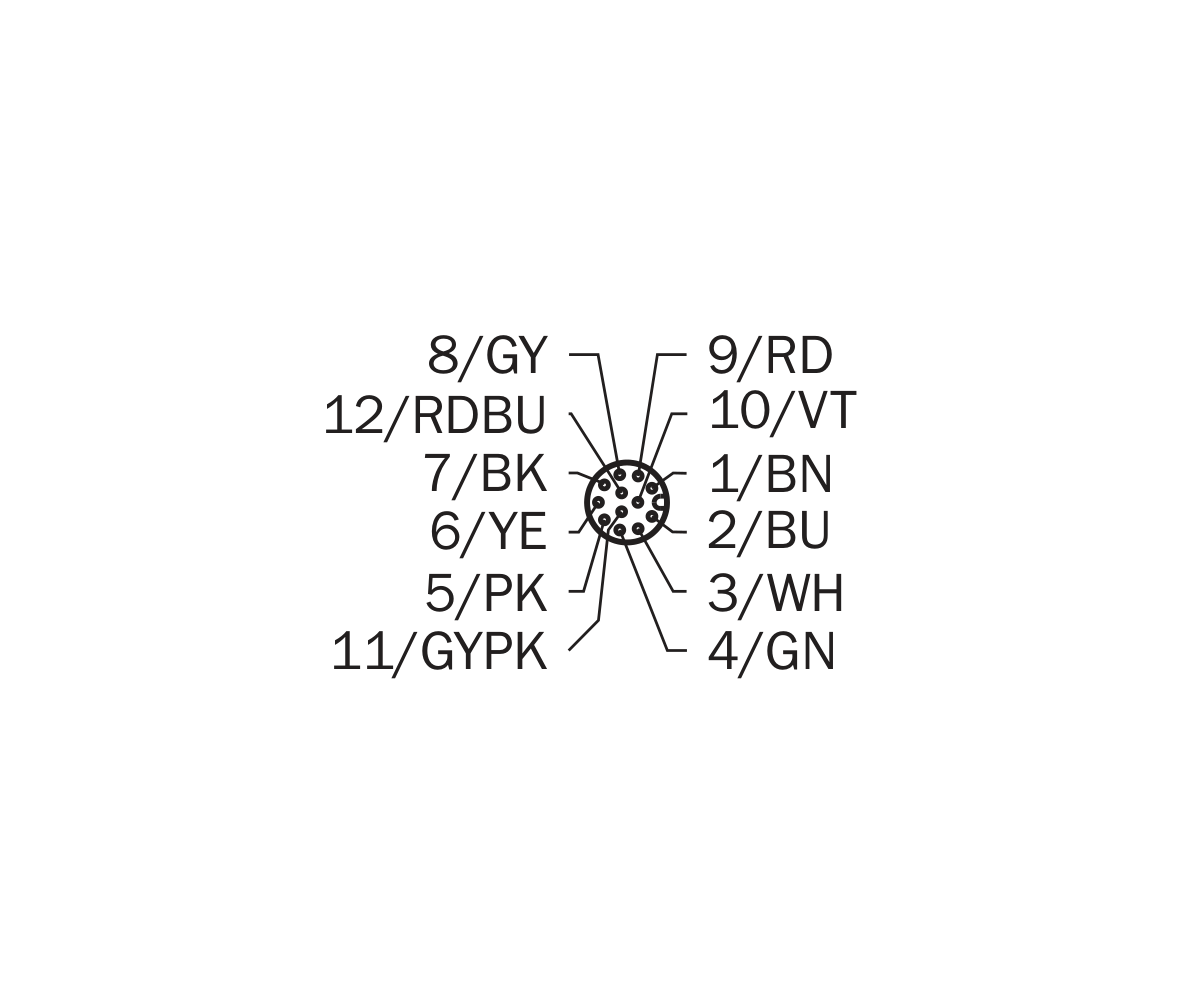

• Asignación de conductores: 1: BN; 2: BU; 3: WH; 4: GN; 5: PK; 6: YE; 7: BK; 8: GY; 9: RD; 10: VT; 11: GYPK; 12: RDBU
• Ciclos de flexión: 5.000.000
• Velocidad de proceso: 3,3 m/s
• Recorrido de desplazamiento: 5 m
• Aceleración: ≤5 m/s²
• Radio de curvatura: Fijo >5 diámetros; movimiento y cadenas >10 diámetros

Descargar ficha técnica (PDF)
