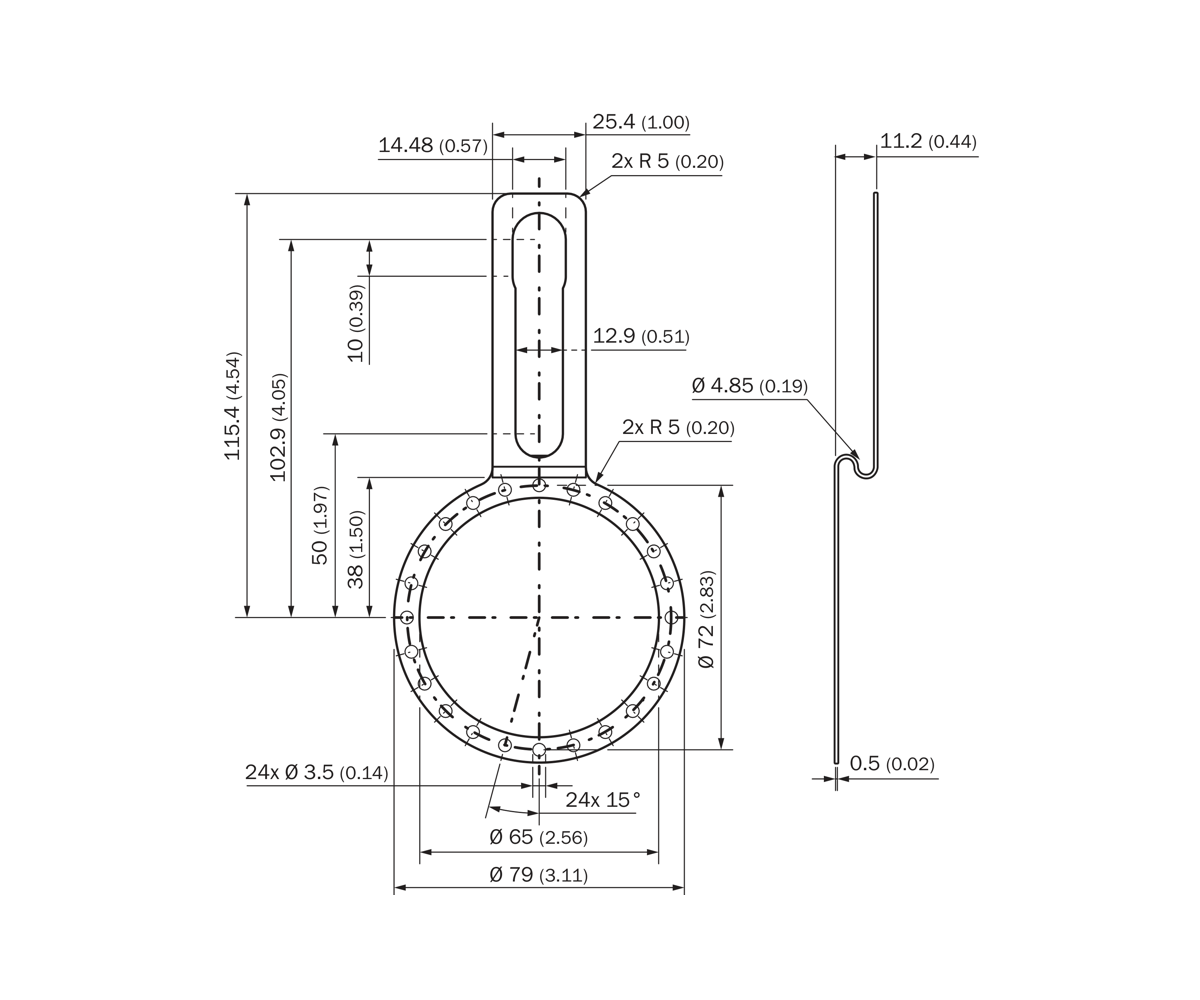

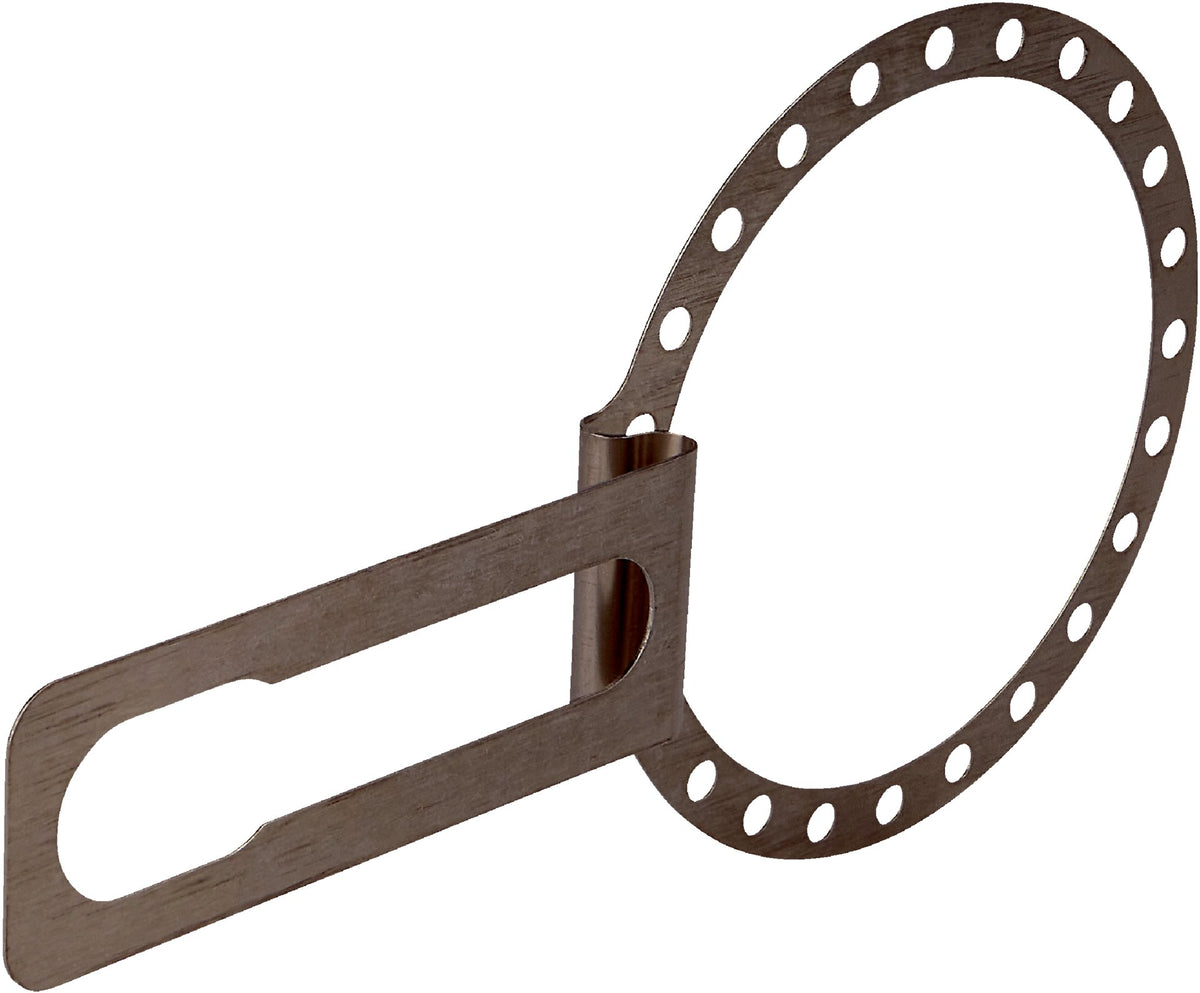

Acoplamiento estátor SICK DGS80-TETHER-A, de un lado y con agujero alargado, fabricado en acero inoxidable 1.4301 (AISI 304). La cota principal del plano es 115,4 mm. Se suministra un acoplamiento, tres tornillos M3 y un disco aislante. El plano muestra 24 perforaciones de diámetro 3,5 mm y espesor de 0,5 mm; verificar el patrón y todas las cotas para el montaje. Galería con fotografía representativa, plano original completo y dos láminas identificadas de cotas, material y suministro. Disponibilidad local sujeta a confirmación.

• Modelo: DGS80-TETHER-A
• Número de parte: 2122697
• Tipo: Acoplamiento estátor de un lado
• Forma de fijación: Agujero alargado

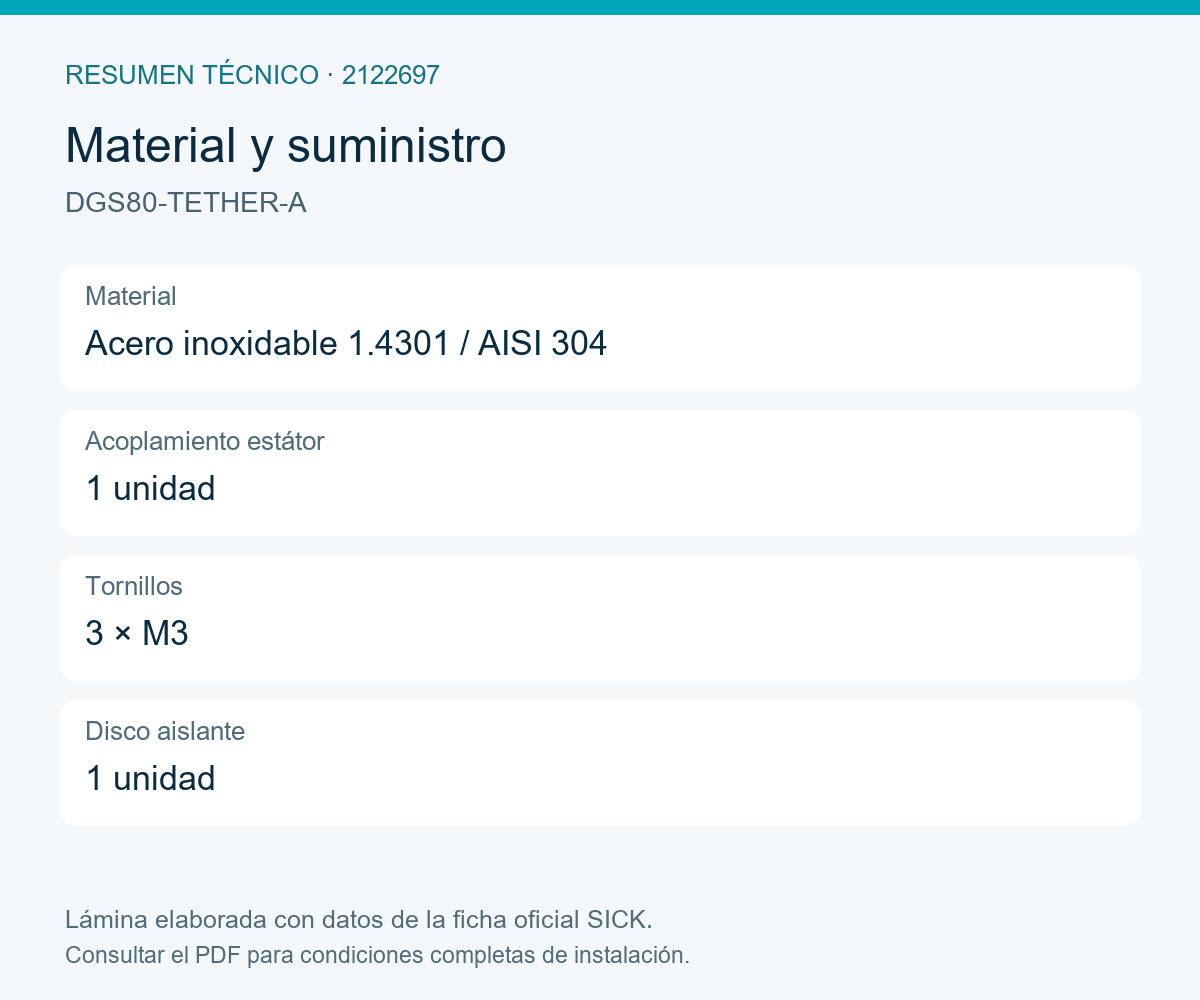

• Material: Acero inoxidable 1.4301 / AISI 304

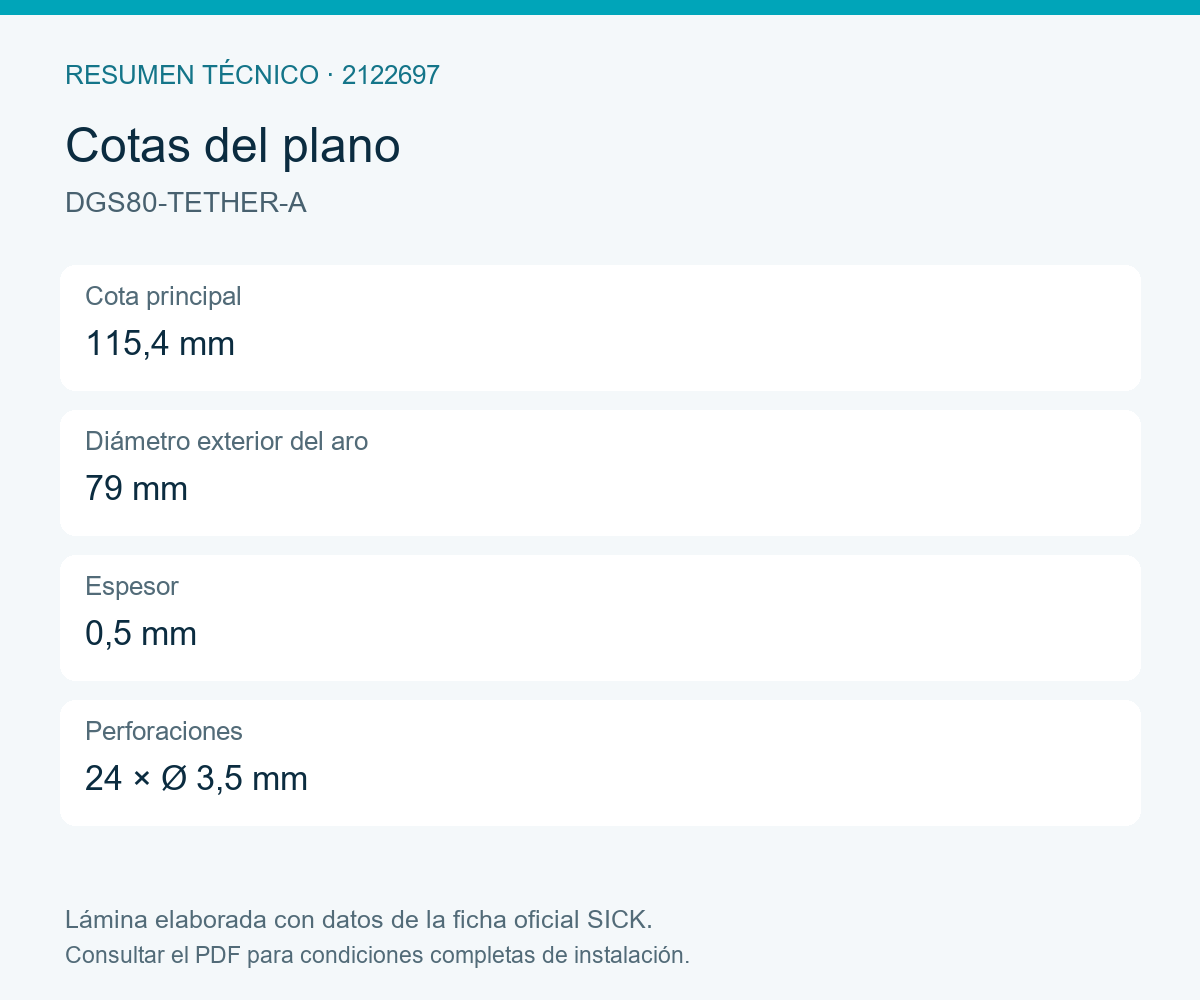

• Cota principal del plano: 115,4 mm
• Espesor del plano: 0,5 mm
• Suministro: 1 acoplamiento, 3 tornillos M3, 1 disco aislante
• Patrón del plano: 24 perforaciones de diámetro 3,5 mm
