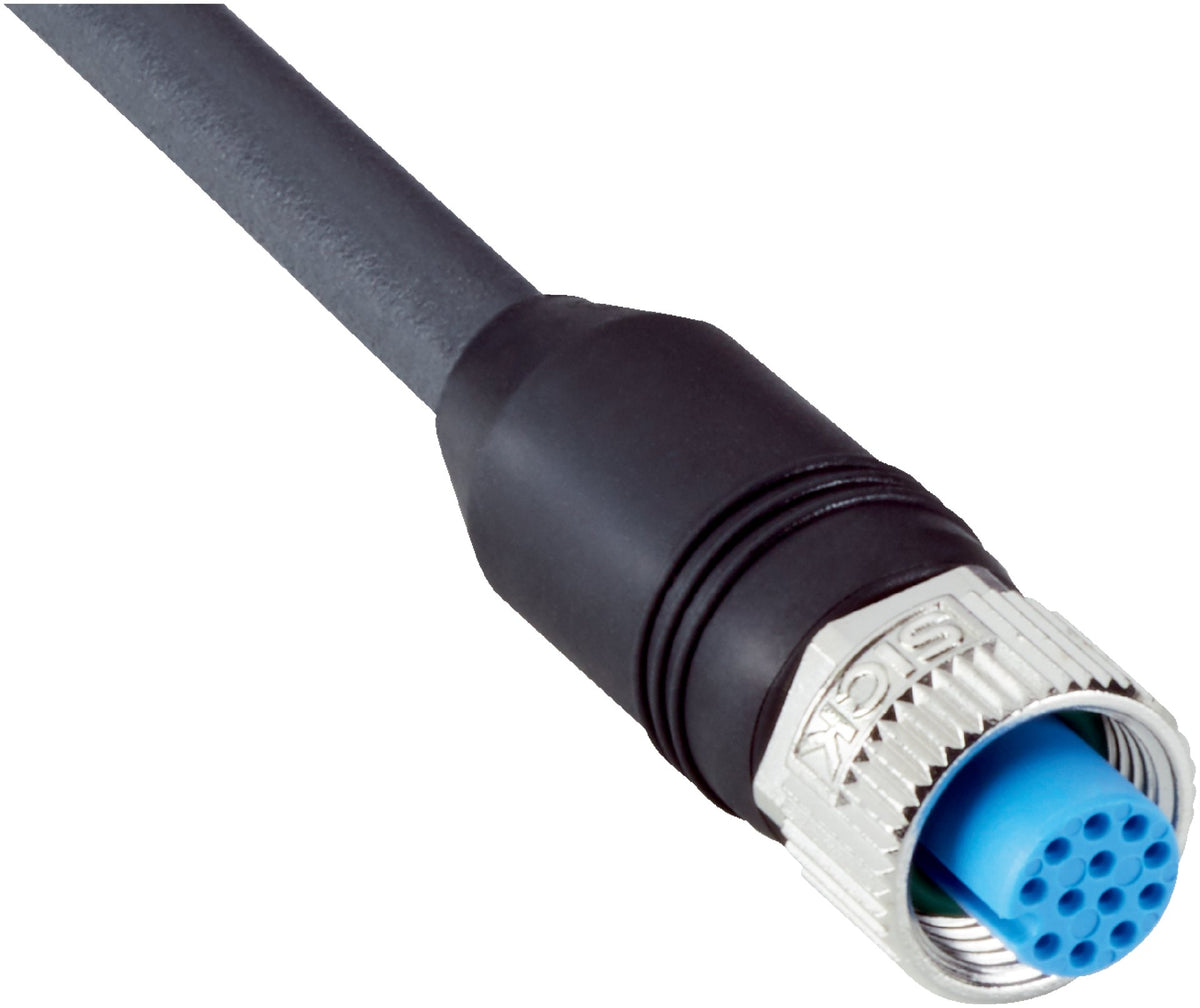

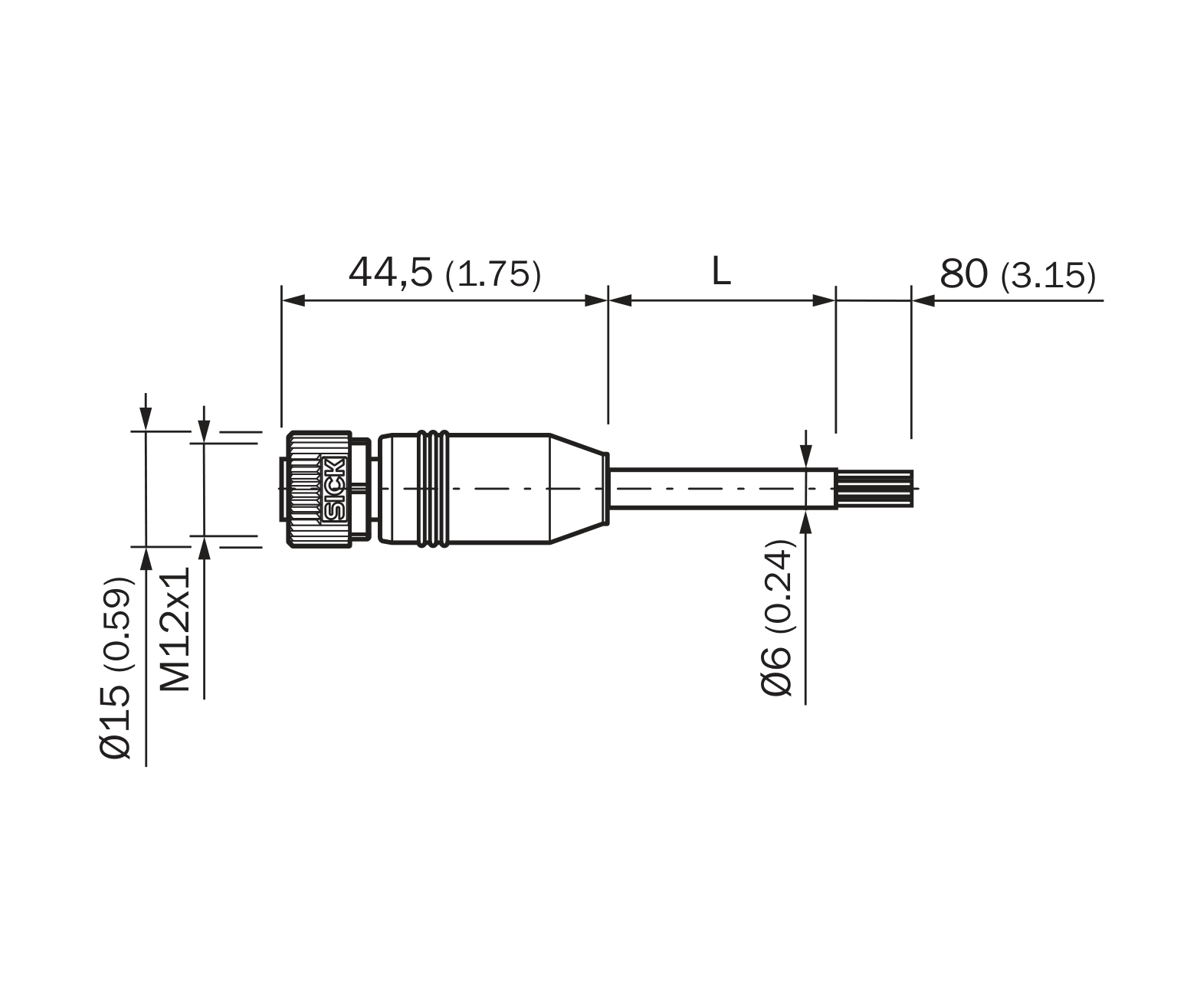

Cable sensor-actuador SICK YF2A1B-100UD1XLEAX de 10 m, con conector hembra M12 recto de 12 polos y codificación A, y extremo abierto. Cubierta de PUR negro sin halógenos, doce conductores de 0,14 mm² y sin apantallamiento. Adecuado para las condiciones de instalación indicadas en la ficha del fabricante. La galería incluye fotografía representativa de la familia, plano dimensional, asignación de pines y un esquema de conexiones elaborado a partir de los datos oficiales. Verificar las funciones eléctricas del equipo antes de conectar: los colores por sí solos no determinan la función. Disponibilidad local sujeta a confirmación.

• Modelo: YF2A1B-100UD1XLEAX
• Número de parte: 2119045
• Longitud: 10 m
• Conexión A: M12 hembra, 12 polos, recto, codificación A
• Conexión B: Extremo abierto
• Cable: PUR negro sin halógenos, 12 hilos, sin apantallar
• Sección del conductor: 0,14 mm²
• Diámetro del cable: 6 mm
• Tensión asignada: ≤30 V DC
• Corriente máxima: 1,5 A
• Grado de protección: IP65 / IP66 / IP67
• Par de apriete: 0,6 Nm
• Temperatura en tendido fijo: −40 °C a +85 °C
• Temperatura en movimiento: −25 °C a +85 °C

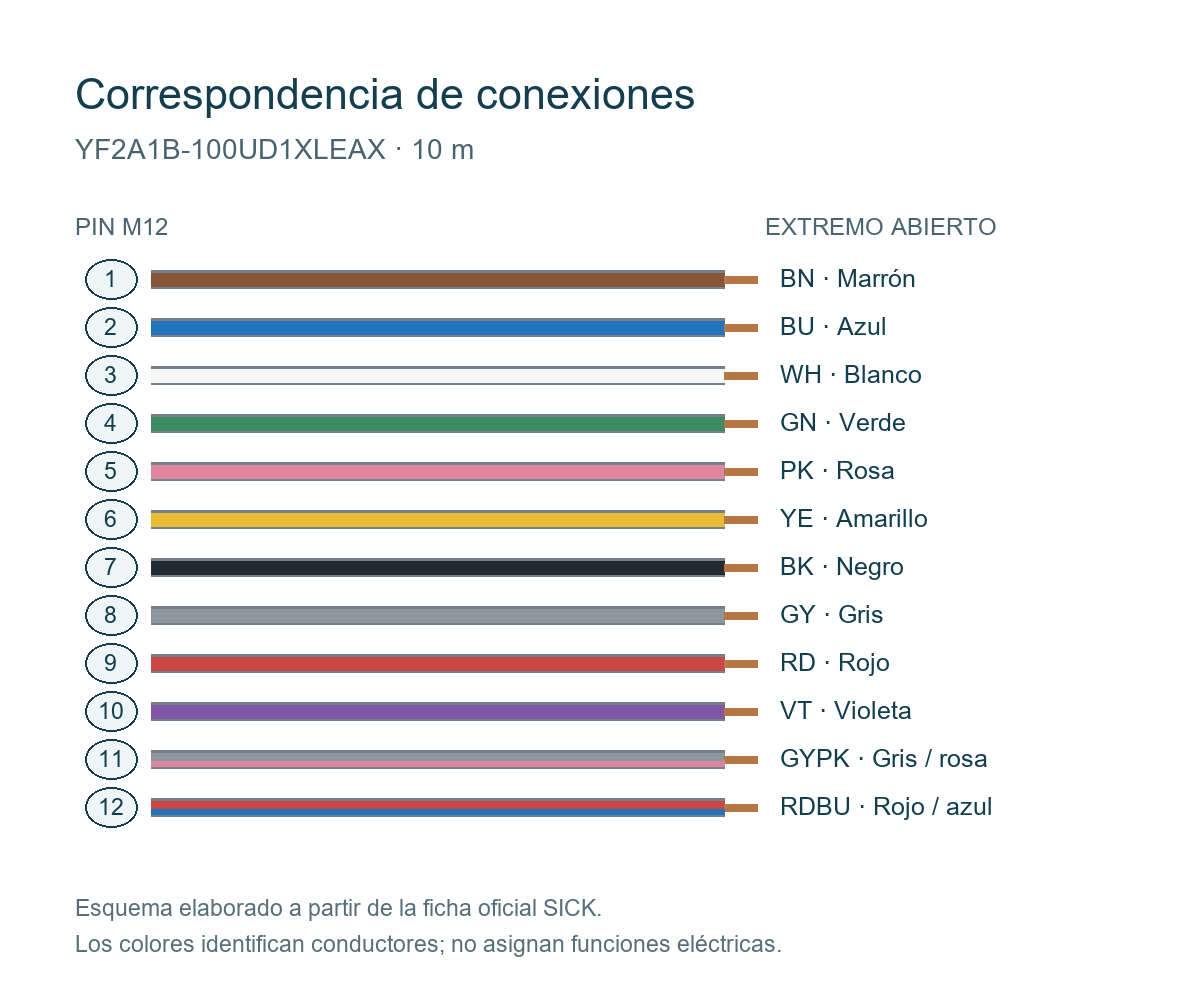

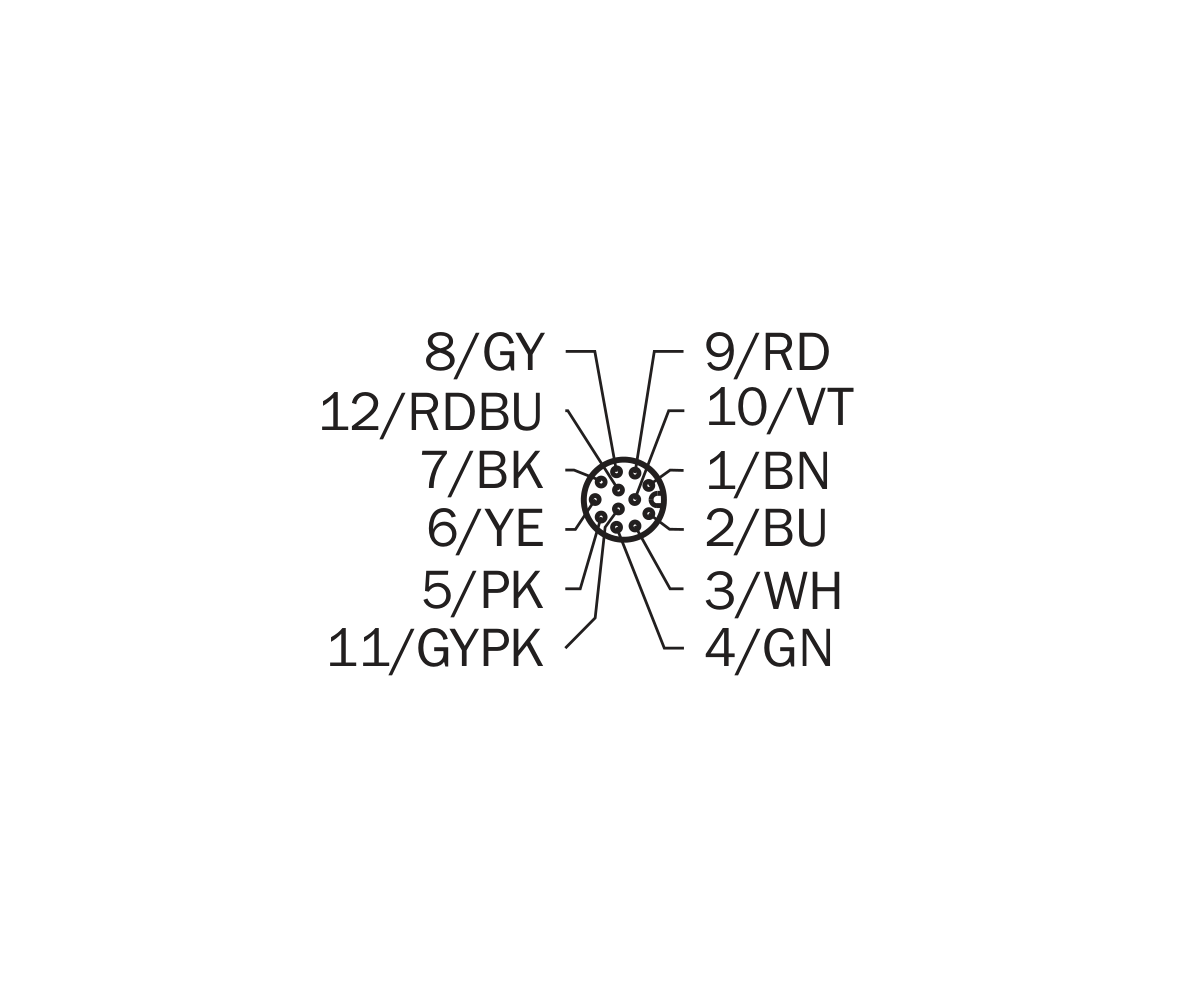

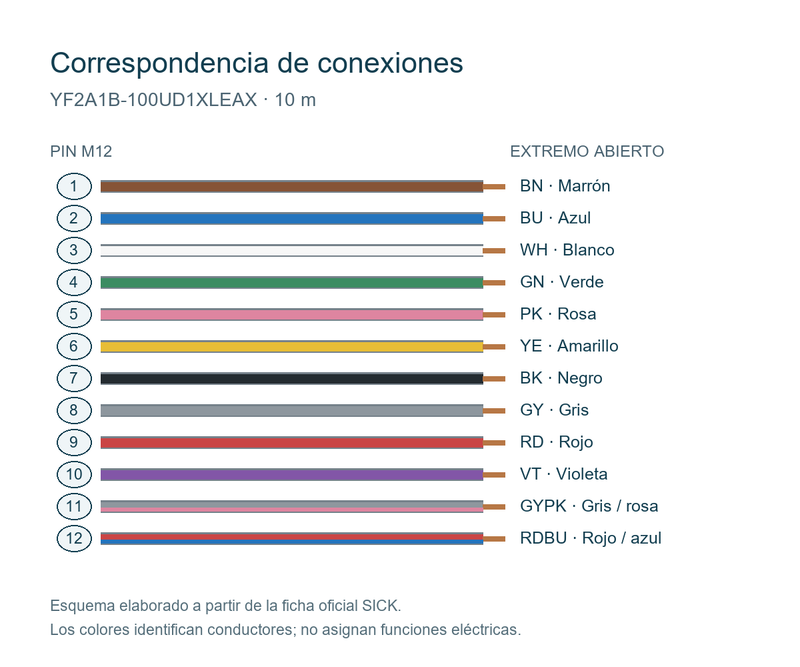

• Asignación de conductores: 1: BN; 2: BU; 3: WH; 4: GN; 5: PK; 6: YE; 7: BK; 8: GY; 9: RD; 10: VT; 11: GYPK; 12: RDBU
• Ciclos de flexión: ≤2.000.000
• Velocidad de proceso: 3,3 m/s
• Recorrido de desplazamiento: 5 m
• Aceleración: ≤5 m/s²
• Esfuerzo de torsión: 180°
• Radio de curvatura: Fijo >7,5 diámetros; movimiento >15 diámetros; cadenas >10 diámetros
