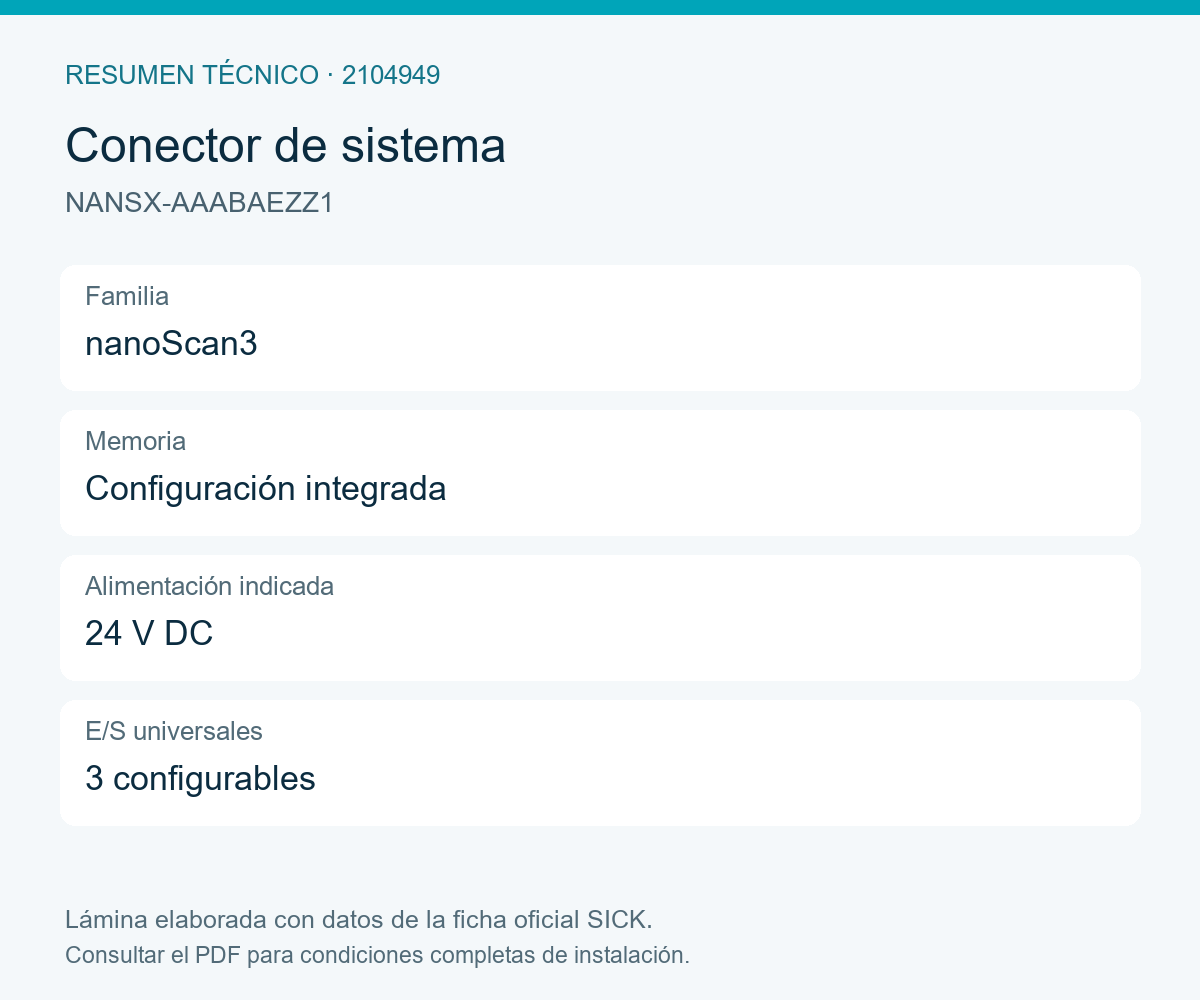

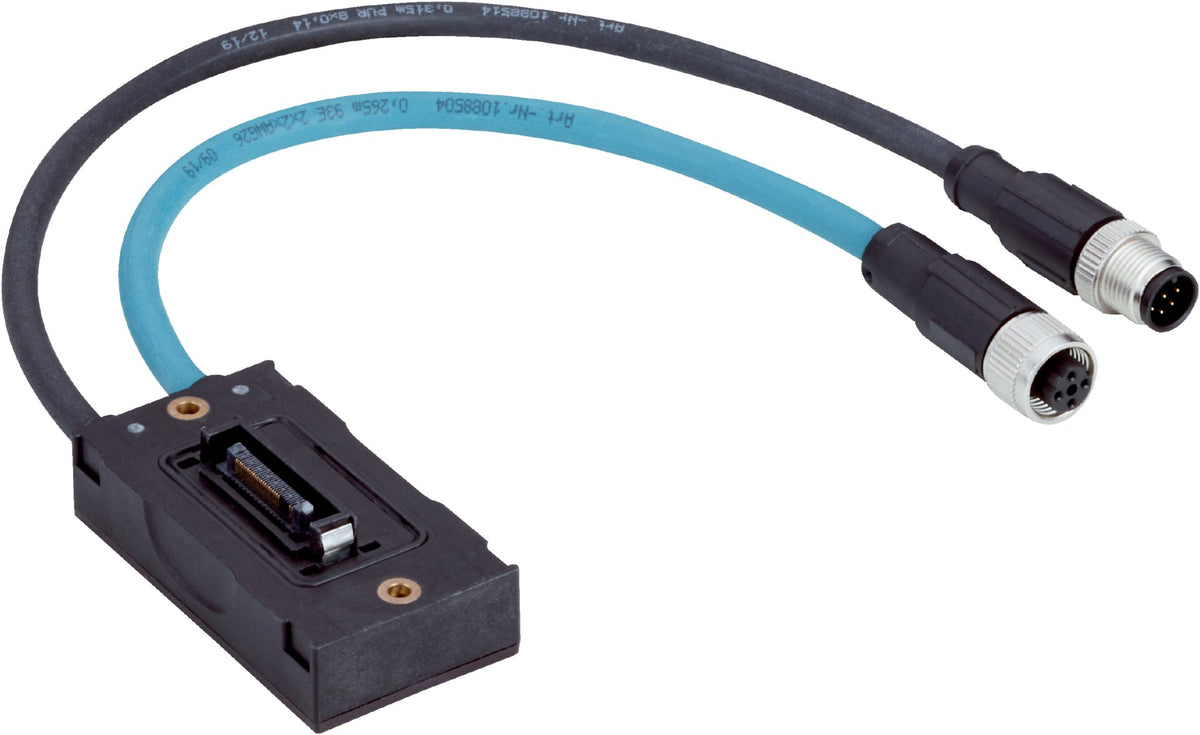

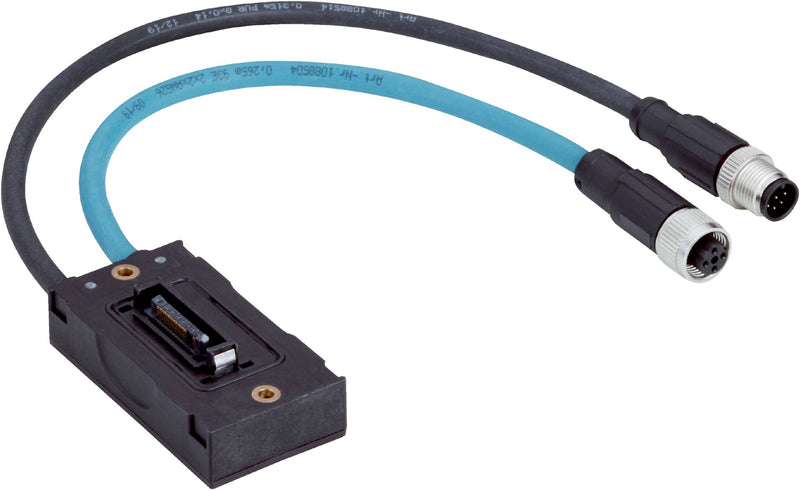

Conector de sistema SICK NANSX-AAABAEZZ1 para nanoScan3 con memoria de configuración integrada. La ficha documenta conexión Ethernet de cuatro contactos y conexión de alimentación/E/S de ocho contactos con +24 V DC, 0 V, pareja OSSD, tres E/S universales configurables y tierra funcional. La galería conserva las tablas originales de asignación de contactos; seguirlas junto con las instrucciones de uso del equipo. La galería incluye fotografía representativa oficial, planos originales de la ficha y láminas de resumen técnico identificadas; estas láminas no son fotografías adicionales del producto. Disponibilidad local sujeta a confirmación.

• Modelo: NANSX-AAABAEZZ1
• Número de parte: 2104949
• Familia: Conectores de sistema nanoScan3
• Memoria: Configuración integrada

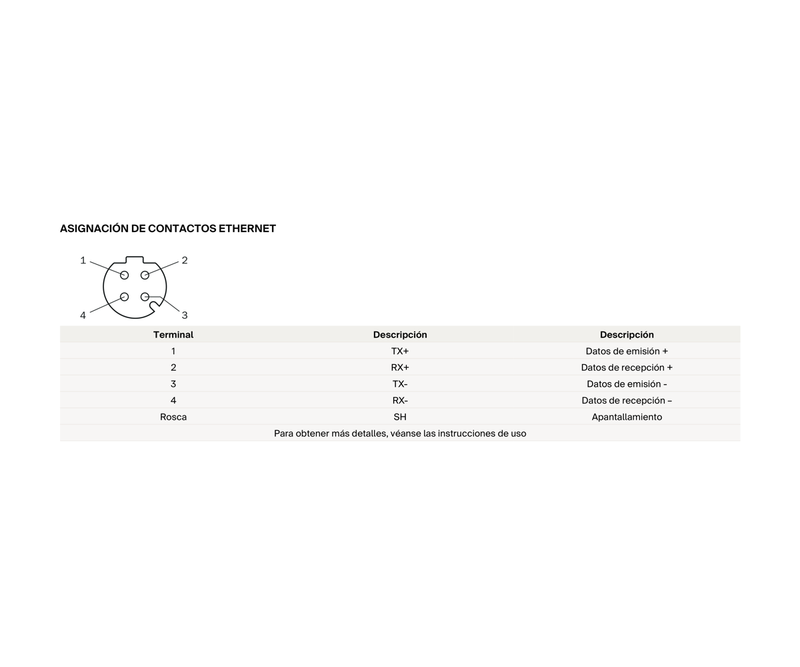

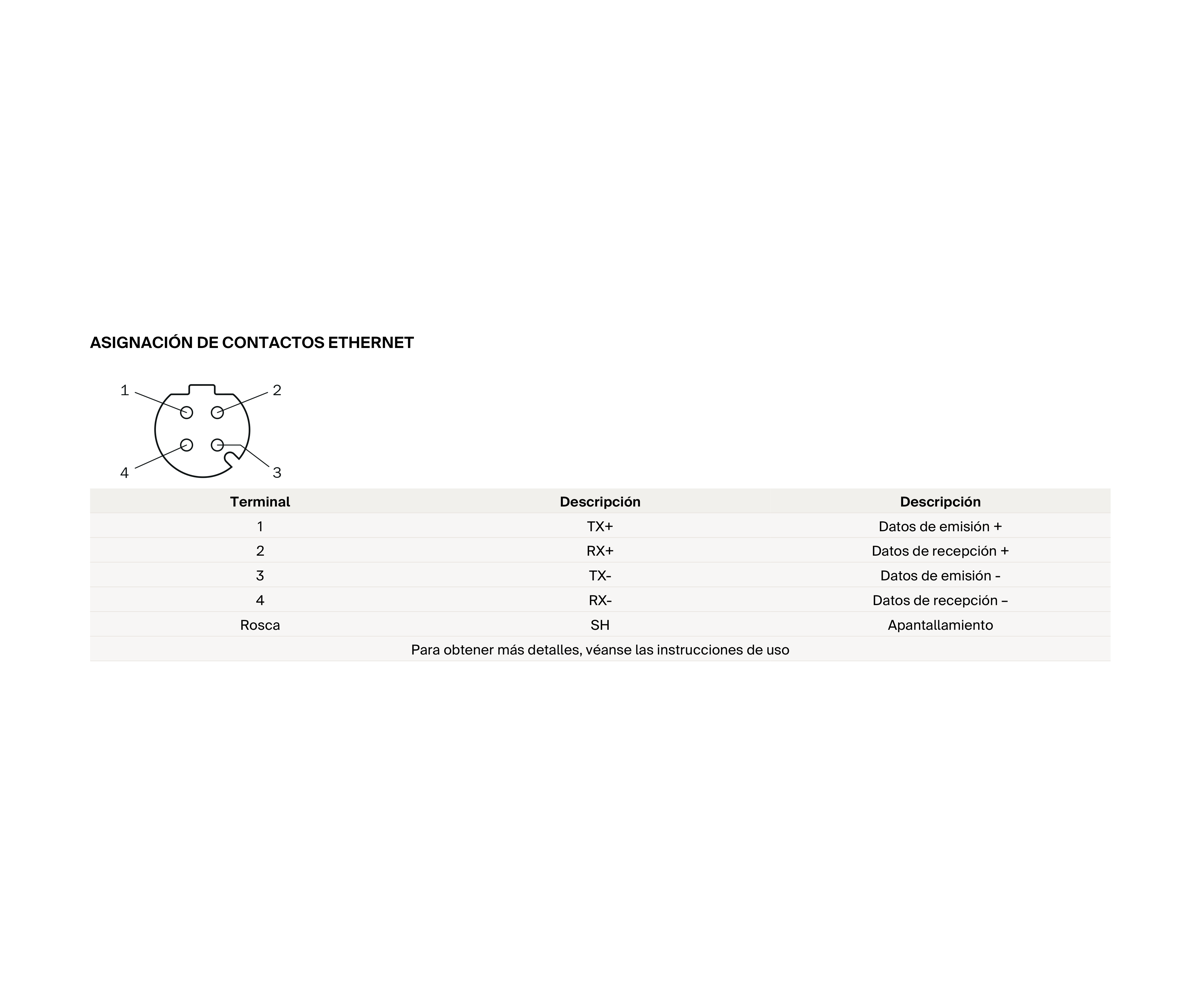

• Ethernet: 4 contactos: TX+, RX+, TX−, RX−

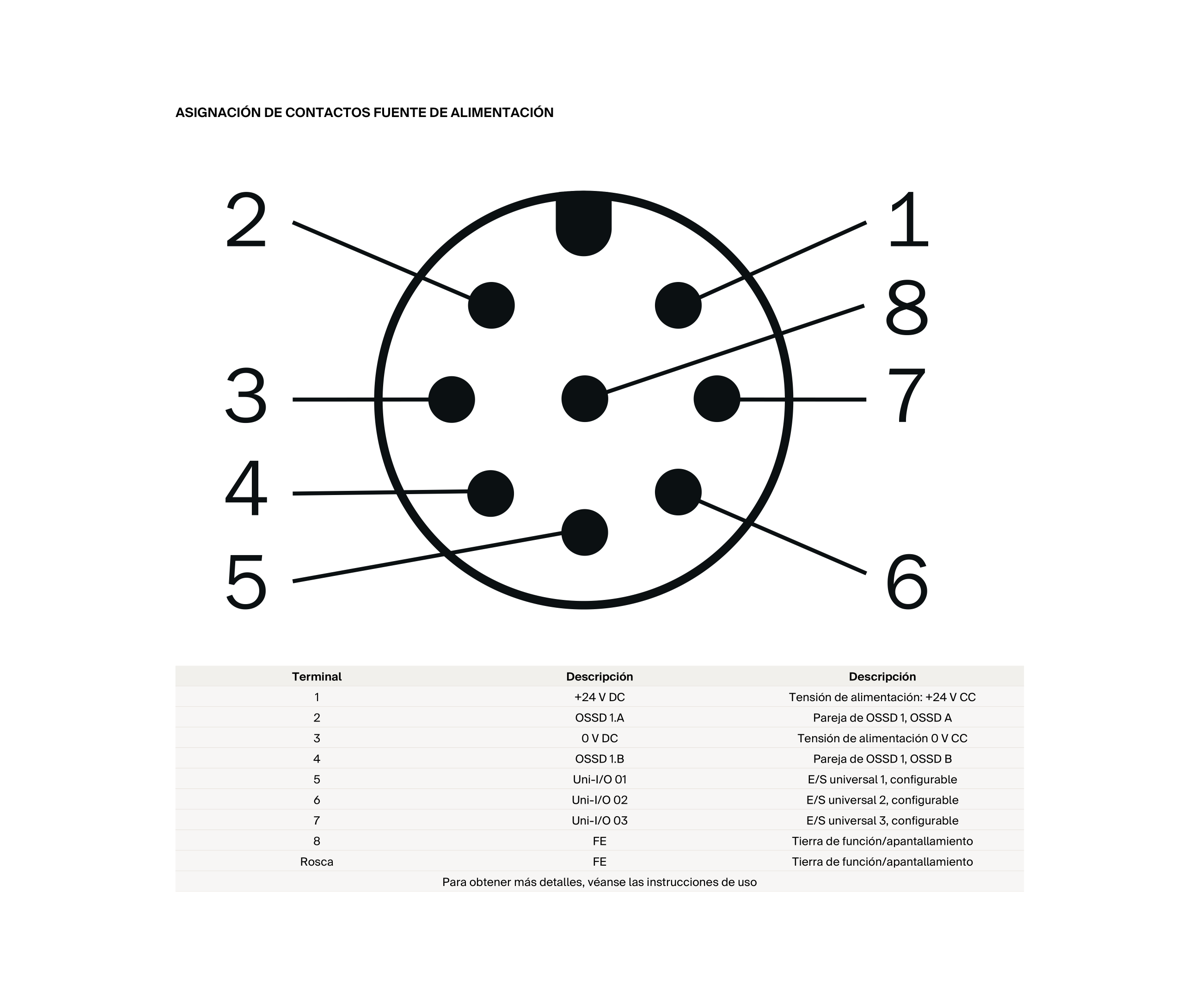

• Alimentación según tabla: +24 V DC y 0 V DC
• Salidas según tabla: OSSD 1.A / OSSD 1.B
• E/S universales: 3, configurables
• Tierra funcional: FE en contacto 8 y rosca

Descargar ficha técnica (PDF)
