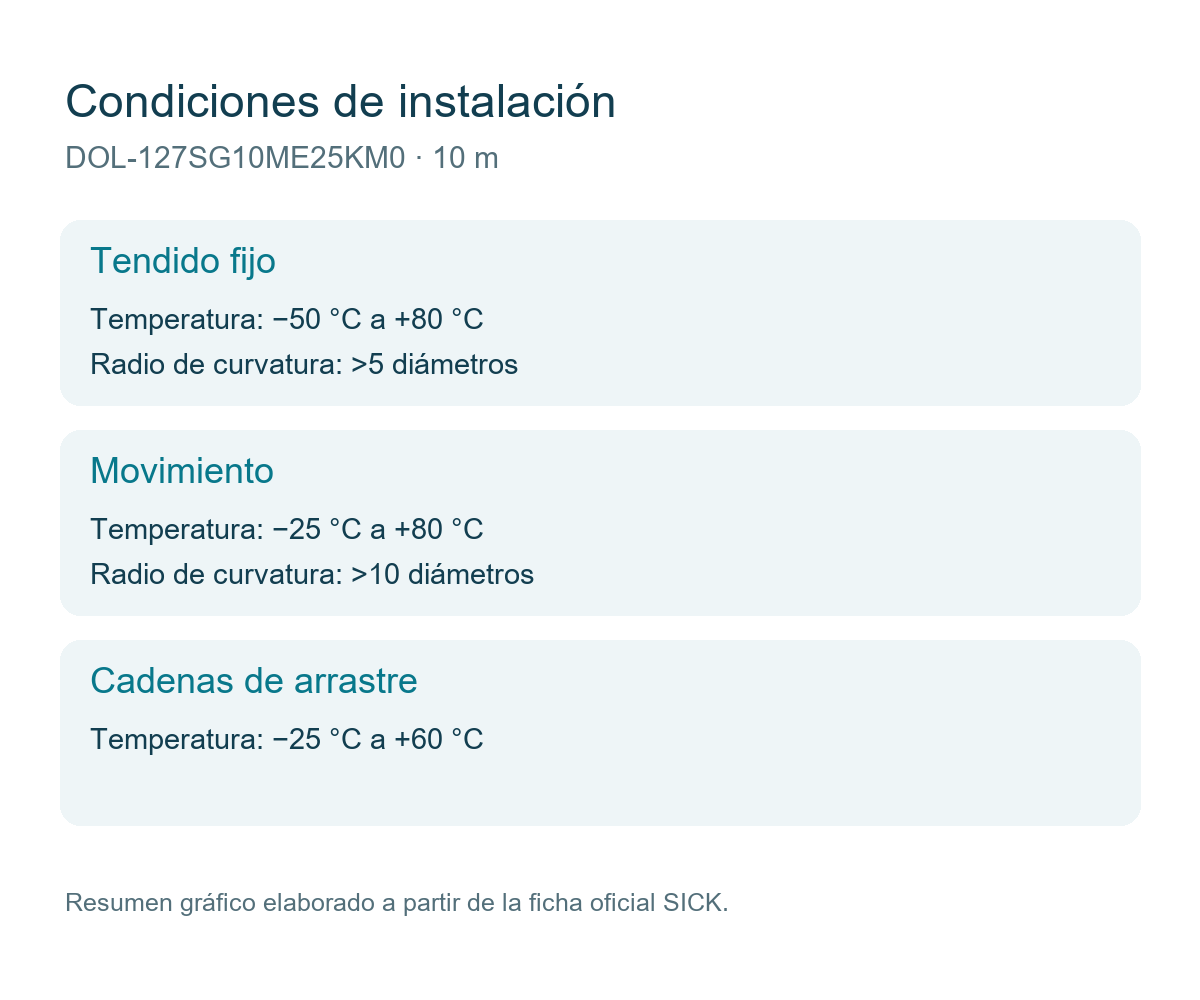

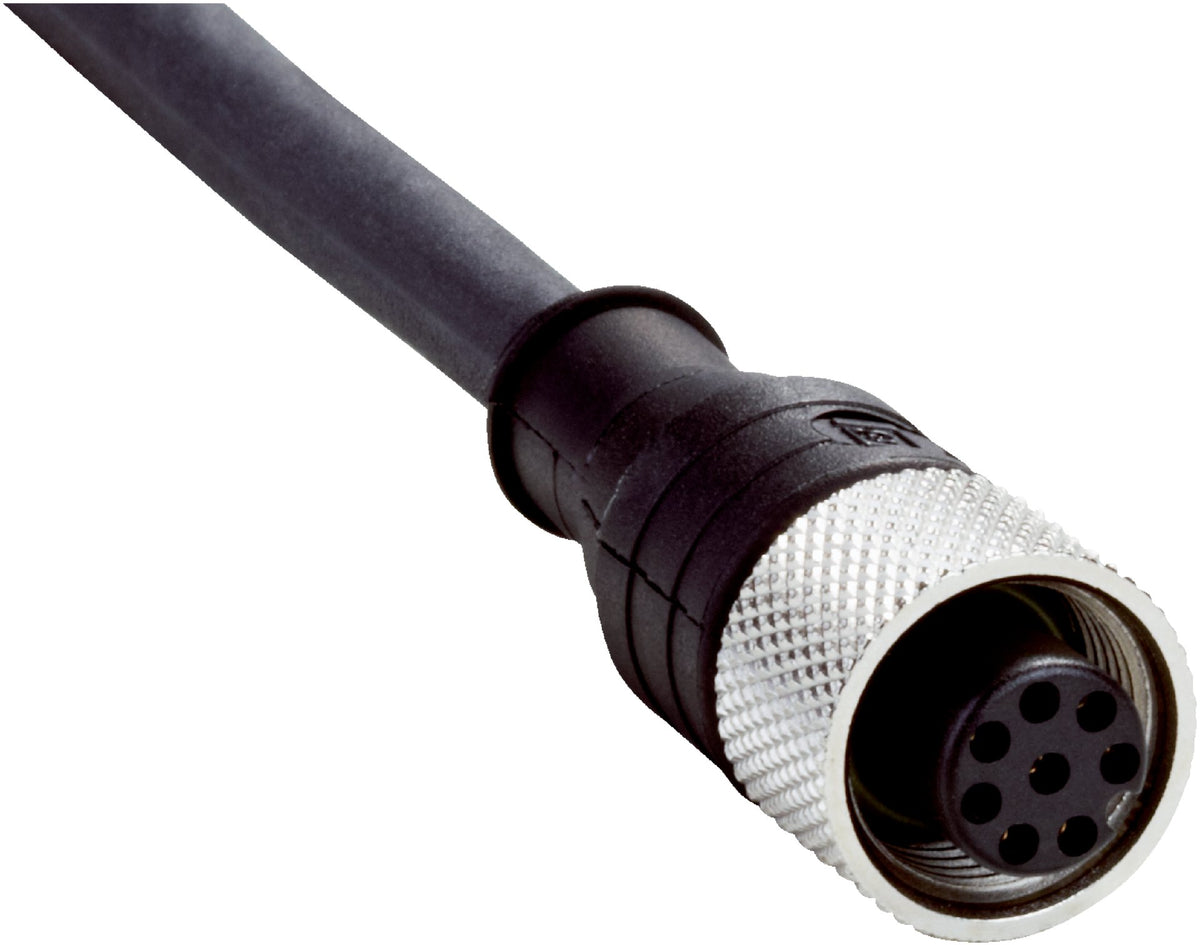

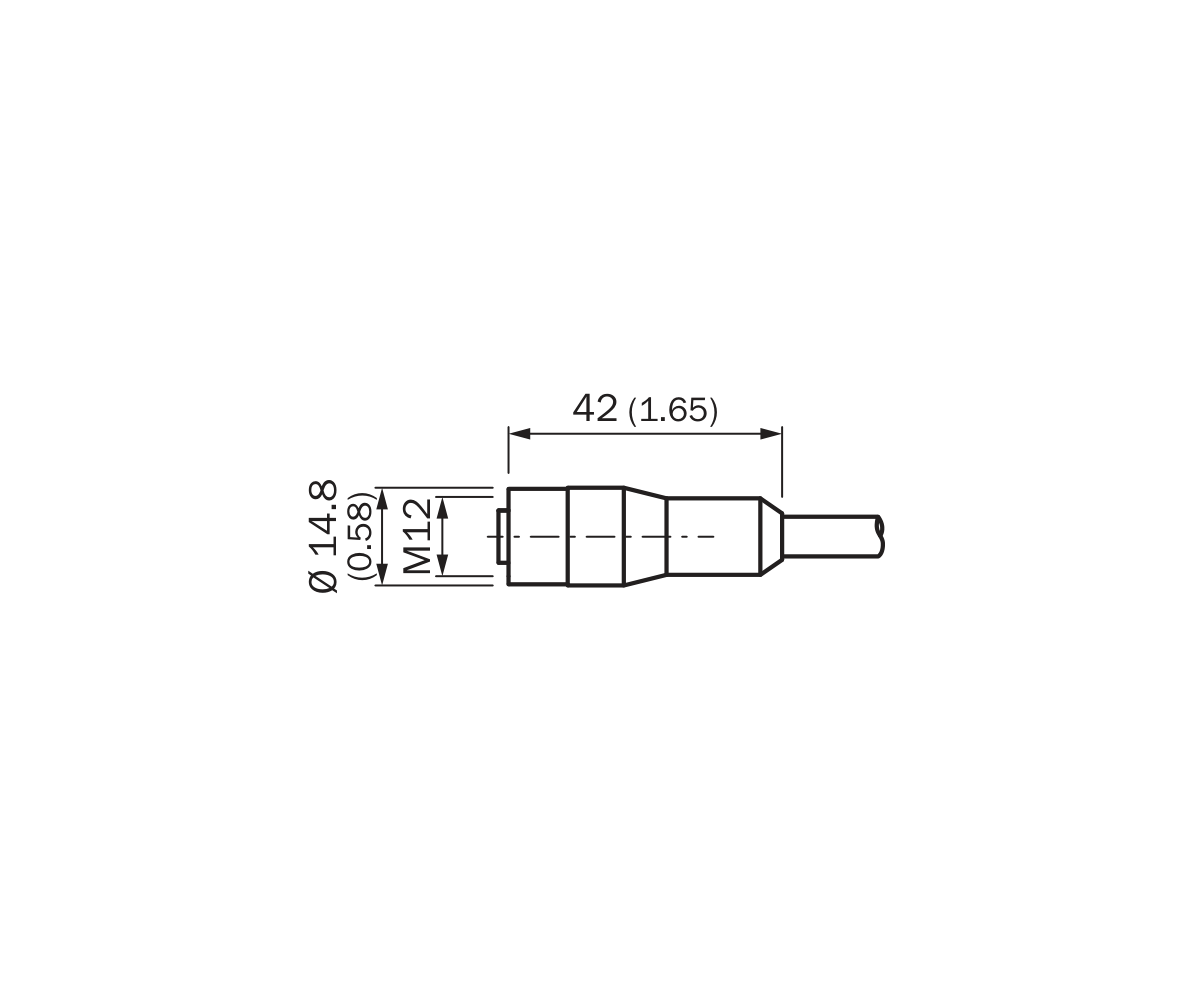

Cable sensor/actuador SICK DOL-127SG10ME25KM0 de 10 m, con conector hembra M12 recto de ocho polos y extremo abierto. Cable PUR negro sin halógenos, apantallado, de siete conductores de 0,25 mm². El pin 8 corresponde a la pantalla según el plano oficial; no se trata de ocho conductores independientes. Tensión asignada de hasta 30 V, corriente de 2 A y protección IP65/IP67. La galería incluye fotografía representativa de la familia, dibujo dimensional, asignación original de pines y un resumen gráfico elaborado con las temperaturas y radios de curvatura de la ficha oficial. Respetar el límite específico de +60 °C para cadenas de arrastre y comprobar el conexionado antes de instalar. Disponibilidad local sujeta a confirmación.

• Modelo: DOL-127SG10ME25KM0
• Número de parte: 2076543
• Longitud: 10 m
• Conexión A: M12 hembra, recto, 8 polos
• Conexión B: Extremo abierto
• Cable: PUR negro sin halógenos, apantallado
• Conductores: 7 × 0,25 mm²
• Diámetro: 6 mm
• Tensión asignada: ≤30 V
• Corriente: 2 A
• Protección: IP65 / IP67 (EN 60529)
• Ciclos de flexión: >2.000.000
• Velocidad de proceso: 3,3 m/s
• Aceleración: ≤5 m/s²
• Radio de curvatura: Fijo >5 diámetros; movimiento >10 diámetros
• Temperatura en tendido fijo: −50 °C a +80 °C
• Temperatura en movimiento: −25 °C a +80 °C
• Temperatura en cadenas de arrastre: −25 °C a +60 °C
• Temperatura del cabezal: −25 °C a +80 °C

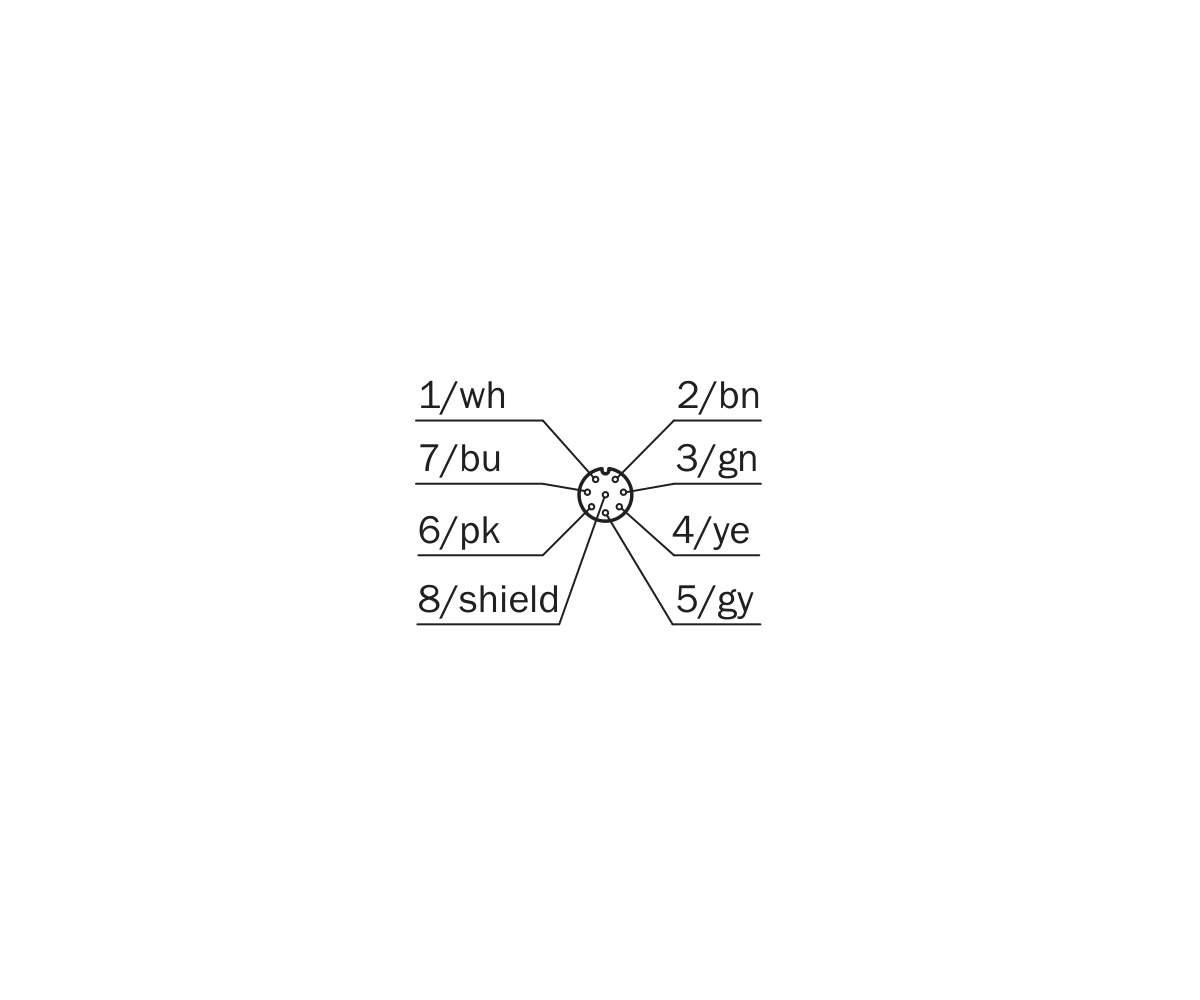

• Asignación de pines: 1 blanco; 2 marrón; 3 verde; 4 amarillo; 5 gris; 6 rosa; 7 azul; 8 pantalla

Descargar ficha técnica (PDF)
