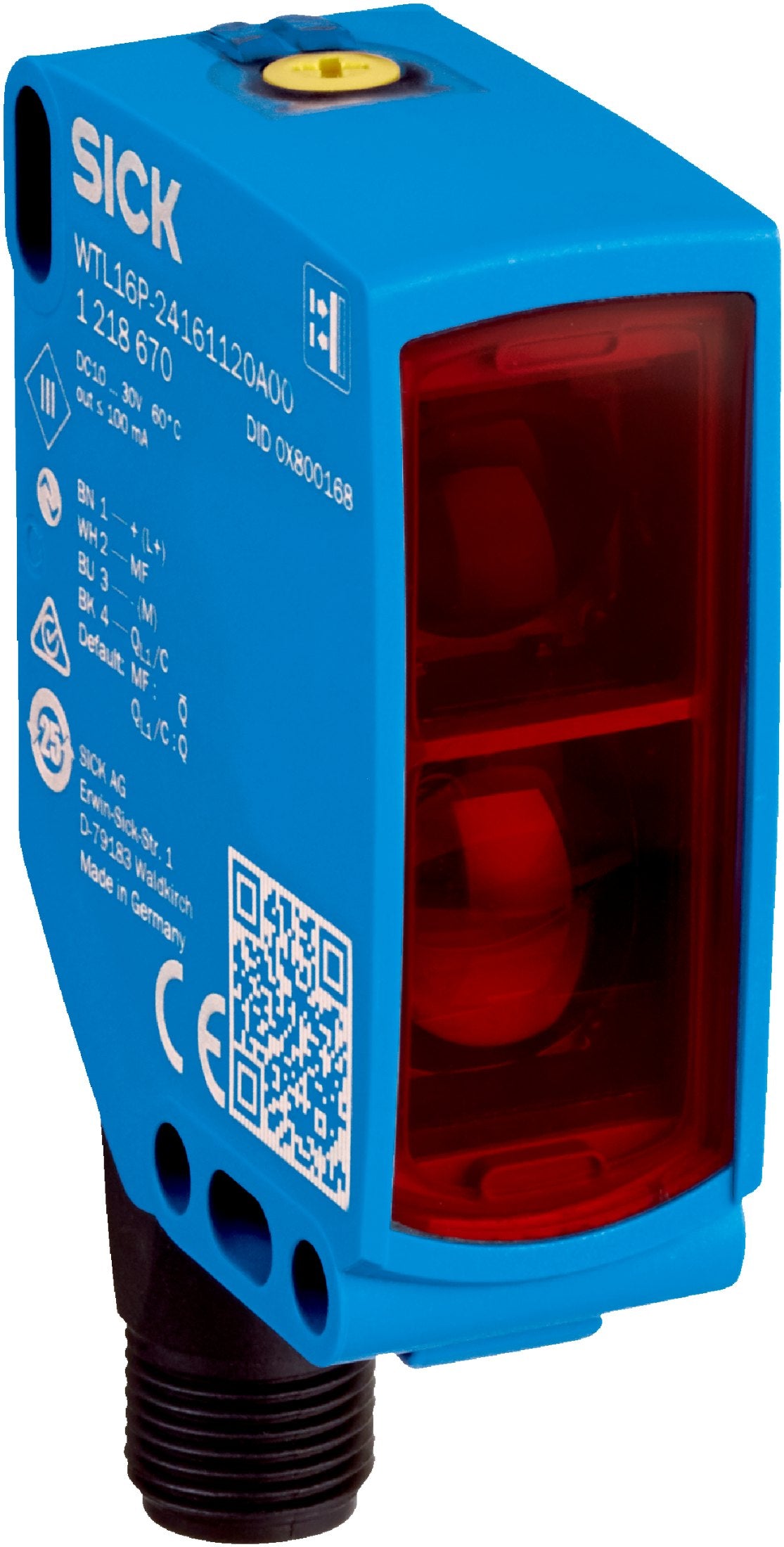

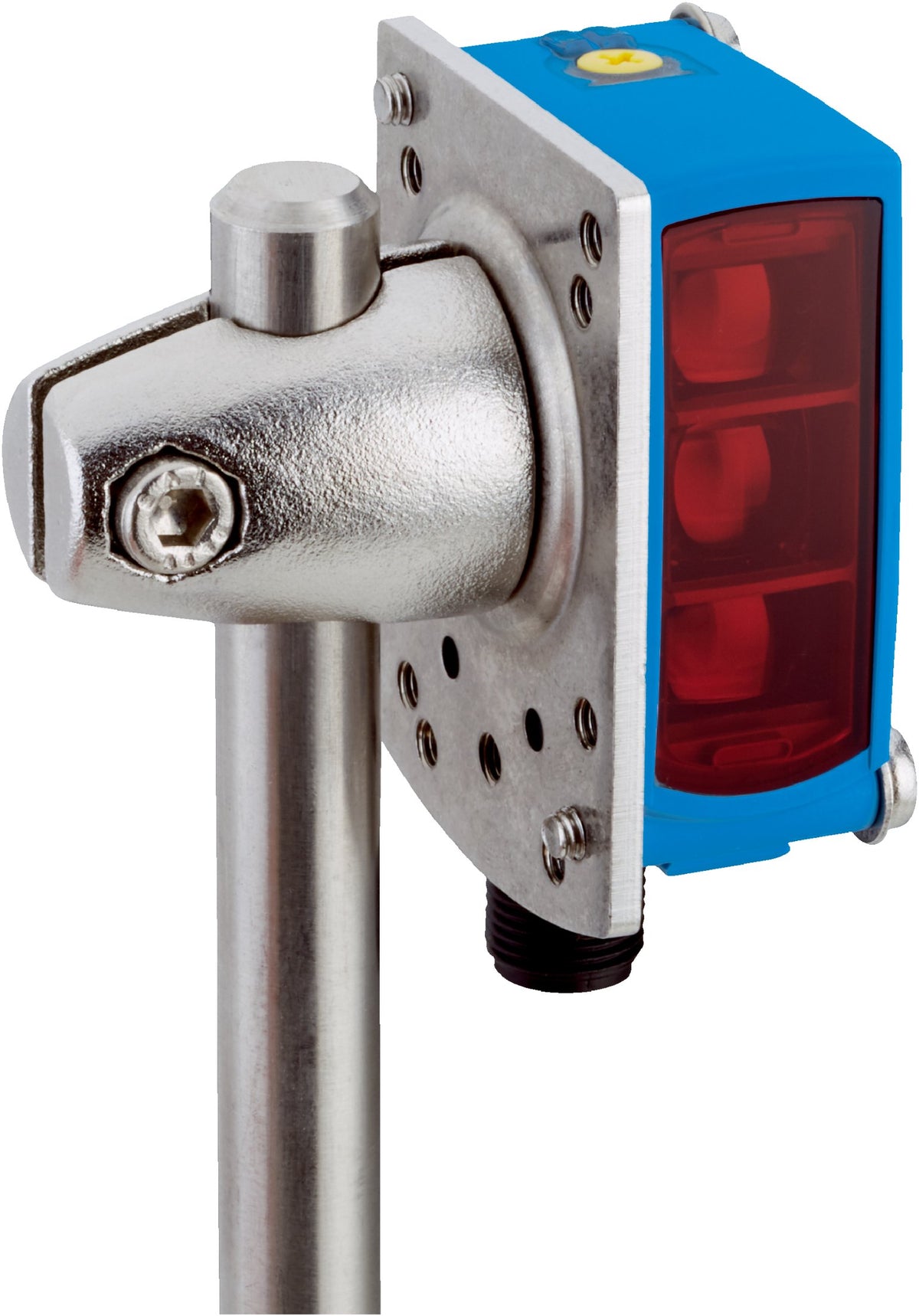

Sensor fotoeléctrico WTL16P-24161120A00: supresión de fondo, tecnología linespot. Para detección sin contacto de objetos, según alcance, reflectividad y configuración indicados por el fabricante. Galería de imágenes y documentación técnica oficiales. Revisar en el PDF las condiciones de montaje, conexión y modos de trabajo antes de seleccionar la aplicación. Disponibilidad local sujeta a confirmación. Las vistas de montaje muestran accesorios de ejemplo; su inclusión se confirma en la cotización.

• Modelo: WTL16P-24161120A00
• Número de parte: 1218670
• Principio de detección: Fotocélula de detección sobre objeto
• Funcionamiento: Supresión de fondo, Tecnología LineSpot

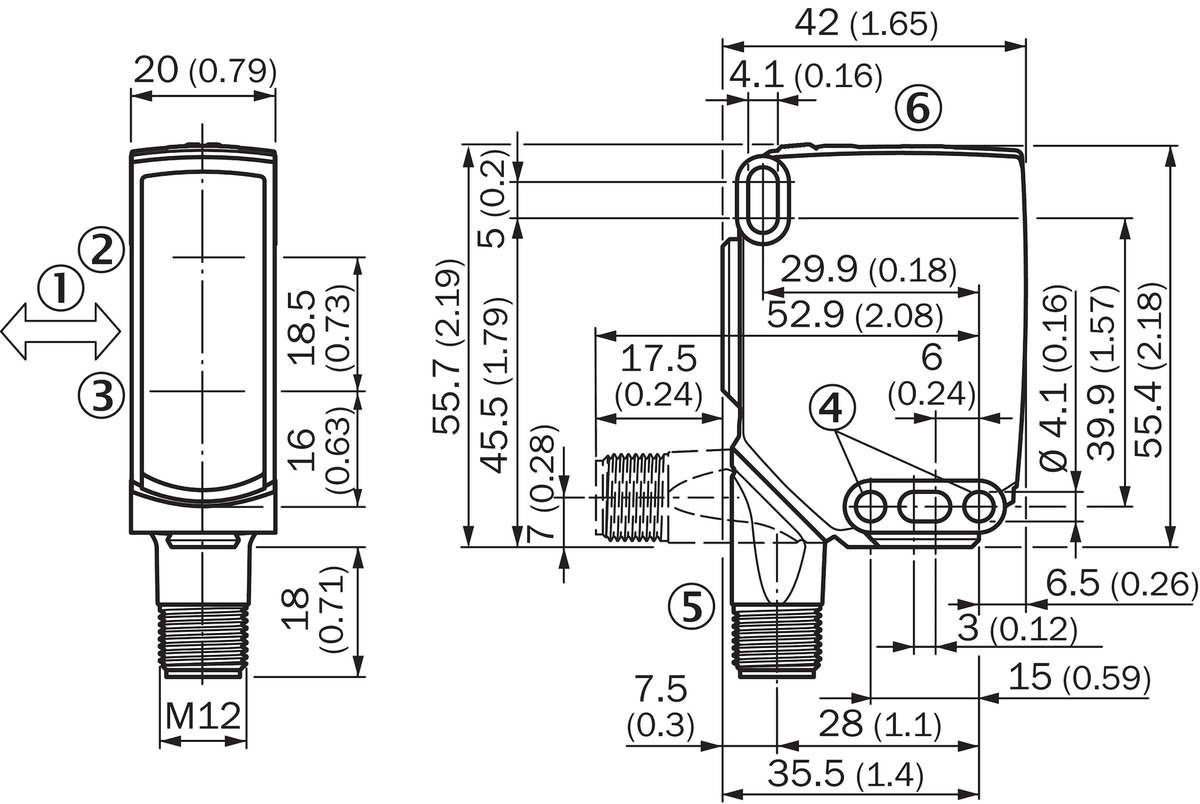

• Dimensiones An × Al × Pr: 20 mm x 55,7 mm x 42 mm
• Luz: Luz roja visible
• Longitud de onda: 635 nm
• Ajuste: BluePilot e IO-Link
• Alimentación: 10 V DC ... 30 V DC
• Salida: Señal de conmutación ǬL1
• Conexión: Conector macho M12 de 4 polos
• Clase eléctrica: III
• Peso: Aprox. 50 g
• Protección: IP66 / IP67 / IP69 según EN 60529
• Temperatura de servicio: –40 °C ... +60 °C
• Tiempo de respuesta: ≤ 500 µs; condiciones del modo de conmutación según PDF
• Frecuencia de conmutación: 1.000 Hz; condiciones y modos según PDF
• Salida: Dos salidas push-pull PNP/NPN, claro/oscuro
• Corriente máxima de salida: ≤100 mA
• Comunicación: IO-Link V1.1, COM2 38,4 kBaud, ciclo 2,3 ms, datos de proceso de 16 bits
• Carcasa: VISTAL, frontal PMMA
• Conexión de salidas: No conectar esta salida conmutada a otra salida; consultar asignación de pines del PDF
• Rango de detección: 10–500 mm con referencia de 90 % de reflectividad difusa
• Ajuste de supresión de fondo: 100–500 mm
• Rango recomendado: 150–250 mm para mejor rendimiento
• Tecnología: LineSpot, spot lineal
• Spot: 3 × 30 mm a 200 mm
• Consumo sin carga: ≤30 mA a 24 V
• Aplicación: Detección de objetos perforados

Descargar ficha técnica (PDF)
