Sensor fotoeléctrico WTM4SP-32161120A00: supresión de fondo, supresión de primer plano, multimode, valor de distancia. Para detección sin contacto de objetos, según alcance, reflectividad y configuración indicados por el fabricante. Galería de imágenes y documentación técnica oficiales. Revisar en el PDF las condiciones de montaje, conexión y modos de trabajo antes de seleccionar la aplicación. Disponibilidad local sujeta a confirmación.

• Modelo: WTM4SP-32161120A00
• Número de parte: 1136367
• Principio de detección: Fotocélula de detección sobre objeto
• Funcionamiento: Supresión de fondo, Supresión de primer plano, MultiMode, valor de distancia

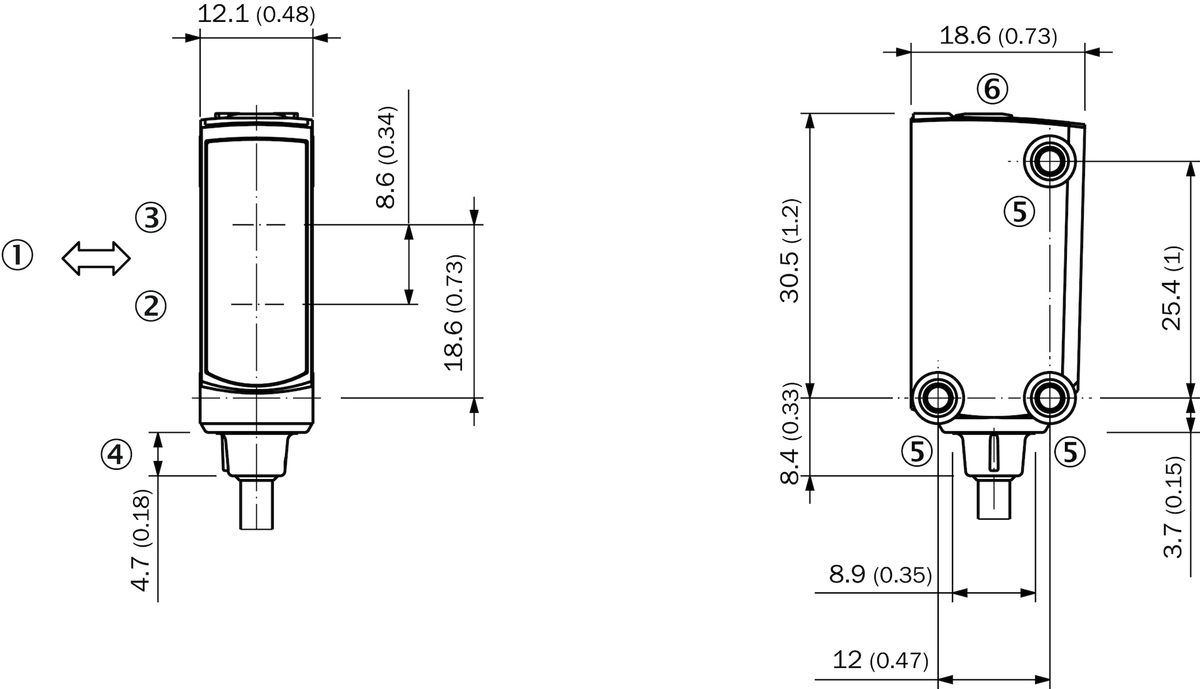

• Dimensiones An × Al × Pr: 12,1 mm x 41,9 mm x 18,6 mm
• Luz: Luz roja visible
• Longitud de onda: 635 nm
• Ajuste: BluePilot e IO-Link
• Alimentación: 10 V DC ... 30 V DC
• Salida: Señal de conmutación ǬL1
• Conexión: Cable con conector macho M8 de 4 polos, 114 mm totales: cable 77 mm + conector 37 mm
• Clase eléctrica: III
• Protección: IP66 / IP67 según EN 60529
• Temperatura de servicio: –40 °C ... +60 °C
• Tiempo de respuesta: ≤500 µs modos 1/2/3; ≤1.000 µs modos 4/5; ≤15 ms modos 1+6, con carga óhmica en conmutación
• Frecuencia de conmutación: 1.000 Hz modos 1/2/3; 500 Hz modos 4/5; 30 Hz modos 1+6, claro/oscuro 1:1
• Salida: Dos salidas push-pull PNP/NPN, claro/oscuro
• Corriente máxima de salida: ≤100 mA
• Comunicación: IO-Link V1.1, COM2 38,4 kBaud, ciclo 2,3 ms, datos de proceso de 16 bits
• Carcasa: VISTAL, frontal PMMA
• Conexión de salidas: No conectar esta salida conmutada a otra salida; consultar asignación de pines del PDF
• Modos: Supresión de fondo, supresión de primer plano, Two Value Teach-in, dos puntos independientes, Window Mode y ApplicationSelect
• Rango de detección: Modos 1/3/4/5: 4–250 mm; modo 2: 0–250 mm; modos 1+6: 4–500 mm. Referencia de 90 % de reflectividad
• Medición de distancia: 10–250 mm mediante IO-Link; resolución 0,1 mm, actualización cada 20 ms
• Repetibilidad de distancia: 0,2–6 mm (1 σ), según curva y distancia, con 90 % de reflectividad
• Exactitud de distancia: Típica de 5 a 16 mm según tramo entre 10 y 250 mm; consultar tabla del PDF
• Consumo sin carga: ≤20 mA a 24 V
• Cable: PVC; no deformar bajo 0 °C

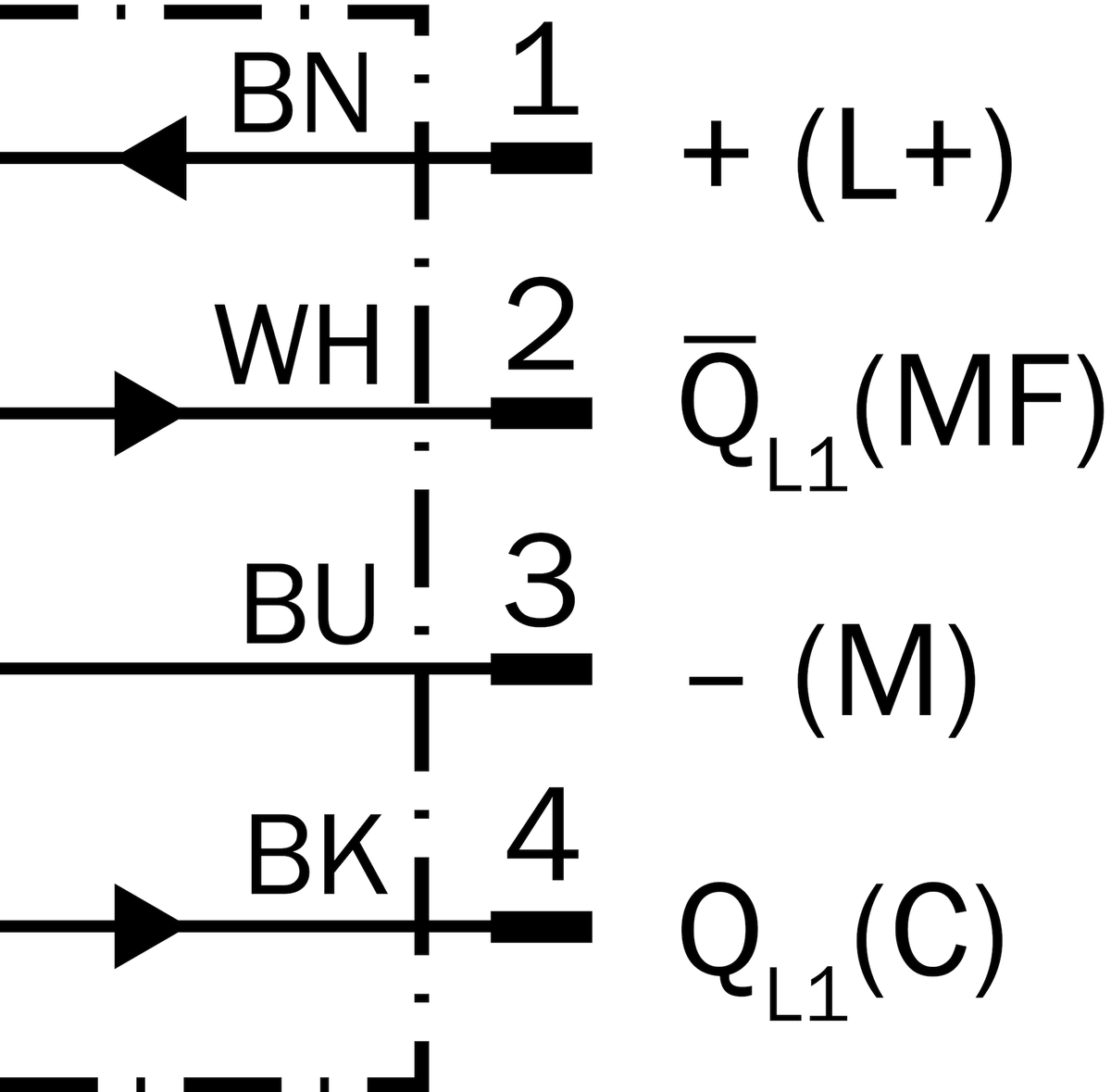

• Diagrama de galería: Conexión para modos 1/2/3/5/6; para modo 4 consultar esquema específico del PDF

Descargar ficha técnica (PDF)
