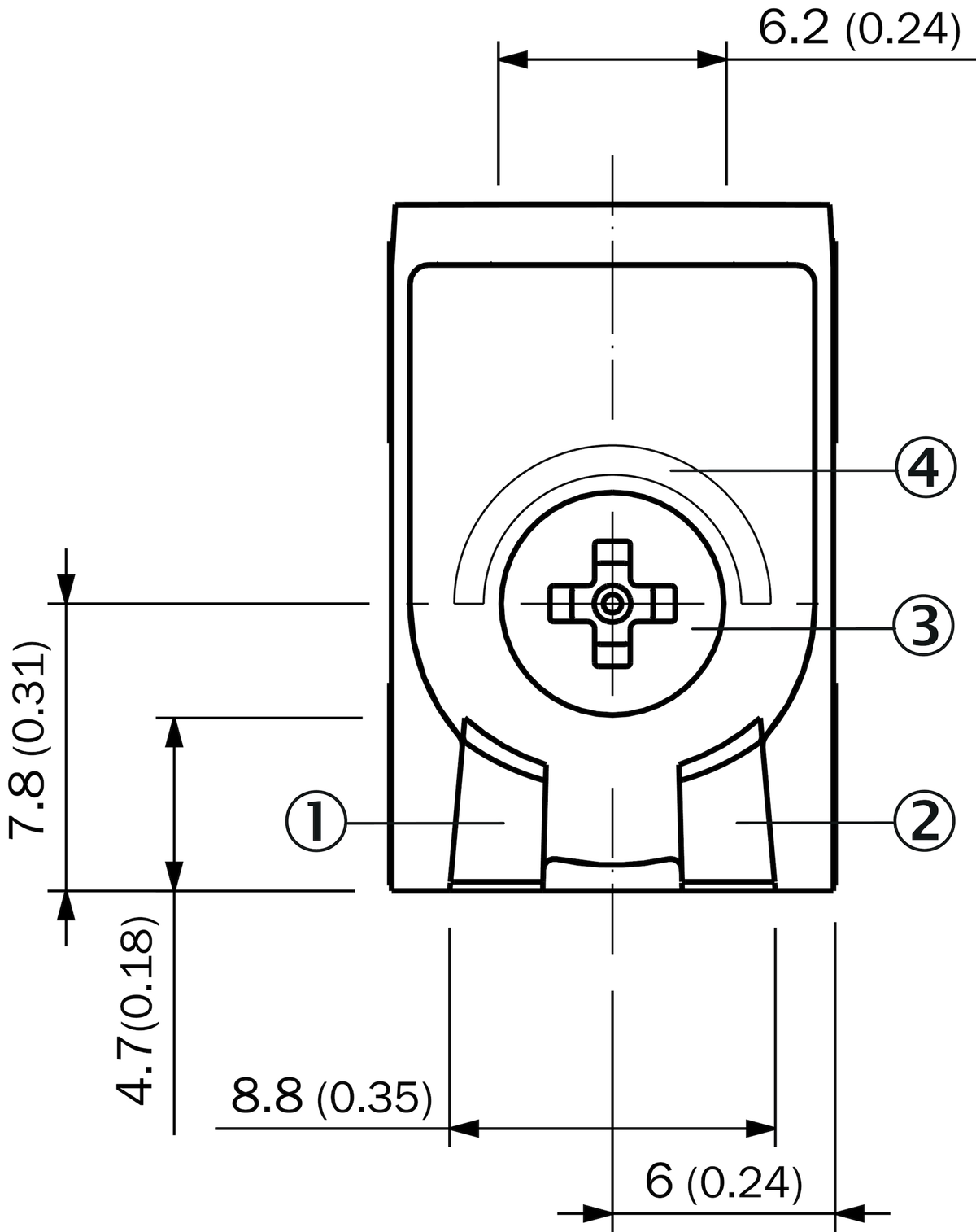

Sensor WTB4ST-22161120A00: fotocélula de detección sobre objeto, supresión de fondo, doubleline. Galería con imagen representativa y diagramas oficiales de dimensiones, conexión y ajuste. Seleccionar según el reflector o material de referencia y las condiciones de alimentación y carga indicadas en el PDF. Disponibilidad local sujeta a confirmación.

• Modelo: WTB4ST-22161120A00
• Número de parte: 1131620
• Principio de detección: Fotocélula de detección sobre objeto
• Funcionamiento: Supresión de fondo, DoubleLine

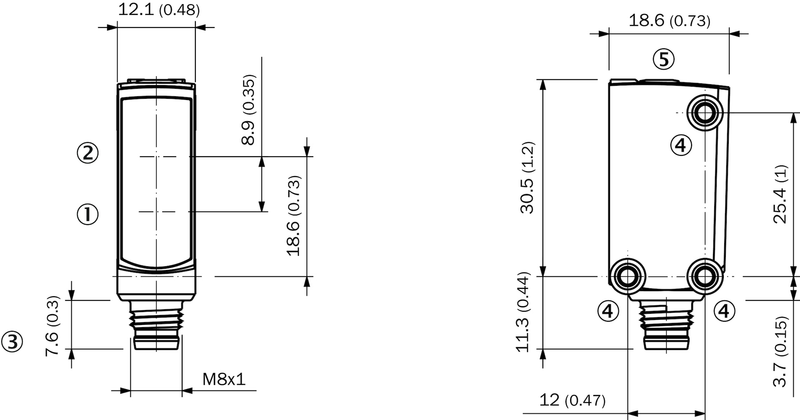

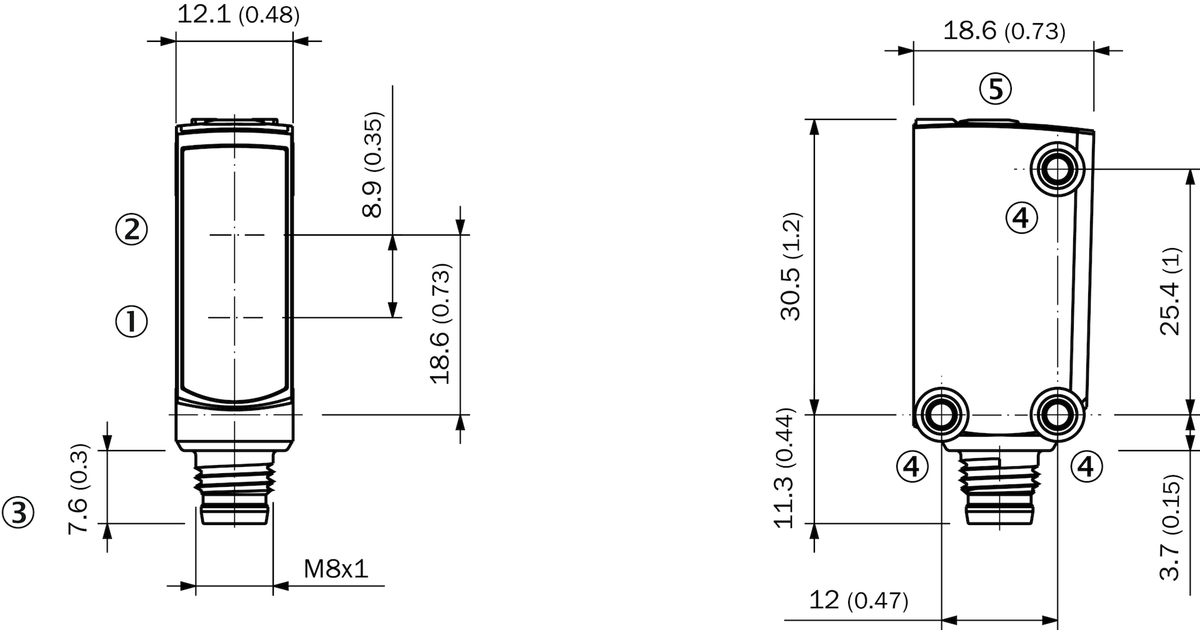

• Dimensiones An × Al × Pr: 12,1 mm x 41,9 mm x 18,6 mm
• Luz: Luz roja visible
• Longitud de onda: 635 nm
• Ajuste: BluePilot e IO-Link
• Alimentación: 10 V DC ... 30 V DC
• Salida: Dos salidas push-pull PNP/NPN, claro/oscuro
• Conexión: Conector M8 de 4 polos
• Clase eléctrica: III
• Protección: IP66 / IP67 según EN 60529
• Temperatura de servicio: –40 °C ... +60 °C
• Tiempo de respuesta: ≤ 1.000 µs; condiciones del modo de conmutación según PDF
• Frecuencia de conmutación: 500 Hz; condiciones y modos según PDF
• Rango de detección: 0–150 mm sobre objeto con 90 % de reflectividad difusa
• Ajuste de supresión de fondo: 10–150 mm; rango recomendado para mejor rendimiento: 50–90 mm
• Haz: DoubleLine, dos spots paralelos en línea
• Spot: 2,5 × 16 mm a 50 mm
• Objeto mínimo típico: 1 mm a 70 mm con 90 % de reflectividad difusa
• Corriente máxima de salida: ≤100 mA
• Consumo sin carga: ≤20 mA a 24 V
• Comunicación: IO-Link V1.1, COM2 38,4 kBaud, ciclo 2,3 ms, 16 bits
• Carcasa: VISTAL, frontal PMMA, diseño Slim

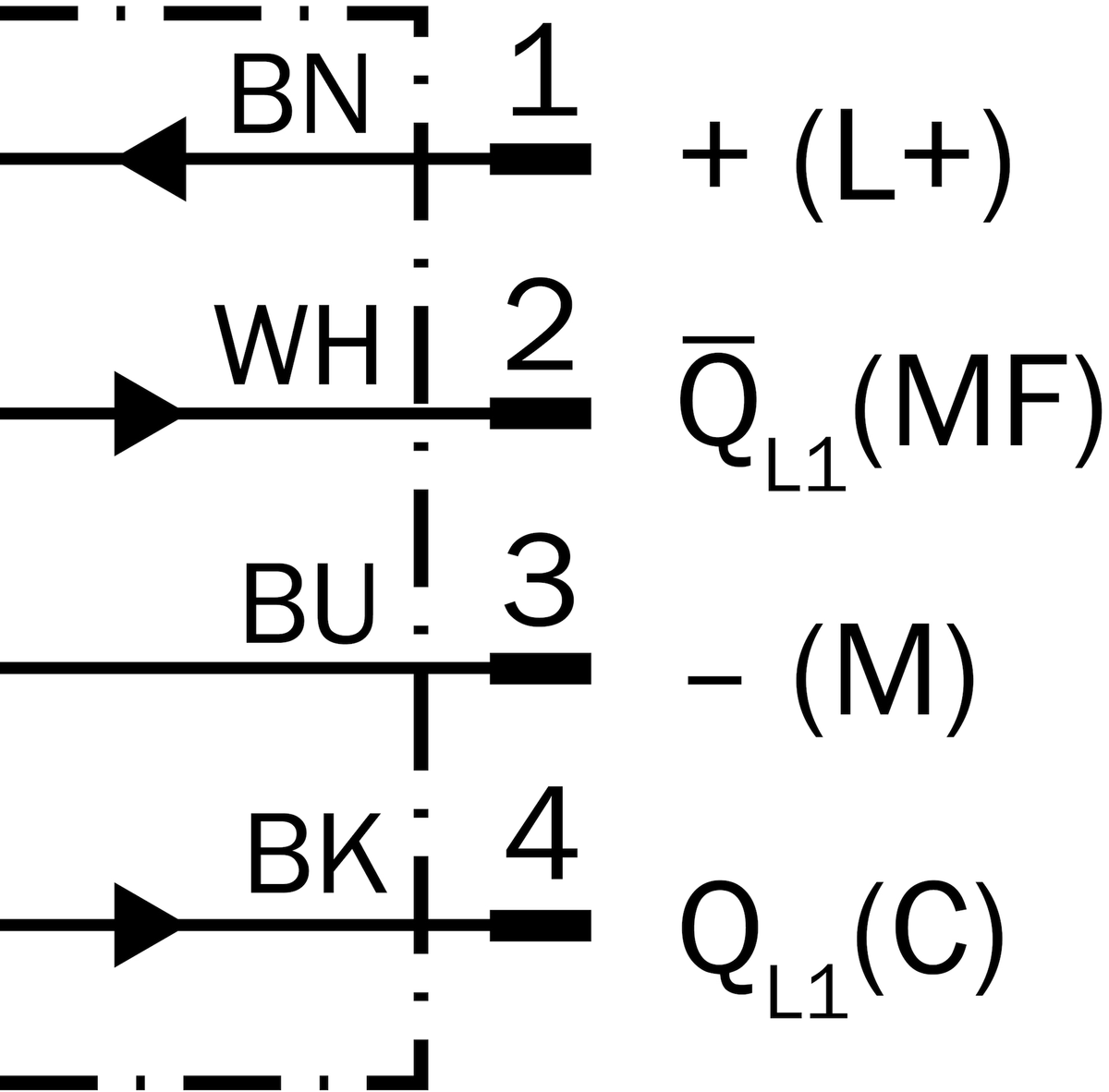

• Conexión de salidas: No conectar esta salida conmutada a otra salida; consultar asignación de pines del PDF

Descargar ficha técnica (PDF)
