Sensor GTB20M-QLRC1160ZZZ: fotocélula de detección sobre objeto, supresión de fondo. Galería con imagen representativa y diagramas oficiales de dimensiones, conexión y ajuste. Seleccionar según el reflector o material de referencia y las condiciones de alimentación y carga indicadas en el PDF. Disponibilidad local sujeta a confirmación.

• Modelo: GTB20M-QLRC1160ZZZ
• Número de parte: 1119846
• Principio de detección: Fotocélula de detección sobre objeto
• Funcionamiento: Supresión de fondo

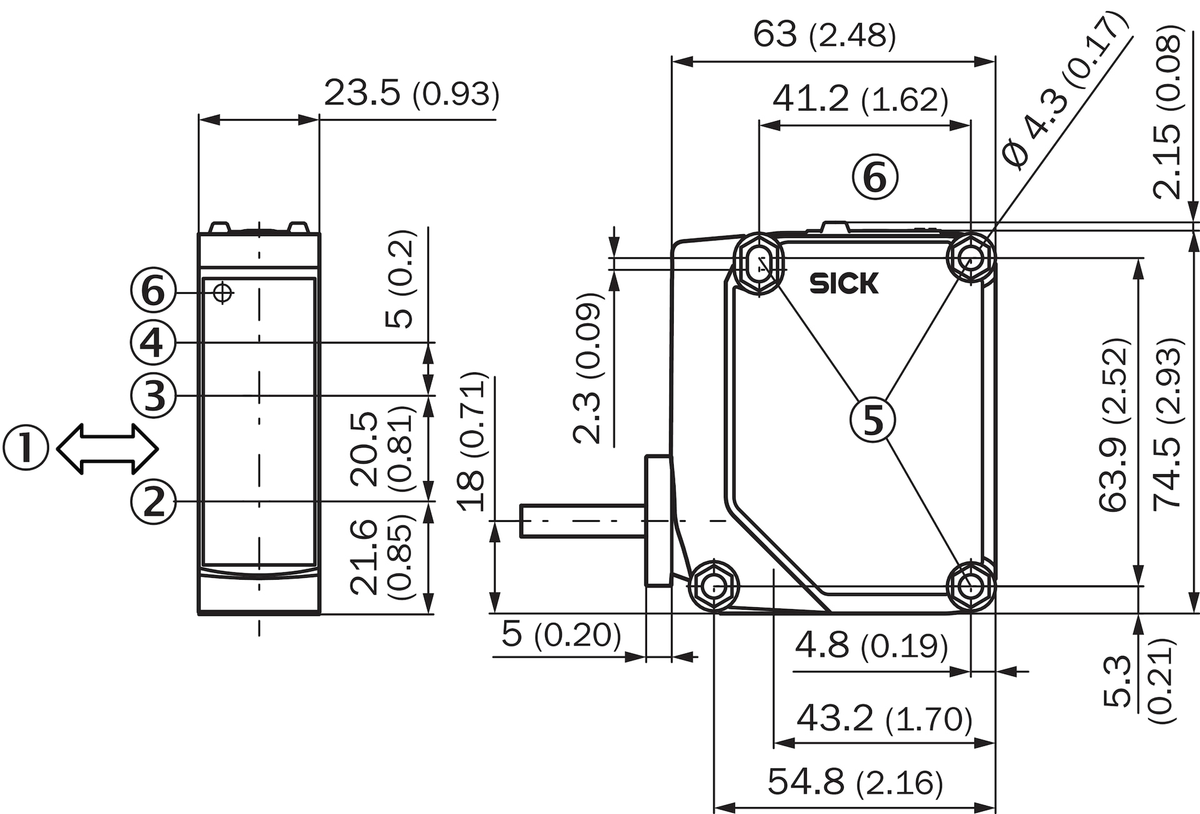

• Dimensiones An × Al × Pr: 23,5 mm x 74,5 mm x 63 mm
• Luz: Luz infrarroja
• Longitud de onda: 850 nm
• Ajuste: Potenciómetro
• Alimentación: 24–240 V AC/DC ±10 %

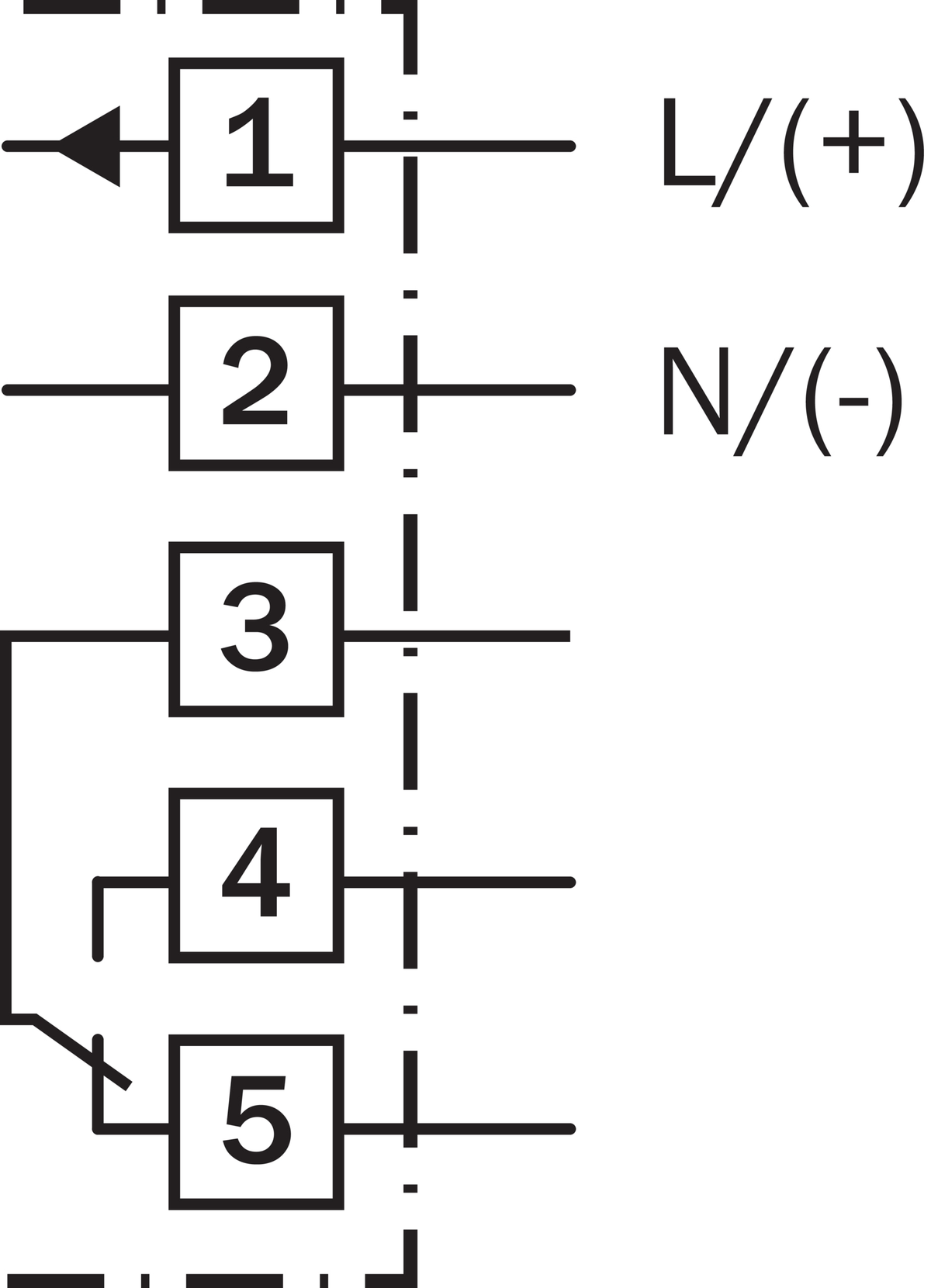

• Conexión: Conexión por borne, 5 bornes de conexión
• Clase eléctrica: II
• Peso: Aprox. 90 g
• Protección: IP67 (EN 60529)
• Temperatura de servicio: −30 a +60 °C; máximo UL +50 °C
• Tiempo de respuesta: ≤ 15 ms; condiciones del modo de conmutación según PDF
• Frecuencia de conmutación: 10 Hz; condiciones y modos según PDF
• Rango de detección: 5 mm–3 m, referencia con 90 % de reflectividad difusa

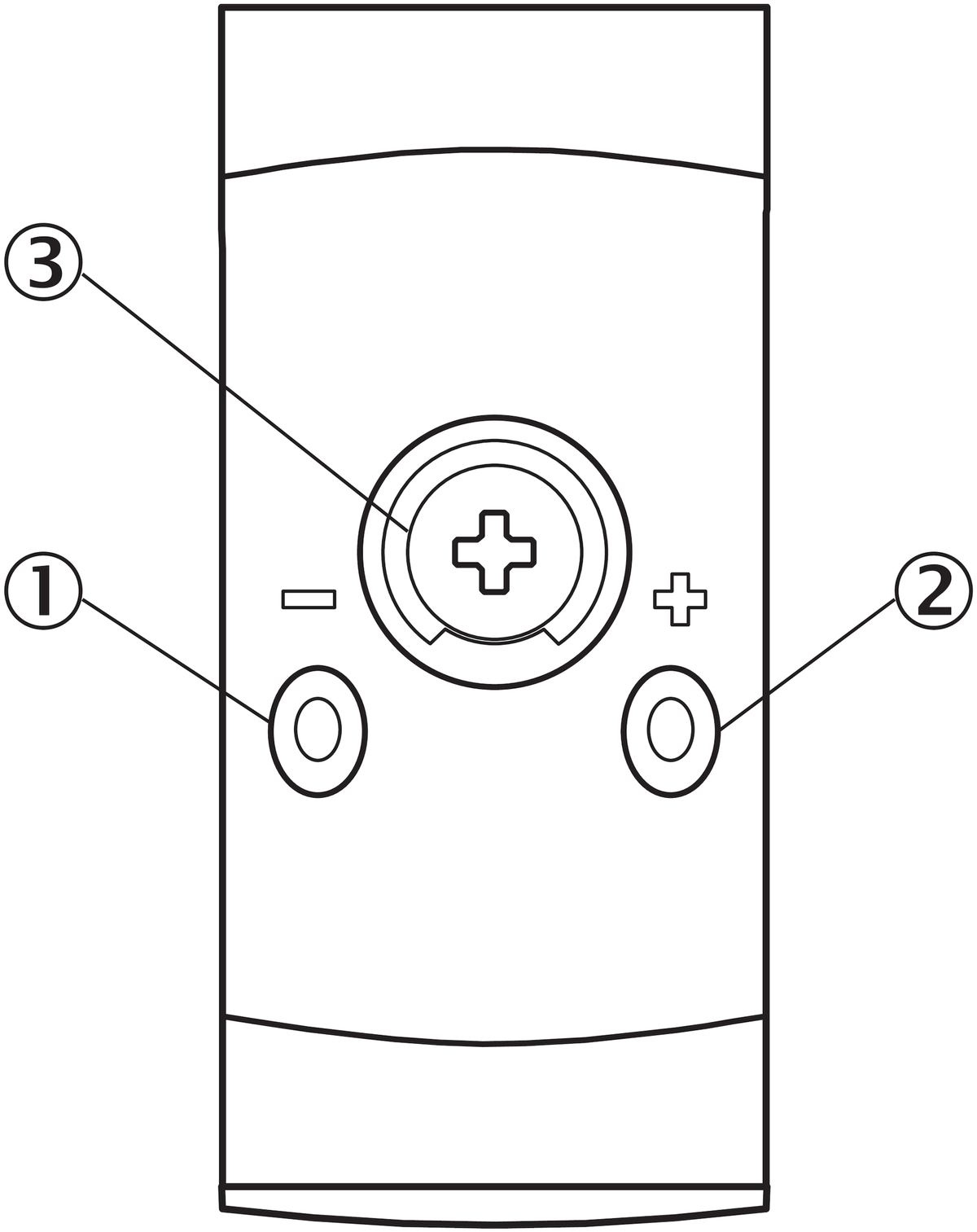

• Ajuste de supresión de fondo: 0,1–3 m, potenciómetro de siete vueltas
• Salida: Relé SPDT, claro/oscuro
• Capacidad del relé: 4 A a 250 V AC; 4 A a 24 V DC; 0,11 A a 250 V DC. Límites UL según contacto NO/NC: consultar PDF
• Aislamiento y cargas: Revisar fecha de fabricación y condiciones de aislamiento del PDF. Aplicar supresión de chispas en cargas inductivas/capacitivas y aislamiento adicional cuando corresponda
• Consumo sin carga: ≤10 mA a 230 V AC/DC; ≤45 mA a 24 V AC/DC
• Carcasa: ABS, frontal PMMA
