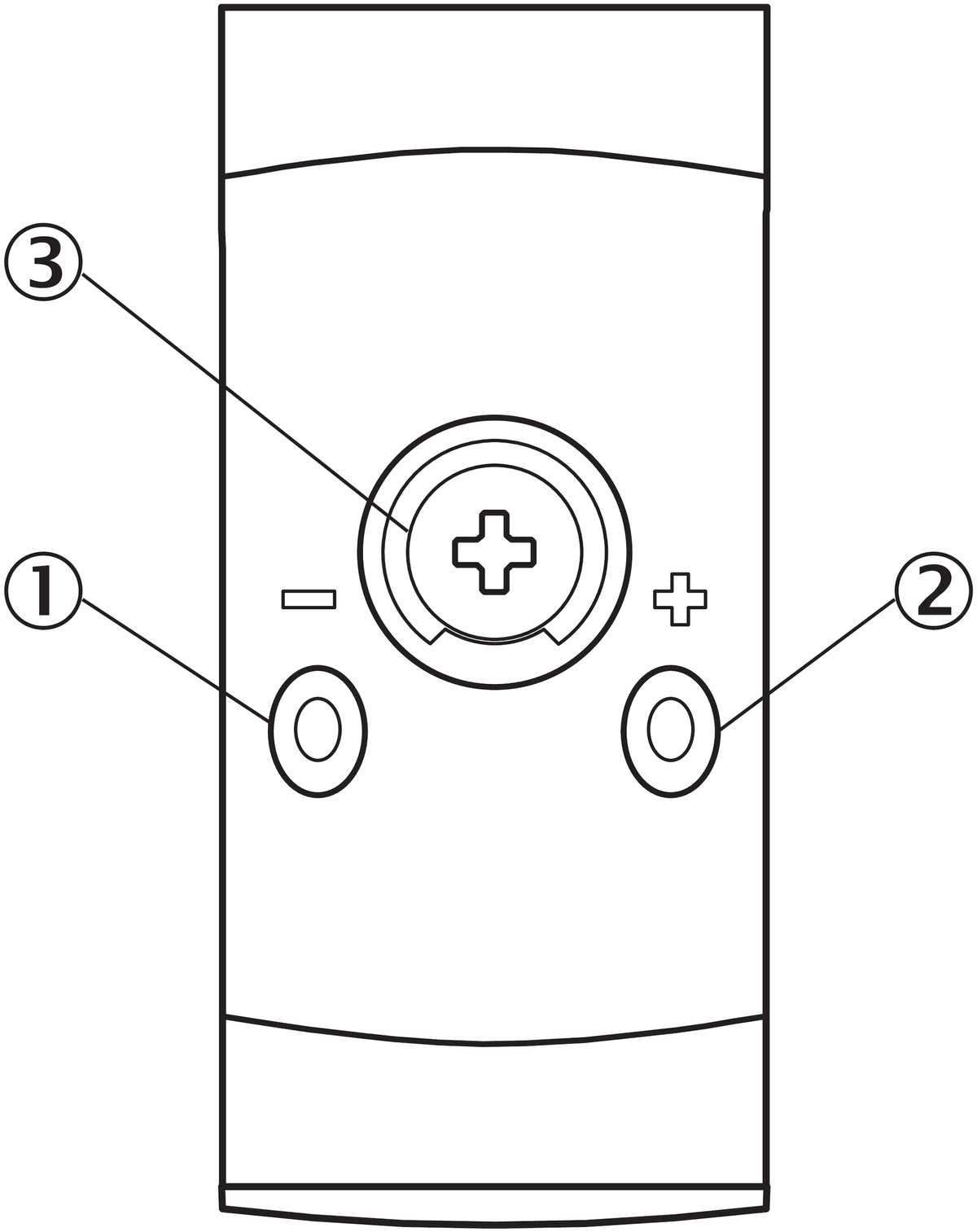

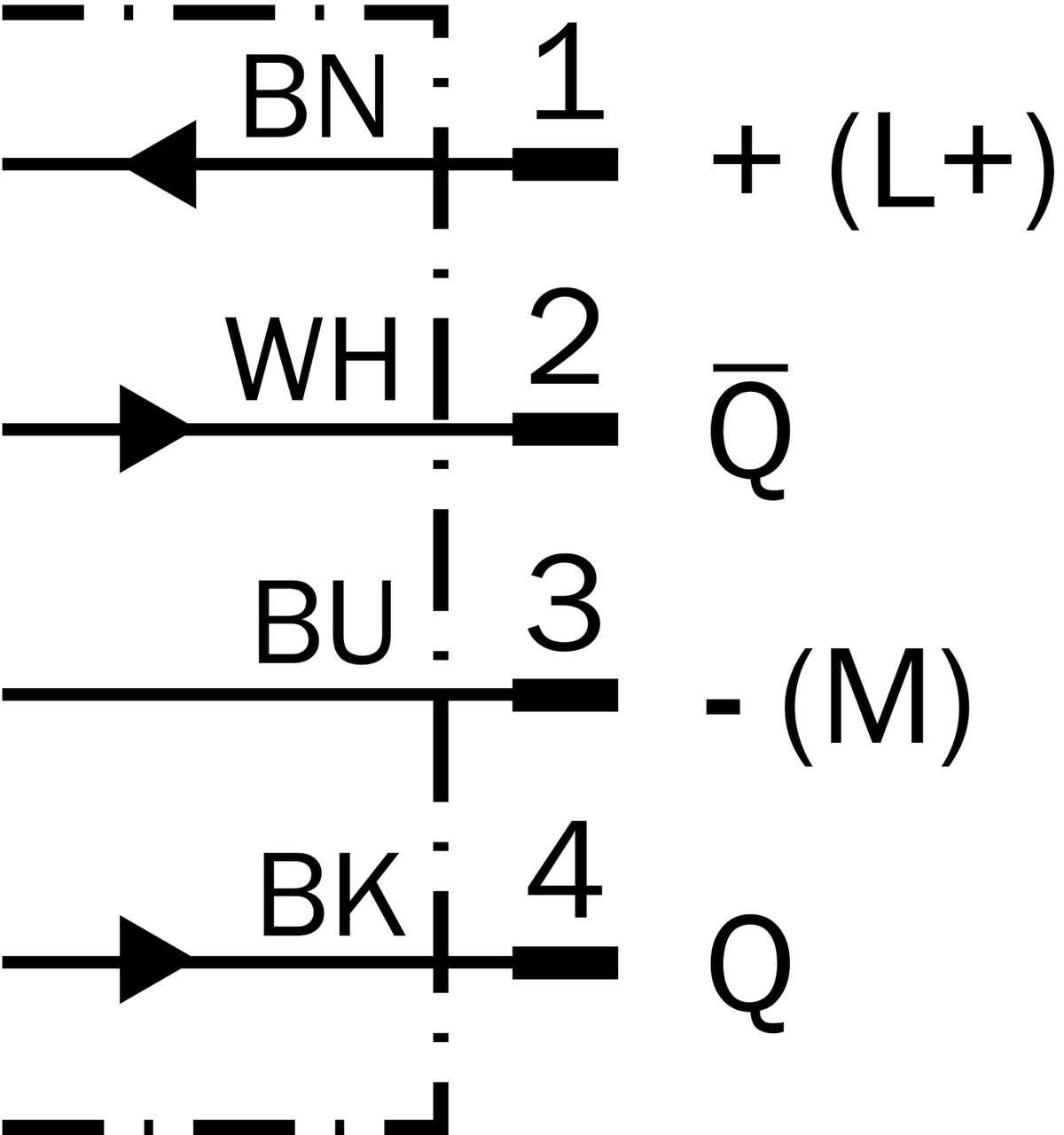

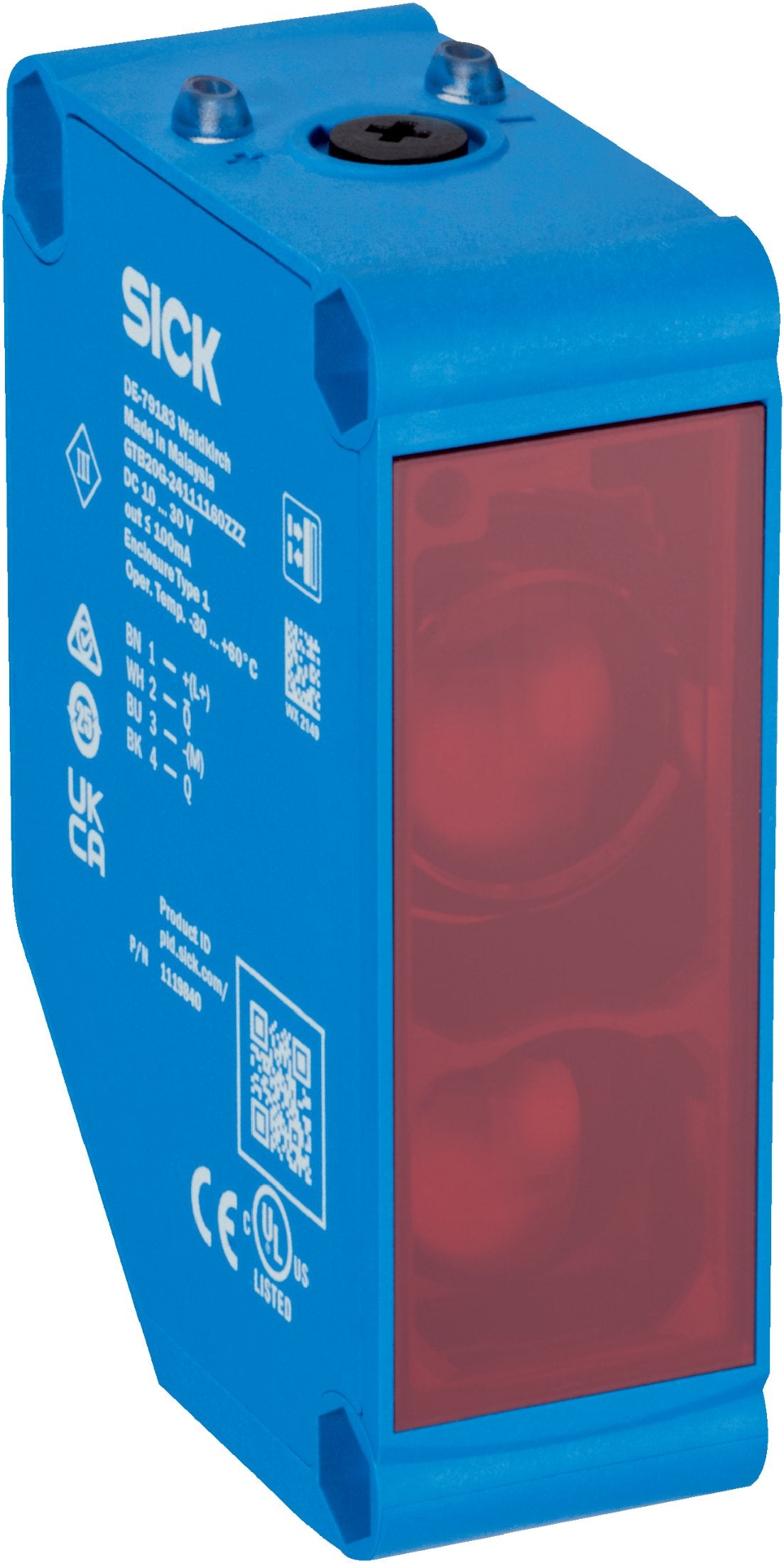

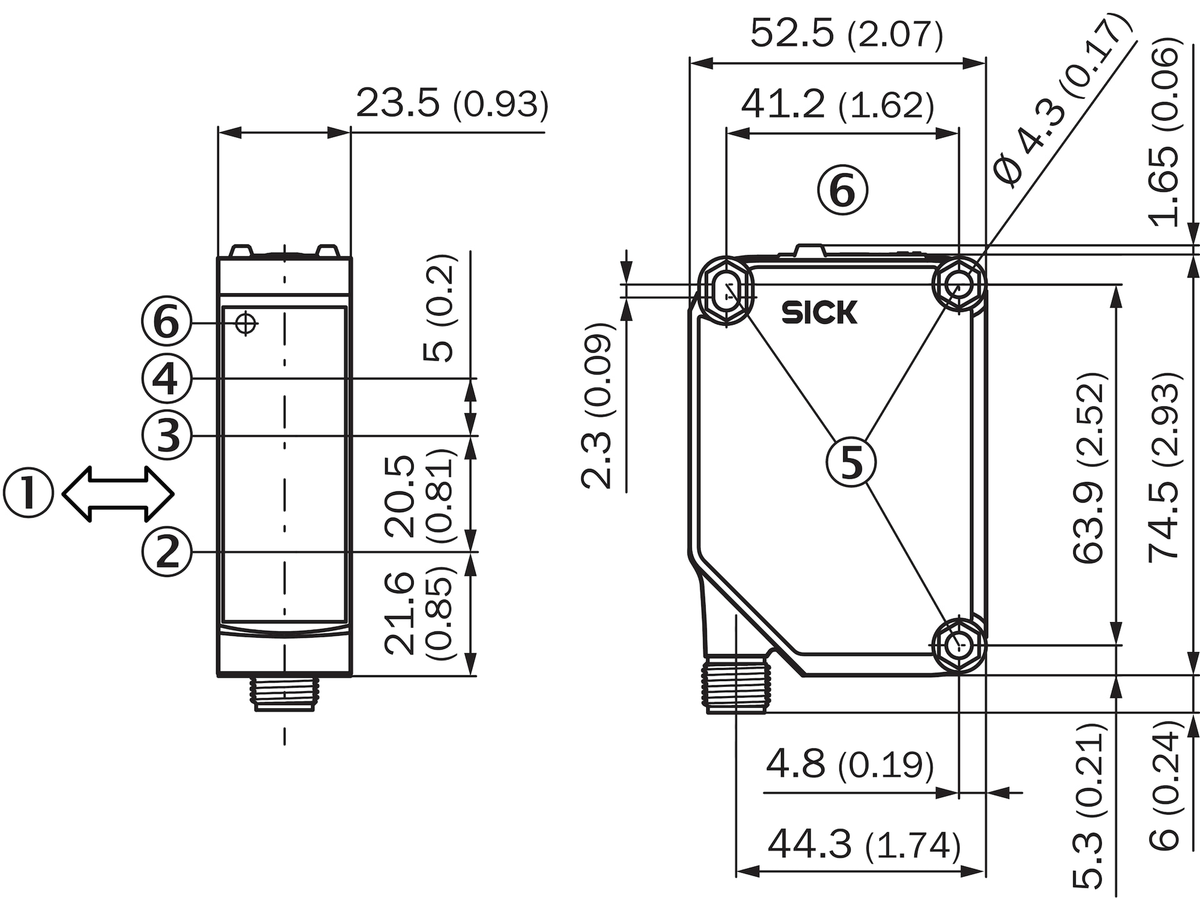

Sensor GTB20M-24111160ZZZ: fotocélula de detección sobre objeto, supresión de fondo. Galería con imagen representativa y diagramas oficiales de dimensiones, conexión y ajuste. Seleccionar según el reflector o material de referencia y las condiciones de alimentación y carga indicadas en el PDF. Disponibilidad local sujeta a confirmación.

• Modelo: GTB20M-24111160ZZZ
• Número de parte: 1119843
• Principio de detección: Fotocélula de detección sobre objeto
• Funcionamiento: Supresión de fondo
• Dimensiones An × Al × Pr: 23,5 mm x 74,5 mm x 52,5 mm
• Luz: Luz infrarroja
• Longitud de onda: 850 nm
• Ajuste: Potenciómetro
• Alimentación: 10 V DC ... 30 V DC
• Conexión: Conector macho M12 de 4 polos
• Clase eléctrica: III
• Peso: Aprox. 55 g
• Protección: IP67 (EN 60529)
• Temperatura de servicio: –30 °C ... +60 °C
• Tiempo de respuesta: ≤ 1,67 ms; condiciones del modo de conmutación según PDF
• Frecuencia de conmutación: 300 Hz; condiciones y modos según PDF
• Rango de detección: 5 mm–3 m, referencia con 90 % de reflectividad difusa
• Ajuste de supresión de fondo: 0,1–3 m, potenciómetro de siete vueltas
• Salida: Dos salidas antivalentes push-pull PNP/NPN
• Corriente máxima de salida: ≤100 mA
• Consumo sin carga: ≤30 mA a 24 V
• Carcasa: ABS, frontal PMMA
• Separación mínima al fondo: 200 mm a 1.000 mm de distancia, negro 6 % / blanco 90 %

Descargar ficha técnica (PDF)
