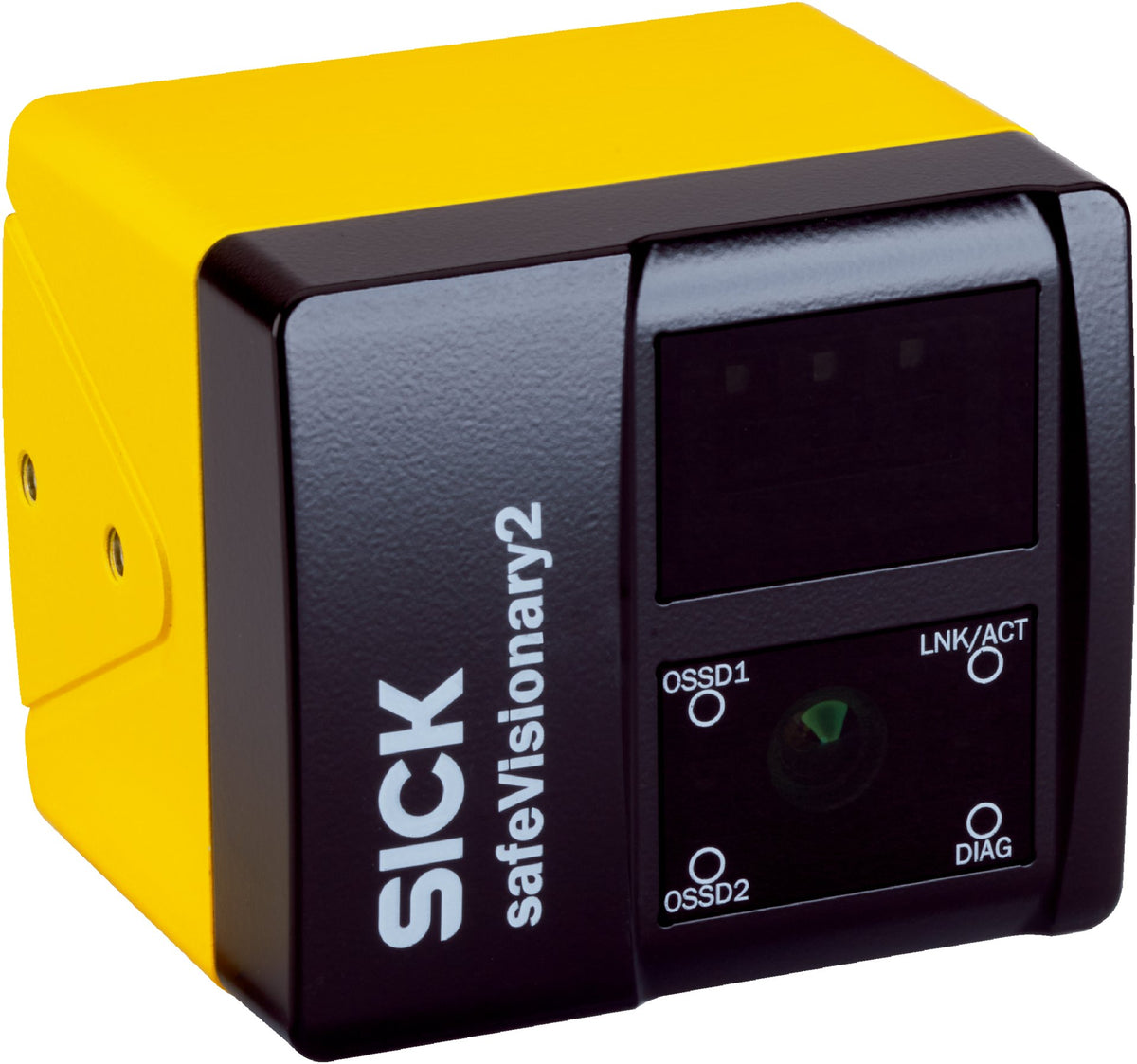

Cámara SICK V3SA2-ABBABBAAN1 safeVisionary2 para supervisión tridimensional de campos de protección en interiores. El alcance y el tiempo de respuesta dependen de la configuración y la resolución del objeto. El alcance ampliado de 4 m exige resolución de cuerpo. Las capacidades SIL 1 y PL c corresponden al dispositivo; la función de seguridad de la máquina debe diseñarse y validarse según el manual y la aplicación. Fotografías representativas y diagramas oficiales del fabricante. Disponibilidad local sujeta a confirmación.

• Modelo: V3SA2-ABBABBAAN1
• Número de parte: 1116398
• Familia: safeVisionary2
• Tecnología: Tiempo de vuelo 3D, uso interior
• Resolución: 512 × 424 píxeles, 30 Hz
• Campo visual de protección: 68° × 42°
• Campo visual para otros campos y medición: 68° × 58°
• Resolución de objeto: Mano 20 mm, brazo 40 mm, pierna 50 mm y cuerpo 200 mm, configurable
• Alcance de protección: Hasta 2 m, según aplicación y resolución de objeto
• Alcance ampliado: Hasta 4 m únicamente con resolución de cuerpo
• Campo de aviso: Hasta 7,3 m
• Campos: Hasta 24; hasta 2 campos de protección simultáneos
• Casos de monitorización: Hasta 8
• Respuesta: Desde 55 ms; depende de evaluación múltiple configurada
• Seguridad declarada por fabricante: Tipo 2 (IEC 61496-3), SIL 1 (IEC 61508), categoría 2 y PL c (ISO 13849-1)
• Configuración: Safety Designer
• Alimentación: 24 V DC (16,8–30 V), SELV/PELV
• Consumo típico: 13 W sin carga de salida
• Salidas OSSD: 1–2 pares según configuración; hasta 250 mA por OSSD
• Conexiones: M12 macho de 8 polos A para alimentación y E/S; M12 hembra de 8 polos X para Ethernet

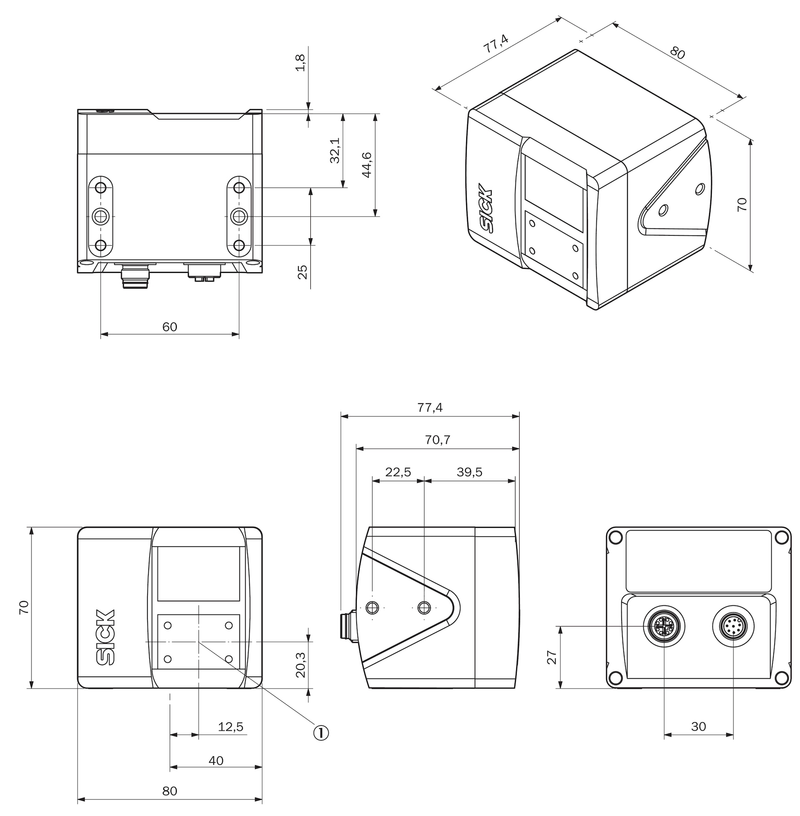

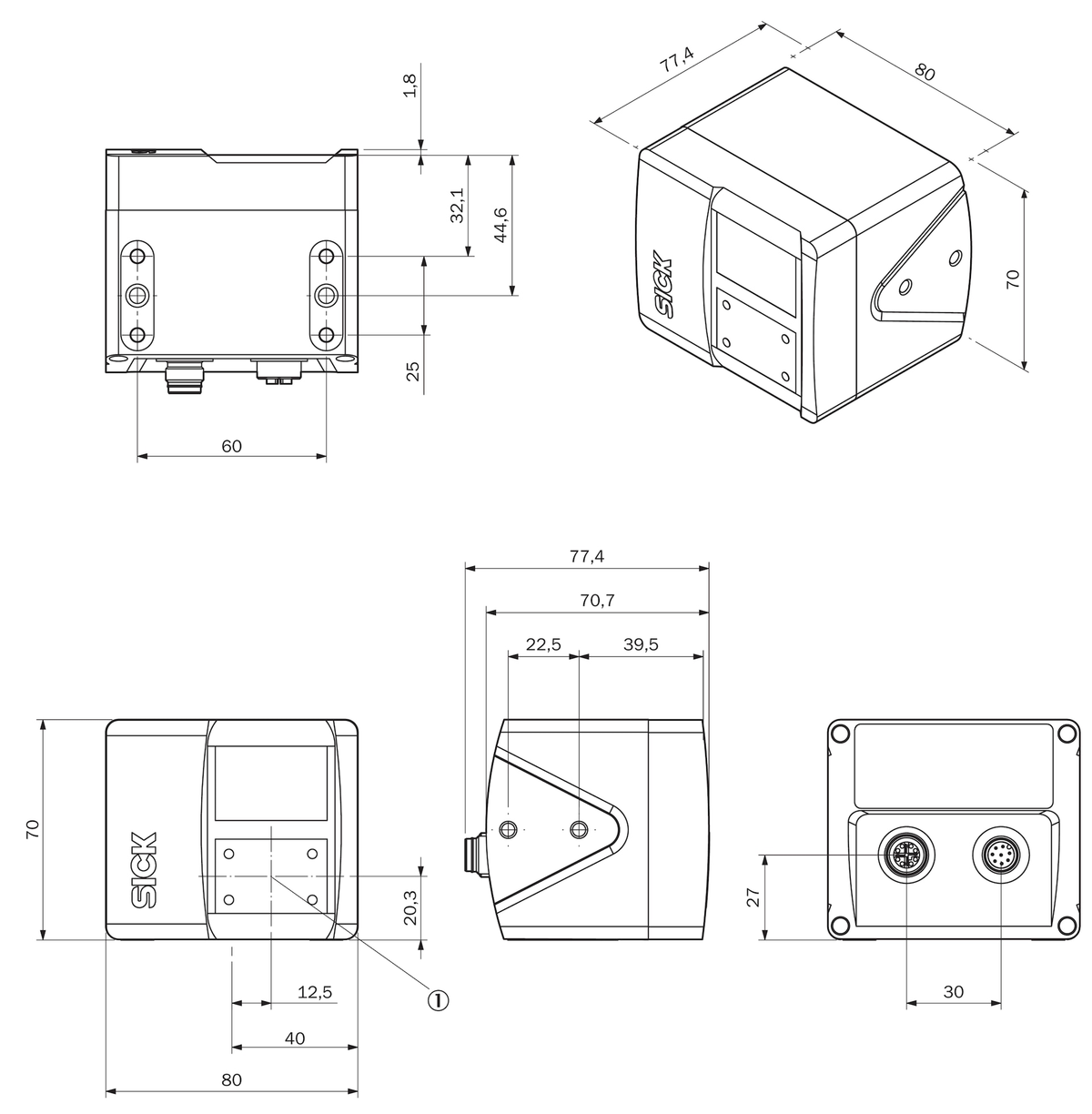

• Dimensiones: 70 × 80 × 77 mm
• Peso: 520 g
• Protección: IP65 / IP67
• Temperatura de servicio: −10 a +50 °C; desde 40 °C requiere elementos refrigeradores
• Láser: Infrarrojo 855 nm, clase 1

Descargar ficha técnica (PDF)
