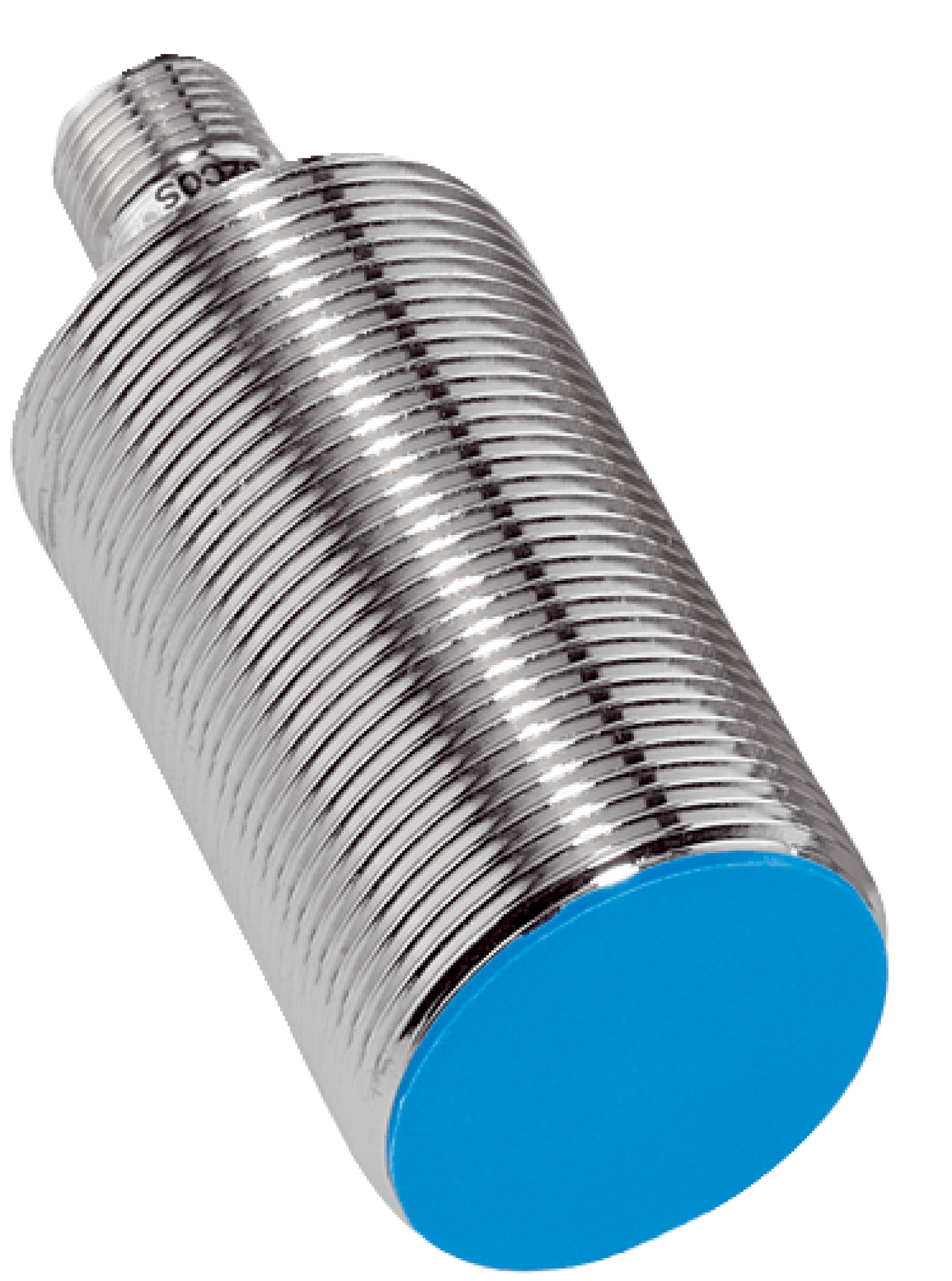

Sensor inductivo analógico IMA30-10BE1ZC0S, rosca M30 x 1,5 y rango nominal de 0 mm ... 10 mm. Montaje enrasado y conexión conector macho m12 de 4 polos. Para medición sin contacto de la proximidad de objetos metálicos. Galería con imagen representativa y diagramas oficiales del fabricante. Revisar las condiciones de alimentación, carga y montaje del PDF antes de seleccionar la variante. Disponibilidad local sujeta a confirmación.

• Modelo: IMA30-10BE1ZC0S
• Número de parte: 1107311
• Rosca: M30 x 1,5
• Rango nominal: 0 mm ... 10 mm
• Montaje en metal: Enrasado

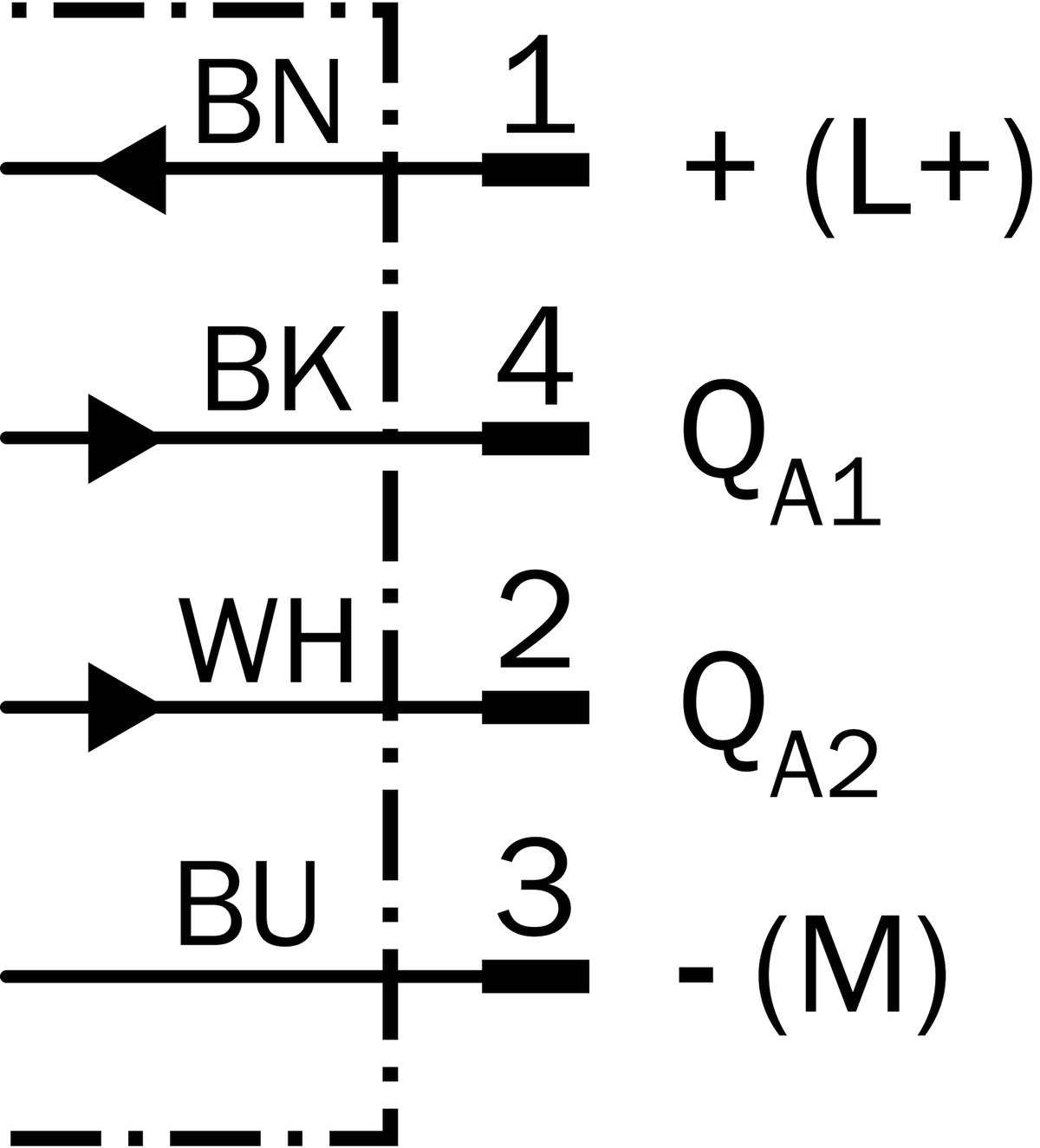

• Conexión: Conector macho M12 de 4 polos
• Función de salida: Analógica
• Protección: IP67
• Alimentación: 15 V DC ... 30 V DC
• Demora de disponibilidad: ≤ 30 ms
• Temperatura de servicio: −25 a +70 °C con QA1 cargada y QA2 sin carga; para salida de corriente QA2 cargada aplicar curva de reducción térmica del PDF
• Material de carcasa: Latón, cromado
• Superficie activa: Plástico

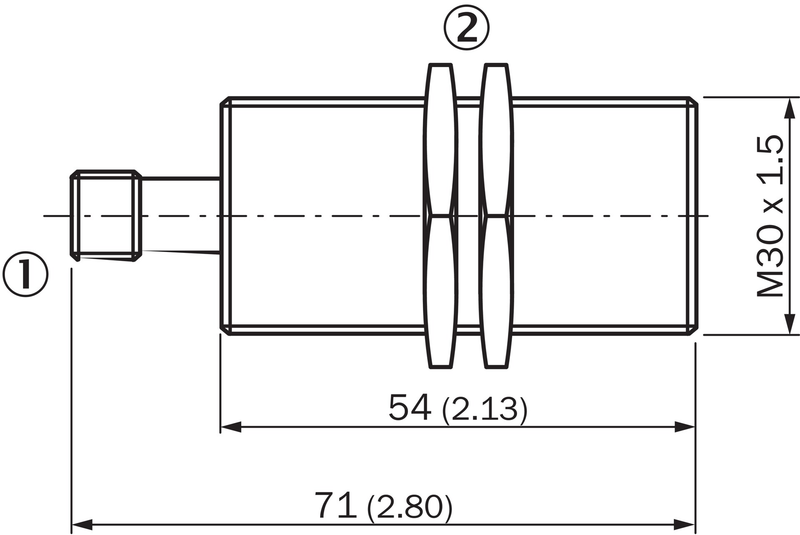

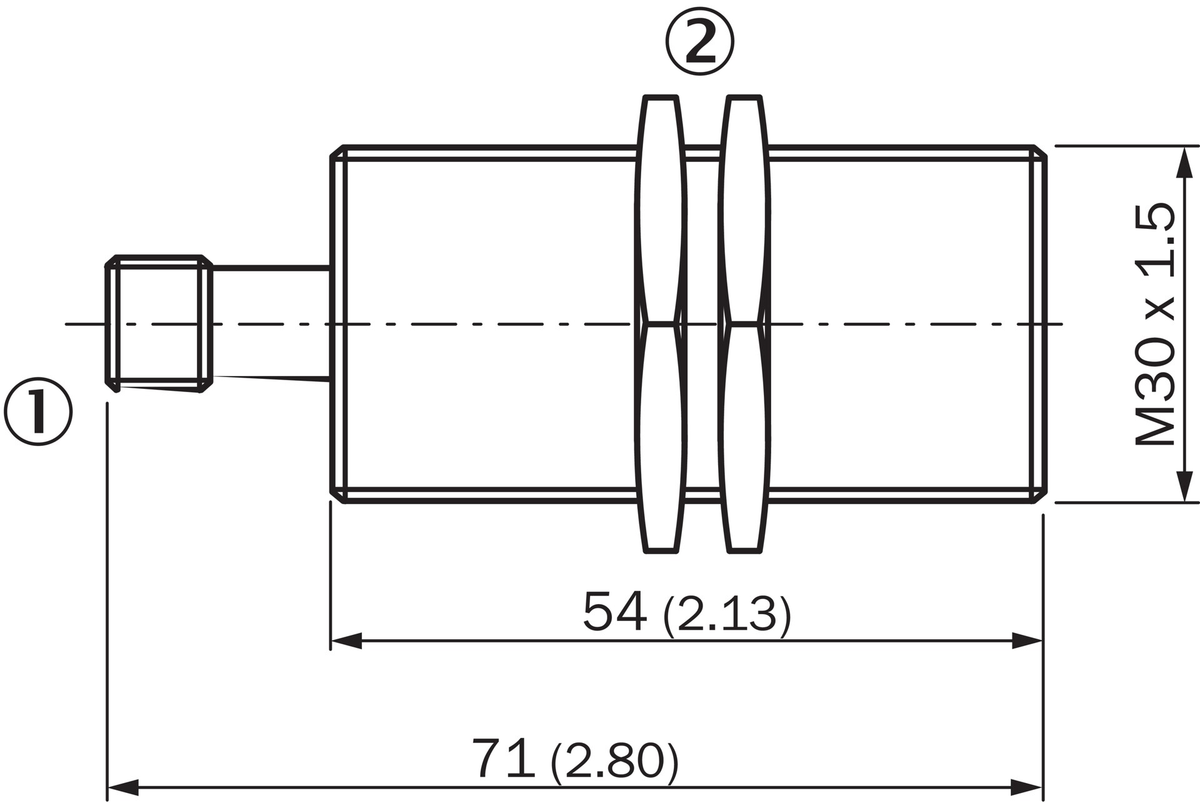

• Longitud de carcasa: 71 mm
• Rosca utilizable: 54 mm
• Salida de tensión: 0–10 V
• Corriente en vacío: ≤12 mA sin carga
• Precisión de repetición: 0,3 mm según IEC 60947-5-2, a 20–30 V DC y 23 ±5 °C
• Repetibilidad a temperatura constante: ±0,1 mm
• Ancho de banda: 500 Hz a −3 dB y 5 mm
• Salida de corriente: 4–20 mA
• Carga en salida de tensión QA1: ≥2 kΩ
• Carga en salida de corriente QA2: 400 Ω a alimentación de 15 V; consultar condiciones y curva del PDF

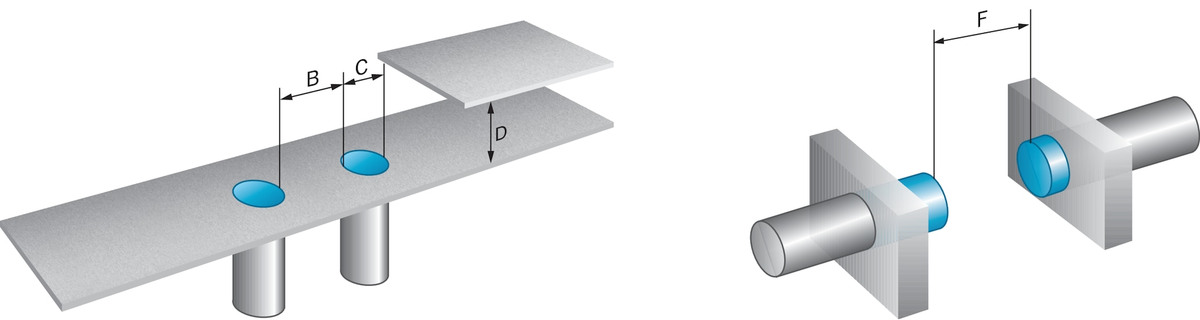

• Instalación y alcance: Consultar las condiciones, separaciones y factores de reducción del PDF oficial para el material detectado.
