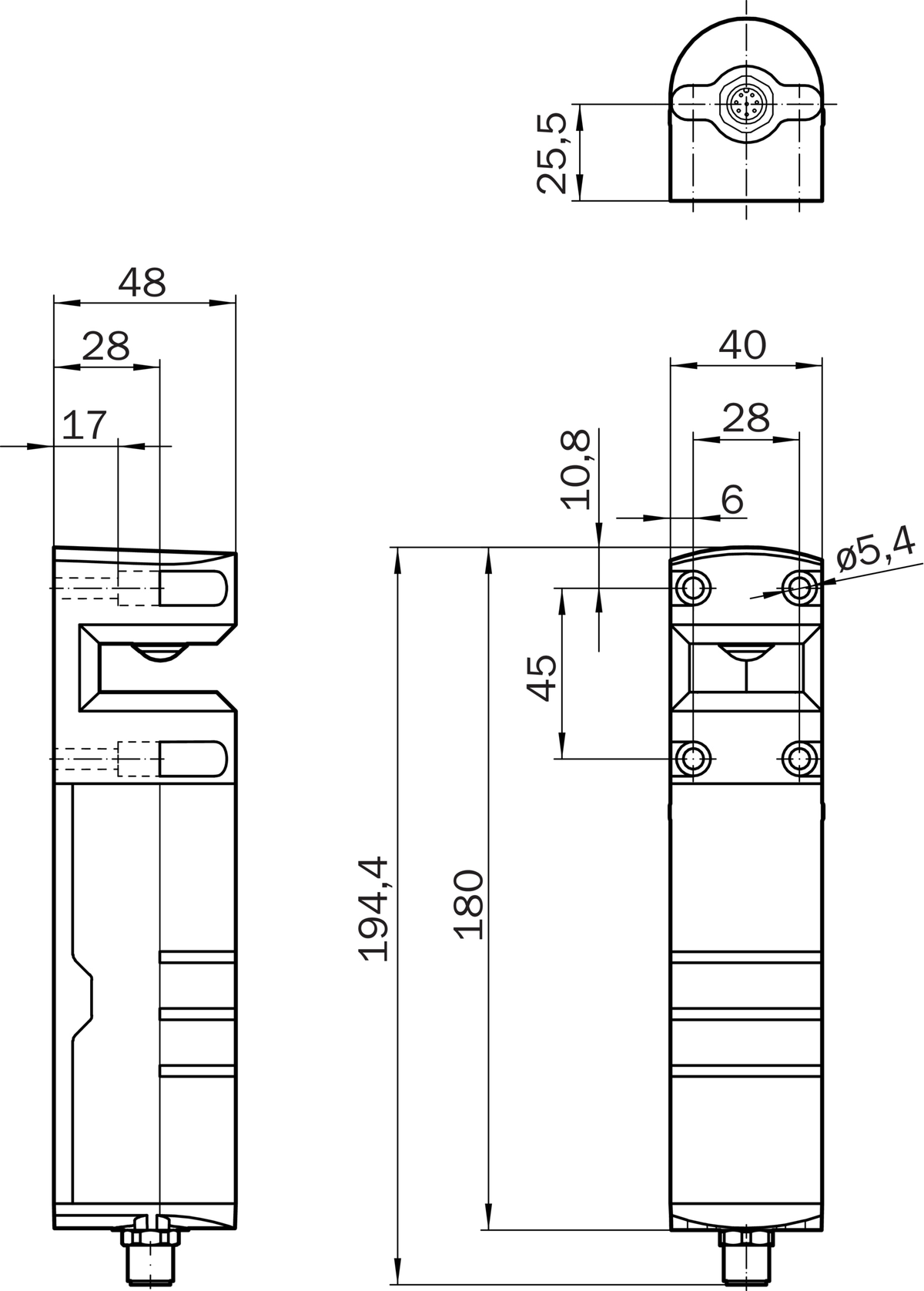

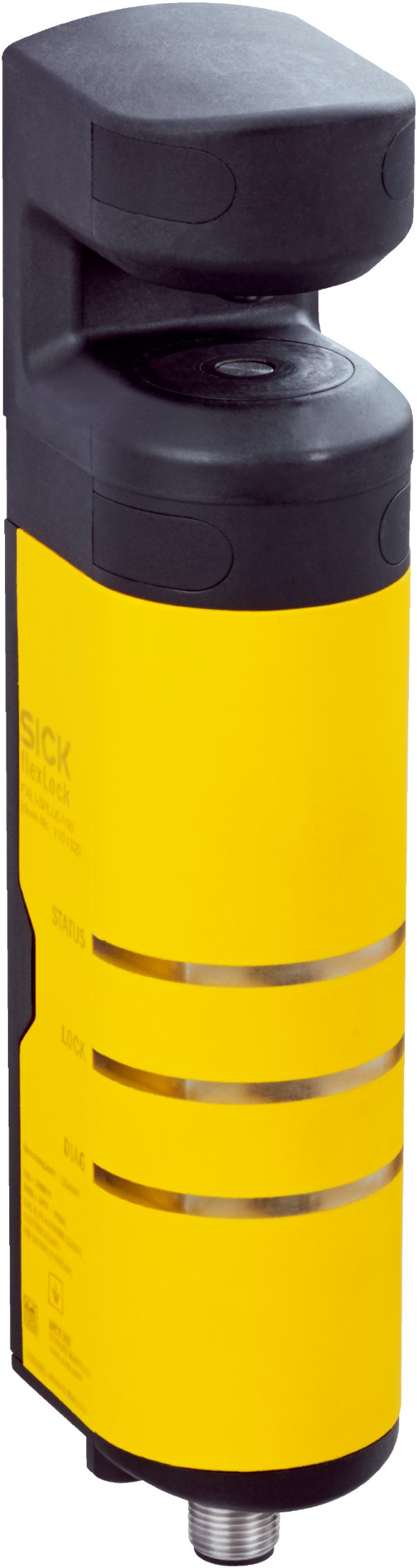

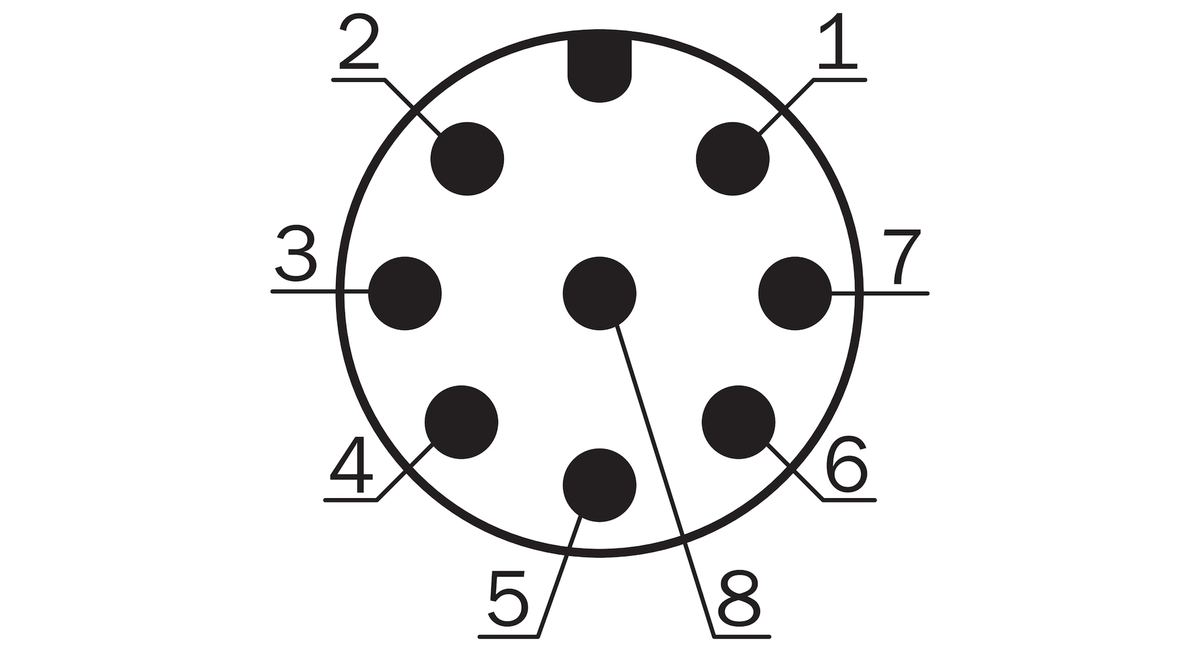

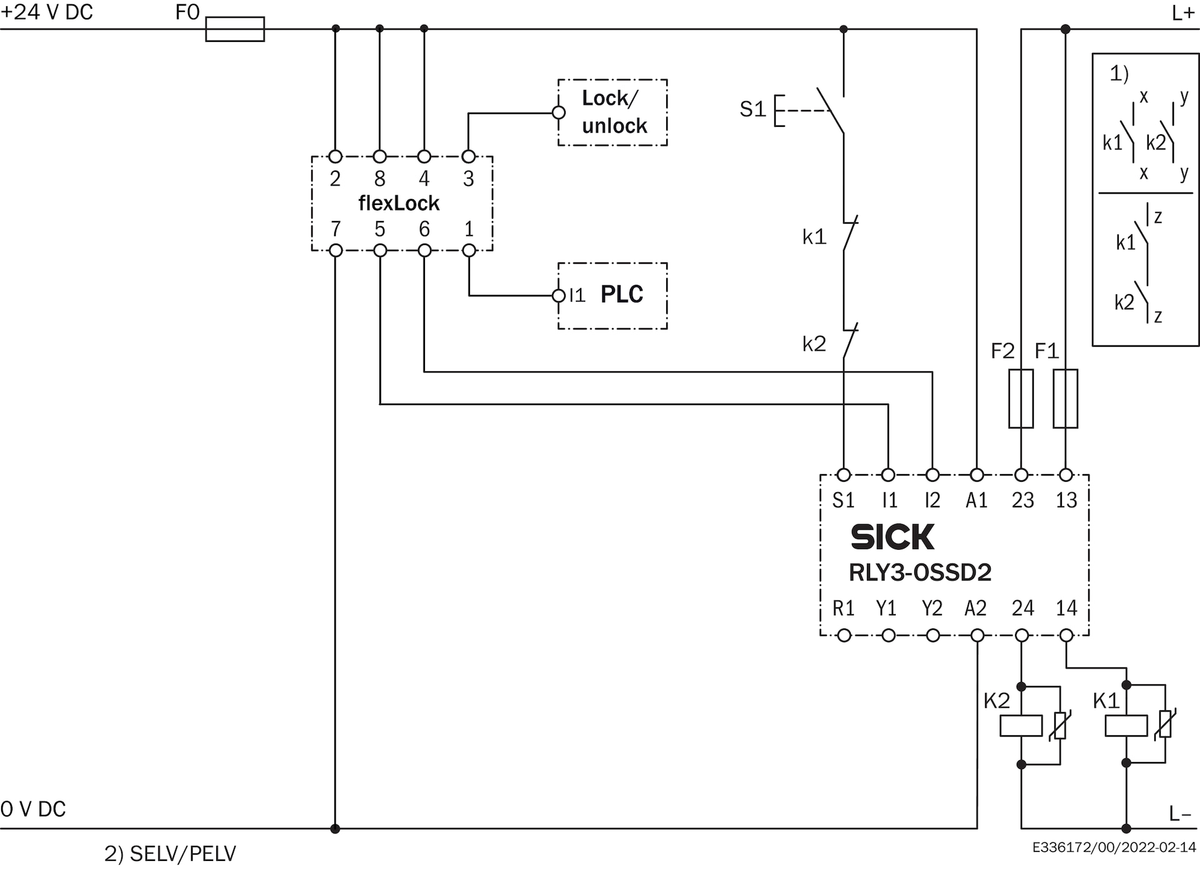

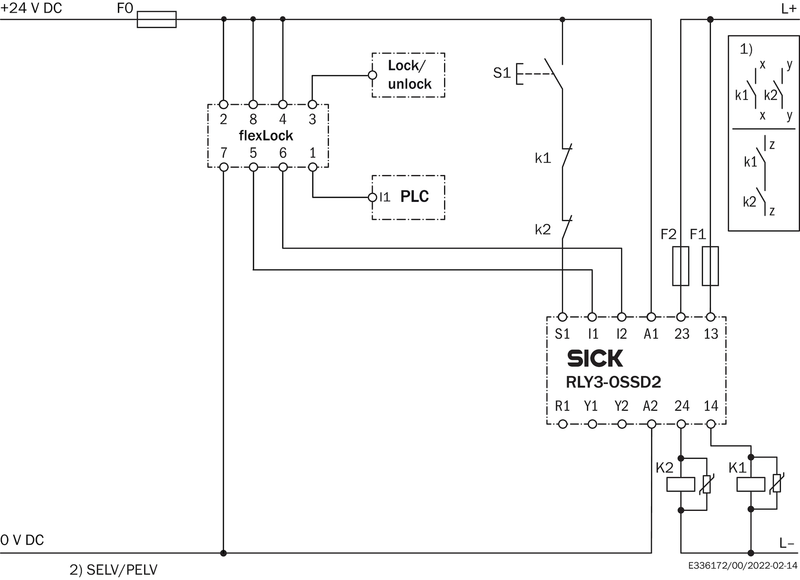

Bloqueo de seguridad SICK FXL1-SPLUSA00 de la familia flexLock, con detección RFID y principio de corriente de trabajo. Codificación específica, nivel alto. Las salidas OSSD supervisan el bloqueo y la salida de aviso informa sobre el accionador. El accionador no está incluido: seleccionar la versión flexible o rígida según la aplicación y la fuerza requerida. La galería muestra fotografía representativa, plano, ejemplo de conexión con relé RLY3-OSSD2 y asignación de contactos. Relé y demás equipos externos del esquema no incluidos. Validar el sistema completo según las instrucciones oficiales. Disponibilidad local sujeta a confirmación.

• Modelo: FXL1-SPLUSA00
• Número de parte: 1101322
• Familia: flexLock
• Principio del sensor: RFID
• Principio de bloqueo: Corriente de trabajo
• Codificación: Específica, nivel alto
• Accionador: No incluido
• Fuerza Fmax: Flexible 4100 N; rígido frontal 3630 N; rígido lateral 3510 N
• Fuerza FZh: Flexible 3150 N; rígido frontal 2790 N; rígido lateral 2700 N
• Fuerza de accionamiento: 20 N
• Fuerza de bloqueo: 30 N
• Fuerza admisible para desbloquear: ≤25 N
• Frecuencia de accionamiento: ≤1 Hz
• Velocidad de aproximación: ≤20 m/min
• Seguridad declarada: Tipo 4, SIL 3, categoría 4 y PL e para supervisión de puerta y bloqueo, según validación
• Tiempo de uso: 20 años
• OSSD: Supervisión del bloqueo; 2 salidas PNP ≤100 mA
• Salida de aviso: Supervisión del accionador; ≤50 mA
• Conexión: M12 de 8 polos
• Cascada: Armario o Flexi Loop con diagnóstico; pieza en T sin diagnóstico
• Alimentación: 24 V DC (19,2–28,8 V)
• Consumo: 125 mA bloqueado; 65 mA liberado
• Corriente de pico: 800 mA durante 200 ms
• Respuesta: ≤150 ms; la cascada añade 70 ms por interruptor adicional
• Tiempo de liberación: ≤350 ms
• Peso: 535 g
• Carcasa: VISTAL®
• Vida mecánica: 1 millón de ciclos
• Protección: IP65, IP67 e IP69K
• Temperatura de servicio: −20 a +55 °C

Descargar ficha técnica (PDF)
