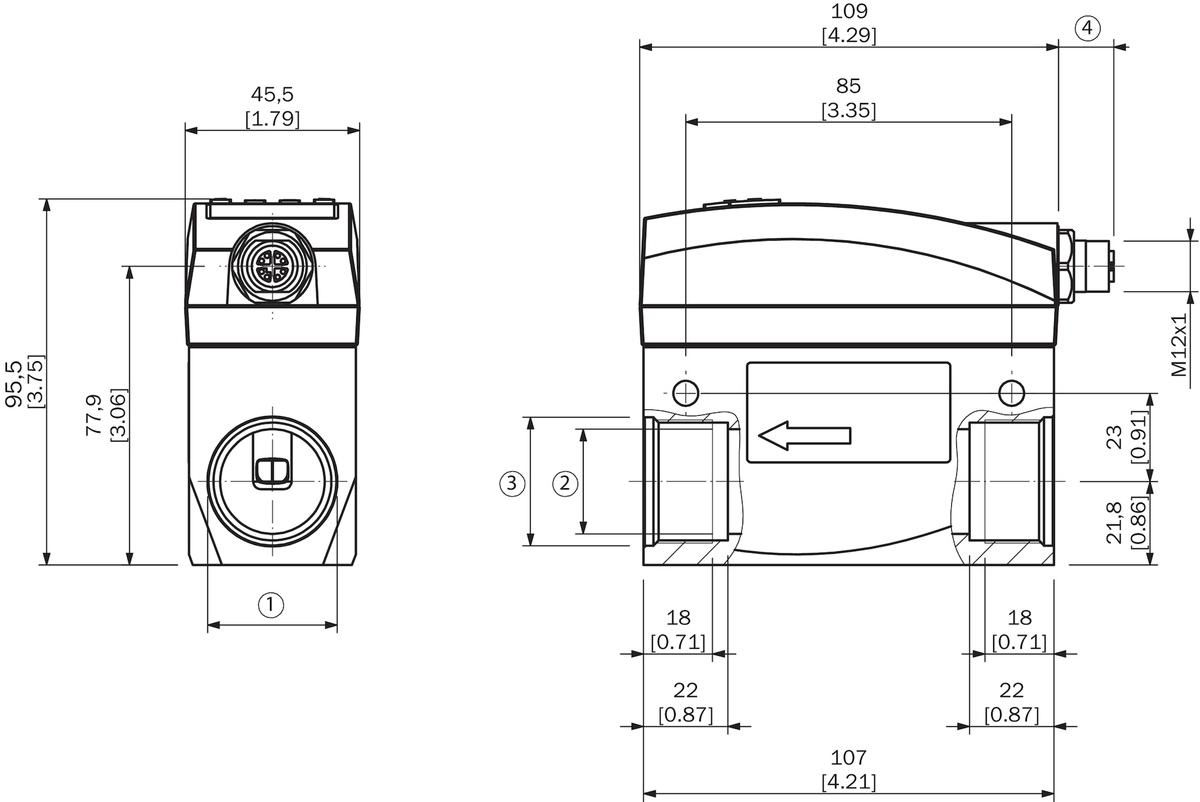

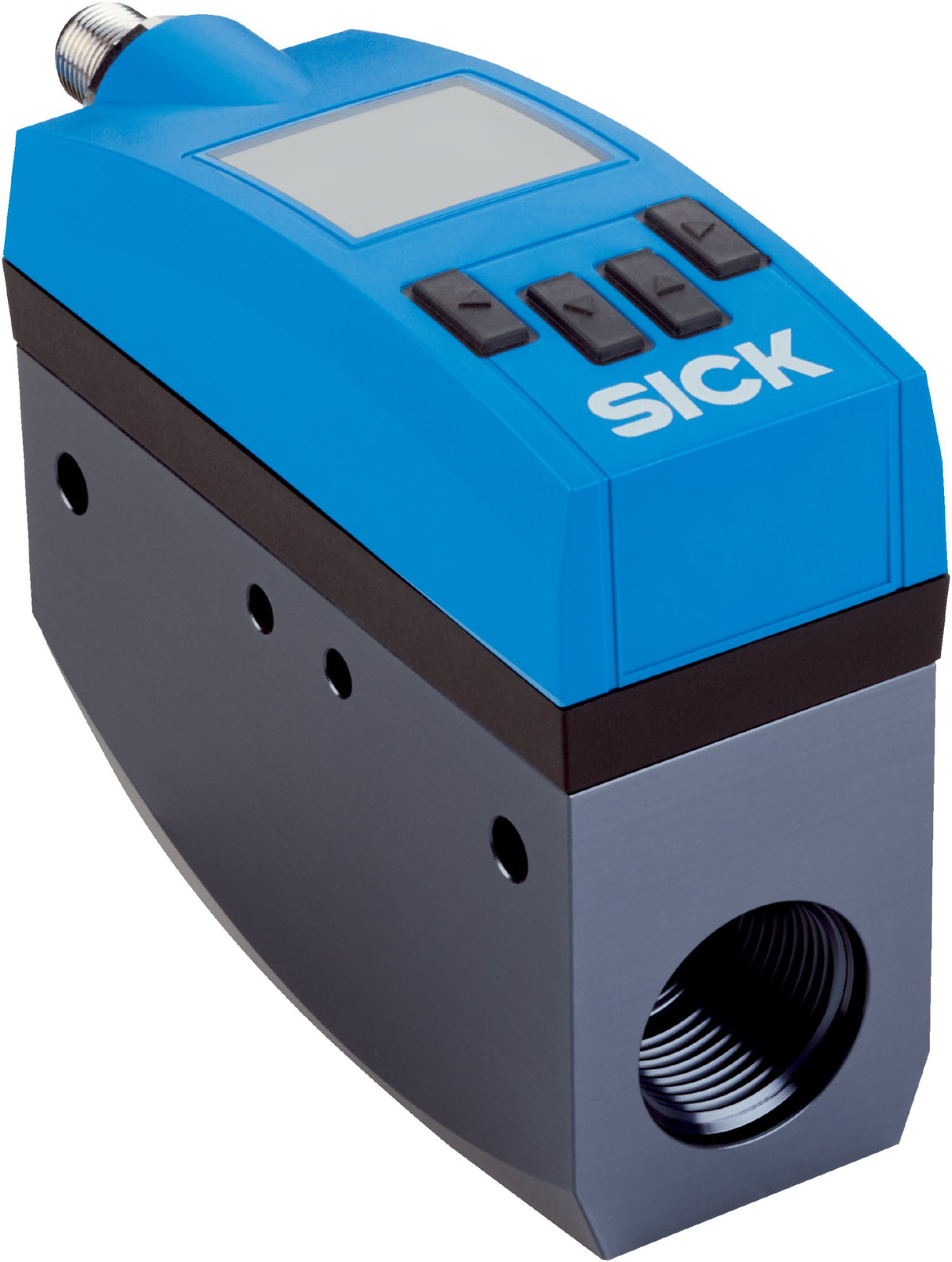

Sensor de caudal SICK FTMG-ISD15AXX para aire comprimido y gases, con medición de presión y temperatura. Consultar condiciones de precisión, montaje y límites de proceso en el PDF oficial. Galería con fotografía representativa, plano y esquemas oficiales de instalación de la familia; tuberías y adaptadores ilustrados no implican suministro incluido. Disponibilidad local sujeta a confirmación.

• Modelo: FTMG-ISD15AXX
• Número de parte: 1100211
• Medios: Aire comprimido ISO 8573-1:2010 [3:4:4], argón, nitrógeno y CO₂
• Principio: Calorimétrico para caudal/temperatura; piezorresistivo para presión
• Magnitudes: Masa, volumen, caudales másico y volumétrico, energía, velocidad, presión y temperatura
• Diámetro nominal: DN15
• Campo estándar: 5,3–1060,3 l/min; 0,5–100 m/s
• Campo ampliado: 1060,3–1590,4 l/min; 100–150 m/s
• Condición del caudal: Referencia DIN 1343: 1013 mbar y 0 °C
• Presión de proceso: 0–16 bar
• Temperatura de proceso y ambiente: −20 a +60 °C
• Precisión estándar: ±3 % del valor medido +0,3 % del fondo del campo ampliado, en condiciones de referencia del PDF
• Precisión ampliada: ±8 % del valor medido +1 % del fondo del campo ampliado, en condiciones de referencia del PDF
• Repetibilidad: ±1,5 % del valor medido en condiciones de referencia

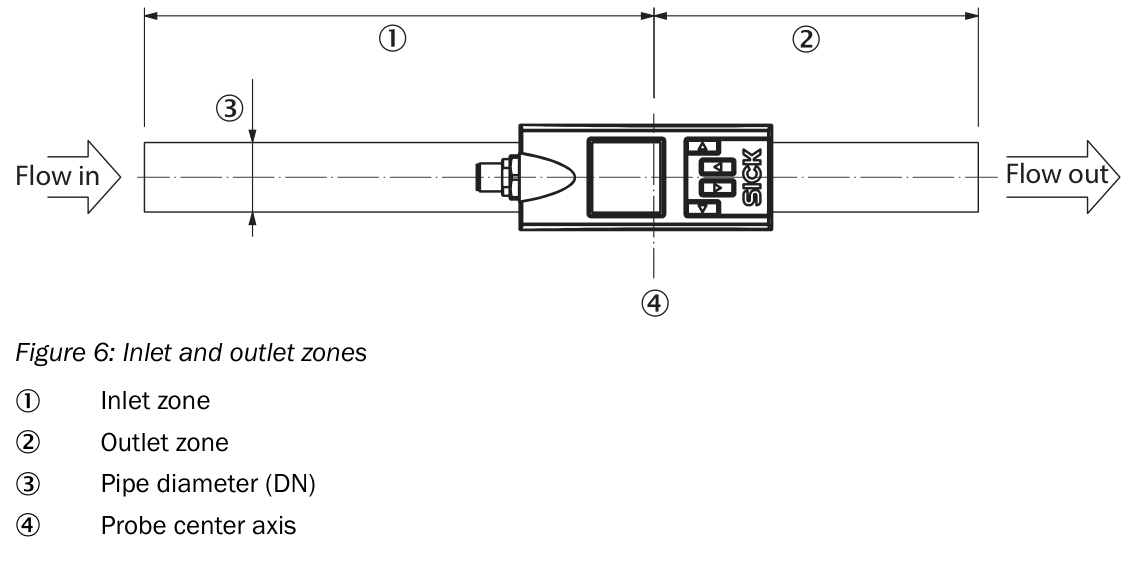

• Condiciones de precisión: Aire [3:4:4] o mejor, 7±0,2 bar abs., medio 22±3 °C, entrada recta >250×DN, filtro 10 s, ambiente 15–25 °C, 1013 mbar y salida digital
• Tiempo de respuesta: <0,3 s
• Precisión de temperatura: ±2 °C con caudal ≥10 % del fondo del campo estándar
• Precisión de presión: ±1,5 % del fondo de escala
• Indicación: OLED 128×128 píxeles, giro configurable en pasos de 90° y cuatro teclas
• Proceso: Rosca G ½
• Peso: Aprox. 805 g
• Protección: IP65 / IP67 (sin ensayo UL)
• Encendido: ≤10 s
• Comunicación: IO-Link V1.1, COM3
• Alimentación: 17–30 V DC
• Consumo sin carga: <4,5 W a 24 V DC

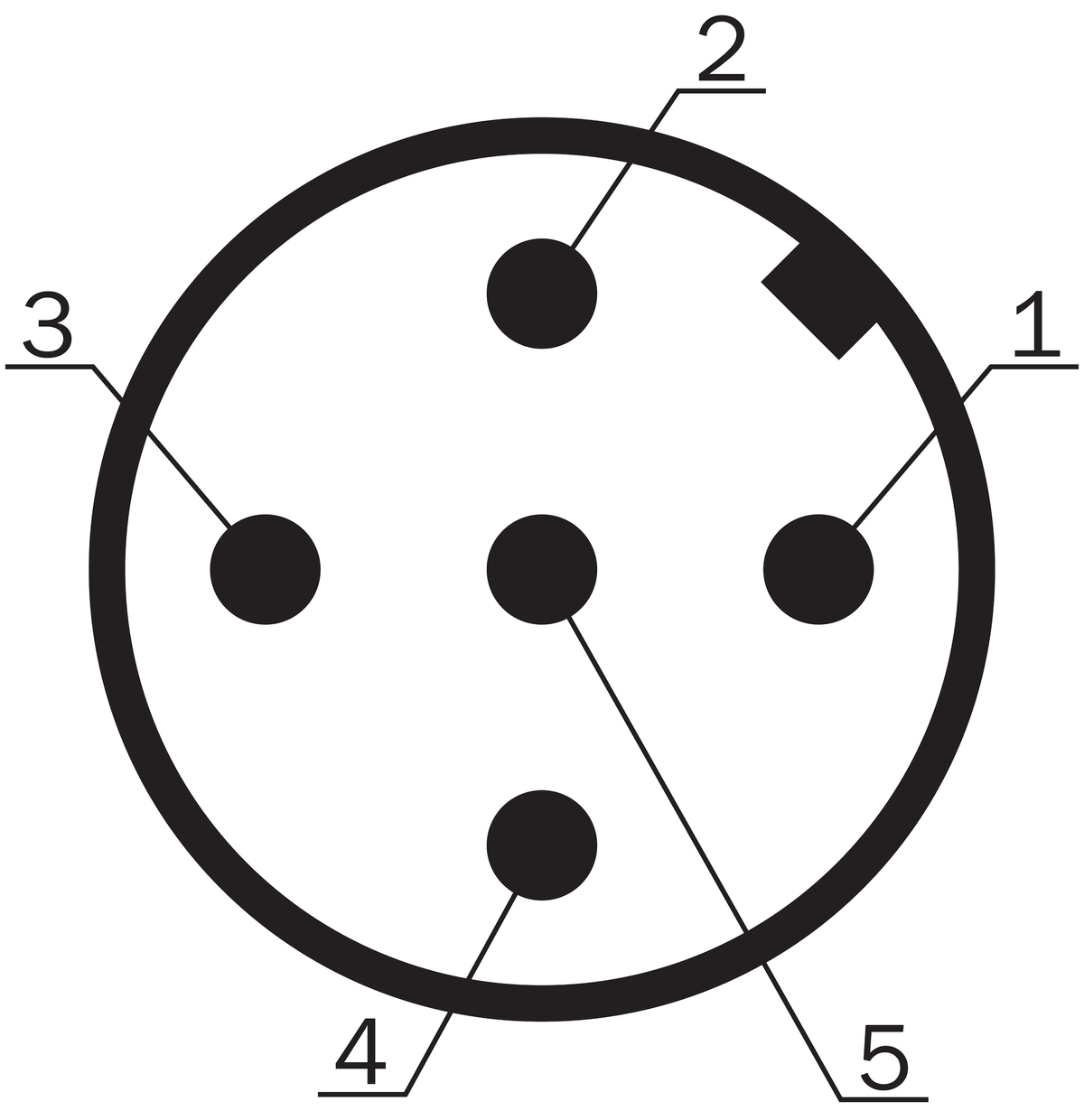

• Conexión: M12 de 5 polos, codificación A
• Salidas: QA 4–20 mA; Q1 digital/IO-Link; Q2 digital, analógica 4–20 mA, frecuencia o impulsos
• Carga analógica: Máximo 500 Ω
• Salida digital: ≤100 mA
