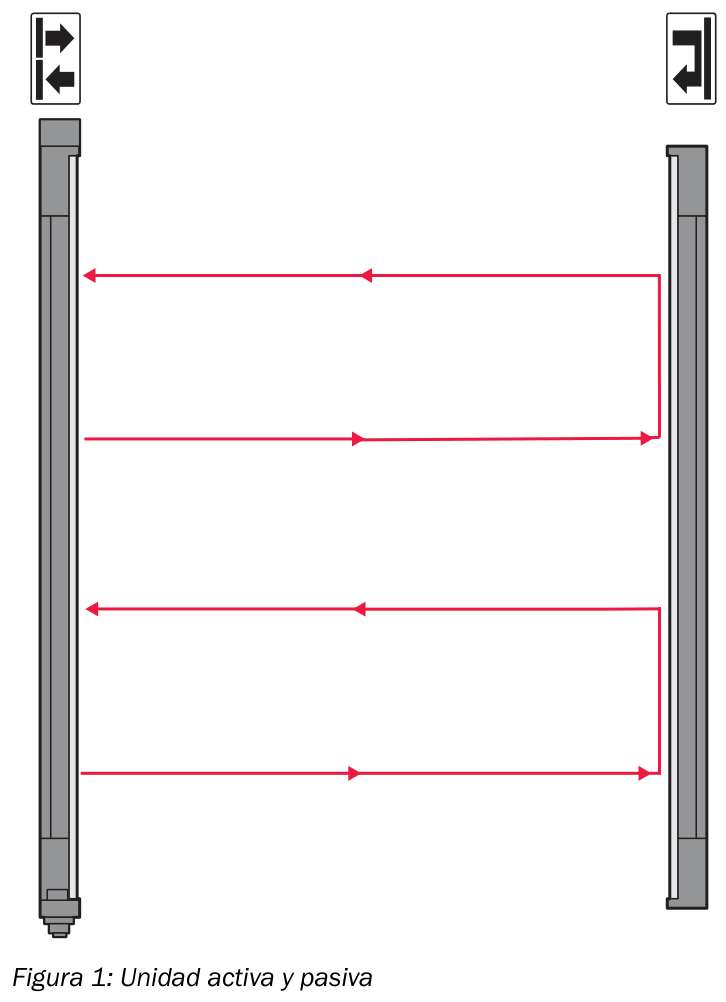

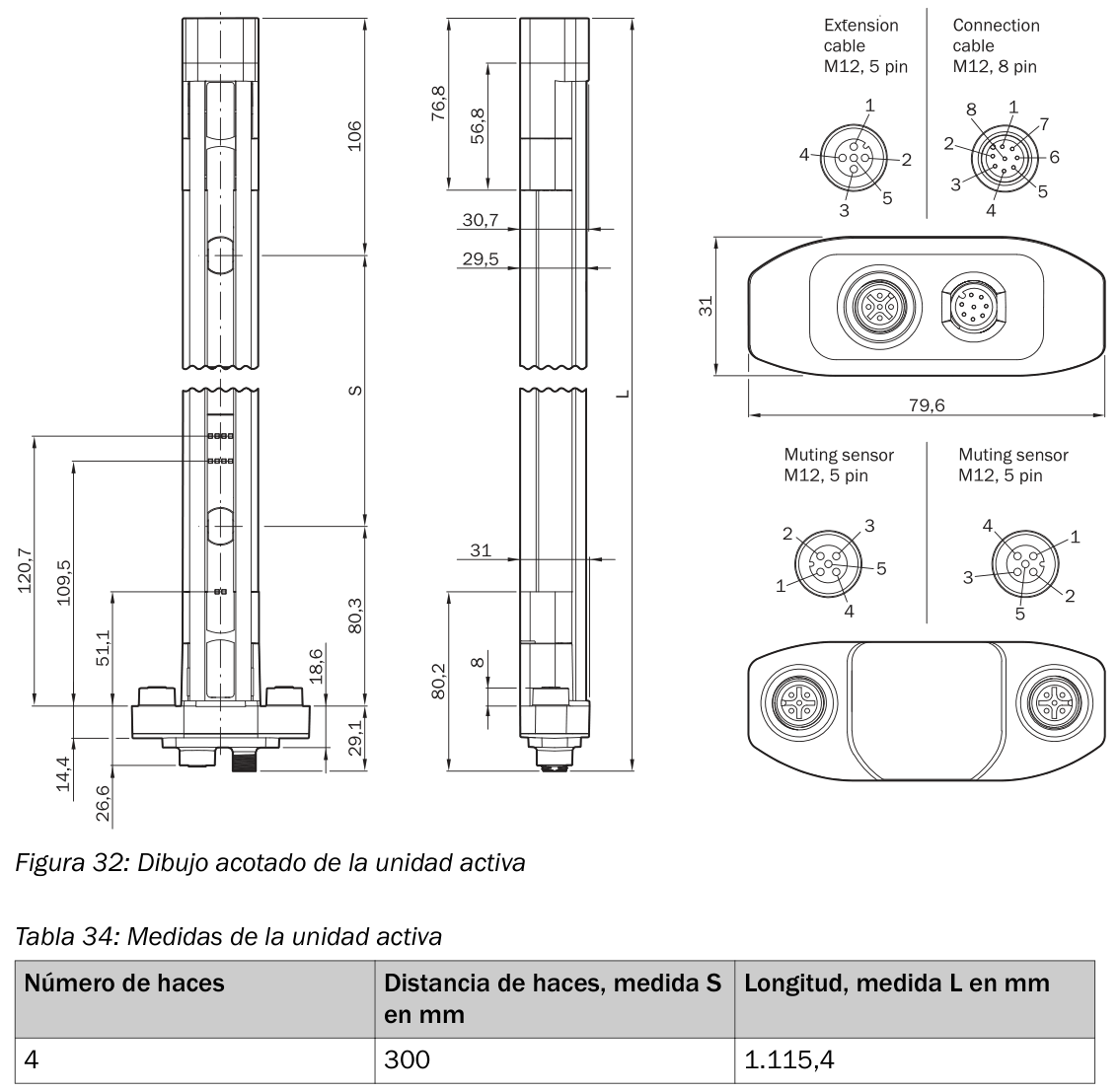

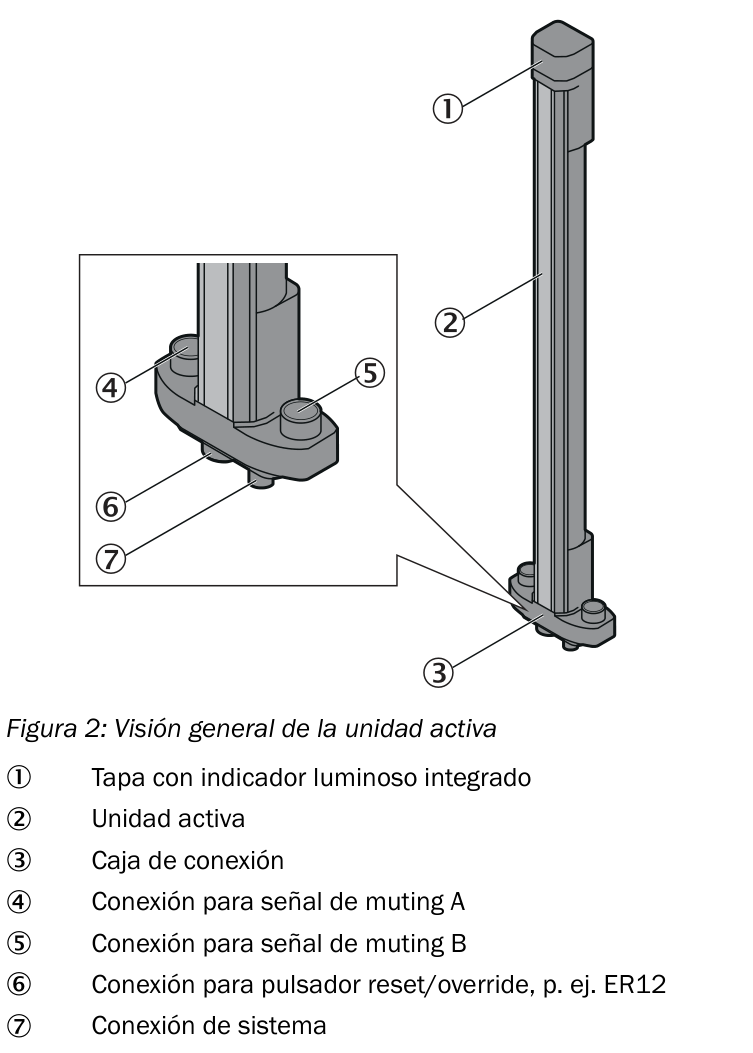

Unidad activa SICK M4M-ZA04300D20 deTem4 LT Muting A/P, con cuatro haces separados 300 mm y alcance típico de 0,5 a 3,2 m. Requiere unidad pasiva compatible y configuración de la aplicación de muting. Esta referencia no incluye unidad pasiva, sensores ni brazos de muting. La galería contiene plano, diagrama activo/pasivo y detalle de conexiones de la unidad activa. Validar selección, montaje, distancias y función de seguridad según el manual oficial. Disponibilidad local sujeta a confirmación.

• Modelo: M4M-ZA04300D20
• Número de parte: 1096014
• Familia: deTem4 LT Muting A/P
• Parte del sistema: Unidad activa
• Número de haces: 4
• Distancia entre haces: 300 mm
• Seguridad declarada: Tipo 4 (IEC 61496-1), SIL 3 (IEC 61508), categoría 4 y PL e (ISO 13849-1)
• Tiempo de uso: 20 años
• Alimentación: 24 V DC (19,2–28,8 V), SELV/PELV
• Protección: IP65 / IP67, clase III
• Temperatura de servicio: −30 a +55 °C
• Temperatura de almacenamiento: −30 a +70 °C
• Humedad: 15–95 %, sin condensación
• Carcasa: Perfil de aluminio extruido
• Pantalla frontal: Policarbonato con revestimiento antirrayado
• Principio: Activo/pasivo
• Alcance típico: 0,5–3,2 m
• Respuesta: 20 ms
• Configuración: Mediante cableado
• Funciones: Muting, override, bloqueo de rearme, codificación de haces y monitorización de salidas
• Conexión de sistema: M12 macho de 8 polos
• Sensores de muting: 2 conexiones M12 hembra de 5 polos
• Reset/override: M12 hembra de 5 polos
• OSSD: 2 PNP, hasta 500 mA cada una
• Salida de aviso: PNP, hasta 100 mA
• Consumo típico: 7 W
• Peso: 925 g ±50 g
• Indicación: LED de diagnóstico, piloto integrado y NFC
• Suministro: Unidad activa; unidad pasiva, sensores y brazos de muting no incluidos
