Conjunto emisor-receptor de luz infrarroja con ayuda de alineación BluePilot y parametrización IO-Link. Consultar condiciones y diagramas en el PDF oficial. Disponibilidad local sujeta a confirmación.

• Modelo: WSE16I-34162100A00
• Número de parte: 1088327
• Clase eléctrica: III
• Principio: Barrera emisor-receptor
• Alcance máximo: 0–45 m con reserva de funcionamiento 1
• Alcance recomendado: 0–30 m con reserva de funcionamiento 2
• Luz: LED infrarrojo, 850 nm
• Spot: Ø110 mm a 8 m
• Alimentación: 10–30 V DC
• Salida: Dos salidas antivalentes push-pull PNP/NPN, claro/oscuro
• Corriente máxima de salida: ≤100 mA
• Tiempo de respuesta: ≤500 µs con carga óhmica en modo conmutación
• Frecuencia: 1.000 Hz, relación claro/oscuro 1:1
• Comunicación: IO-Link V1.1, COM2 38,4 kBaud, ciclo 2,3 ms, datos de proceso de 16 bits
• Smart Task: Lógica base; SIO Logic 800 Hz / 600 µs, IO-Link 650 Hz / 750 µs

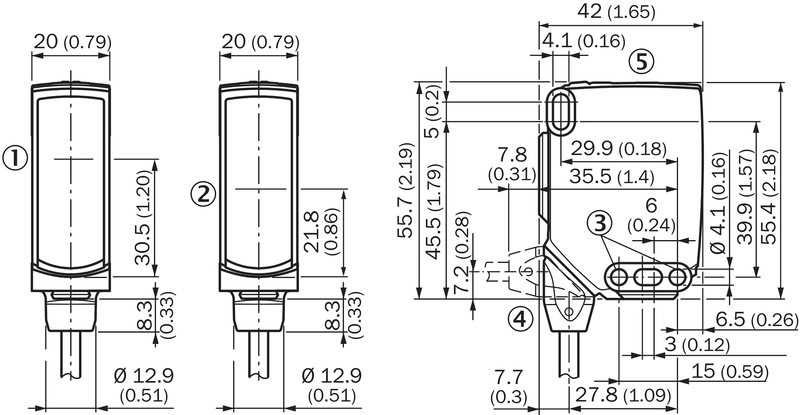

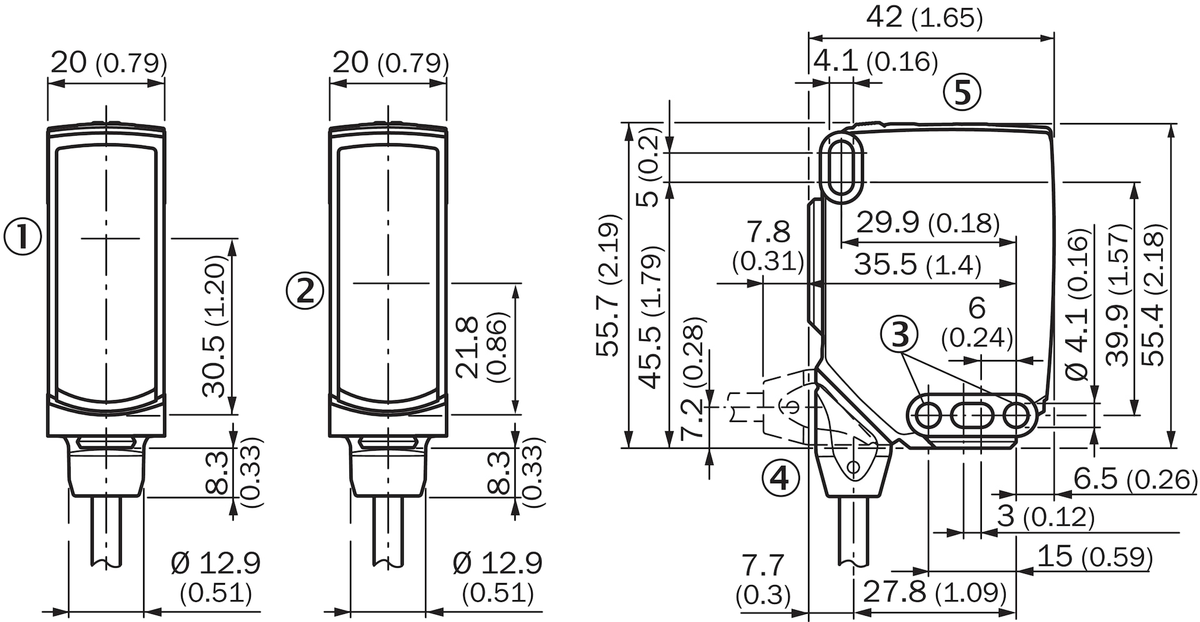

• Dimensiones An × Al × Pr: 20 × 55,7 × 42 mm
• Carcasa: VISTAL, frontal PMMA
• Protección: IP66 / IP67 / IP69 según EN 60529
• Temperatura de servicio: −40 a +60 °C

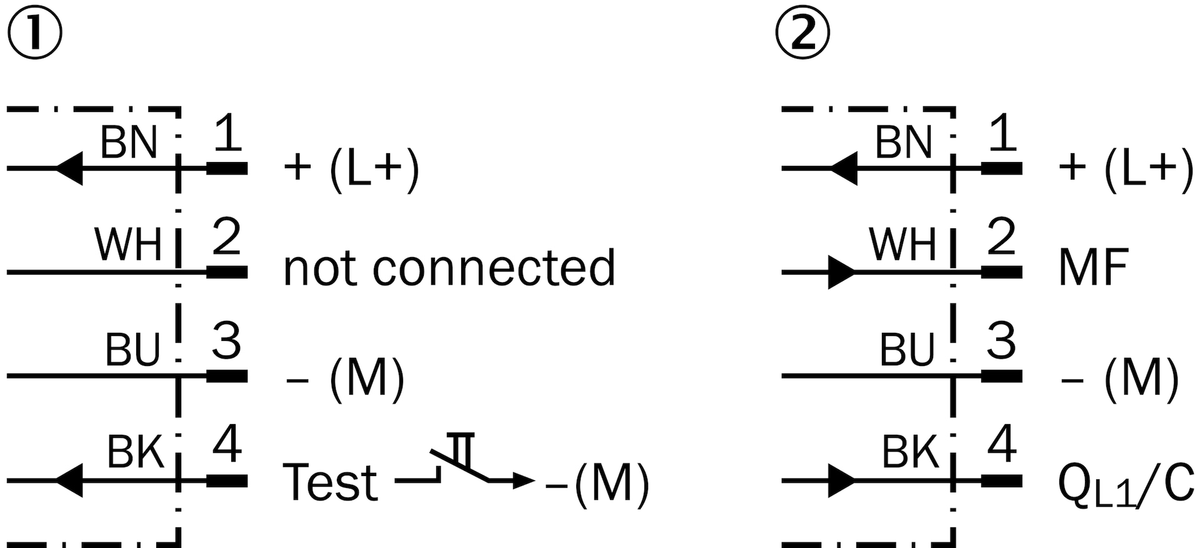

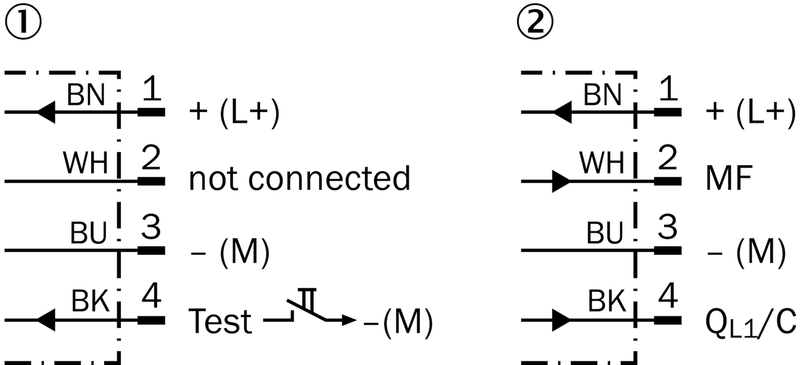

• Conexión de salidas: No conectar una salida conmutada con otra salida; consultar asignación del PDF

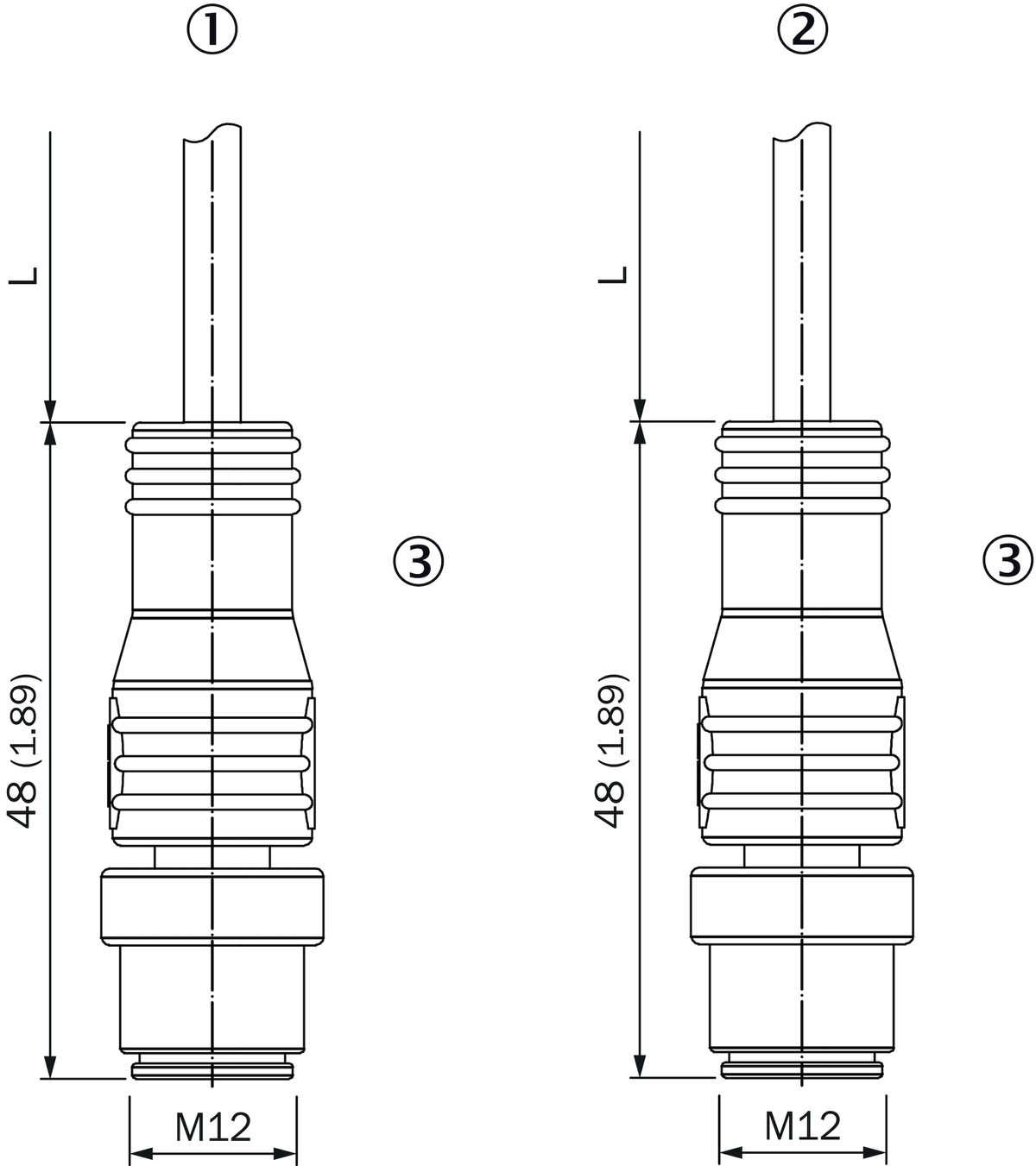

• Conexión: Cable con conector M12 de 4 polos, longitud total 318 mm: cable 270 mm + conector 48 mm
• Cable: PVC, sección 0,14 mm²; no deformar por debajo de 0 °C
• Peso: Aprox. 140 g
• Componentes: 2093993 WSO16I-343ZZ1A0ZZZZ2ZZZZZZZZZ1 y 2093997 WEO16I-34162100A00Z2ZZZZZZZZZ1
