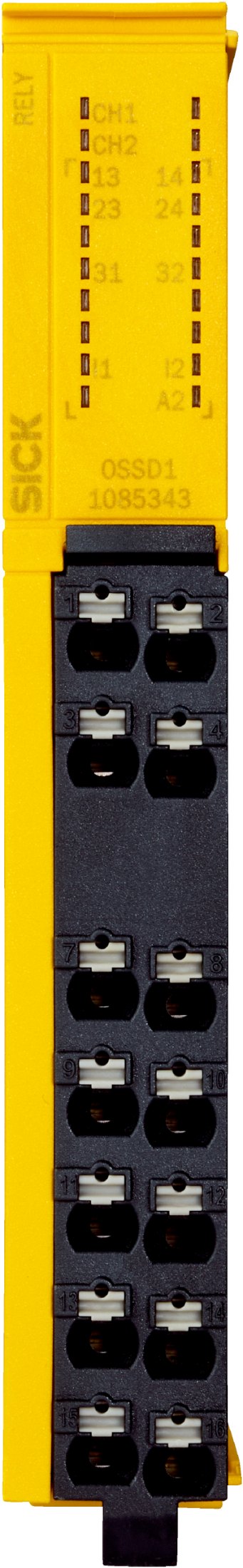

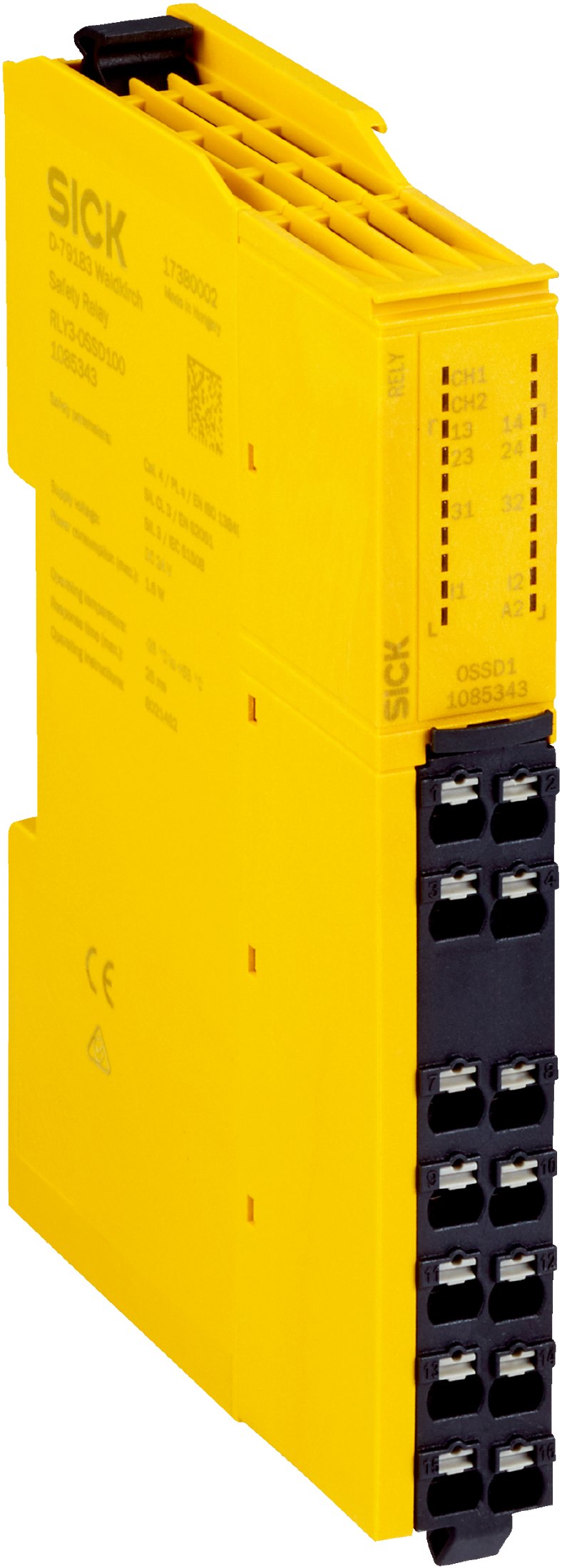

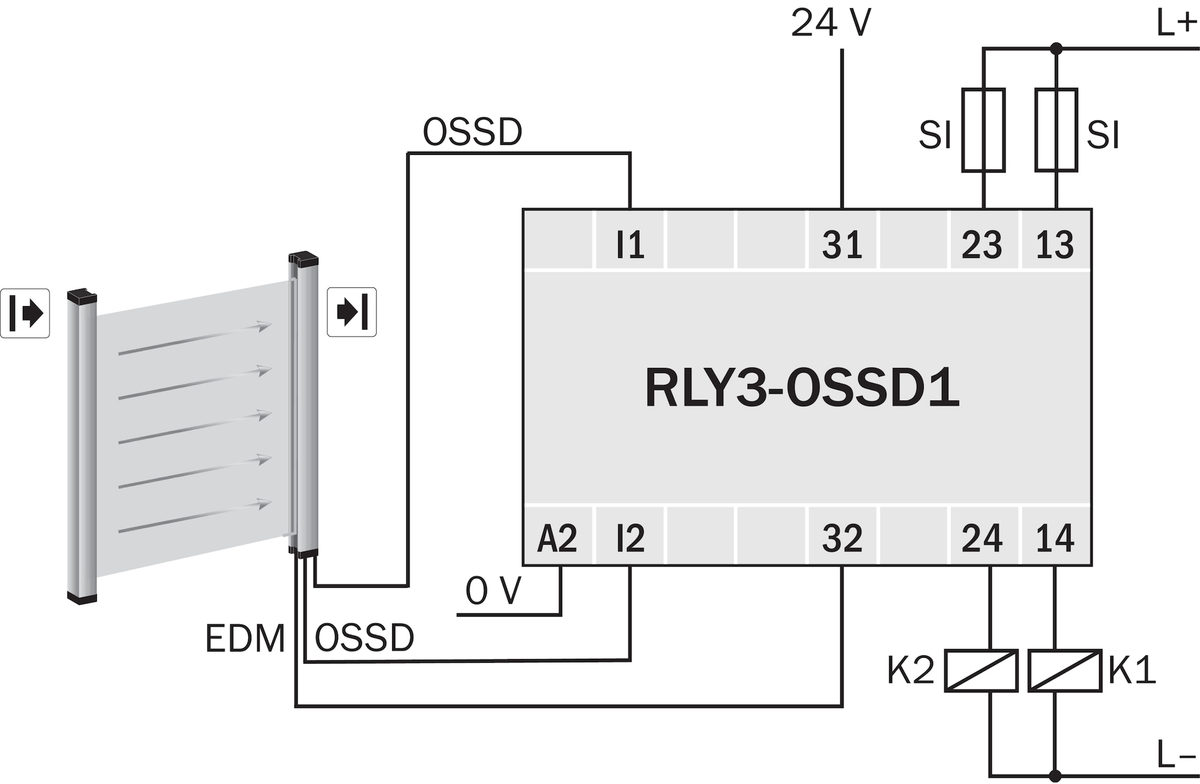

Relé pasivo SICK RLY3-OSSD100 para ampliar las salidas OSSD de un sensor de seguridad mediante dos contactos de disparo seguros. Incluye contacto de retorno para control de contactores; no equivale a una unidad activa con gestión de rearme. La galería incluye dos fotografías representativas, plano y ejemplo oficial de conexión; cortina, pulsadores y demás equipos externos no incluidos. Validar la función de seguridad completa según el manual oficial y la aplicación. Disponibilidad local sujeta a confirmación.

• Modelo: RLY3-OSSD100
• Número de parte: 1085343
• Seguridad declarada: SIL 3 (IEC 61508), categoría 4 y PL e (ISO 13849-1), según arquitectura y validación
• Tiempo de uso: 20 años
• Protección: IP20
• Temperatura de servicio: −25 a +55 °C
• Temperatura de almacenamiento: −25 a +70 °C
• Humedad: ≤95 %, sin condensación
• Familia: ReLy
• Aplicación: Ampliación de salidas OSSD
• Entradas de seguridad: 2
• Salidas seguras: 2 contactos normalmente abiertos de guiado forzado
• Categoría de parada: 0
• Respuesta: 12 ms
• Conmutación de contactos: 10–230 V AC/DC, 10 mA–6 A; total máximo 12 A sujeto a condiciones del fabricante
• Conexión: Conector frontal con bornes de muelle

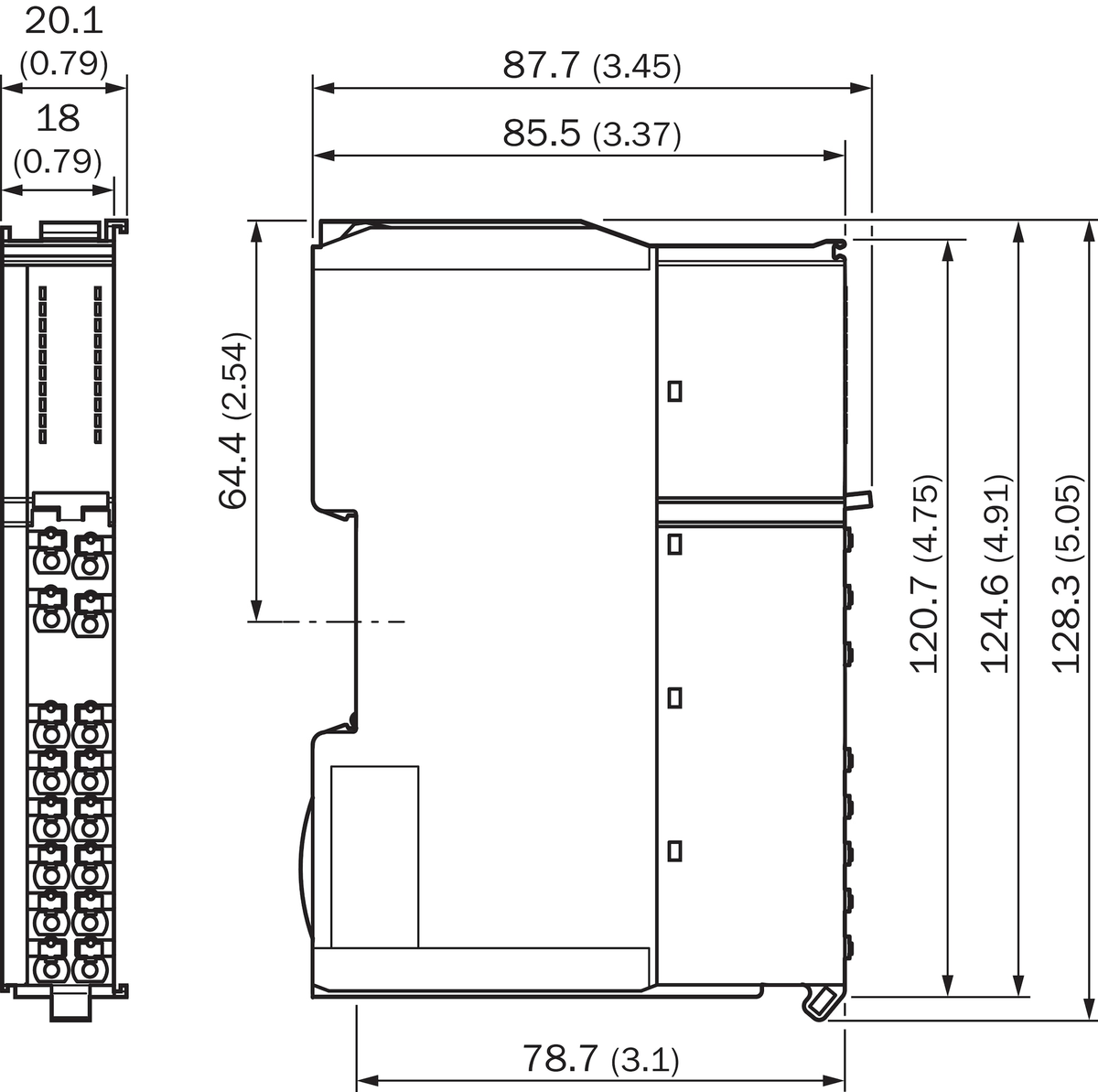

• Dimensiones: 18 × 124,6 × 85,5 mm
• Peso: 130 g
• Alimentación: Pasivo, sin fuente de alimentación activa
• Consumo de entrada: ≤1,5 W
• Entrada HIGH: 24 V DC (15–30 V)
• Corriente de entrada: ≤50 mA
• Señal de retorno: 1 contacto normalmente cerrado de guiado forzado, no seguro, para EDM

Descargar ficha técnica (PDF)
