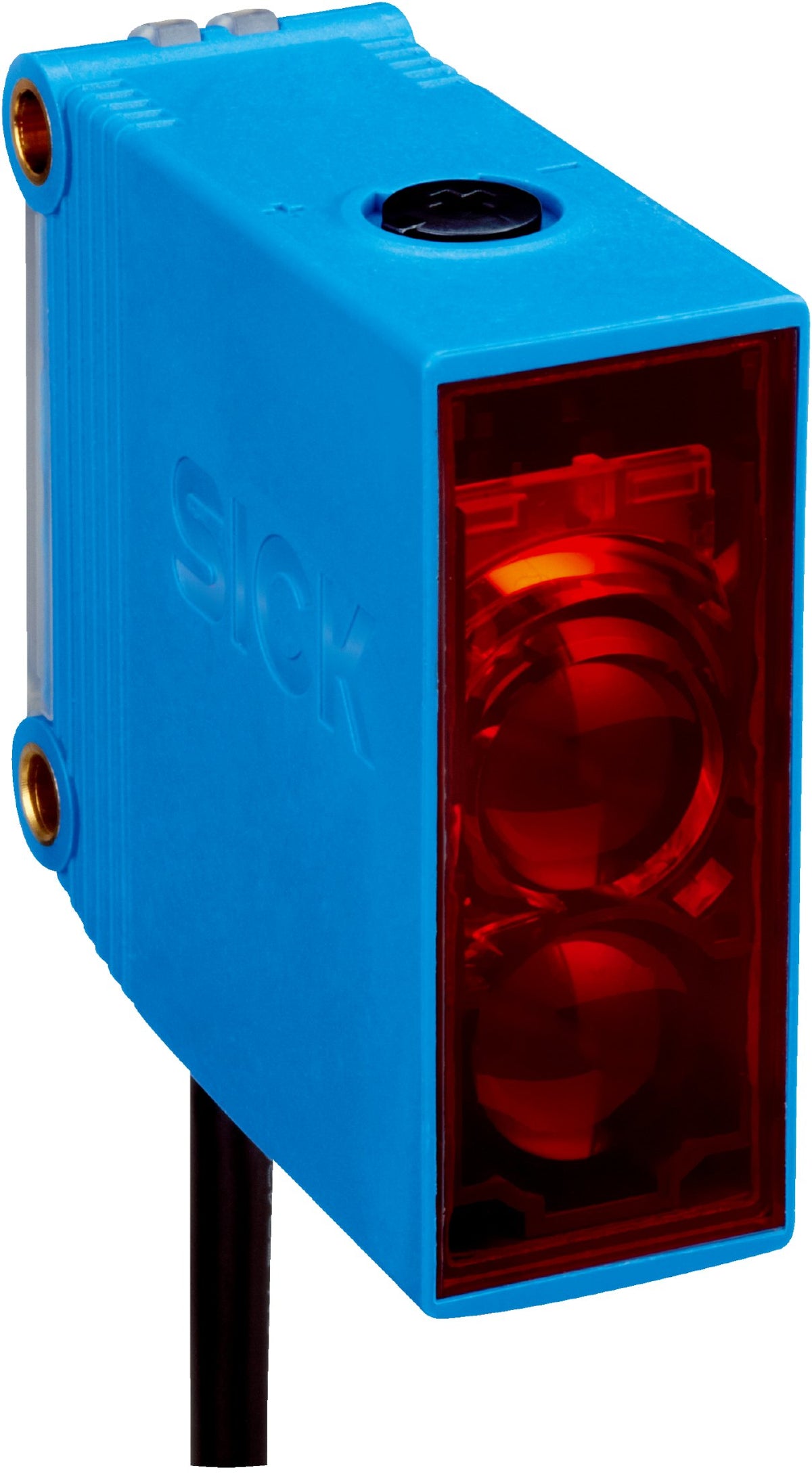

Sensor GL10-R3812: barrera fotoeléctrica réflex, con distancia mínima al reflector (sistema de lente doble). Galería con imagen representativa y diagramas oficiales de dimensiones, conexión y ajuste. Seleccionar según el reflector o material de referencia y las condiciones de alimentación y carga indicadas en el PDF. Disponibilidad local sujeta a confirmación.

• Modelo: GL10-R3812
• Número de parte: 1065898
• Principio de detección: Barrera fotoeléctrica réflex
• Funcionamiento: Con distancia mínima al reflector (sistema de lente doble)

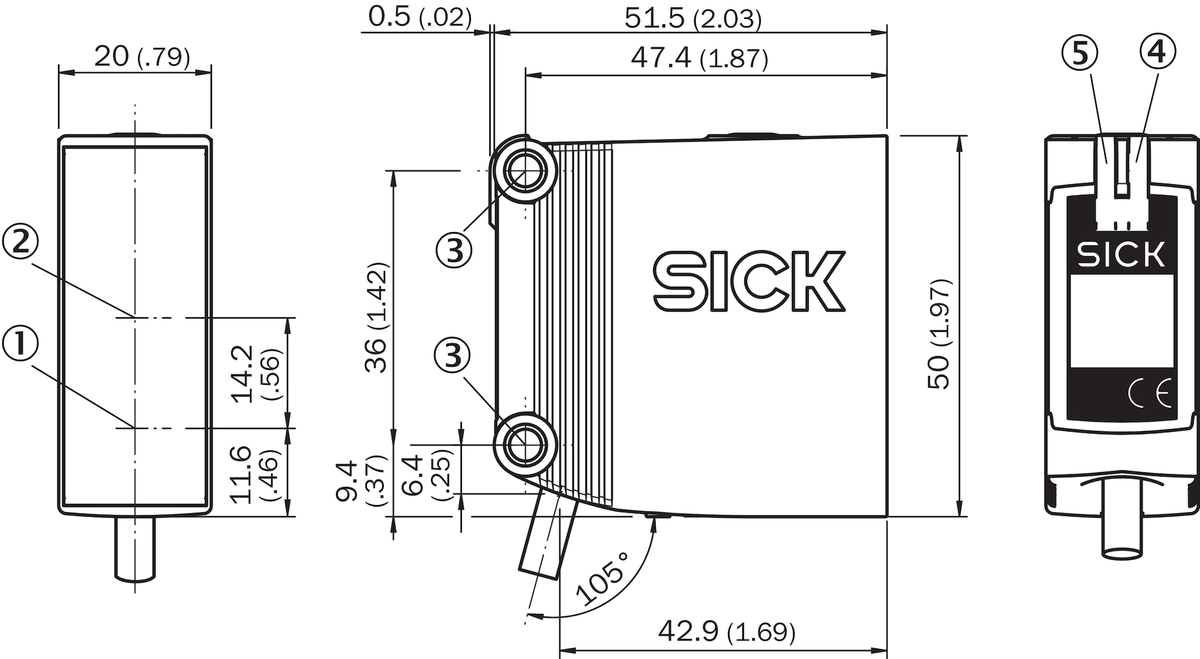

• Dimensiones An × Al × Pr: 20 mm x 50 mm x 51,5 mm
• Luz: Luz roja visible
• Longitud de onda: 625 nm

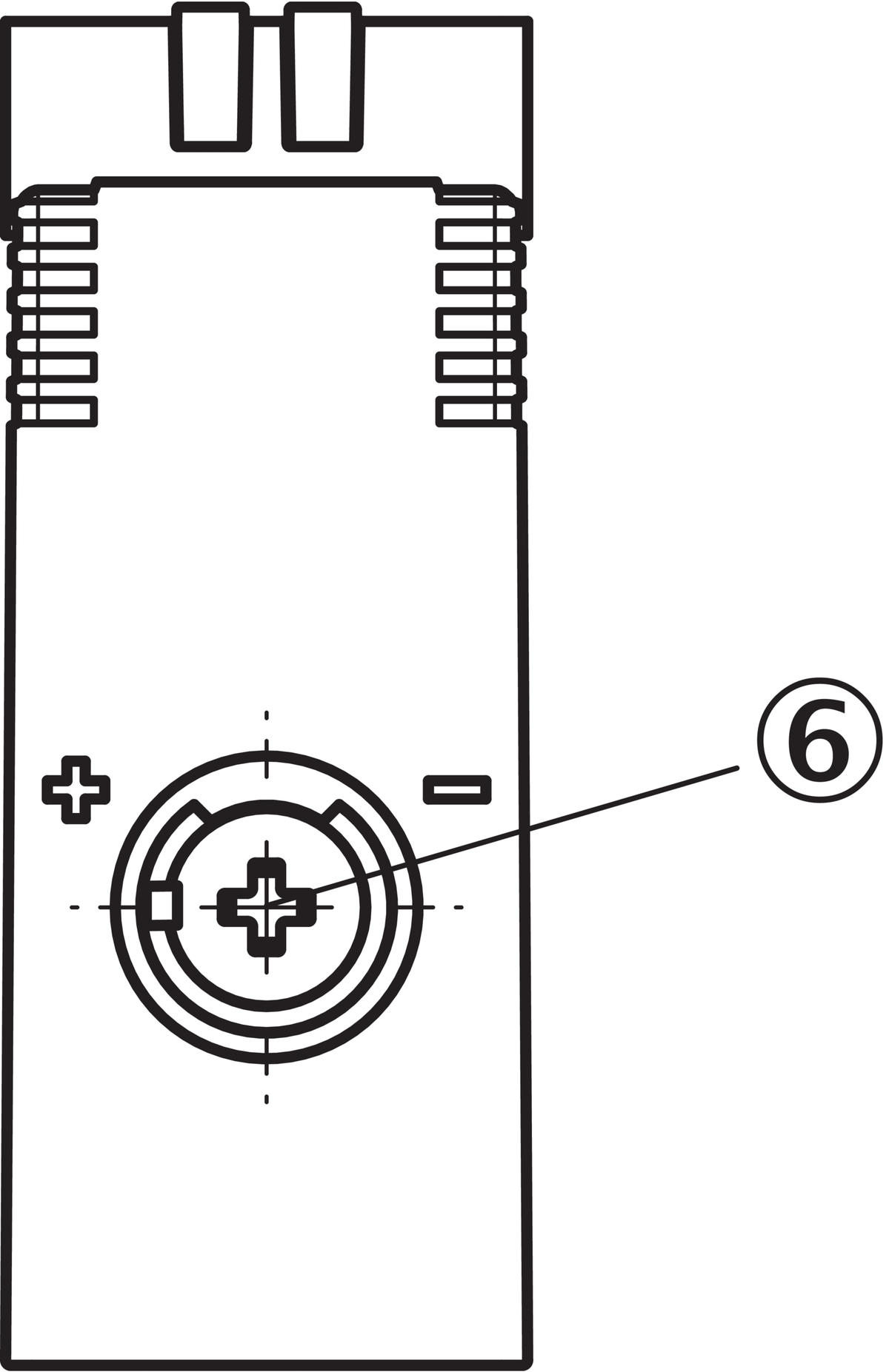

• Ajuste: Potenciómetro, 270°
• Alimentación: 24–240 V AC/DC ±10 %
• Salida: Relé SPDT

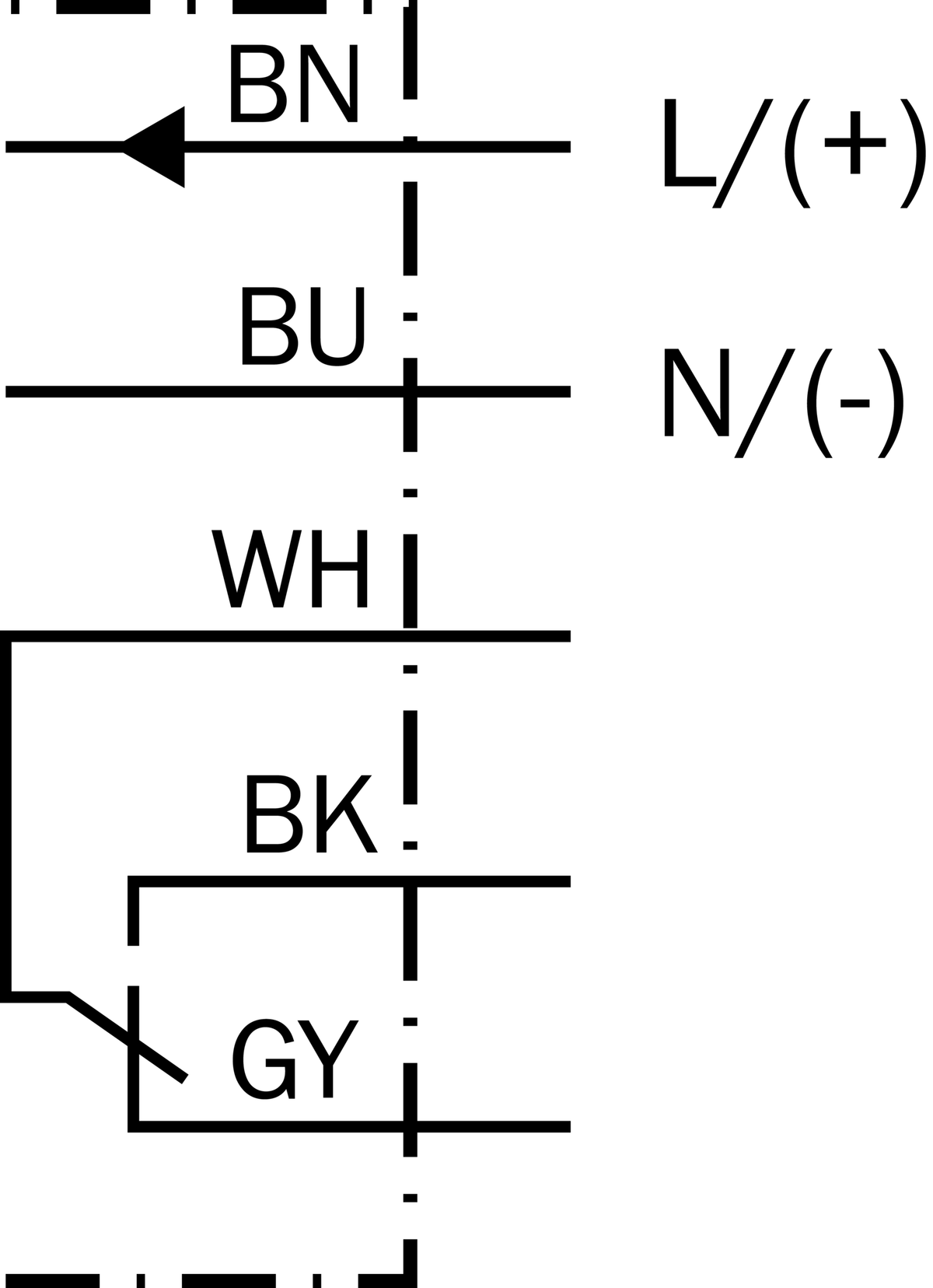

• Conexión: Cable de 5 hilos, 2 m
• Clase eléctrica: II
• Peso: 115 g
• Carcasa: Plástico, ABS/PMMA
• Protección: IP67
• Temperatura de servicio: −30 a +60 °C; rango UL: 0 a +50 °C
• Tiempo de respuesta: ≤ 10 ms; condiciones del modo de conmutación según PDF
• Frecuencia de conmutación: 20 Hz; condiciones y modos según PDF
• Alcance máximo: 0,08–15 m con PL80A; 0,08–12 m con P250
• Distancia de conmutación: 0,15–12 m con PL80A; 0,15–10 m con P250
• Capacidad del relé: 0,11 A a 250 V DC; 3 A a 30 V DC; 3 A a 250 V AC
• Cargas inductivas/capacitivas: Utilizar extinción de chispas adecuada
• Consumo: ≤2,5 VA
• Cable: PVC, cinco hilos de 0,25 mm², 2 m; no deformar bajo 0 °C
• Instalación DC: Cable entre fuente y sensor <30 m
