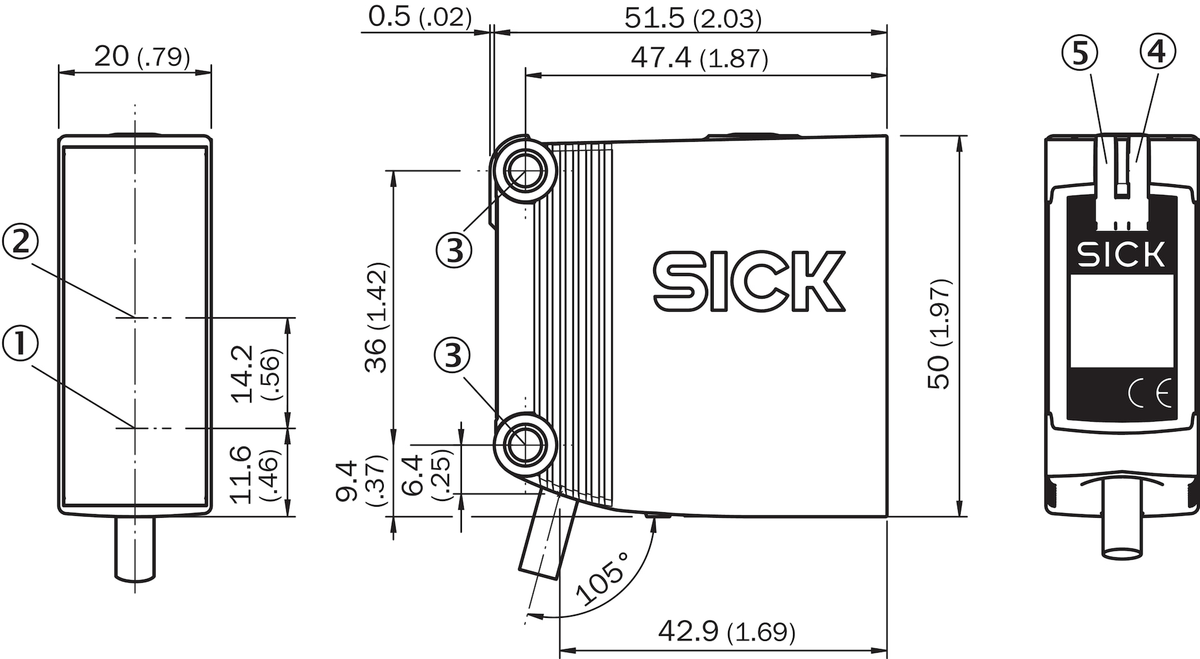

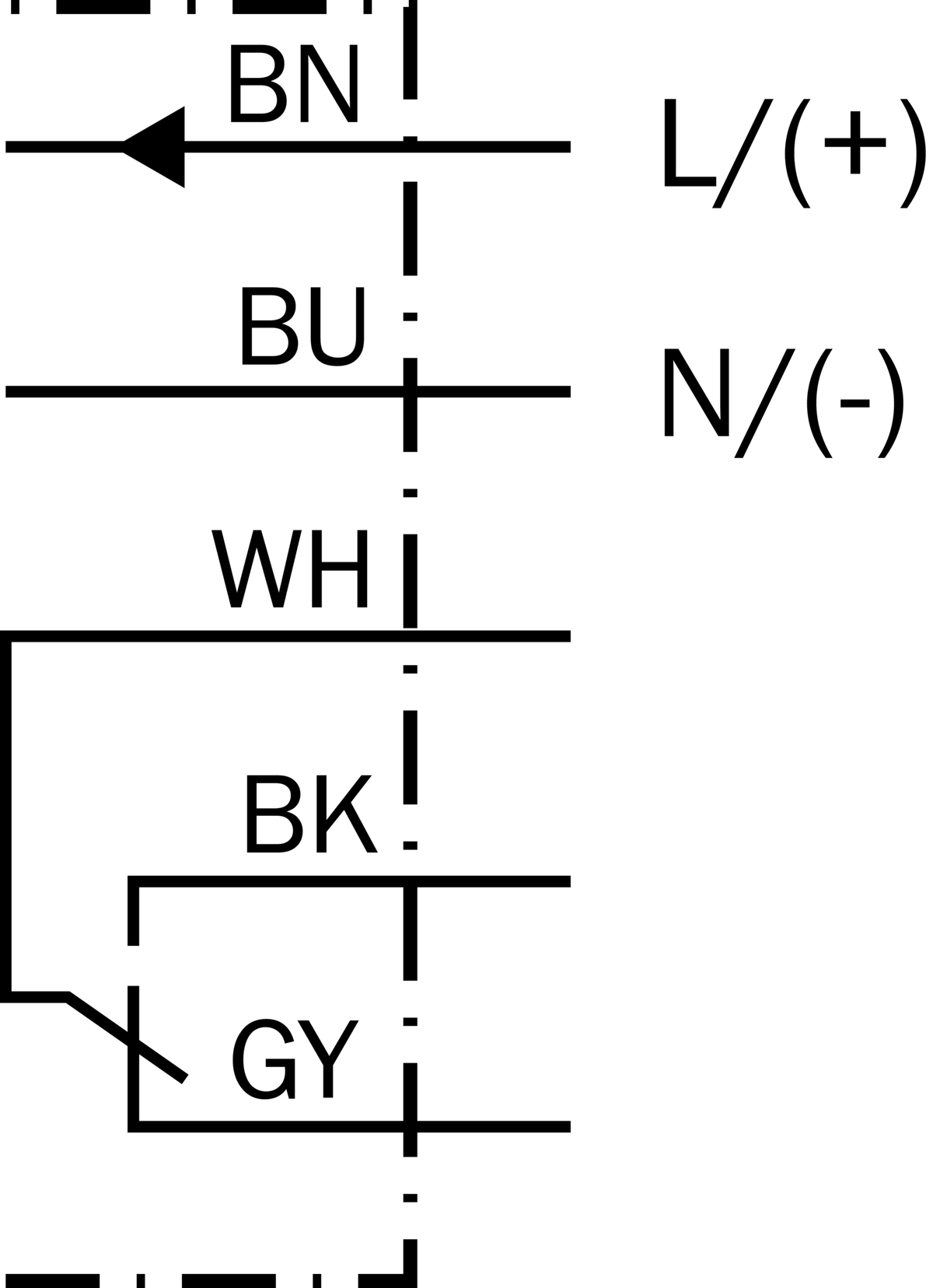

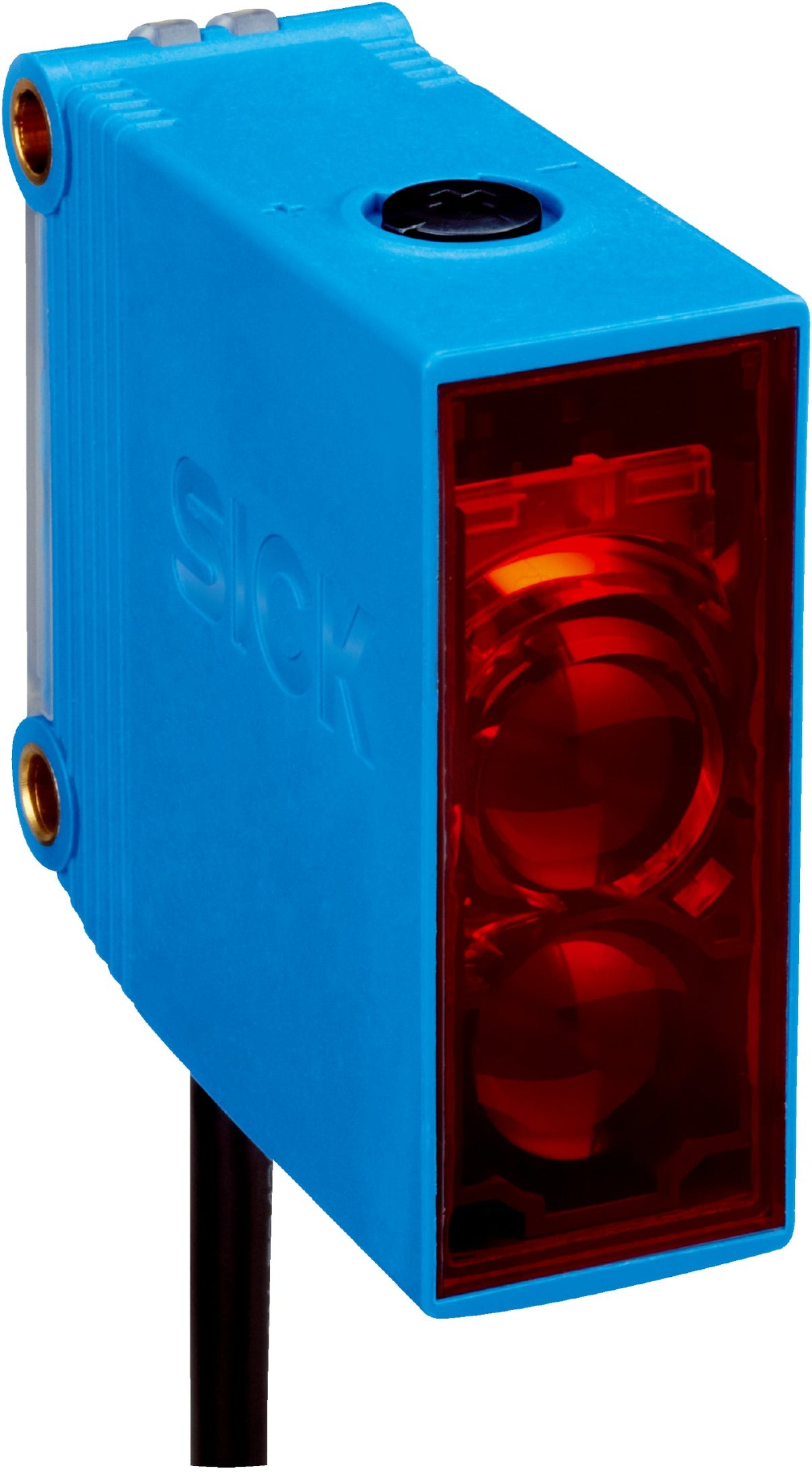

Fotocélula GTE10-R3822: fotocélula de detección sobre objeto, energético. Emplea luz infrarroja. Galería con imagen representativa y diagramas oficiales de dimensiones y conexiones. Los alcances dependen del reflector o material de referencia indicado en las especificaciones; consultar el PDF antes de seleccionar la aplicación. Disponibilidad local sujeta a confirmación.

• Modelo: GTE10-R3822
• Número de parte: 1065875
• Principio de detección: Fotocélula de detección sobre objeto
• Funcionamiento: Energético
• Dimensiones An × Al × Pr: 20 mm x 50 mm x 51,5 mm
• Luz: Luz infrarroja
• Longitud de onda: 850 nm

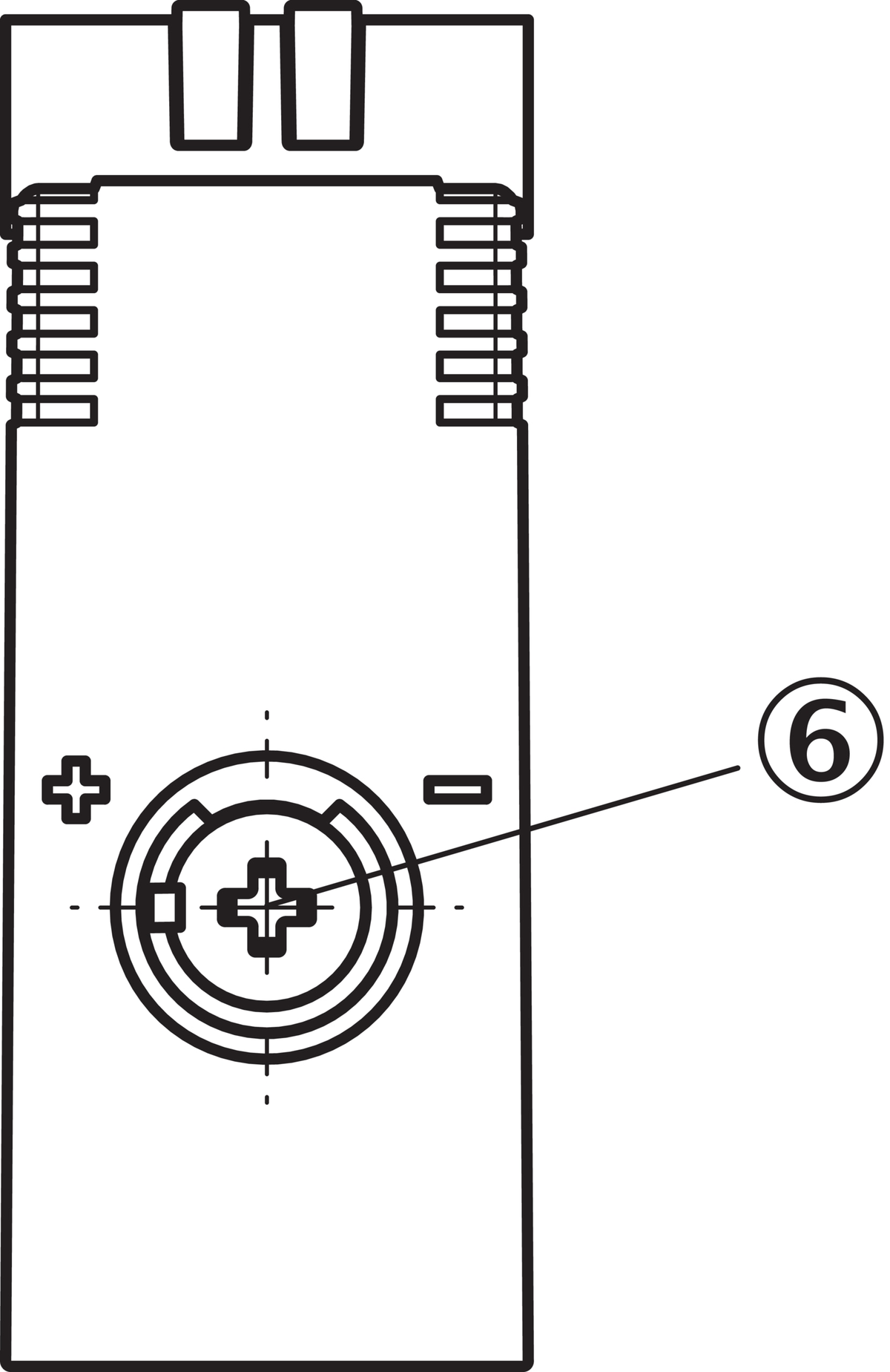

• Ajuste: Potenciómetro, 270°
• Alimentación: 24–240 V AC/DC ±10 %
• Salida: Relé, SPDT, aislamiento eléctrico seguro
• Conexión: Cable de 5 hilos, 2 m
• Clase eléctrica: II
• Peso: 115 g
• Carcasa: Plástico, ABS/PMMA
• Protección: IP67
• Temperatura de servicio: −30 a +60 °C; rango UL: 0 a +50 °C
• Respuesta: ≤ 10 ms
• Frecuencia: 20 Hz con relación claro/oscuro 1:1
• Modo: Conmutación en claro/oscuro
• Alcance máximo: 20–2.000 mm sobre material con 90 % de reflexión difusa
• Distancia de conmutación: 40–1.400 mm sobre material con 90 % de reflexión difusa
• Capacidad del relé: 0,11 A a 250 V DC; 3 A a 30 V DC; 3 A a 250 V AC
• Cargas inductivas/capacitivas: Utilizar extinción de chispas adecuada según fabricante
• Consumo: ≤2,5 VA
• Cable: PVC, cinco conductores de 0,25 mm²; no deformar bajo 0 °C
• Instalación con alimentación DC: Longitud entre fuente y sensor <30 m
• Vida mínima del relé: 100.000 ciclos a 3 A
• Condiciones de selección: Alcance sujeto al reflector o material indicado; revisar alimentación, montaje y condiciones del PDF oficial.

Descargar ficha técnica (PDF)
