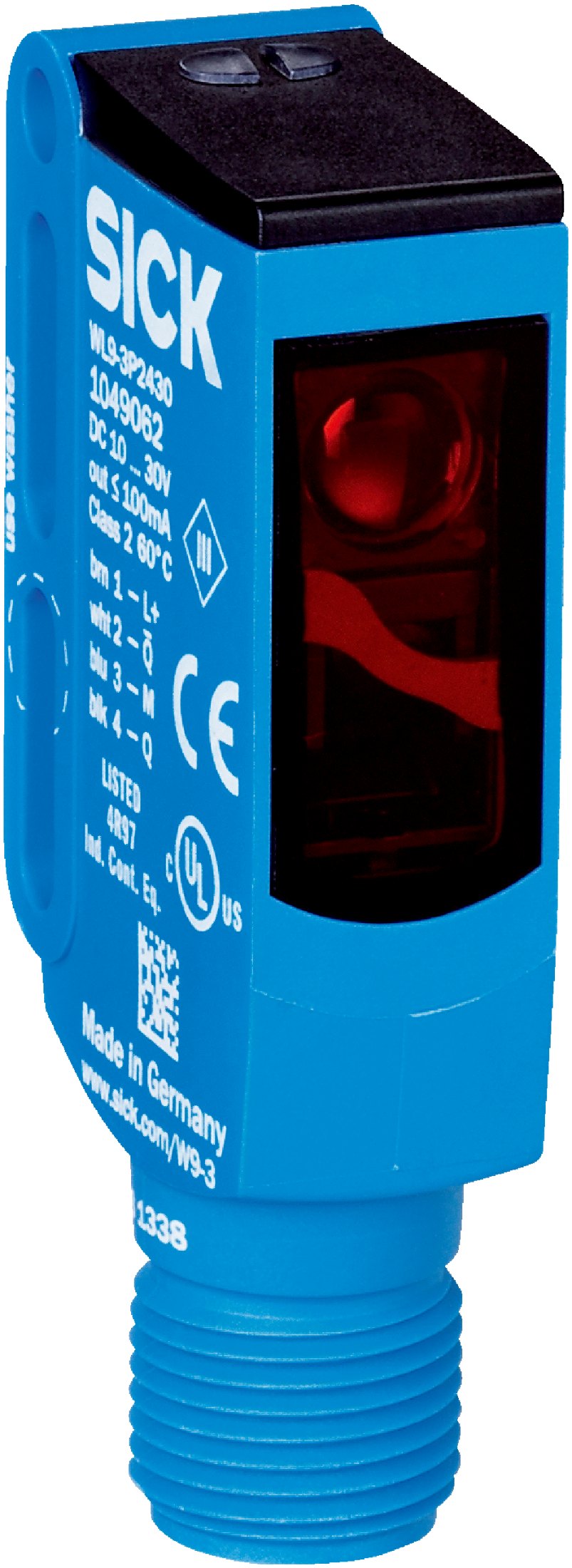

Fotocélula WL9-3P2430: barrera fotoeléctrica réflex, reflector sin distancia mínima (autocolimación/óptica coaxial). Emplea luz roja visible. Galería con imagen representativa y diagramas oficiales de dimensiones y conexiones. Los alcances dependen del reflector o material de referencia indicado en las especificaciones; consultar el PDF antes de seleccionar la aplicación. Disponibilidad local sujeta a confirmación.

• Modelo: WL9-3P2430
• Número de parte: 1049062
• Principio de detección: Barrera fotoeléctrica réflex
• Funcionamiento: Reflector sin distancia mínima (autocolimación/óptica coaxial)

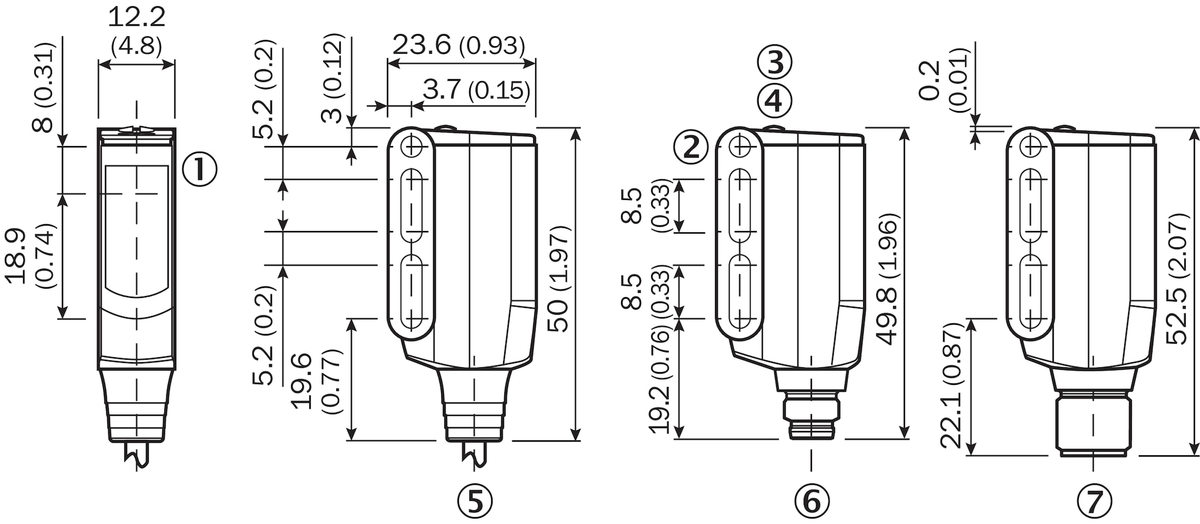

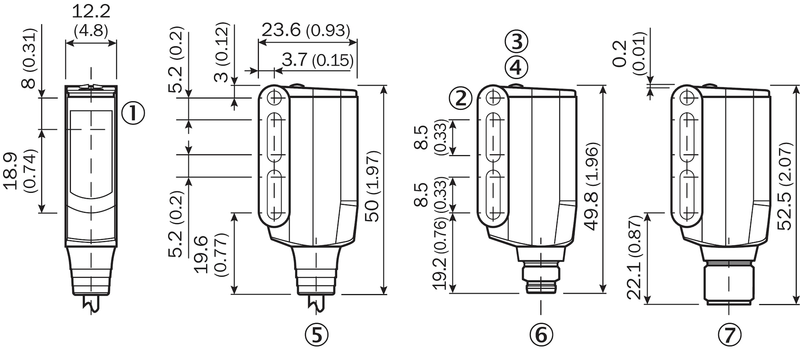

• Dimensiones An × Al × Pr: 12,2 mm x 52,2 mm x 23,6 mm
• Luz: Luz roja visible
• Longitud de onda: 650 nm
• Ajuste: Ninguno
• Alimentación: 10 V DC ... 30 V DC
• Salida: PNP antivalente, Q en claro

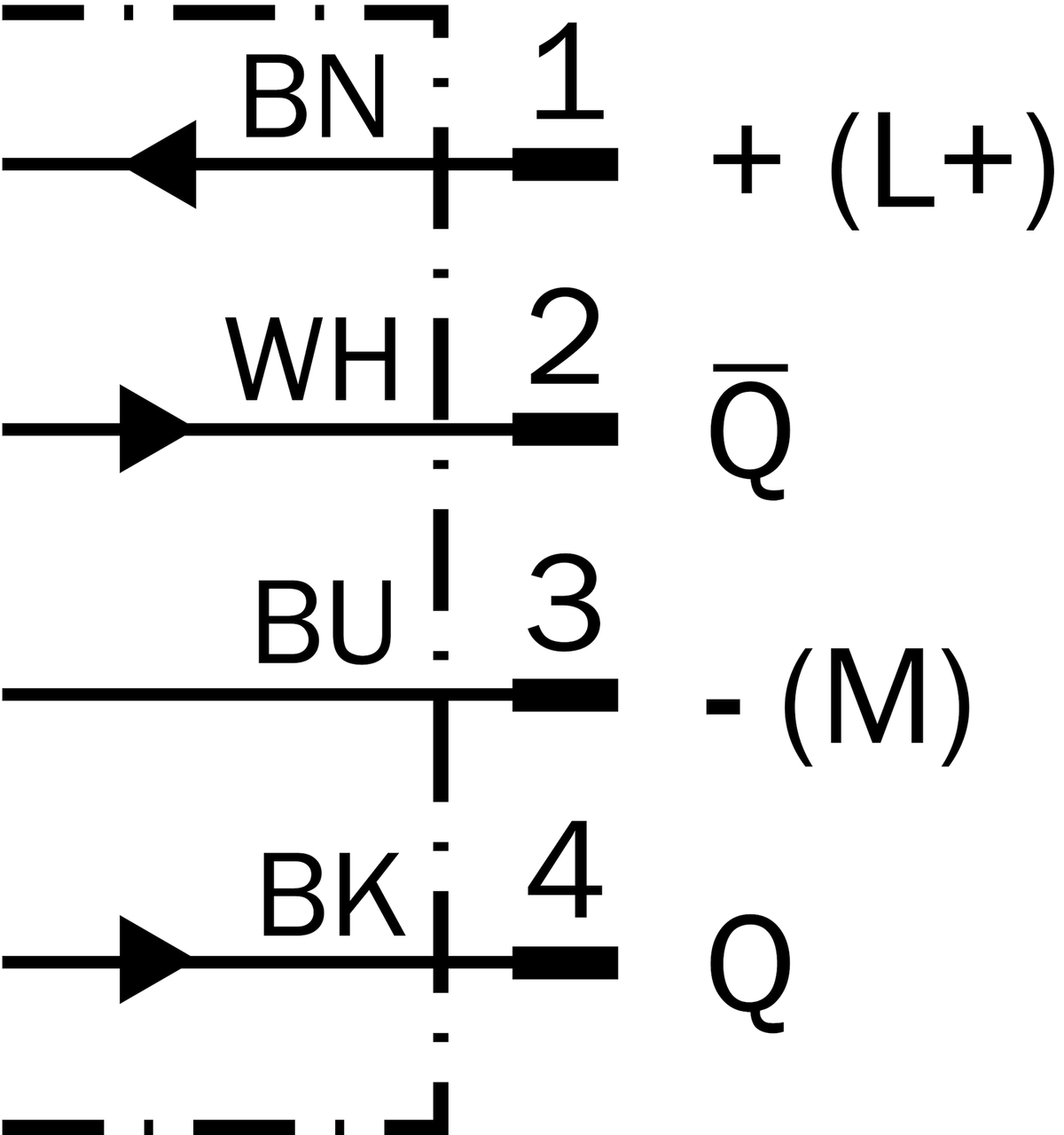

• Conexión: Conector macho M12 de 4 polos
• Clase eléctrica: III
• Peso: 13 g
• Carcasa: Plástico, VISTAL®
• Protección: IP66 / IP67 / IP69K
• Temperatura de servicio: –40 °C ... +60 °C
• Respuesta: < 0,5 ms con carga óhmica
• Frecuencia: 1.000 Hz con relación claro/oscuro 1:1
• Modo: Conmutación en claro/oscuro
• Corriente máxima de salida: ≤100 mA; a partir de +50 °C, máximo 50 mA
• Consumo sin carga: 30 mA

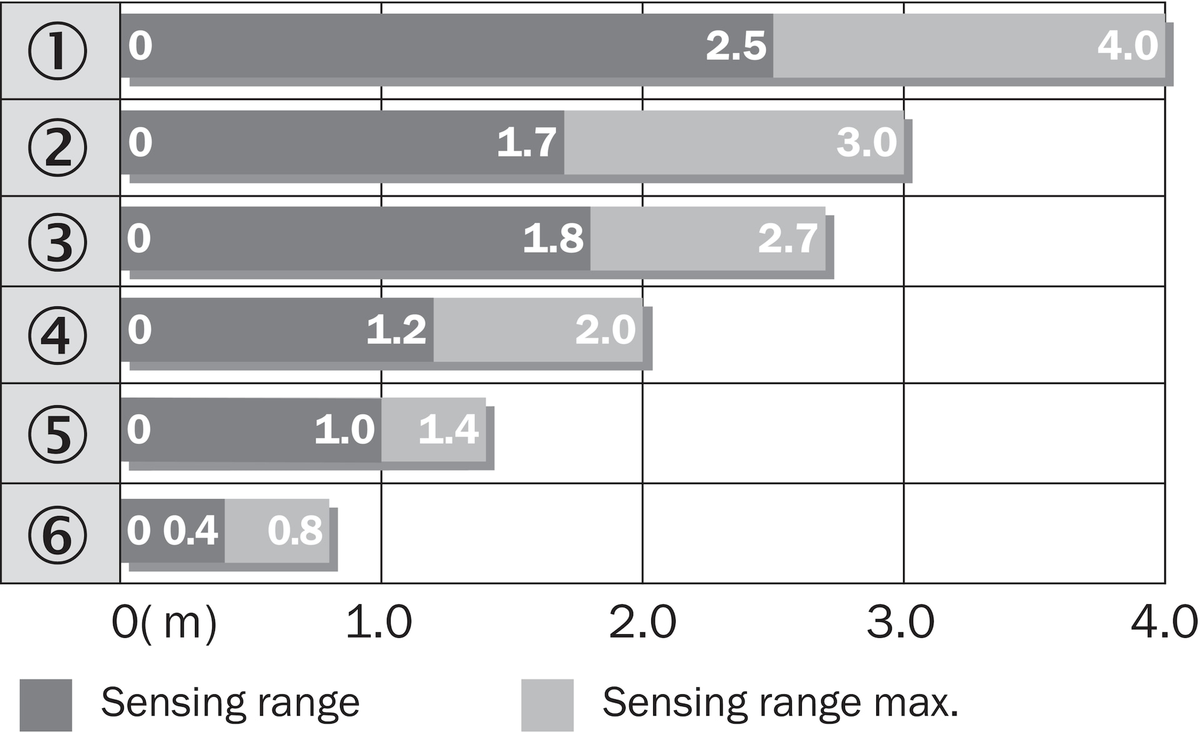

• Alcance máximo: 0–4 m con reflector PL80A
• Distancia de conmutación: 0–2,5 m con reflector PL80A
• Condiciones de selección: Alcance sujeto al reflector o material indicado; revisar alimentación, montaje y condiciones del PDF oficial.
