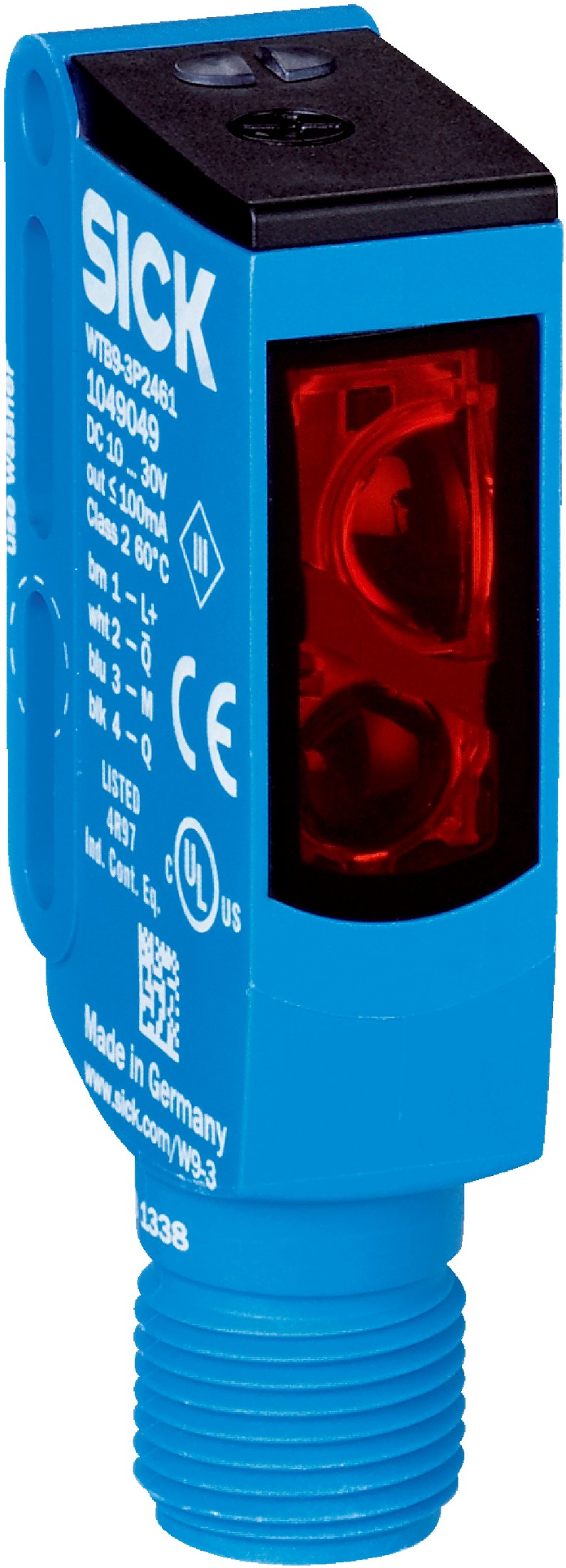

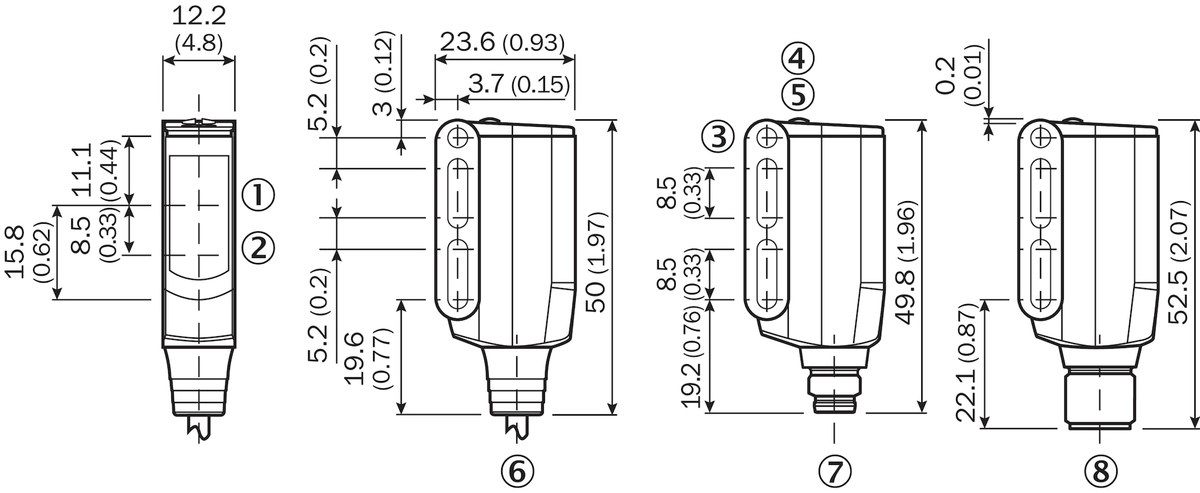

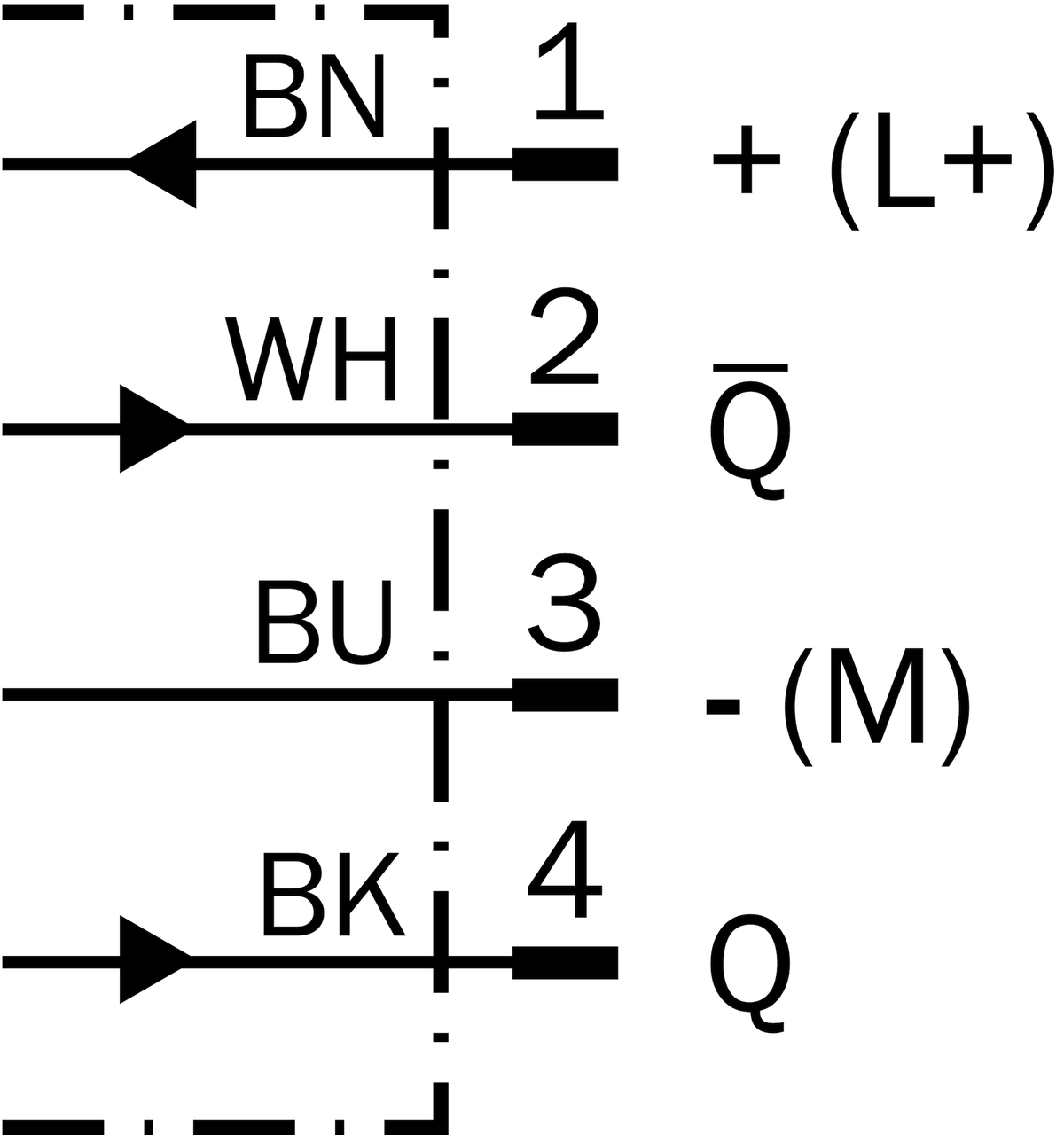

Fotocélula WTB9-3P2411: fotocélula de detección sobre objeto, supresión de fondo. Emplea luz infrarroja. Galería con imagen representativa y diagramas oficiales de dimensiones y conexiones. Los alcances dependen del reflector o material de referencia indicado en las especificaciones; consultar el PDF antes de seleccionar la aplicación. Disponibilidad local sujeta a confirmación.

• Modelo: WTB9-3P2411
• Número de parte: 1049048
• Principio de detección: Fotocélula de detección sobre objeto
• Funcionamiento: Supresión de fondo
• Dimensiones An × Al × Pr: 12,2 mm x 52,2 mm x 23,6 mm
• Luz: Luz infrarroja
• Longitud de onda: 850 nm
• Ajuste: Potenciómetro, 5 revoluciones
• Alimentación: 10 V DC ... 30 V DC
• Salida: PNP antivalente, Q en claro
• Conexión: Conector macho M12 de 4 polos
• Clase eléctrica: III
• Peso: 13 g
• Carcasa: Plástico, VISTAL®
• Protección: IP66 / IP67 / IP69K
• Temperatura de servicio: –40 °C ... +60 °C
• Respuesta: < 0,5 ms con carga óhmica
• Frecuencia: 1.000 Hz con relación claro/oscuro 1:1
• Modo: Conmutación en claro/oscuro
• Corriente máxima de salida: ≤100 mA; a partir de +50 °C, máximo 50 mA
• Consumo sin carga: 30 mA
• Alcance máximo: 20–500 mm sobre material con 90 % de reflexión difusa
• Distancia de conmutación: 20–250 mm sobre material con 6 % de reflexión difusa
• Condiciones de selección: Alcance sujeto al reflector o material indicado; revisar alimentación, montaje y condiciones del PDF oficial.

Descargar ficha técnica (PDF)
