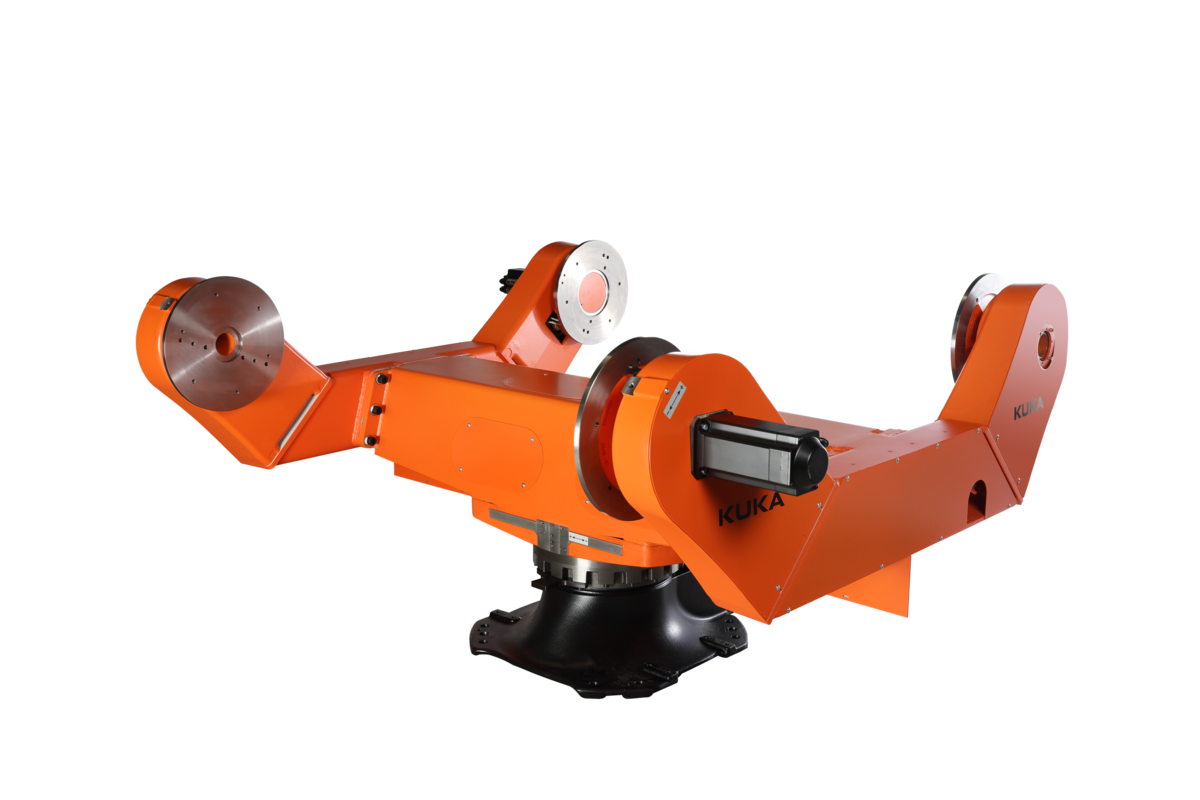

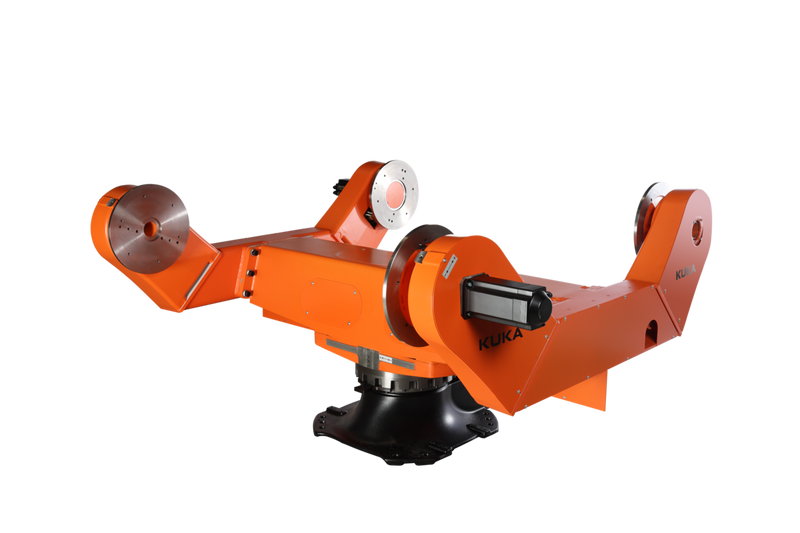

El posicionador KP3-V2H500 R800 L2400-2 de KUKA es un posicionador de 3 ejes para integración con sistemas robot, con una carga útil nominal de 500 kg y radio de herramienta de 800 mm. Diseñado para montaje en suelo y distancia entre placas frontales de 2400 mm, es adecuado para procesos como soldadura y manipulado; grado de protección IP67.

Datos básicos

• Número de ejes: 3
• Carga útil nominal: 500 kg
• Altura de carga: 950 mm
• Radio de la herramienta: 800 mm
• Posición de montaje: Suelo
• Temperatura ambiente funcionamiento: 0 °C hasta 55 °C (273 K hasta 328 K)
• Temperatura ambiente almacen./transporte: -40 °C hasta 60 °C (233 K hasta 333 K)
• Grado de protección (IEC 60529): IP67

Dimensiones

• Diámetro del eje hueco A1: 140 mm
• Diámetro del eje hueco contracojinete A2: 68 mm
• Diámetro del eje hueco contracojinete A3: 68 mm
• Distancia entre placas frontales: 2400 mm

Repetibilidad

• Repetibilidad de la postura A1: 0.0023 mm
• Repetibilidad de la postura A2: 0.009 mm
• Repetibilidad de la postura A3: 0.009 mm

Rango de movimiento

• A1: ±185 º
• A1 con ES: ±185 º
• A2 con ES: ±190 º
• A3 con ES: ±190 º
